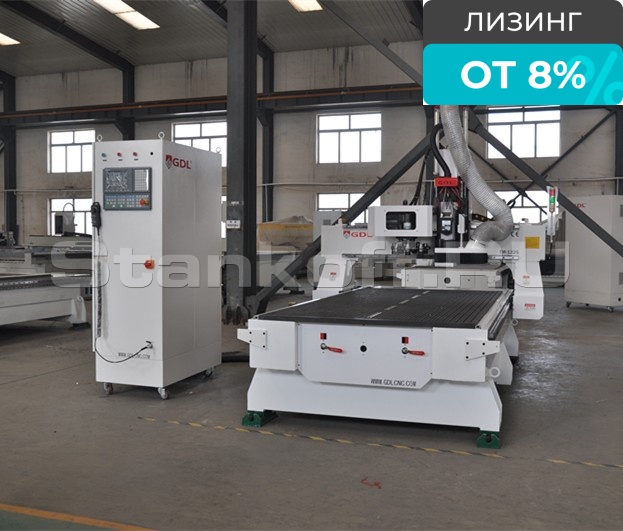

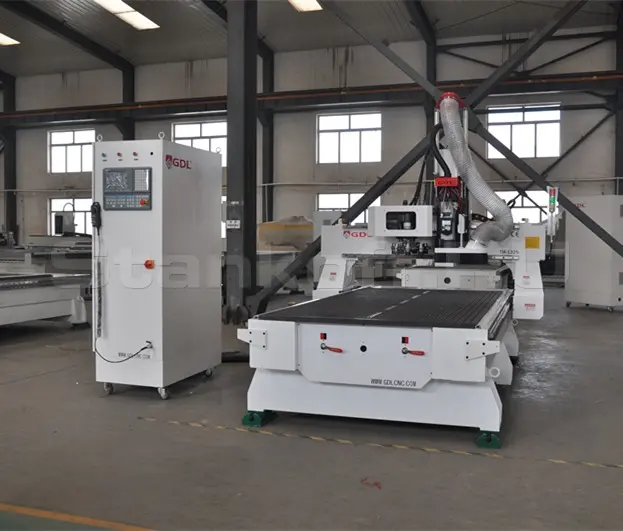

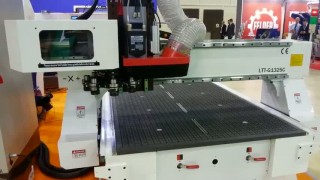

Фрезерный станок с ЧПУ с револьверной сменой инструмента LTT-G1325C (GDL)

Name: Фрезерный станок с ЧПУ с револьверной сменой инструмента LTT-G1325C (GDL)
Rating: 5 (4 reviews)

/ 5

Сравнить Вопросы

Китай

Краткие характеристики

Артикул LTT-G1325C (GDL)

Ход шпинделя по оси X, мм	1300
Ход шпинделя по оси Y, мм	2500
Ход шпинделя по оси Z, мм	260
Рабочий стол	Вакуум., механич.
Смена инструмента	Автомат., револьверная
Тип патрона	HSK63F, ER32
Количество патронов, шт	8
Максимальная скорость перемещения шпинделя, м/мин	50
Максимальная скорость гравирования, м/мин	20
Частота вращения шпинделя, об/мин	0-24 000
Напряжение	380V,50Hz/60Hz
Рабочие команды	HPGL、G коды
Мощность шпинделя, кВт	9
Габариты станка, мм	2200х3300х2500
Вес, кг	1800

Все характеристики

Конструктив

Данные фрезерные станки с ЧПУ широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве и декорировании. Станок с автоматической сменой инструмента в основном используется для обработки дерева. Автоматическая смена инструмента существенно экономит время при мелкосерийном и серийном производстве.

Отличительные особенности

В основе станка - жесткая стальная рамная конструкция.
Отдельные аспирационный колпак для шпинделя фрезы с центральным аспирационным патрубком для подключения к аспирационной системе заказчика.

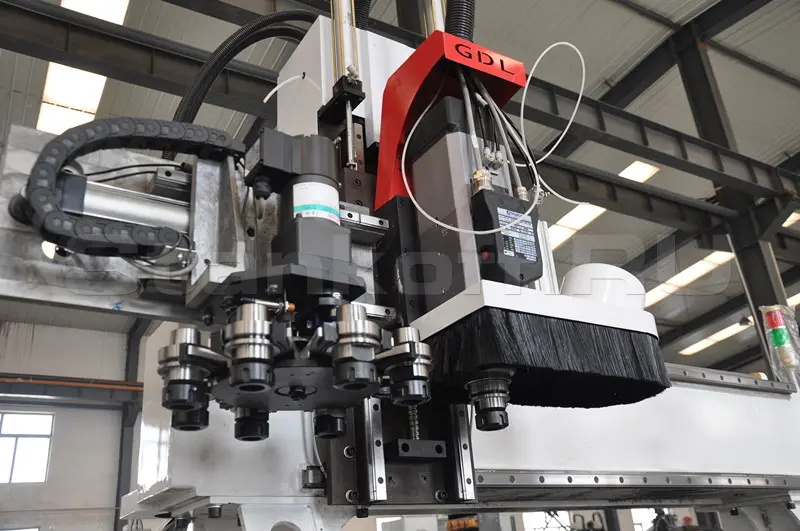

Револьверная смена инструмента
Широкие высокоточные направляющие (Тайвань)
Шестерня-рейка с косым зубом THK (Тайвань)
Сервоприводы всех осей YASKAWA (Тайвань)
Мощный шпиндель 9 кВт SCM (Италия), воздушное охлаждение
Револьверная система смены инструмента SCM (Италия)
ЧПУ Syntec
DSP-пульт
Инвертор Delta (Тайвань)
Драйверы перемещения по осям YASKAWA (Тайвань)
Высокая скорость перемещения, до 50 м/мин.
Надёжный и мощный вакуумный насос 5,5кВт
Комбинированный рабочий стол 1300 х 2500 мм
Высота обработки не менее 260мм

Конструктивные особенности

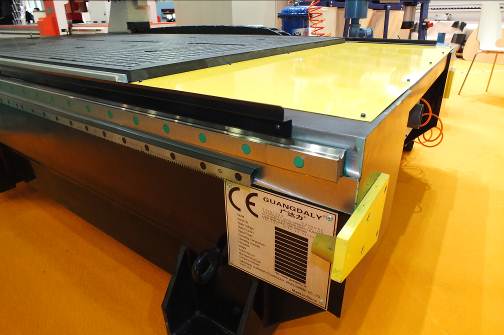

	Жесткая стальная массивная рамная конструкция станины. Широкие плоские высокоточные направляющие (Тайвань) Сервоприводы всех осей YASKAWA (Тайвань)

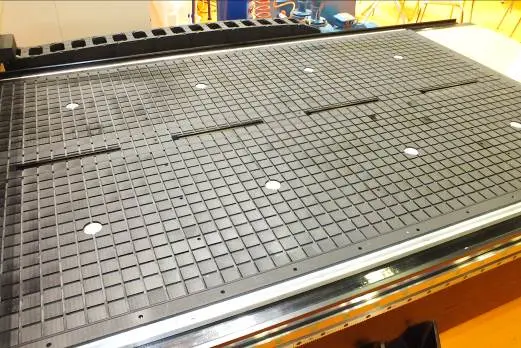

	Комбинированный рабочий стол позволяющий фиксировать заготовки как с помощью ваку-ума, так и механическими прижимами. Шестерня-рейка с косым зубом (Тайвань)

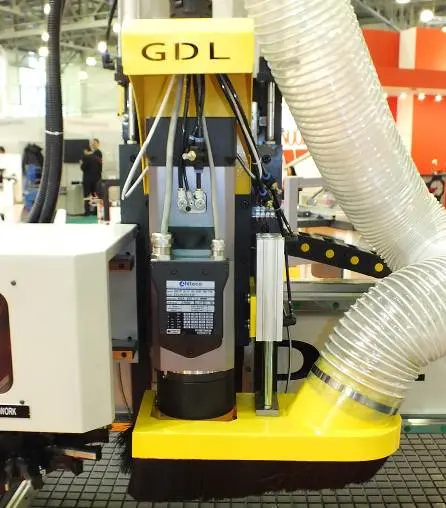

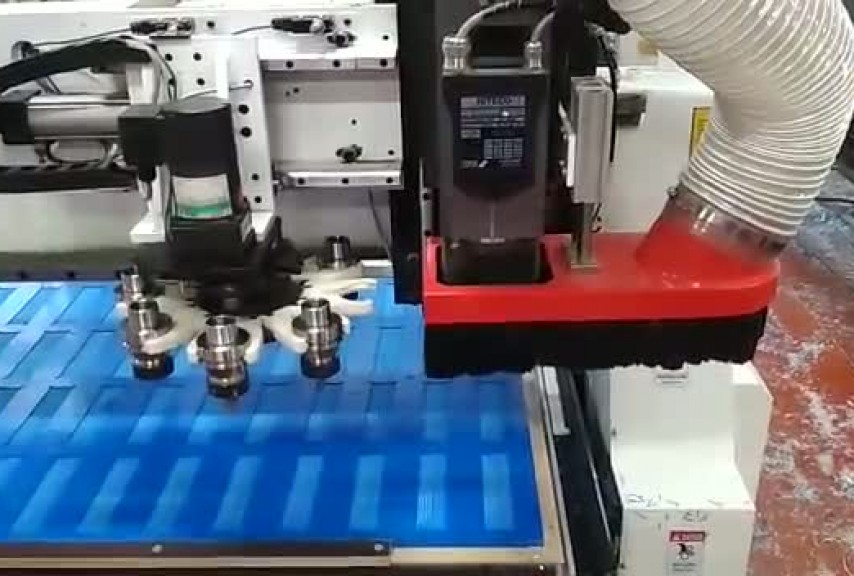

	Надёжный высокооборотный до 24000об/мин. и мощный 8 (9) кВт. шпиндель HITECO ( SCM Италия)

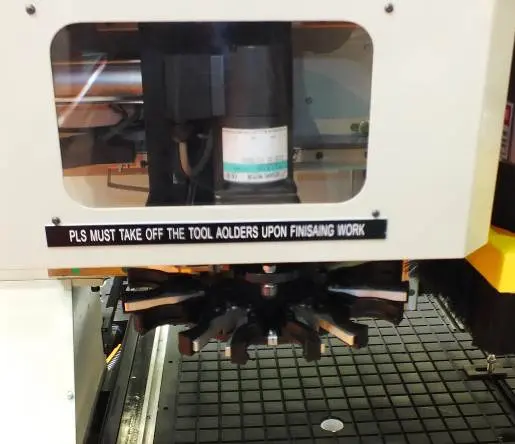

	Револьверная смена инструмента, позволяющая сократить технологическое время.

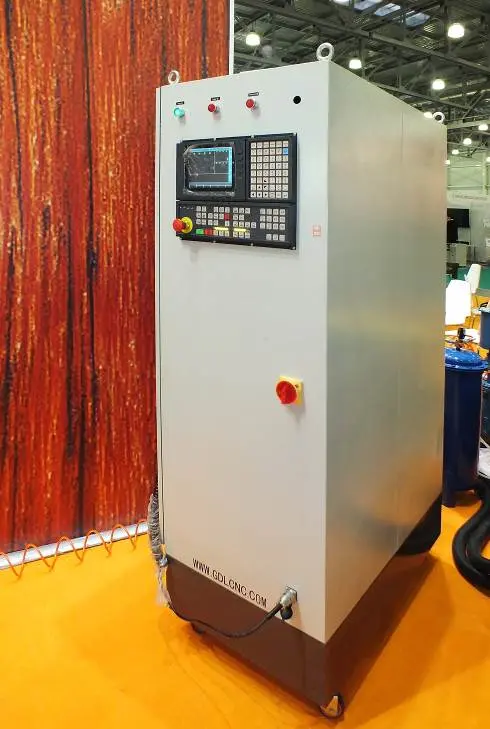

	Отдельностоящий подвижный шкаф управления.

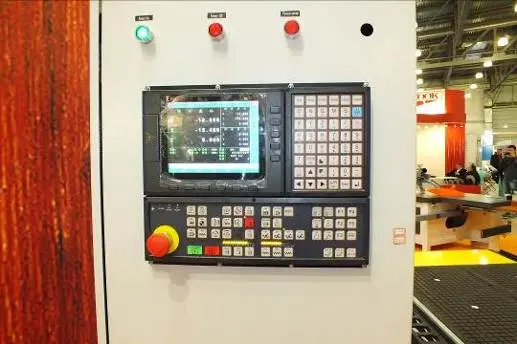

	Система управления станком SYNTEC (Тайвань)

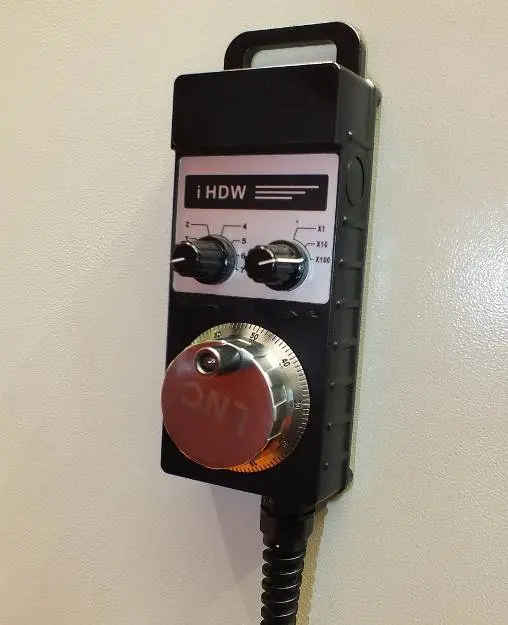

	DSP-пульт для удобства управления станком в режиме наладки

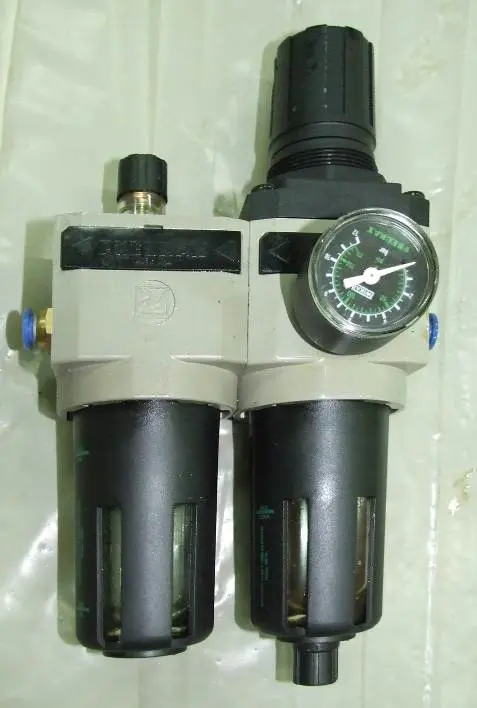

	Система подготовки воздуха.
	Программируемая централизованная система смазки позволяет точно настроить подачу смазки на подвижные части станка.

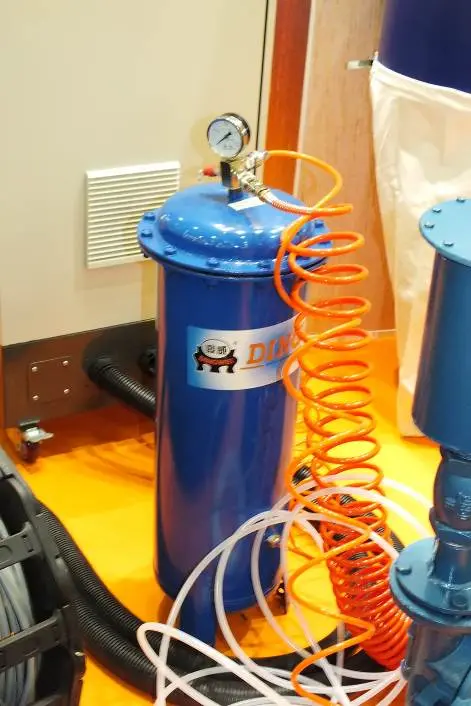

	Воздушный ресивер для компенсации перепада давления воздуха в пневмосистеме станка при работе станка.

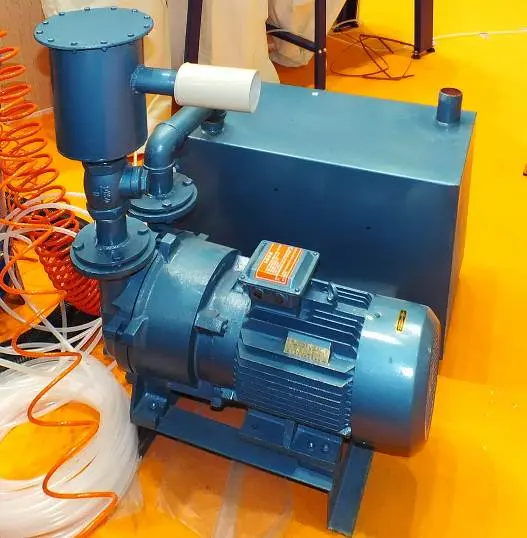

	Простой и надёжный водоциркуляционный вакуумный насос 5,5 кВт.

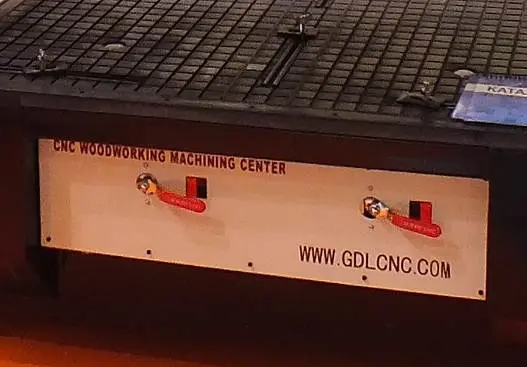

	Управление подачи вакуума на стол делится на две зоны и управляются механическими клапанами с передней панели станка.

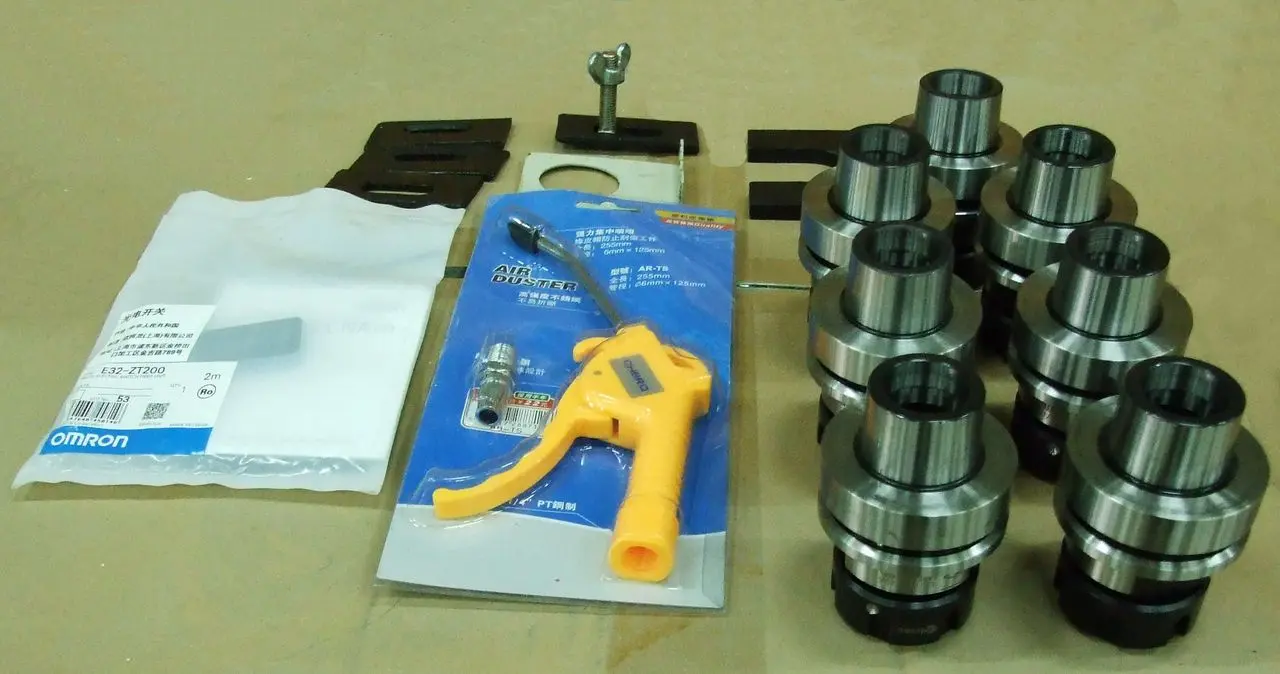

	В комплект станка входят: Ключи - 1 компл. Патроны HSK63F, ER32 – 8шт. Пневмопистолет Струбцины крепления Инструментальные ящики – 2шт.

Характеристики

Ход шпинделя по оси X, мм	1300
Ход шпинделя по оси Y, мм	2500
Ход шпинделя по оси Z, мм	260
Рабочий стол	Вакуум., механич.
Смена инструмента	Автомат., револьверная
Тип патрона	HSK63F, ER32
Количество патронов, шт	8
Максимальная скорость перемещения шпинделя, м/мин	50
Максимальная скорость гравирования, м/мин	20
Частота вращения шпинделя, об/мин	0-24 000
Напряжение	380V,50Hz/60Hz
Рабочие команды	HPGL、G коды
Мощность шпинделя, кВт	9
Габариты станка, мм	2200х3300х2500
Вес, кг	1800
