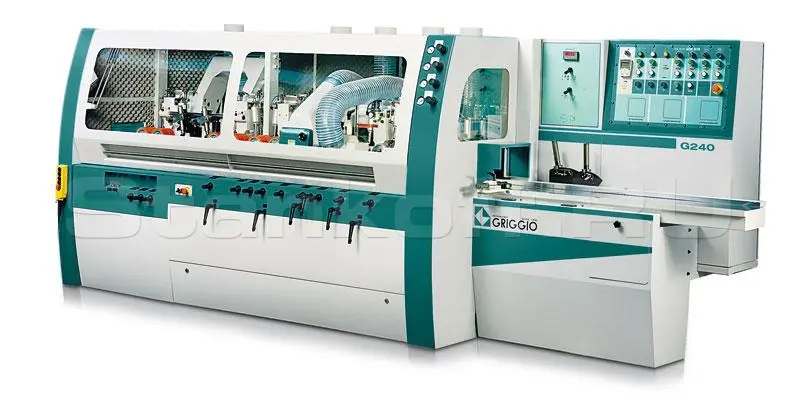

Четырехсторонний станок с универсальным шпинделем G 240/7U
| Максимальное сечение заготовки | 240х160 мм |
| Минимальное сечение заготовки | 20х8 мм |
| Минимальная длина заготовки при подаче стык в стык | 250 мм |
| Минимальная длина одиночной заготовки | 700 мм |
| Максимальная толщина снимаемого слоя | 10 мм |
| Длина стола на входе | 2400 мм |
| Диаметр шпинделей | 40 мм |
| Движение 2'-го шпинделя по горизонтали | 45 мм |
| Размер пазовой фрезы | 145х12 мм |
| минимального / максимального инструмента 1- го шпинделя | 110/145 мм |
| минимального / максимального инструмента 2- го шпинделя | 125/200 мм |
| минимального / максимального инструмента 3-4-5-6- го шпинделя | 110/200 мм |
| Максимальный диаметр инструмента на универсальном шпинделе | 180 мм |
| Опускание инструмента 2'-3 шпинделей в шпиндельную чашу | 40 мм |
| Максимальная глубина профилирования 4 шпинделя | 45 мм |
| Поперечное смещение 4 шпинделя | 40 мм |
| Скорость вращения шпинделей | 6000 об/мин |
| Скорость подачи с инвертером | 6-30 м/мин |
| Диаметр подающих роликов | 140 мм |
| Диаметр аспирационных отверстий | 150 мм |
| Двигатели: |
|
| Мощность двигателей 1-2-3 шпинделей | 7,5 НР (5,5 кВт) |
| Мощность двигателей 4-5-6 шпинделей | 10 НР (7,5 кВт) |
| Мощность универсального шпинделя 360° | 7,5 НР (5,5 кВт) |
| Мощность двигателя подачи | 7,5 НР (5,5 кВт) |
| Мощность двигателя подъема траверсы | 1,5 НР |
| Вес нетто | 5500 кг |
Логистика
| Вес нетто | 5500кг |
| Вес брутто в ящике | 5750 кг |
| Габаритные размеры | 5800x1700x1800 мм |
| Упаковочные размеры | 5900x1800x1900 мм |
| Объем | 20,2 м3 |
Конструктив
Наиболее совершенным среди всех четырехсторонних станков, разработанных компанией Griggio, является 7-и шпиндельный четырехсторонний строгально-калевочный станок GRIGGIO G 240/7U, который демонстрирует превосходные результаты в области производительности станка, качества выпускаемых изделий, возможности работать при больших нагрузках, не прерывая производственный процесс. Данный станок является также самым тяжелым 5500 кг, а следовательно и самым устойчивым ко всевозможным колебаниям.
При помощи данного станка осуществляется выпуск погонажных изделий, клееного бруса и щита, стройматериалов из древесины, которые в последующем используются в домостроении и при производстве мебели, различные столярные детали. Все они получаются благодаря плоской и профильной обработке заготовок. Сложная профильная обработка возможна за счет мощных двигателей базовой комплектации станка: трех двигателей для шпинделей, одного для подачи заготовок и последнего для автоматического подъема траверсты.
Положение траверсы системы подачи контролируется электронным визуализатором. Подающие ролики диаметром 140 мм оснащены пневмоприжимами и улучшают подачу. Заготовки могут двигаться с разной скоростью, что обеспечивает вариатор подачи в диапазоне 6-30 метров в минуту. Станок работает с одиночными заготовками минимальной длиной 700 мм или же короткими заготовками при подачи стык в стык размером от 250 мм. Длина рабочего стола на входе составляет 2400 мм.
Каждый шпиндель оснащен прецизионным подшипником от мировых производителей, что обеспечивает их долговечность и плавность движения. Шпиндели имеют следующее расположение: 1-ый шпиндель - нижний строгальный, 2-ой шпиндель - правый фрезерный, 3-ий шпиндель - левый фрезерный, 4-ый шпиндель -верхний рейсмусовый, 5-ый шпиндель - верхний рейсмусовый, 6-ой шпиндель - нижний строгальный, 7-ой шпиндель - универсальный 360 градусов с моторизованной регулировкой по вертикали.


Стандартная (базовая) комплектация шпинделей 7-и шпиндельного строгально-калевочного станка GRIGGIO G 240/7U
| 4 верхний шпиндель | с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования) |
| Привод подающих роликов осуществляется | карданными передачами через безлюфтовый редуктор |
| Хромированные столы | + |
| Электронный вариатор скорости с инвертером | + |
| Длина стола на входе | 2400 мм |
| Шпиндели | с независимыми моторами |
| Приспособление для подачи коротких заготовок | с пневматическим исключением ON/OFF |
| 2 ролика перед фуганком | с пневматическим приводом типа вкл./выкл |
| 3 моторизированных ролика | + |
| На столе | 1-ый ролик с выключателем ON/OFF |
| Электронный визуализатор положения траверсы системы подачи | + |
| Подъем траверсы системы подачи | автоматический |
| Пневматические прижимы для всех подающий роликов | + |
| Секционные пневматические прижимы на входе верхних шпинделей | + |
| Двойные пневматические прижимы | напротив второго правого фрезерного шпинделя |
| 1 насос для смазки рабочего стола | + |
| 1 централизованный насос для смазки направляющих скольжения | + |
| *Шумоизоляционная кабина | + |
| Автоматический запуск звезда-треугольник | + |
| Норматив СЕ | СЕ |
Расположение шпинделей
| 1-ый шпиндель | нижний строгальный |
| 2-ой шпиндель | правый фрезерный |
| 3-ий шпиндель | левый фрезерный |
| 4-ый шпиндель | верхний рейсмусовый |
| 5-ый шпиндель | верхний рейсмусовый |
| 6-ой шпиндель | нижний строгальный |
| 7-ой шпиндель | универсальный 360 градусов с моторизованной регулировкой по вертикали |
Опции 7-и шпиндельного строгально-калевочного станка GRIGGIO G 240/7U
| 0815496 | Шевинговальная фреза 145x12 |
| 0815497 | Комплект головок - шевинговальная + ножевая + фрезерная |
| * шевинговальная фреза 145х12 мм | |
| * ножевая головка для 1-го шпинделя 125х240 мм | |
| * фрезерная головка для 2-го шпинделя 125х130 мм | |
| 0815498 | Автоматическое позиционирование 3- го и 4- го шпинделей |
| Автоматическое позиционирование: | |
| * 3-го фрезерного шпинделя | |
| * подающей траверсы | |
| * траверсы и 4-го шпинделя при одновременном движении | |
| 0815504 | Автоматическое позиционирование 3- го ,4- го и 5- го шпинделей |
| Автоматическое позиционирование: | |
| * 3-го фрезерного шпинделя | |
| * подающей траверсы | |
| * траверсы и 4-го шпинделя при одновременном движении | |
| * 5-го рейсмусового шпинделя | |
| 0815505 | Длина подающего стола 500 мм |
| 0815510 | Автоматическая смазка рабочего стола |
| 0815514 | Нижний строгальный вал для пил -10 квт (12 л.с.) |
| Приспособление к работе с пилами | |
| мощность мотора 10 квт (15 л.с.) (мотор 15 квт поставляется по дополнительному заказу) | |
| пилы диаметром 200 мм, высота реза 80 мм | |
| 0815535 | Строгальная головка с 4 ножами 240 мм |
| 0815536 | Фрезерная головка с 4 ножами 160 мм |
| 0815497 | Комплект головок - шевинговальная + ножевая + фрезерная |
| * шевинговальная фреза 145х12 мм | |
| * ножевая головка для 1-го шпинделя 125х240 мм | |
| * фрезерная головка для 2-го шпинделя 125х160 мм | |
| 0815496 | Шевинговальная (пазовая) фреза 145х12мм |
| 0815517 | Разница для моторов с тормозом , каждый |
| 0815520 | Двигатель НР 10 (7,5 квт ) |
| Для 1-2-3 шпинделя, каждый | |
| 0815525 | Двигатель НР 13 (10 квт ) |
| Для 4-5-6 шпинделя, каждый | |
| 0815526 | Усиленный мотор для универсального шпинделя 10 НР |
| 0815527 | Усиленный мотор для универсального шпинделя 13 НР |

Характеристики
| Максимальное сечение заготовки | 240х160 мм |
| Минимальное сечение заготовки | 20х8 мм |
| Минимальная длина заготовки при подаче стык в стык | 250 мм |
| Минимальная длина одиночной заготовки | 700 мм |
| Максимальная толщина снимаемого слоя | 10 мм |
| Длина стола на входе | 2400 мм |
| Диаметр шпинделей | 40 мм |
| Движение 2'-го шпинделя по горизонтали | 45 мм |
| Размер пазовой фрезы | 145х12 мм |
| минимального / максимального инструмента 1- го шпинделя | 110/145 мм |
| минимального / максимального инструмента 2- го шпинделя | 125/200 мм |
| минимального / максимального инструмента 3-4-5-6- го шпинделя | 110/200 мм |
| Максимальный диаметр инструмента на универсальном шпинделе | 180 мм |
| Опускание инструмента 2'-3 шпинделей в шпиндельную чашу | 40 мм |
| Максимальная глубина профилирования 4 шпинделя | 45 мм |
| Поперечное смещение 4 шпинделя | 40 мм |
| Скорость вращения шпинделей | 6000 об/мин |
| Скорость подачи с инвертером | 6-30 м/мин |
| Диаметр подающих роликов | 140 мм |
| Диаметр аспирационных отверстий | 150 мм |
| Двигатели: |
|
| Мощность двигателей 1-2-3 шпинделей | 7,5 НР (5,5 кВт) |
| Мощность двигателей 4-5-6 шпинделей | 10 НР (7,5 кВт) |
| Мощность универсального шпинделя 360° | 7,5 НР (5,5 кВт) |
| Мощность двигателя подачи | 7,5 НР (5,5 кВт) |
| Мощность двигателя подъема траверсы | 1,5 НР |
| Вес нетто | 5500 кг |
Логистика
| Вес нетто | 5500кг |
| Вес брутто в ящике | 5750 кг |
| Габаритные размеры | 5800x1700x1800 мм |
| Упаковочные размеры | 5900x1800x1900 мм |
| Объем | 20,2 м3 |
