Пневматическая сборочная вайма ВП-15/2400 (Т)

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Вайма представляет собой разборную конструкцию рамного типа, на которую установлены 10 вертикальных прижимов, 2 фронтальных прижима, 2 боковых прижима и горизонтальная балка-упор.

Предназначен для сборки блочных, рамных и каркасных конструкций, производства мебельного щита, склеивания фасадов.

Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых стальных башмаков - упоров. Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.

Особенности конструкции ваймы

Только пресс-ваймы серии ВП-15 с аббревиатурой (Т) обладают такими отличительными особенностями. Усилие пневмокамеры до 1000 кг, суммарное усилие ваймы в вертикальной оси до 10000 кг. Удельное усилие до 5,6 кг/кв. см при толщине пакета 80 и длине 2400 мм, до 8,3 кг/кв. см при толщине пакета 50 и длине 2400 мм. Ход штока пневмокамеры – 57 мм.

Конструктивные особенности

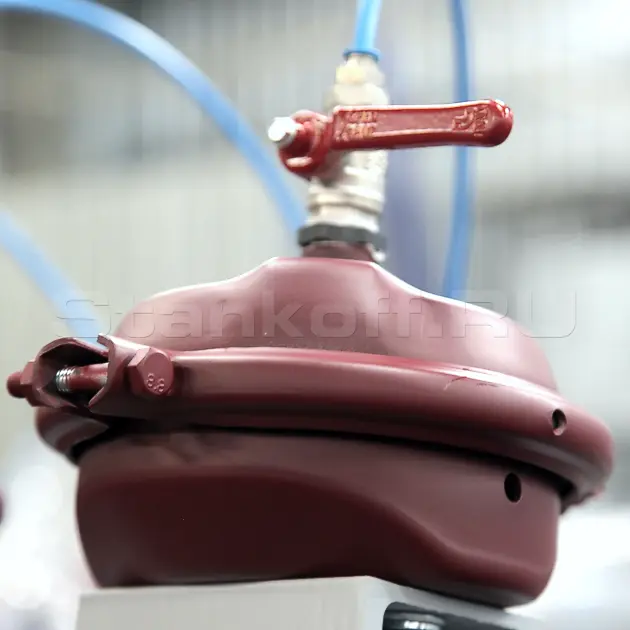

Пневмокамеры

Диаметр мембраны 16 кв. дюйма позволяет развивать усилие до 1000 кг. (5,4 кг/кв. см при толщине пакета 80 и длине 2400 мм)

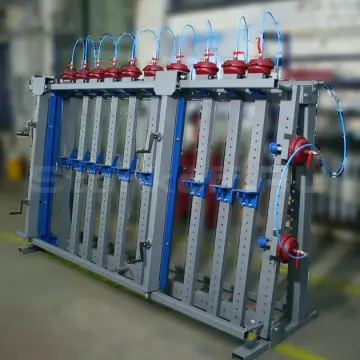

Разборная рама

Возможность установить дополнительные вертикальные стойки прижимы.

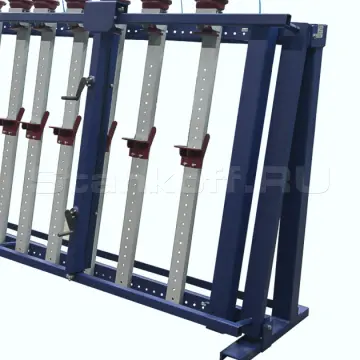

Мощная перемещаемая горизонтальная балка-упор

Из трубы 100х100 и стенкой 5 мм. Шаг перестановки 5 см.

Всегда комплектуется манометром.


Пневматические шланги

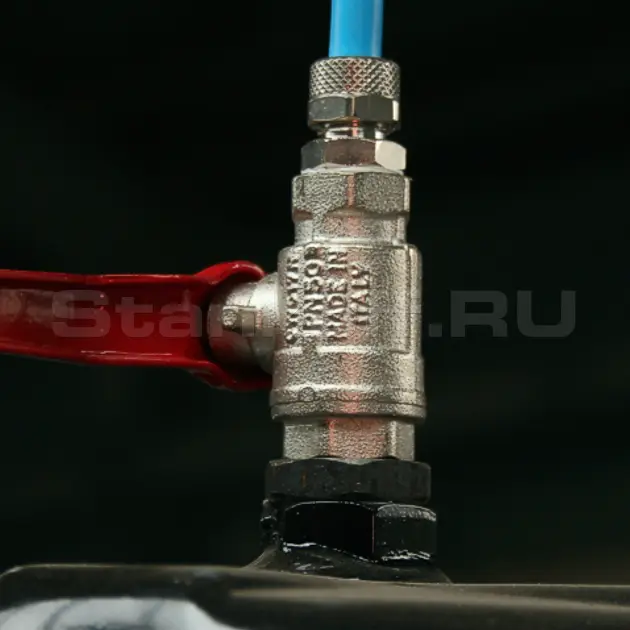

Шаровые краны, металлические фитинги и манометр - производства Италия.

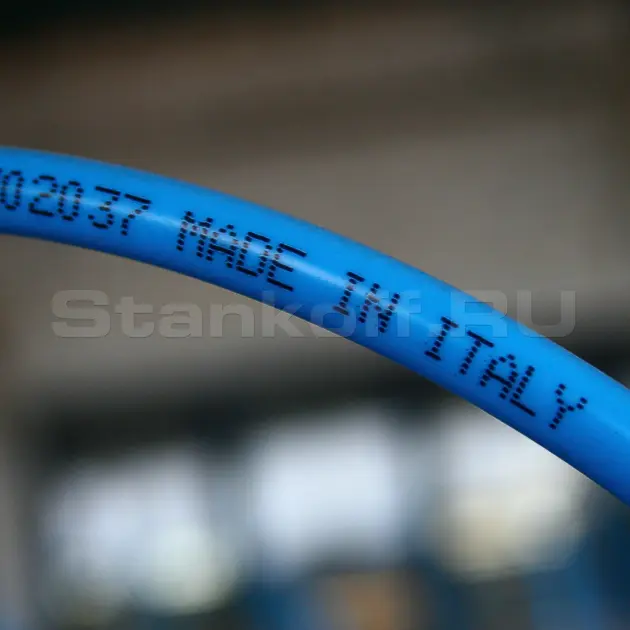

Пневматические шланги

Производства Италия выдерживают давление до 14 атмосфер.

Фрезерованные прессовые площадки

Фрезерованные, быстро переставные прессовые площадки вертикальной стойки-прижима. Шаг перестановки 5 см.

Фронтальные прижимы

Перемещаются на стальных подшипниках.


Страна изготовления: Россия

Максимальная ширина заготовки, мм.

2400

Максимальная высота заготовки, мм.

1300

Максимальная толщина заготовки, мм.

80

Ход прессовых цилиндров, мм

57

Шаг перестановки прижимных башмаков, мм

50

Кол-во вертикальных стоек-упоров, шт.

10

Кол-во горизонтальых стоек-упоров / кол-во цилиндров на гориз.стойке-упоре, шт.

1/2

Питающее давление в пневмосистеме, атм.

6-10

Время склеивания пакета, в зависимости от характеристик клея, мин

1-15

Рабочая температура в помещении, С

5-80

Время перенастройки станка, в пределах, мин

1

Габаритные размеры станка, ДхШхВ, мм

2930х1140х1690

Масса, кг.

450
