Пневматическая сборочная вайма ВП-15-2/2400 (Т)

Name: Пневматическая сборочная вайма ВП-15-2/2400 (Т)
Availability: InStock
Rating: 5 (1 reviews)

В наличии на складе

/ 4

Сравнить Вопросы

Россия

Краткие характеристики

Артикул ВП-15-2/2400 (Т)

Максимальная ширина заготовки, мм.	2400
Максимальная высота заготовки, мм.	1300
Максимальная толщина заготовки, мм.	80
Ход прессовых цилиндров, мм	57
Шаг перестановки прижимных башмаков, мм	50
Кол-во вертикальных стоек-упоров, шт.	20
Кол-во горизонтальых стоек-упоров / кол-во цилиндров на гориз.стойке-упоре, шт.	2
Кол-во фронтальных прижимов, шт	4
Питающее давление в пневмосистеме, атм.	6-10
Время склеивания пакета, в зависимости от характеристик клея, мин	1-15
Рабочая температура в помещении, С	5-80
Время перенастройки станка, в пределах, мин	1
Габаритные размеры станка, ДхШхВ, мм	3050х1658х1720
Масса, кг.	719

Все характеристики

Модели серии

Все товары

ВП-15/2400 (Т)

ВП-15/3000 (Т)

ВП-15-2/3000 (Т)

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Али Шарафутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Вайма представляет собой разборную конструкцию рамного типа, на которую установлены 10 вертикальных прижимов, 2 фронтальных прижима, 2 боковых прижима и горизонтальная балка-упор.

Предназначен для сборки блочных, рамных и каркасных конструкций, производства мебельного щита, склеивания фасадов.

Рабочая зона ваймы оперативно настраивается за счет перемещения вертикальных стоек, бокового упора и переставляемых стальных башмаков - упоров. Раздельное управление вертикальными и горизонтальными прижимами осуществляется шаровыми кранами.

Особенности конструкции ваймы

Только пресс-ваймы серии ВП-15 аббревиатурой (Т) обладают такими отличительными особенностями. Усилие пневмокамеры до 1000 кг, суммарное усилие ваймы в вертикальной оси до 10000 кг. Удельное усилие до 5,4 кг/кв. см при толщине пакета 80 мм и длине 2400 мм, до 8,3 кг/кв. см при толщине пакета 50 мм и длине 2400 мм. Ход штока пневмокамеры – 57 мм

Конструктивные особенности

Пневмокамеры

Диаметр мембраны 16 кв. дюйма позволяет развивать усилие до 1000 кг. (5,4 кг/кв. см при толщине пакета 80 и длине 2400 мм)

Разборная рама

Возможность установить дополнительные вертикальные стойки прижимы.

Мощная перемещаемая горизонтальная балка-упор

Из трубы 100х100 и стенкой 4 мм. Шаг перестановки 5 см.

Всегда комплектуется манометром.

Пневматические шланги

Шаровые краны, металлические фитинги и манометр - производства Италия.

Пневматические шланги

Производства Италия выдерживают давление до 14 атмосфер.

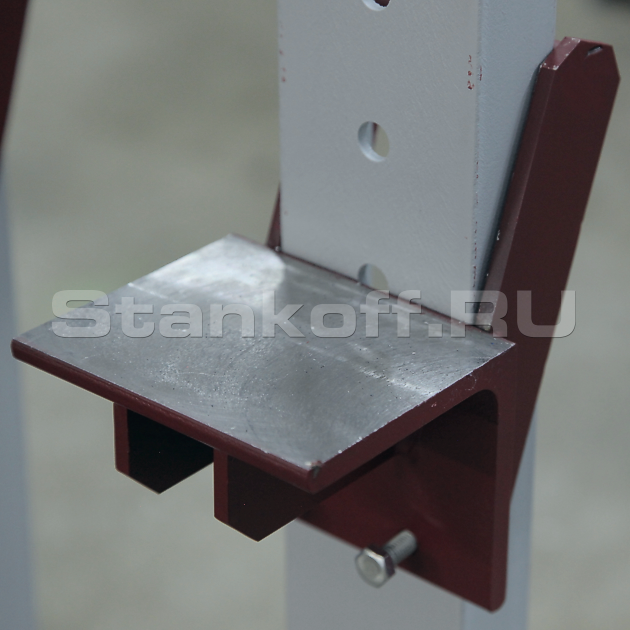

Фрезерованные прессовые площадки

Фрезерованные, быстро переставные прессовые площадки вертикальной стойки-прижима. Шаг перестановки 5 см.

Фронтальные прижимы

Перемещаются на стальных подшипниках.

Характеристики

Максимальная ширина заготовки, мм.	2400
Максимальная высота заготовки, мм.	1300
Максимальная толщина заготовки, мм.	80
Ход прессовых цилиндров, мм	57
Шаг перестановки прижимных башмаков, мм	50
Кол-во вертикальных стоек-упоров, шт.	20
Кол-во горизонтальых стоек-упоров / кол-во цилиндров на гориз.стойке-упоре, шт.	2
Кол-во фронтальных прижимов, шт	4
Питающее давление в пневмосистеме, атм.	6-10
Время склеивания пакета, в зависимости от характеристик клея, мин	1-15
Рабочая температура в помещении, С	5-80
Время перенастройки станка, в пределах, мин	1
Габаритные размеры станка, ДхШхВ, мм	3050х1658х1720
Масса, кг.	719
