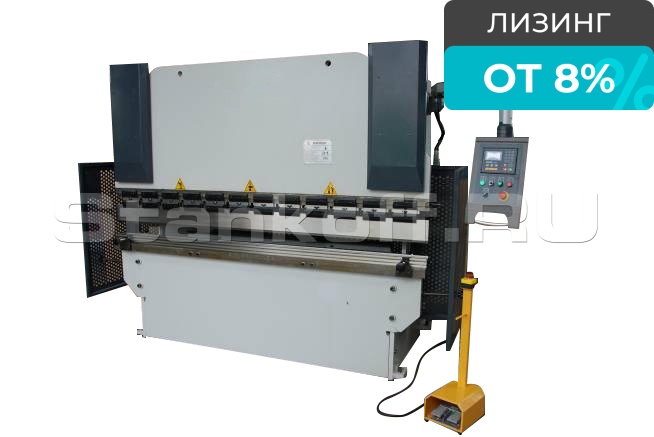

Гидравлический листогибочный пресс HPB-K 63/2500

Name: Гидравлический листогибочный пресс HPB-K 63/2500
Rating: 5 (15 reviews)

/ 5

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: HPB-K 63/2500
Усилие, тонн: 64
Длина стола, мм: 2500
Расстояние между стойками, мм: 2050
Глубина зева, мм: 250
Ход пуансона, мм: 100

Все характеристики

Конструктив

Прессы разработаны для выполнения операций гибки металлических листов.

Листогибочные гидравлические прессы применяется в различных отраслях народного хозяйства: машиностроении, авто-, авиа-, приборостроении и строительстве для производства различных замкнутых и незамкнутых профилей, коробов, коробок а также цилиндров, конусов и т. д.

Основное предназначение листогибочных гидравлических прессов - изготовление различных изделий из листовых материалов.

Конструктивные особенности

Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности.

Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.

Преимущества

надёжная прочная стальная конструкция из качественной стали Q235;
точная "геометрия" составных частей станины за счёт раскроя заготовок на станках лазерной и плазменной резки с ЧПУ;
термообработка станины после сварки для снятия остаточных напряжений со швов;
окончательная механообработка станины на обрабатывающем центре с ЧПУ;
станок имеет две скорости работы: холостой (быстрый) и рабочий (медленный) ход;
синхронизация движения правого и левого гидроцилиндра через торсионный вал;
после ввода программы управление осуществляется в автоматическом режиме;
программирование хода заднего упора с точностью до 0,1 мм;
программирование времени задержки в нижней точке;
сохранение 40 программ по 25 шагов в каждой;
конструкция заднего упора с ШВП;
цилиндры и поршни изготовлены из стали 45 с закалкой и отпуском, чистовой расточкой, экструзией;
регулируемая по высоте передняя поддержка листа;
многоручьевая 4-х сторонняя матрица и пуансон 90 град. - в стандартной комплектации к листогибу.

Схема работы станка

Стандартная комплектация

Контроллер ESTUN E22

• Программирование угла гиба в градусах;
• Управление осями с точностью 0,1 мм;
• Библиотека инструментальной оснастки;
• Память 30 программ в каждой программе до 15 рабочих шагов
• Возможность корректировки угла гибки;
• Работа в метрической и дюймовой системах
Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах. Что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

Быстросменная система крепления инструмента типа AMADA-PROMECAM

Прессы комплектуются креплениями для быстрой смены пуансона.

Электромеханический задний упор

Имеет два упорных пальца с ручной регулировкой.

Передние поддерживающие суппорты

С перемещением по линейным направляющим.

Пуансон

Набран из сегментов по 500 мм.

Эргономичная панель управления и выносная педаль

С кнопкой аварийной остановки.

Прессы оснащены инвертором

Это позволяет позиционировать задний упор с точностью 0,1 мм без ручной подстройки.

Защитное ограждение тыльной зоны пресса

Матрица

4-х сторонняя многоручьевая на всю рабочую длину.

Дополнительная комплектация

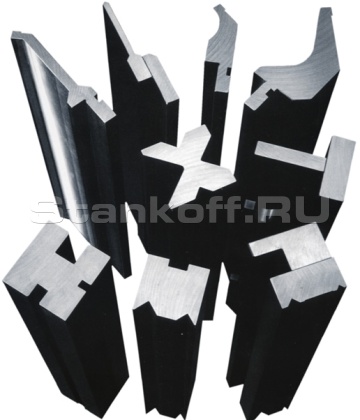

Гибочный инструмент

Под различные задачи.

Таблица определения усилий листогибочного пресса

Характеристики

Усилие, тонн	64
Длина стола, мм	2500
Расстояние между стойками, мм	2050
Глубина зева, мм	250
Ход пуансона, мм	100
Макс. мощность двигателя, кВт (л.с.)	5,5
Габаритные параметры
Габаритные размеры станка, мм	2900 × 1500 × 2450
Вес, кг	4400

Калькулятор усилия гибки

Расчёт для станка HPB-K 63/2500: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2050 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
