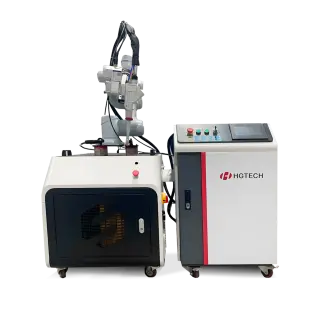

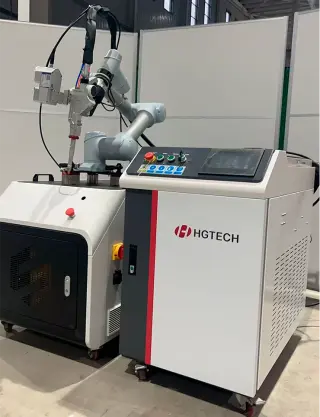

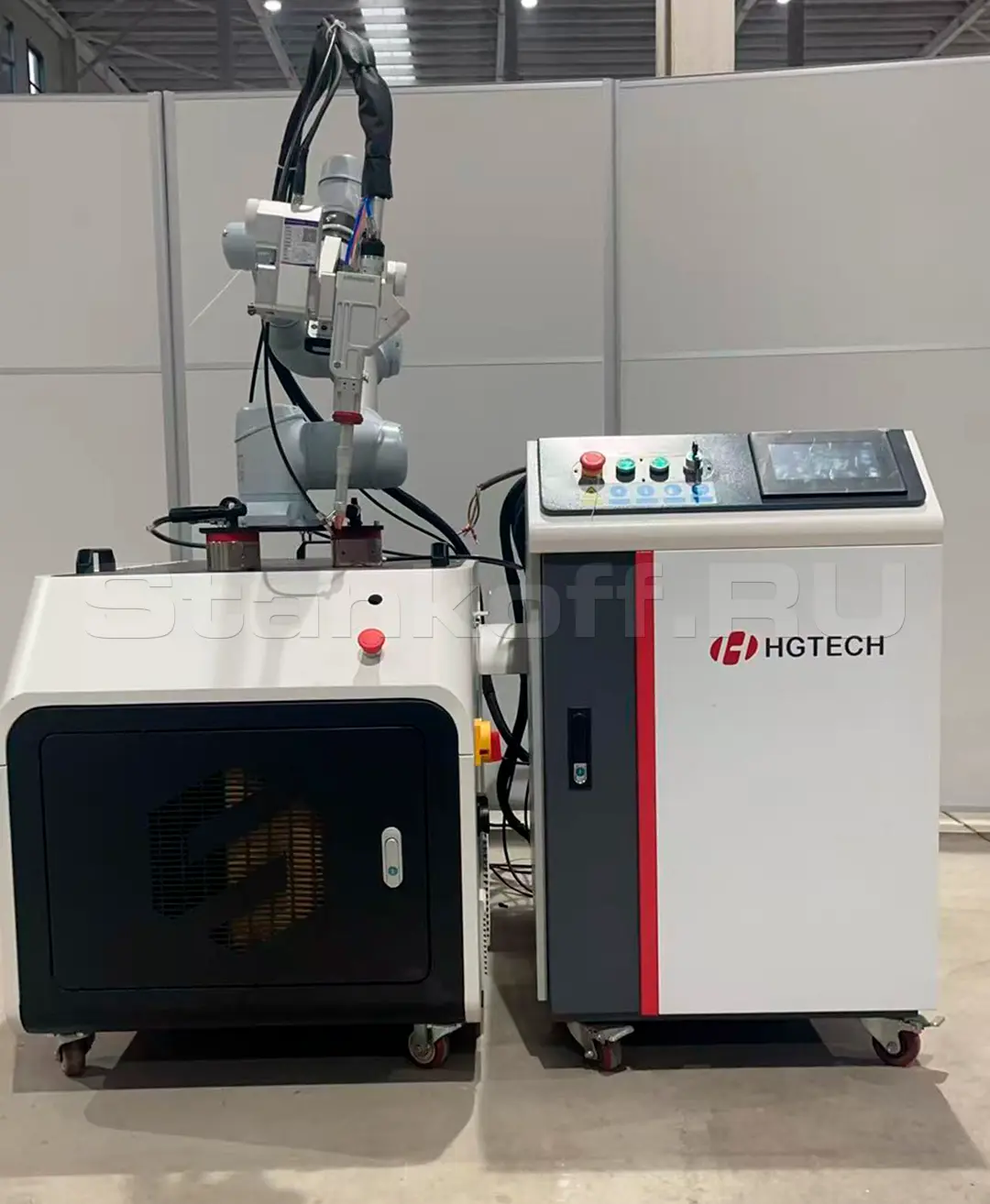

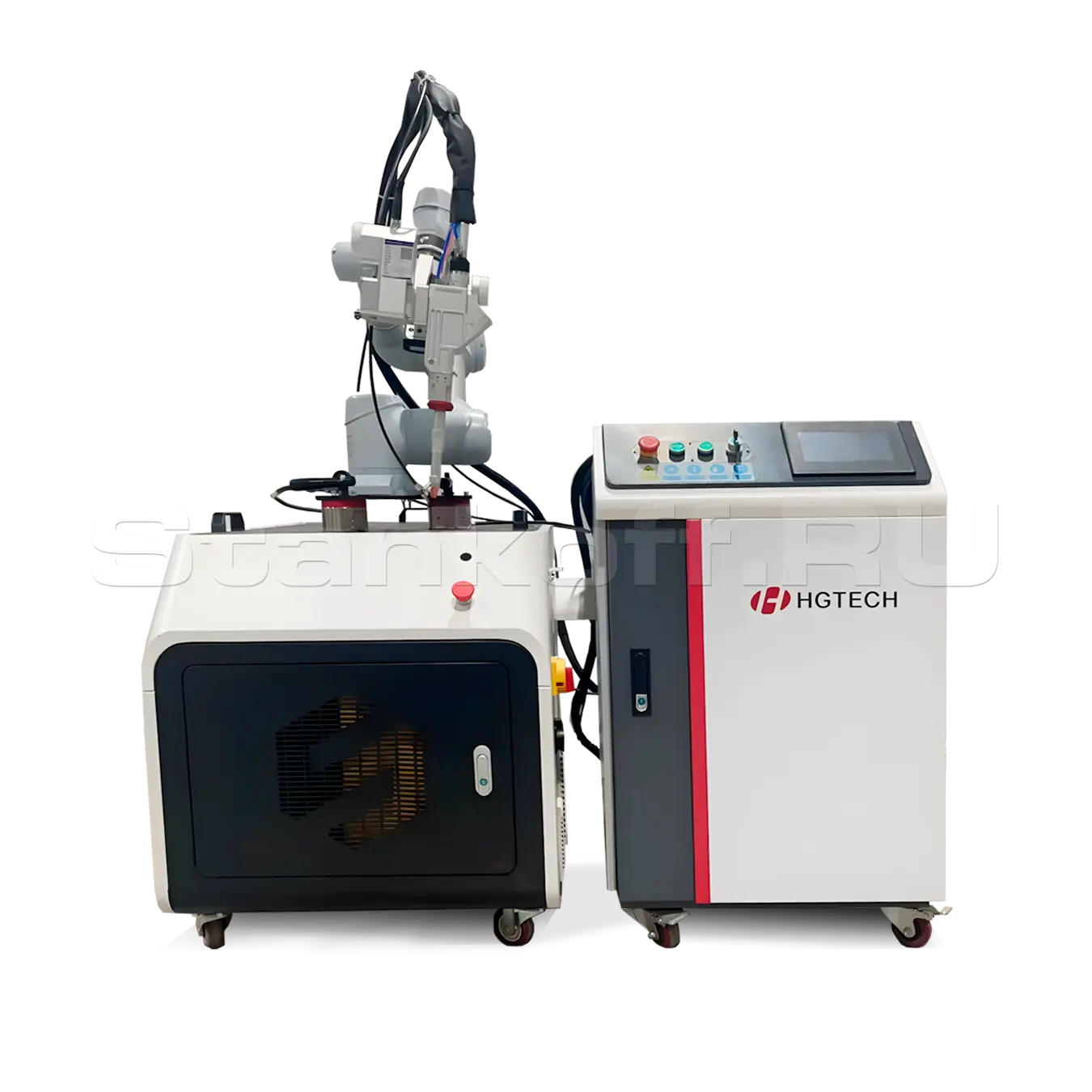

Роботизированная сварка HGT-Cobot-GCR10-1300/3000

Кому подходит

Подходит для отраслей Производство мебели Производство дверей Машиностроение Производство торгового оборудования

Уровень оборудования Промышленный

Уровень автоматизации Автоматический

Класс точности обработки Высокая точность

Где наиболее эффективен

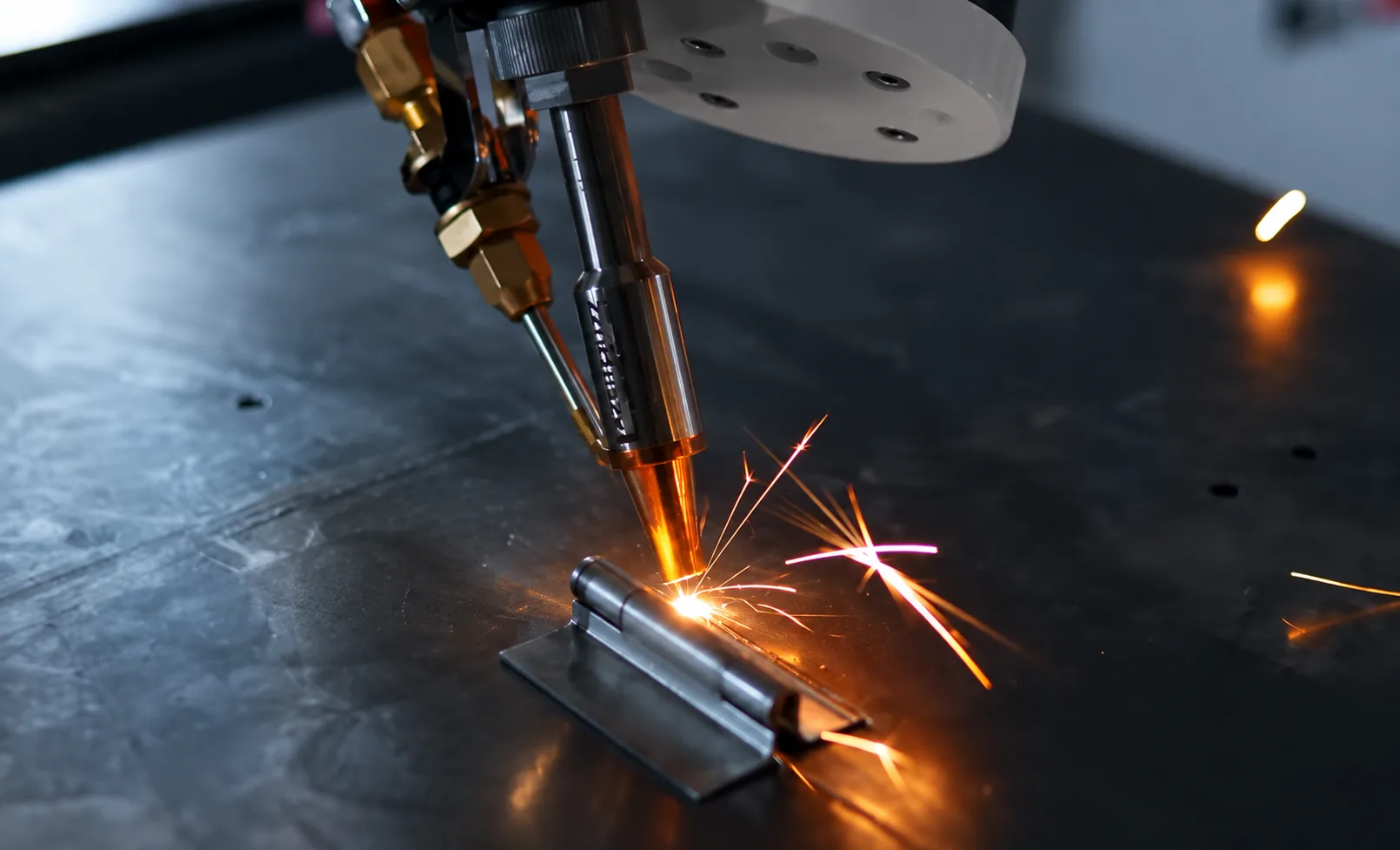

Производство металлических дверей

Соединение дверных коробок, каркасов, петель и усилительных элементов, обеспечивая прочные и аккуратные швы с минимальными деформациями.

Производство мебели

Автоматическая сварка каркасных конструкций и металлических опор исключает деформации и обеспечивает точное позиционирование элементов сборки.

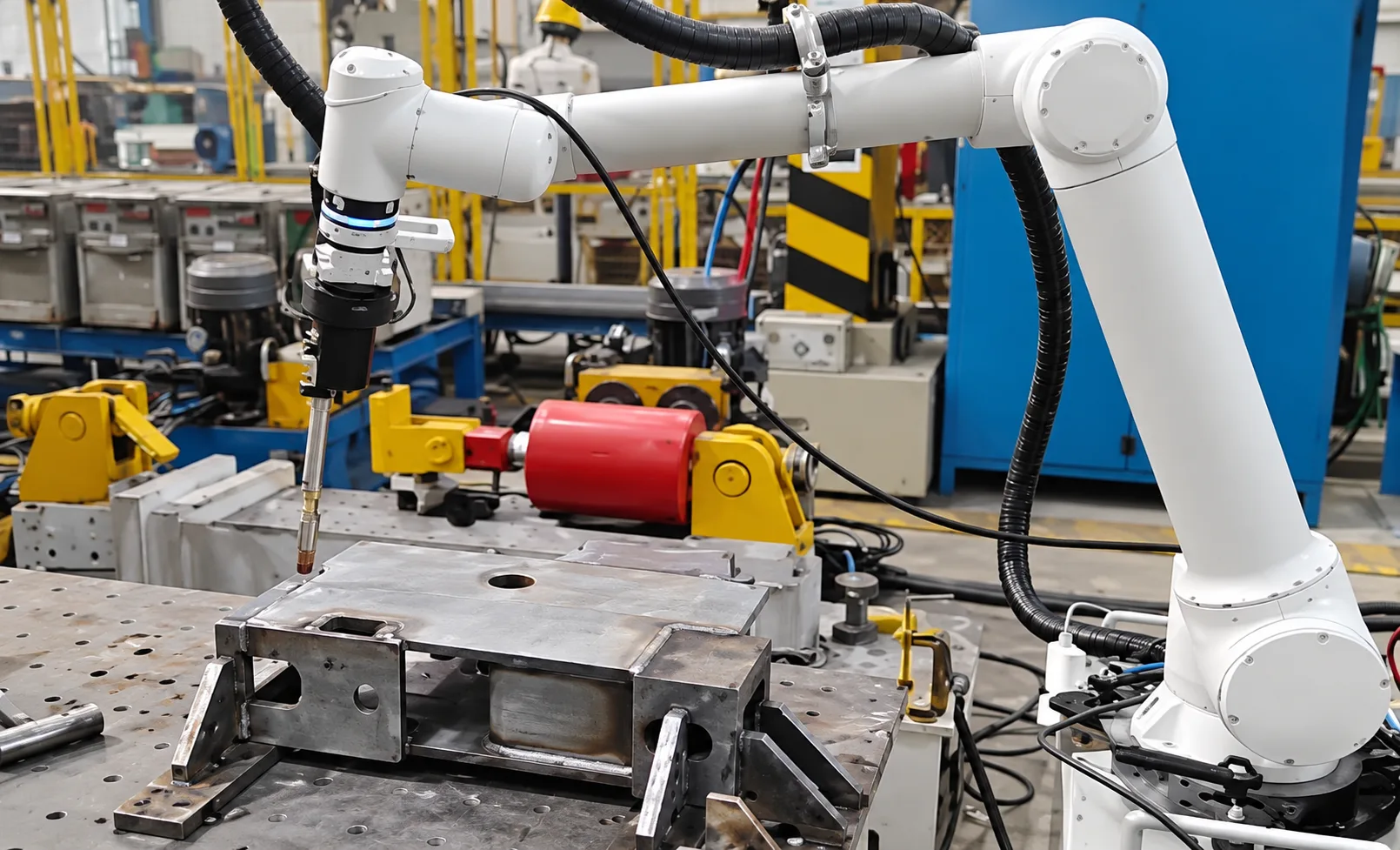

Машиностроение

Система справляется со сложными пространственными швами и различными материалами, требуемыми в сборочных процессах среднесерийного производства.

Производство торгового оборудования

Стабильная сварка конструктивных элементов витрин и стеллажей обеспечивает надёжность и эстетичность готовых изделий.

Оптимальный выбор

Материалы

Углеродистая / нержавеющая сталь, алюминий

Мощность лазера

3000 Вт

Управляемые оси

6 шт

Зона досягаемости

1300 мм

Когда стоит рассмотреть другие модели

• Кобот имеет ограниченную маневровую зону и не рассчитан на изготовление деталей больших размеров за один установ.
• Коботы обычно уступают промышленным роботам по скорости перемещения, поэтому при больших объёмах выпуска традиционные роботы могут быть производительнее.
• Даже при наличии источника Raycus 3000Вт комплекс всё же не способен осуществлять лазерную резку с хорошим качеством, при которой требуется подача газа под высоким давлением.

Что получает производство

Гибкость размещения позволяет легко перемещать кобот и адаптировать его под различные производственные задачи.

Нулевой порог входа. Снижение зависимости от квалификации оператора благодаря легкости управления.

Постоянное качество сварных швов независимо от сложности геометрии детали.

Какие проблемы решает

Проблема

Снижение производительности

Решение

Сварочный кобот работает с постоянной скоростью и точностью, не снижая темп к концу смены. Это помогает сократить количество ошибок оператора и поддерживать стабильную производительность.

Проблема

Нехватка квалифицированного персонала

Решение

Оператор самостоятельно настраивает и контролирует работу кобота без навыков программирования и длительного обучения.

Проблема

Высокие расходы

Решение

Кобот позволяет быстро обучить операторов без опыта сварки, снижая затраты на подготовку персонала и зависимость от узких специалистов.

Проблема

Нестабильное качество сварных швов

Решение

Кобот точно повторяет заданную траекторию и поддерживает стабильные параметры сварки, обеспечивая равномерное качество даже на длинных и сложных швах.

За счёт чего достигается результат

Простота программирования

Оператор вручную перемещает руку кобота в нужные положения и сохраняет точки движения нажатием кнопки. Настройка траектории и параметров сварки выполняется через планшет без написания программного кода.

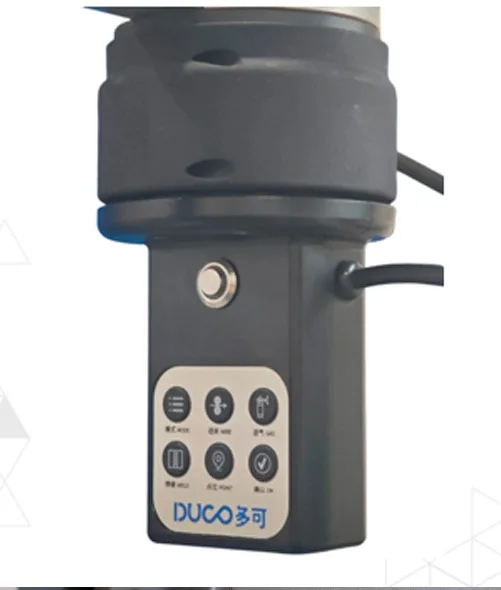

Встроенный датчик

Реагирует на малейшее столкновение, останавливая робот за доли секунды.

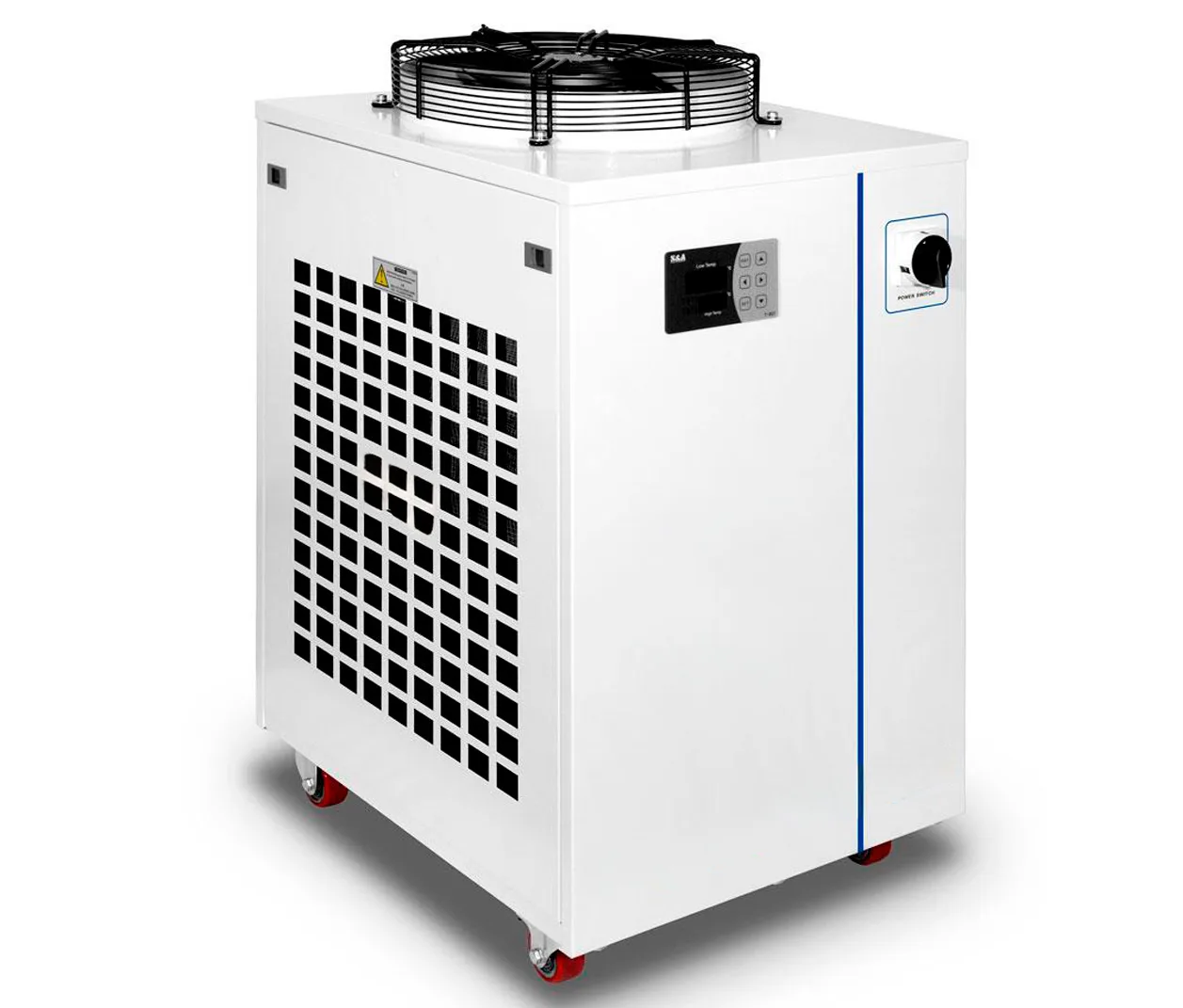

Эффективное охлаждение

Встроенное водяное охлаждение обеспечивает безопасную работу с мощностью до 3000 Вт без перегрева.

Сварочная система

Качество достигается за счёт сочетания стабильного лазерного источника Raycus 3 кВт, сварочной головы SUP26A и точного соблюдения технологических параметров.

Если коротко

Система роботизированной лазерной сварки предназначена для производств среднего и крупного масштаба, работающих с углеродистой и нержавеющей сталью, алюминием. Кобот с сенсорным управлением и адаптивной сварочной головой применяется для автоматизации участков, где требуется стабильное качество и интенсивный выпуск продукции при минимальном участии оператора.

Конструктив

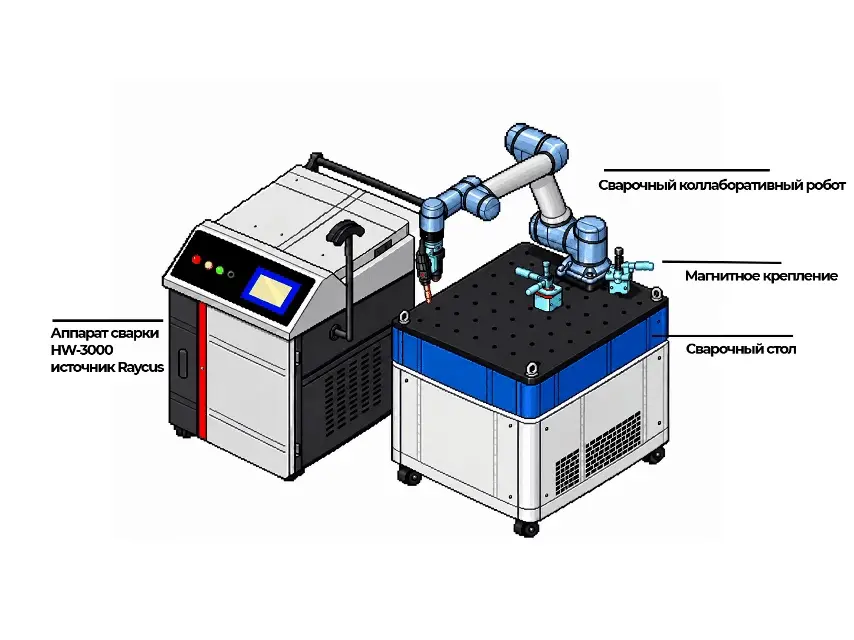

Конструктивные особенности

---

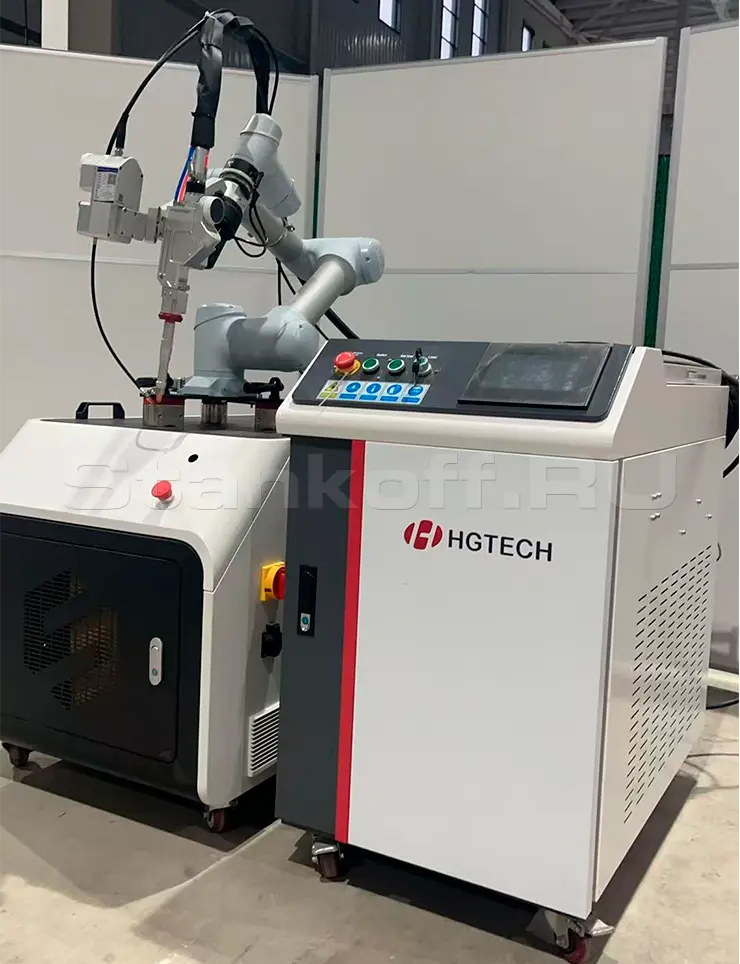

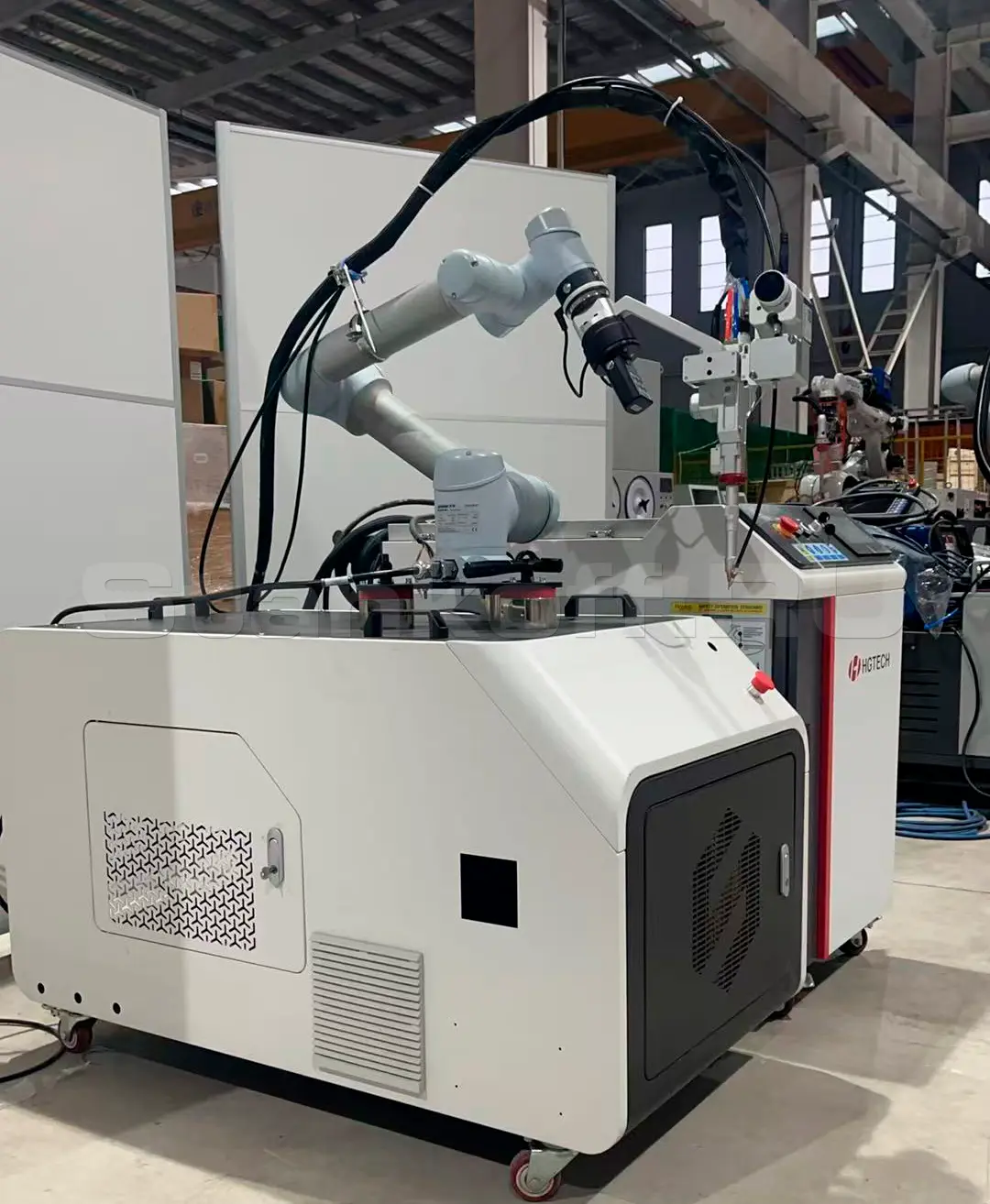

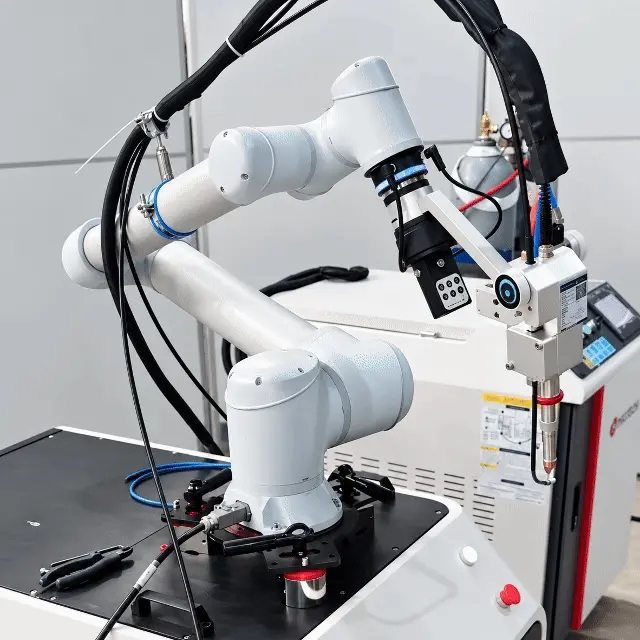

Сварочный коллаборативный робот

Кобот оснащён пультом управления на рукоятке, позволяющим быстро настраивать сварочные режимы и вручную перемещать роботизированную руку в нужное положение. Магнитное крепление позволяет фиксировать кобот на металлических поверхностях. Встроенный пульт обеспечивает удобное ручное управление движением робота по шести осям, упрощая позиционирование сварочной горелки и её подвод к детали.

Сенсорный планшет

Интуитивно понятный графический интерфейс. Позволяет задавать опорные точки, настраивать траектории движения между ними и сохранять программы сварки для повторного использования.

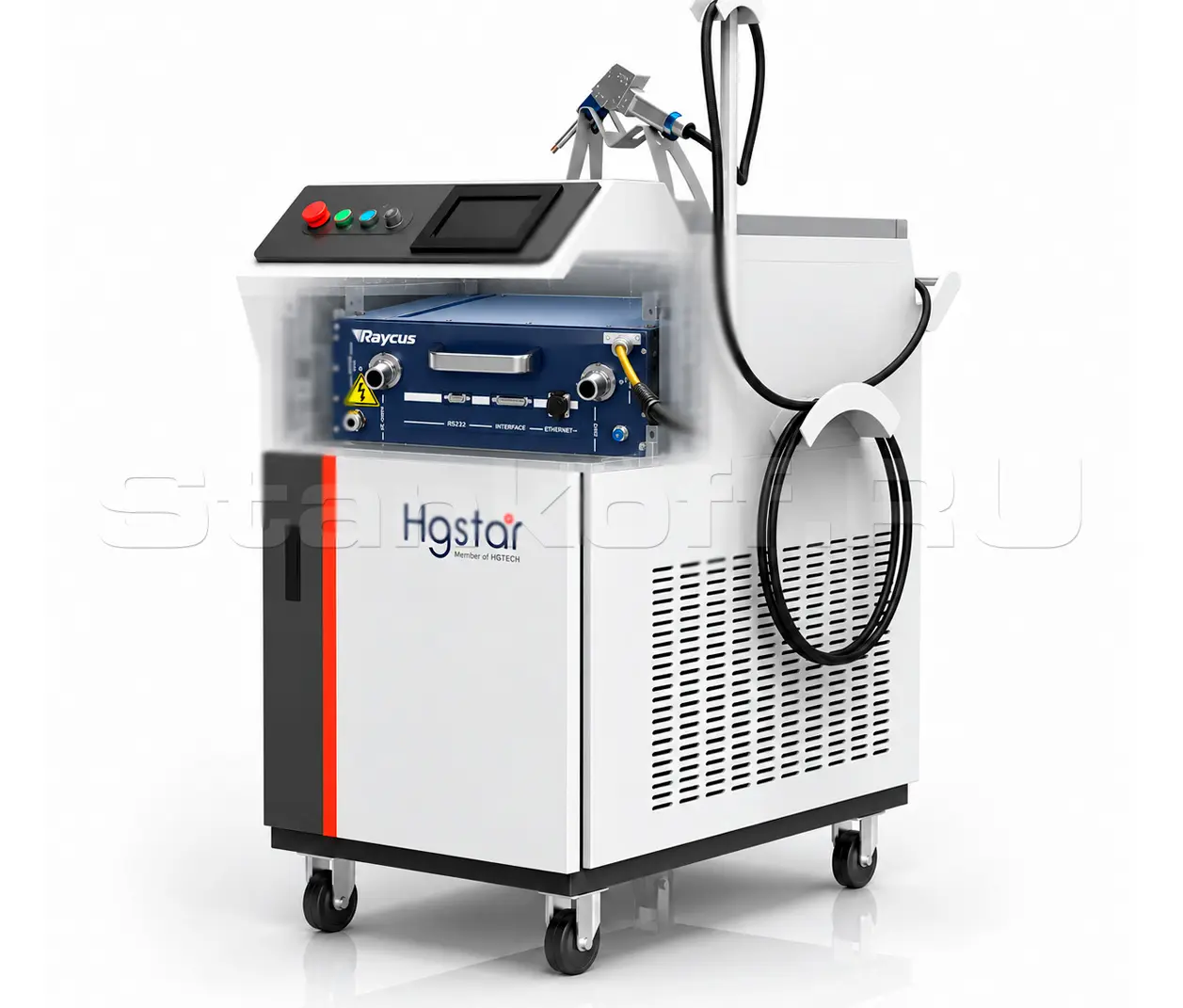

Аппарат лазерной сварки HW-3000 источник Raycus

Аппарат лазерной сварки HW-3000 оснащён волоконным лазерным источником Raycus мощностью 3000 Вт, обеспечивающим стабильное излучение для качественной сварки углеродистой и нержавеющей стали, алюминия. Управление сварочными параметрами осуществляется через сенсорный дисплей.

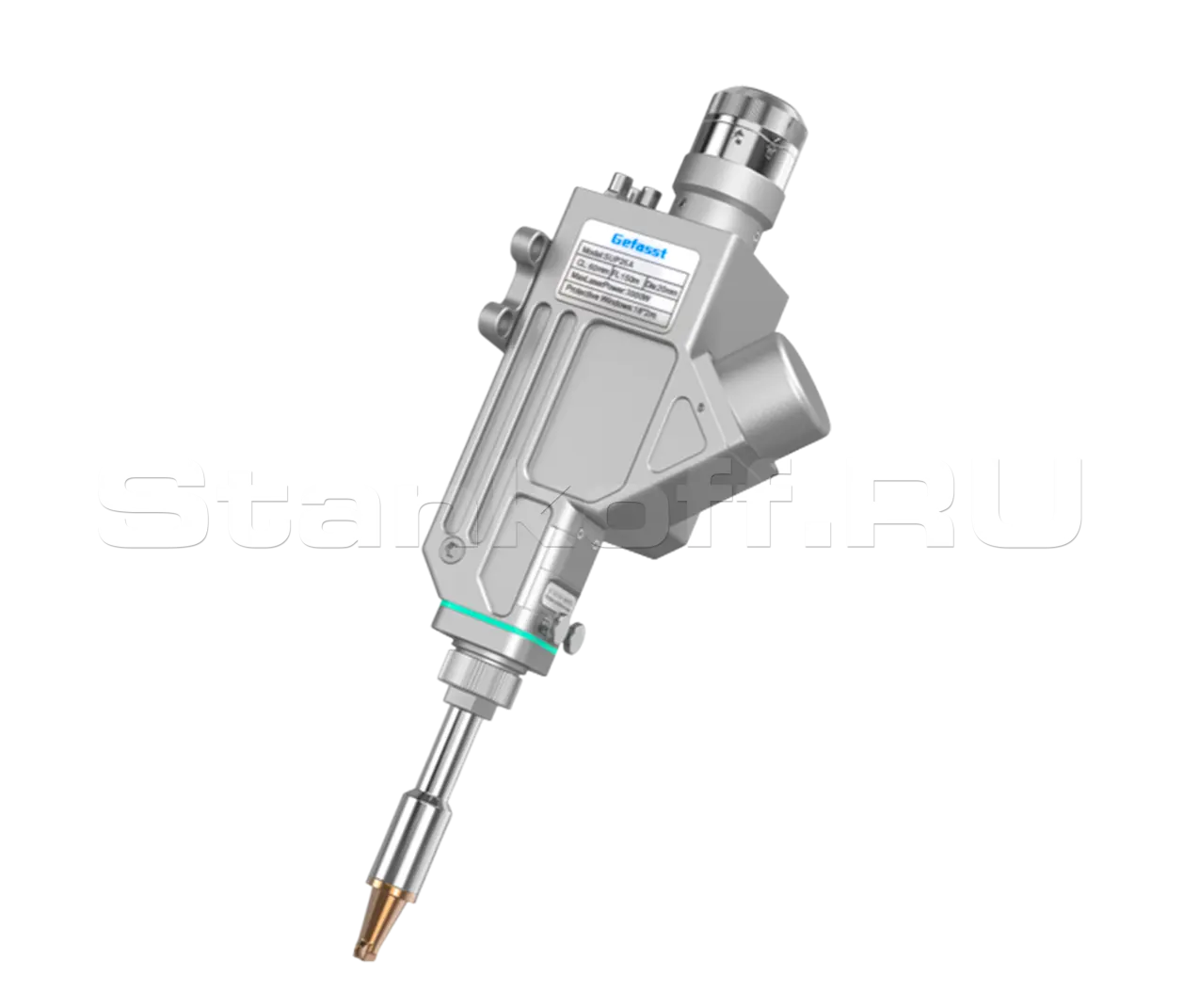

Лазерный пистолет SUP26A

Лазерная сварочная голова с двухосевой осцилляцией луча рассчитана на работу с волоконными лазерами мощностью до 3000 Вт. Два высокоскоростных серводвигателя обеспечивают двухосевое колебание лазерного луча и обеспечивают 6 траекторий сварки, позволяющих адаптировать форму сварного шва под различные соединения. Оснащена водяным охлаждением, разъёмом QBH, системой контроля обрыва сварочной проволоки и регулировкой положения фокуса в диапазоне ±10 мм.

Характеристики

Кобот
Количество управляемых осей, шт	6
Радиус рабочей зоны, мм	1300
Способ крепления	Магнитное
Диапазон движения оси J1, °	±175
Диапазон движения оси J2, °	±85/-265
Диапазон движения оси J3, °	±150
Диапазон движения оси J4, °	±85/-265
Диапазон движения оси J5, °	±175
Диапазон движения оси J6, °	±175
Диапазон движения оси J6, °	±175
Макс. скорость осей, °/с	180
Степень защиты>	IP65
Диаметр основания, мм	128
Макс. нагрузка на запястье, кг	10
Точность повторного позиционирования, мм	0,02
Вес, кг	37,8
Сварочный источник
Лазерный источник	Raycus
Мощность, кВт	3000
Материалы	Углеродистая/нержавеющая сталь, алюминий
Длина оптоволоконного кабеля, мм	10000
Частота модуляции, кГц	20
Стабильность энергии луча, %	< 3
Потребляемая мощность, кВТ	6-8
Частота, Гц	50/60
Напряжение, Гц	380/220
Габариты (ДxШxВ), мм	1200x650x1100
Сварочная голова SUP26A
Длина волны, нм	1080±10
Макс. поддерживаемая мощность лазера, кВт	3000
Коллиматорная линза	D16×5 F60
Фокусирующая линза	D20×4,5 F150
Защитная линза	D18xT2
Диапазон вертикальной регулировки фокуса, мм	±10
Рабоочая температура, °C	-10...+50
Напряжение, В	220
Частота, Гц	50/60
Вес, кг	1,2
