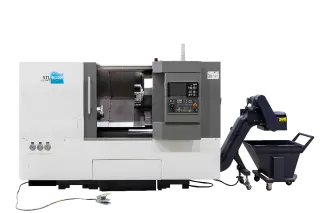

Токарный центр с наклонной станиной с ЧПУ KTL44S/500 Siemens 828D

Name: Токарный центр с наклонной станиной с ЧПУ KTL44S/500 Siemens 828D
Availability: PreOrder
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул KTL44S/500 Siemens 828D

Максимальный диаметр обработки, мм	440
Максимальный диаметр точения над револьверной головкой, мм	260
Максимальный диаметр точения над станиной, мм	300
Максимальная длина обработки, мм	450
Диаметр патрона, дюйм	8
Диаметр отверстия в шпинделе, мм	62
Максимальный диаметр обрабатываемого прутка, мм	51
Диаметр подшипника шпинделя, мм	100
Угол наклона станины, град.	45
Перемещения по осям Х/Z, мм	165/500
Быстрые перемещения по осям X/Z, м/мин	20/24
Точность позиционирования, мкм	±4
Повторяемость, мкм	±2,5
Частота вращения шпинделя, об./мин.	45 - 4500
Скорость подачи, мм/мин.	0 - 5000
Мощность главного привода, кВт	11/14,3 (SIEMENS)
Торец шпинделя	А2-6
Количество инструмента	8
Сечение инструмента	25х25 мм / Ф40мм отверстие в расточном блоке
Время смены инструмента, сек.	0,45/1,2
Диаметр пиноли задней бабки, мм	80
Конус пиноли задней бабки	Морзе 4
Ход пиноли задней бабки, мм	130
Габаритные размеры (с транспортером стружки), мм	4 150 х 1 620 х 1760
Масса, кг	4 000

Все характеристики

Модели серии

Все товары

KTL44S/500 HCNC 808Di

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Токарный центр с наклонной станиной с ЧПУ KTL44S/500 Siemens 828D предназначен для высокоточной обработки деталей типа вал, диск, втулка. Оборудование выполняет точение, расточку и нарезание резьбы черных и цветных металлов. Конструкция обеспечивает высокую жесткость, скорость перемещений и точность позиционирования. Центр применяется в автомобилестроении и машиностроении, гарантируя высокую производительность и надежность.

Конструктивные особенности:

Цельнолитая станина

Наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

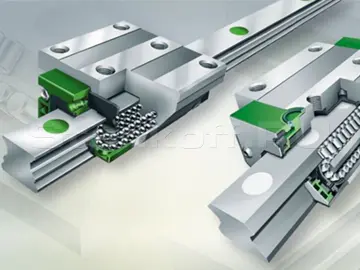

Линейные направляющие

Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования.

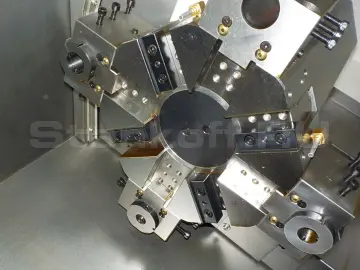

Револьверная головка

Гидравлическая револьверная головка на 8 позиций, время смены инструмента 0,3 сек.

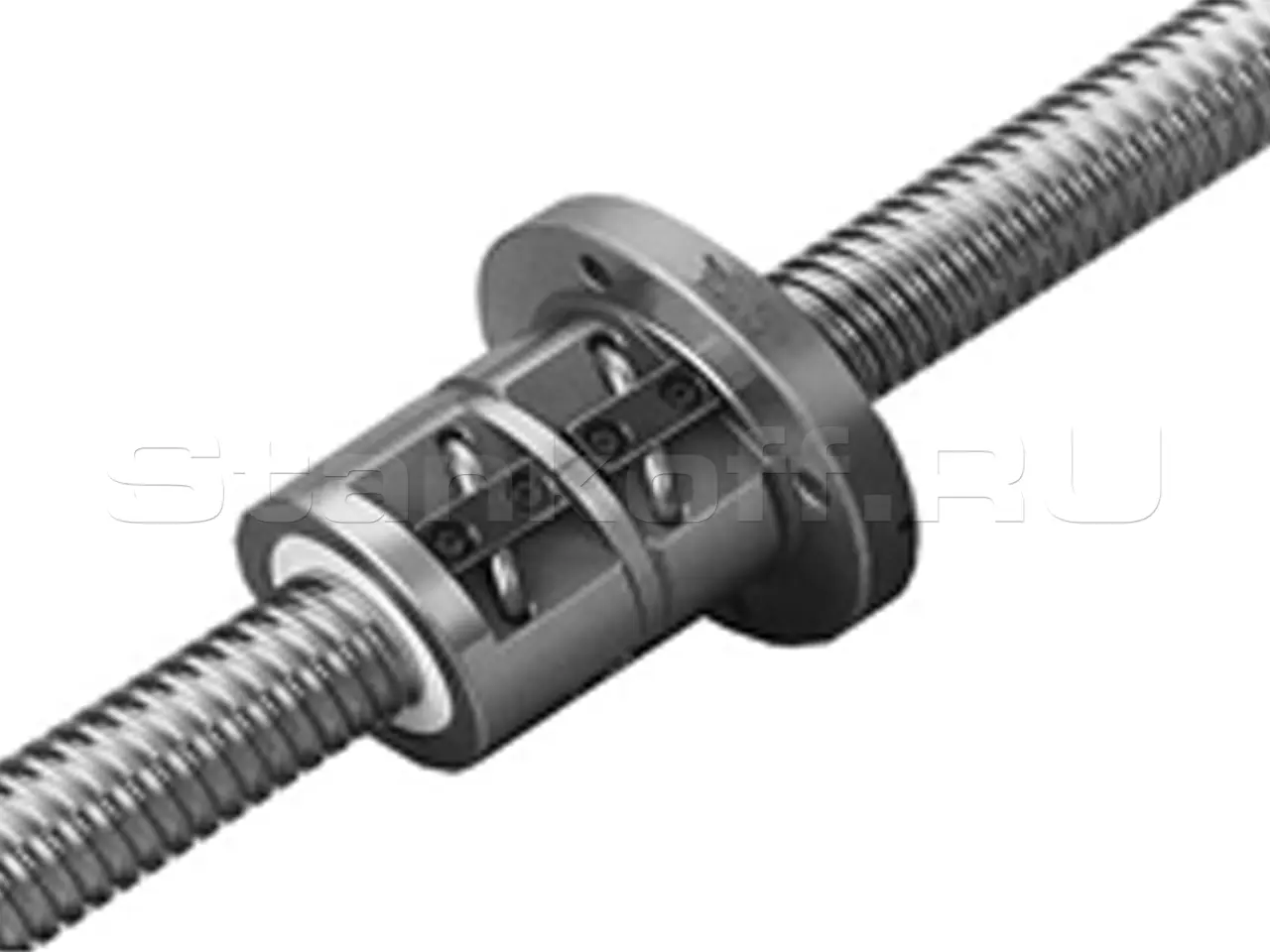

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3.
К каждой гайке ШВП подведена трубка импульсной смазки

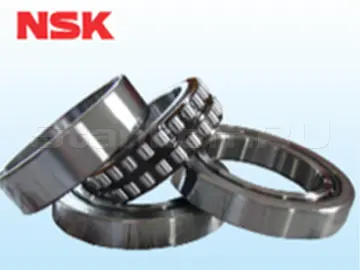

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью

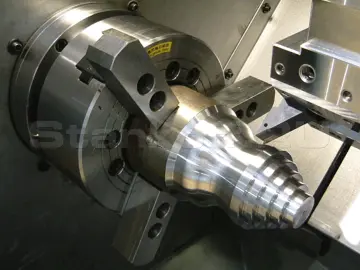

Гидравлический 3-х кулачковый патрон

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

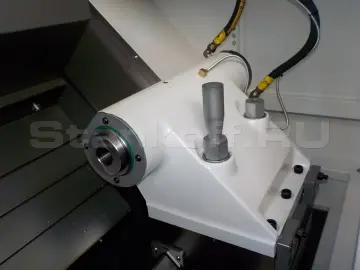

Задняя бабка

На станке установлена задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управлять перемещением задней бабки можно вручную. Ход задней бабки составляет 130 мм. Гидравлическая пиноль задней бабки управляется с педали.

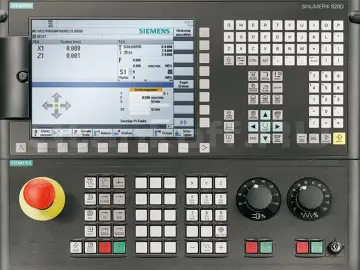

Система ЧПУ Siemens 828D

Изысканная и надежная система ЧПУ
Система ЧПУ оборудована популярным новейшим коммуникационным
портом, картой CF, портом USB и сетевым портом, находящимися на передней панели для
удобного использования. Во время использования карты CF можно закрыть защитную
крышку.
Функция передачи данных
Литая панель управления изготовлена из магниевого сплава.

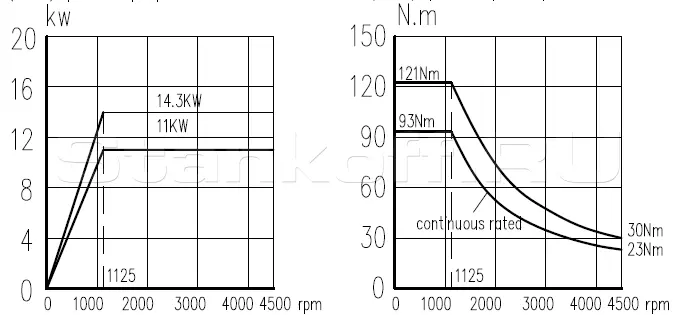

Диаграмма мощности и крутящего момента шпинделя KTL44S/500, 11/14,3 кВт (SIEMENS)

Характеристики

Максимальный диаметр обработки, мм	440
Максимальный диаметр точения над револьверной головкой, мм	260
Максимальный диаметр точения над станиной, мм	300
Максимальная длина обработки, мм	450
Диаметр патрона, дюйм	8
Диаметр отверстия в шпинделе, мм	62
Максимальный диаметр обрабатываемого прутка, мм	51
Диаметр подшипника шпинделя, мм	100
Угол наклона станины, град.	45
Перемещения по осям Х/Z, мм	165/500
Быстрые перемещения по осям X/Z, м/мин	20/24
Точность позиционирования, мкм	±4
Повторяемость, мкм	±2,5
Частота вращения шпинделя, об./мин.	45 - 4500
Скорость подачи, мм/мин.	0 - 5000
Мощность главного привода, кВт	11/14,3 (SIEMENS)
Торец шпинделя	А2-6
Количество инструмента	8
Сечение инструмента	25х25 мм / Ф40мм отверстие в расточном блоке
Время смены инструмента, сек.	0,45/1,2
Диаметр пиноли задней бабки, мм	80
Конус пиноли задней бабки	Морзе 4
Ход пиноли задней бабки, мм	130
Габаритные размеры (с транспортером стружки), мм	4 150 х 1 620 х 1760
Масса, кг	4 000

Комплектация

Система ЧПУ Siemens 828D
Гидравлическая револьверная головка на 8 позиций
Комплект вспомогательной оснастки (4 расточных блока, 4 прижимных планки для проходного резца, переходные втулки – 3шт.)
Гидравлическая пиноль задней бабки
Бесступенчатое регулирование скорости вращения шпинделя
Гидравлический 3-х кулачковый патрон 8” с полым цилиндром (Тайвань)
Комплект сырых кулачков
Комплект каленых кулачков
Педаль зажима/разжима патрона
Транспортер для удаления стружки с тележкой
Кабинетная защита зоны резания
Освещение рабочей зоны
Система подачи СОЖ
Интерфейс подключения пруткоподатчика
Теплообменник электрошкафа
Автоматическая система смазки
Инструмент для обслуживания станка
