Автоматическая линия штамповки SZK-125
/ 2
Краткие характеристики
Артикул
SZK-125
| Параметры кривошипного пресса | |
| Номинальное усилие,тонн | 125 |
| Расстояние до НМТ для набора номинального усилия, мм | 3 |
| Количество ходов в минуту, ход/мин | 160-240 |
| Длина хода ползуна, мм | 30 |
| Максимальная закрытая высота, мм | 350-400 |
| Регулировка закрытой высоты, мм | 50 |
| Расстояние между колоннами, мм | 1160 |
| Размер бокового отверстия, мм | 600x150 |
| Размер отверстия для извлечения отходов, мм | 400x150 |
| Габариты плиты ползуна, мм | 1000x550 |
| Габариты подштамповой плиты, мм | 1100x600x150 |
| Давление воздуха в системе, кг/см² | 6 |
| Мощность главного двигателя, кВт | 18,5×4 |
| Габаритные размеры (ДxШxВ), мм | 1872x1570x3576 |
| Параметры автоматического податчика полосы | |
| Ширина полосы, мм | 20-200 |
| Диапазон толщины полосы, мм | 0,1-2 |
| Максимальная скорость подачи, м/мин | 24 |
| Габариты (Д×Ш×В), мм | 650x450x400 |
| Вес, кг | 80 |
| Параметры разматывающего устройства | |
| Макс. ширина полосы, мм | 200 |
| Диапазон толщины полосы, мм | 0,1-2 |
| Внутренний диаметр рулона, мм | 450-530 |
| Наружный диаметр рулона, мм | 1200 |
| Макс. вес рулона, кг | 1500 |
| Габариты (Д×Ш×В), мм | 1200×700×950 |
| Вес, кг | 1500 |
| Параметры правильного устройства | |
| Ширина полосы, мм | 20-200 |
| Диапазон толщины полосы, мм | 0,1-2 |
| Внутренний диаметр рулона, мм | 450 |
| Наружный диаметр рулона, мм | 1200 |
| Макс. скорость, м/мин | 60 |
| Габариты (Д×Ш×В), мм | 2000×1400×800 |
| Вес, кг | 1300 |
Конструктив
Автоматическая линия штамповки SZK-125 предназначена для стабильной серийной штамповки листового и рулонного металла.
Управление прессом и системой подачи осуществляется централизованно с помощью ПЛК с поддержкой различных режимов штамповки. В конструкции применяются импортные ключевые компоненты, предусмотрена защита от перегрузки, а автоматическая подача материала обеспечивает равномерный шаг, сокращает участие оператора и повышает производительность оборудования.
Станартная комплектация

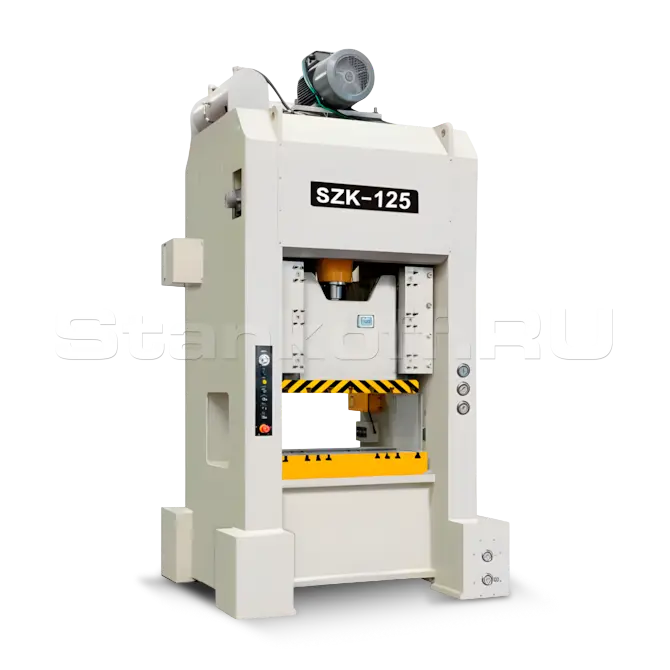

Однокривошипный пресс
Жёсткая портальная конструкция и кривошипный механизм обеспечивают устойчивую работу и стабильную точность при высокой производительности.

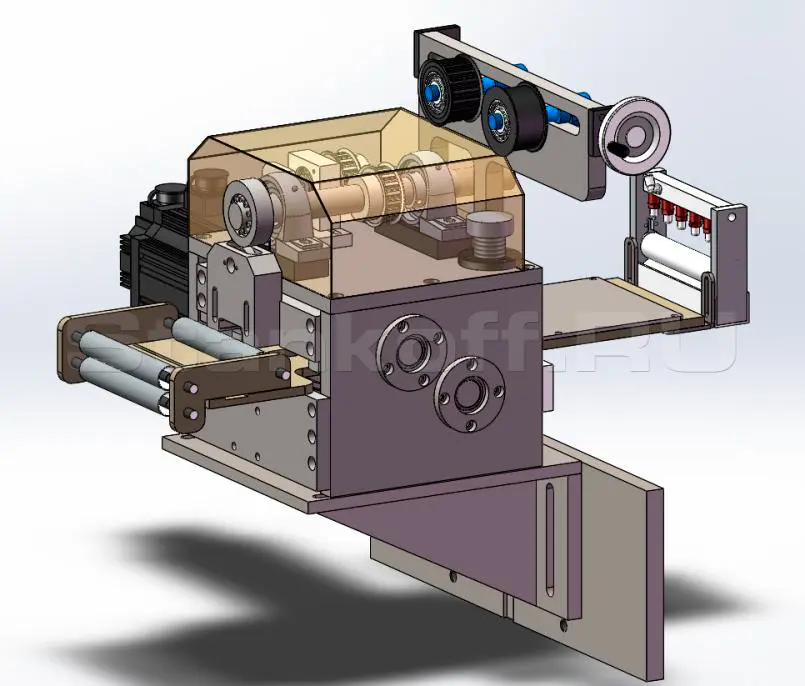

Автоматический податчик
Сервоприводный автоматический податчик предназначен для точной и стабильной подачи листового и рулонного материала толщиной до 2 мм и шириной до 200 мм в прессовое оборудование со скоростью до 24 м/мин.

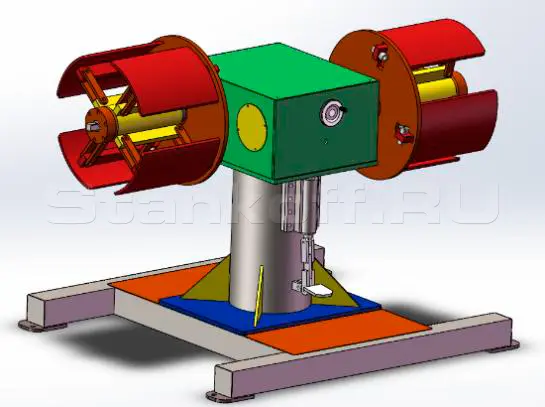

Двухсторонний разматыватель
Двухсторонний усиленный разматыватель рулонного материала предназначен для установки, удержания и стабильной размотки металлической ленты перед подачей в прессовую линию. Конструкция рассчитана на рулоны с внутренним диаметром 450–530 мм и наружным диаметром до 1200 мм, обеспечивая удобную работу с тяжелым рулонным материалом и сокращая время переналадки.

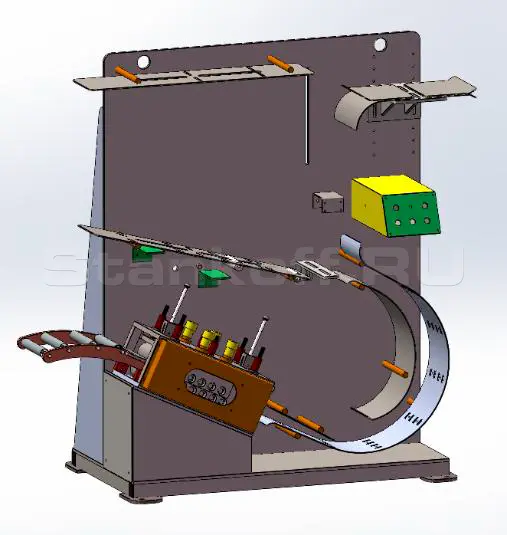

Правильное оборудование
Правильное оборудование S-типа предназначено для выравнивания и снятия внутренних напряжений с рулонного металлического материала перед его подачей в пресс. Скорость выравнивания до 60 м/мин.

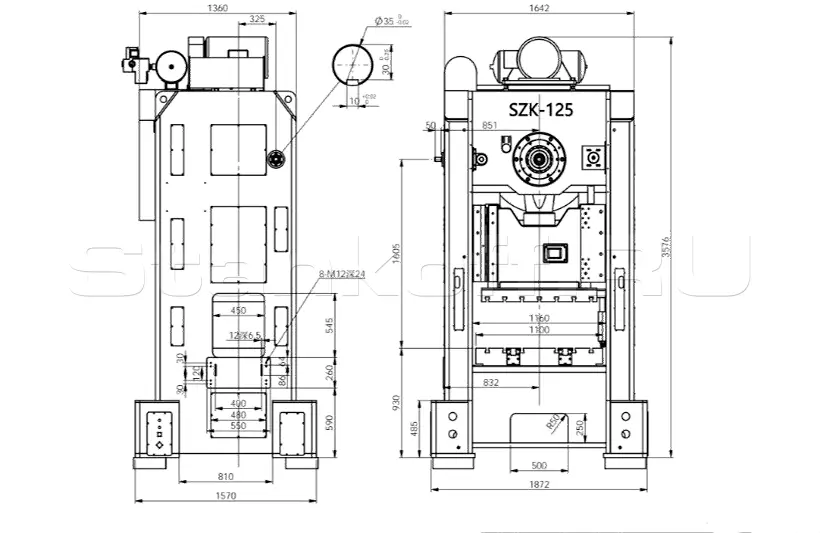

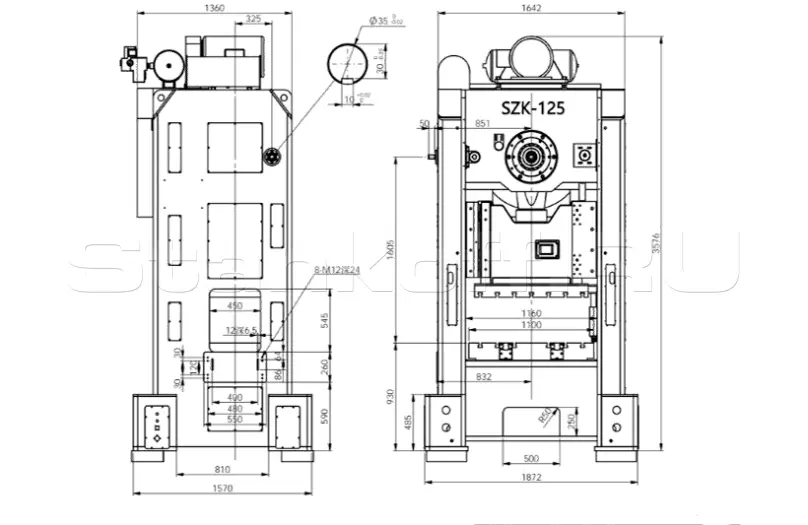

Габаритные параметры
Габаритные параметры поверхности ползуна
Характеристики
| Параметры кривошипного пресса | |
| Номинальное усилие,тонн | 125 |
| Расстояние до НМТ для набора номинального усилия, мм | 3 |
| Количество ходов в минуту, ход/мин | 160-240 |
| Длина хода ползуна, мм | 30 |
| Максимальная закрытая высота, мм | 350-400 |
| Регулировка закрытой высоты, мм | 50 |
| Расстояние между колоннами, мм | 1160 |
| Размер бокового отверстия, мм | 600x150 |
| Размер отверстия для извлечения отходов, мм | 400x150 |
| Габариты плиты ползуна, мм | 1000x550 |
| Габариты подштамповой плиты, мм | 1100x600x150 |
| Давление воздуха в системе, кг/см² | 6 |
| Мощность главного двигателя, кВт | 18,5×4 |
| Габаритные размеры (ДxШxВ), мм | 1872x1570x3576 |
| Параметры автоматического податчика полосы | |
| Ширина полосы, мм | 20-200 |
| Диапазон толщины полосы, мм | 0,1-2 |
| Максимальная скорость подачи, м/мин | 24 |
| Габариты (Д×Ш×В), мм | 650x450x400 |
| Вес, кг | 80 |
| Параметры разматывающего устройства | |
| Макс. ширина полосы, мм | 200 |
| Диапазон толщины полосы, мм | 0,1-2 |
| Внутренний диаметр рулона, мм | 450-530 |
| Наружный диаметр рулона, мм | 1200 |
| Макс. вес рулона, кг | 1500 |
| Габариты (Д×Ш×В), мм | 1200×700×950 |
| Вес, кг | 1500 |
| Параметры правильного устройства | |
| Ширина полосы, мм | 20-200 |
| Диапазон толщины полосы, мм | 0,1-2 |
| Внутренний диаметр рулона, мм | 450 |
| Наружный диаметр рулона, мм | 1200 |
| Макс. скорость, м/мин | 60 |
| Габариты (Д×Ш×В), мм | 2000×1400×800 |
| Вес, кг | 1300 |
Комплектация
- Электродвигатель Тайвань / Китай
- Частотный преобразователь Тайвань / Китай
- ПЛК Delta (Тайвань)
- Электрические компоненты Schneider / OMRON (Франция / Япония)
- Блок подготовки воздуха AirTAC (Тайвань)
- Защита от перегрузки Япония
- Электромагнитный клапан AirTAC (Тайвань)
- Двойной электромагнитный клапан безопасности TOYOOKI (Япония)
- Автоматическая система смазки CNP (Китай)
- Световой барьер безопасности Ryan (Китай)
- Кривошипный пресс
- Автоматический податчик
- Двухсторонний разматыватель
- Правильное оборудование
