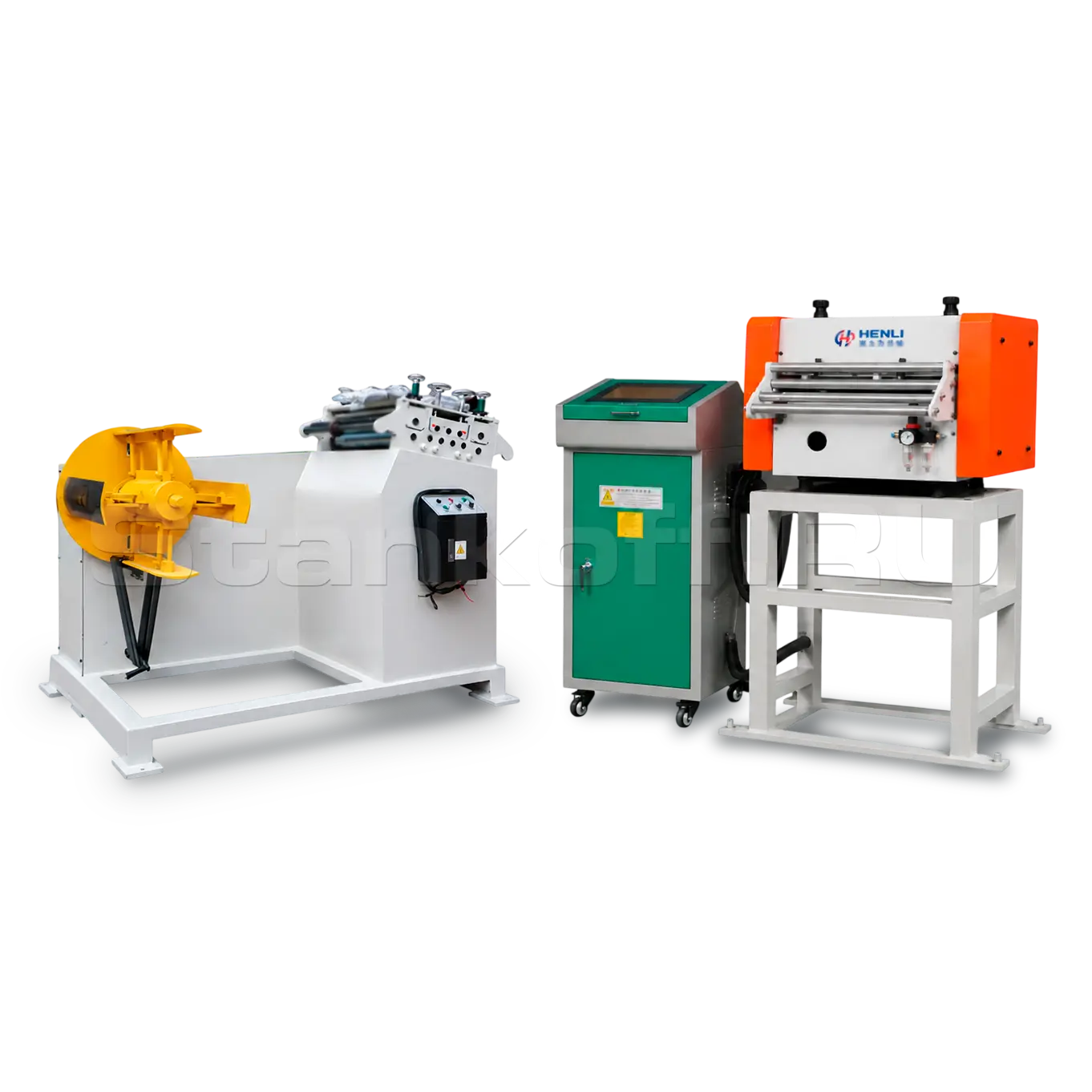

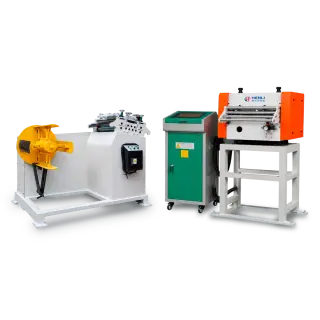

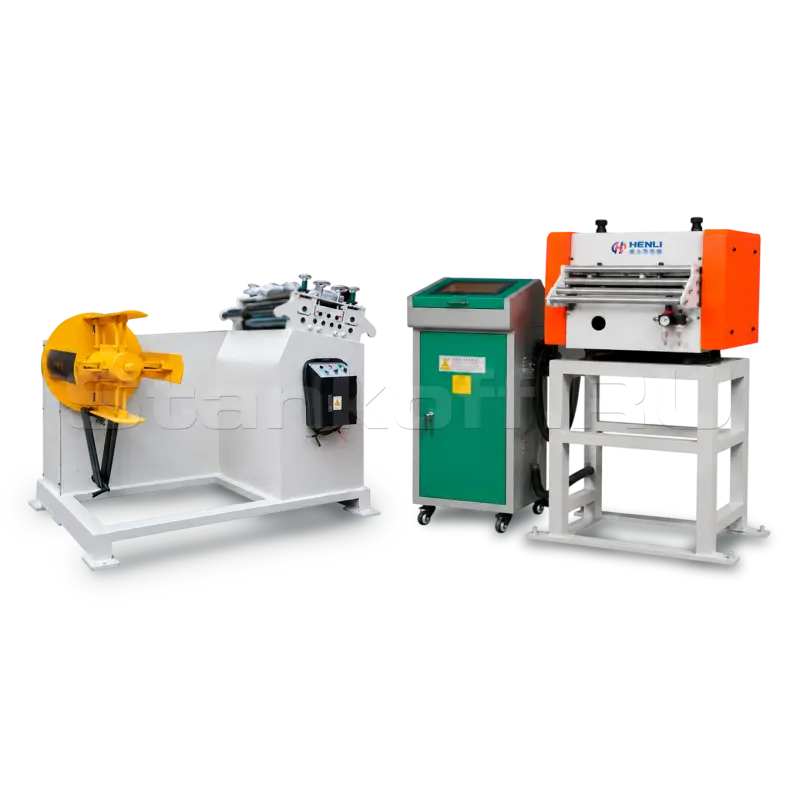

Автоматическая линия на базе устройств размотки, правки и подачи из рулона UL-NCF-200
| Автоматический податчик полосы с ЧПУ | |
| Ширина полосы, мм | 50-200 |
| Диапазон толщины полосы, мм | 0,3-3,2 |
| Максимальная длина подачи, мм | 10000 |
| Точность подачи, мм | ±0,1 |
| Максимальная скорость подачи, м/мин | 20 |
| Мощность сервомотора, кВт | 1 |
| Напряжение питания, В | 380 |
| Габариты (Д×Ш×В), мм | 1020x1100x1150 |
| Вес, кг | 650 |
| Разматывающе-правильное устройство | |
| Ширина полосы, мм | 50-200 |
| Диапазон толщины полосы, мм | 0,35-3,2 |
| Внутренний диаметр рулона, мм | 450-530 |
| Наружный диаметр рулона, мм | 1200 |
| Максимальный вес рулона, кг | 2000 |
| Максимальная скорость подачи, м/мин | 15 |
| Раскрытие сердечника | ручное |
| Мощность основного двигателя, кВт | 3 |
| Габариты (Д×Ш×В), мм | 1300×1200×1850 |
| Вес, кг | 1000 |
Конструктив

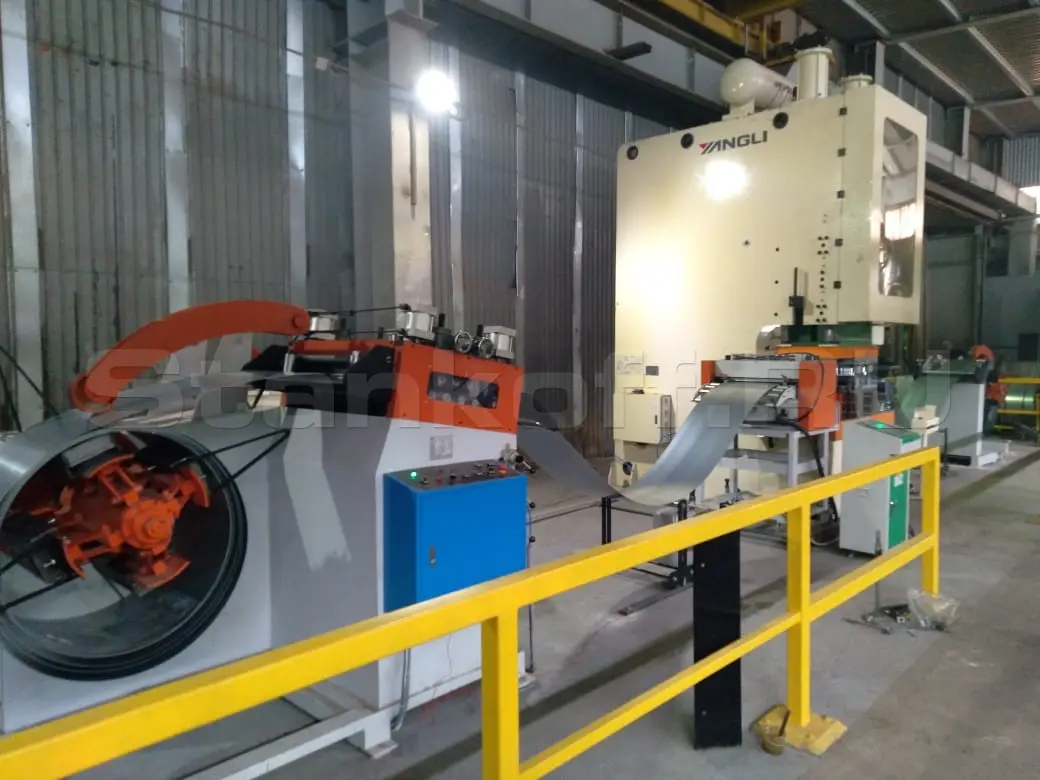

Линия объединяет размотчик, правильное устройство и сервоподатчик в единую систему, обеспечивая выравнивание материала, точную автоматическую подачу и стабильную синхронизацию с основным оборудованием. Решение позволяет сократить время переналадки, повысить производительность и обеспечить высокую повторяемость операций при серийном производстве.
Линия оптимально подходит для автоматизации процессов штамповки, пробивки, резки в размер и производства деталей из углеродистой, нержавеющей и цветной стали. Оборудование эффективно применяется при изготовлении электротехнических компонентов, крепежных изделий, автомобильных деталей, бытовой техники, клемм, соединителей, ламелей электродвигателей и других серийных металлических изделий.
Состав линии

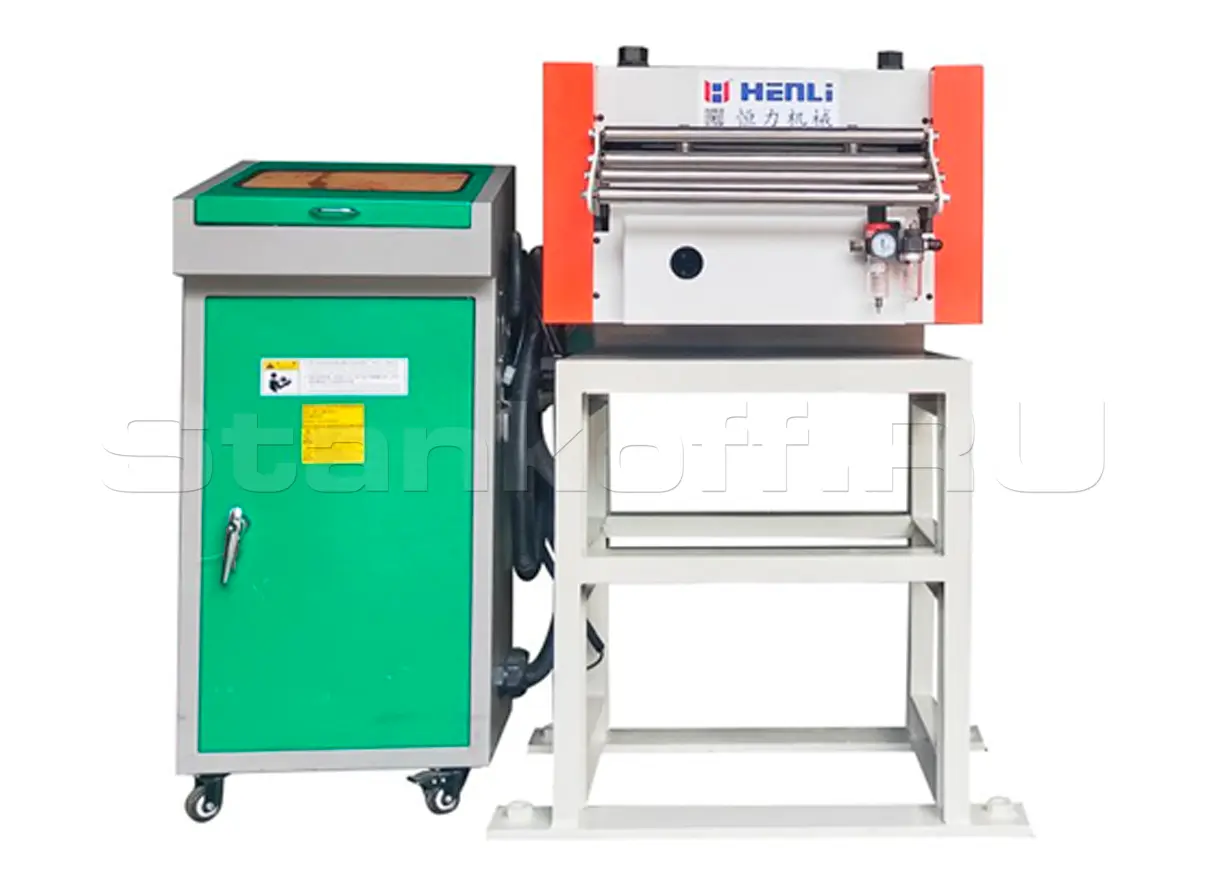

Автоматический податчик полосы c ЧПУ
• Ручная настройка ширины ленты
• Пневматическое раскрытие роликов (механическое опционально)
• Система измерения длины поданной ленты
• Система ЧПУ c 7” сенсорным экраном

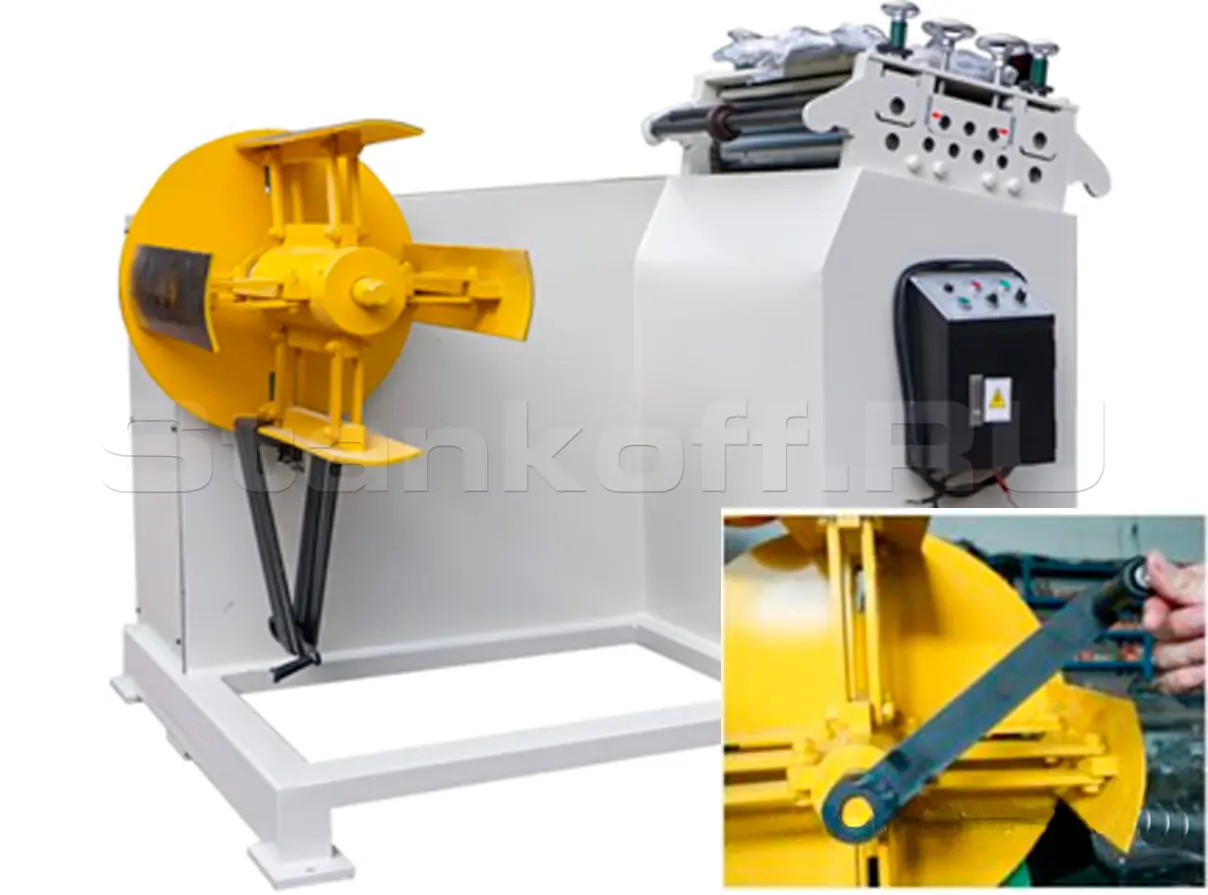

Комбинированное размотчно-правильное устройство
Характеристики
| Автоматический податчик полосы с ЧПУ | |
| Ширина полосы, мм | 50-200 |
| Диапазон толщины полосы, мм | 0,3-3,2 |
| Максимальная длина подачи, мм | 10000 |
| Точность подачи, мм | ±0,1 |
| Максимальная скорость подачи, м/мин | 20 |
| Мощность сервомотора, кВт | 1 |
| Напряжение питания, В | 380 |
| Габариты (Д×Ш×В), мм | 1020x1100x1150 |
| Вес, кг | 650 |
| Разматывающе-правильное устройство | |
| Ширина полосы, мм | 50-200 |
| Диапазон толщины полосы, мм | 0,35-3,2 |
| Внутренний диаметр рулона, мм | 450-530 |
| Наружный диаметр рулона, мм | 1200 |
| Максимальный вес рулона, кг | 2000 |
| Максимальная скорость подачи, м/мин | 15 |
| Раскрытие сердечника | ручное |
| Мощность основного двигателя, кВт | 3 |
| Габариты (Д×Ш×В), мм | 1300×1200×1850 |
| Вес, кг | 1000 |
Комплектация
- Комбинированное размоточно-правильное устройство
- Атоматический податчик с ЧПУ
