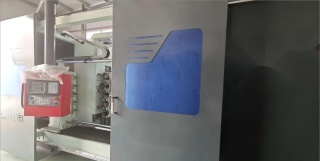

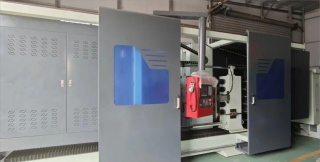

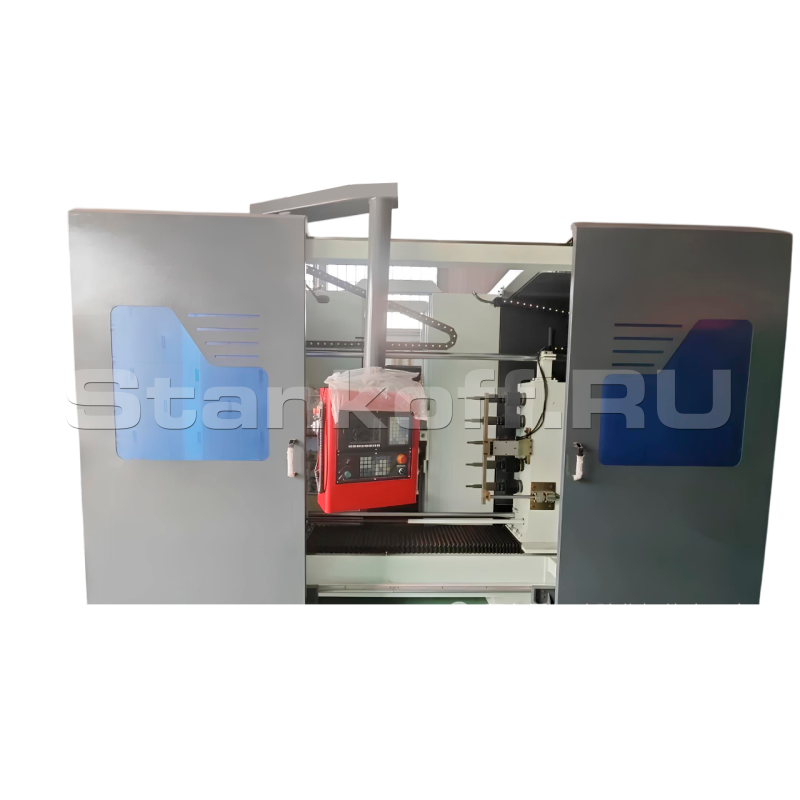

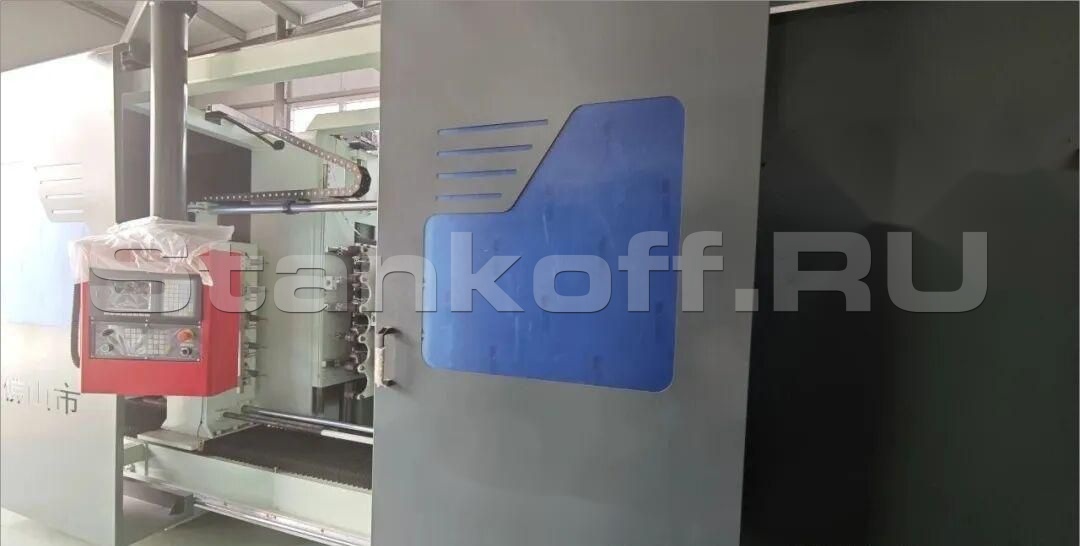

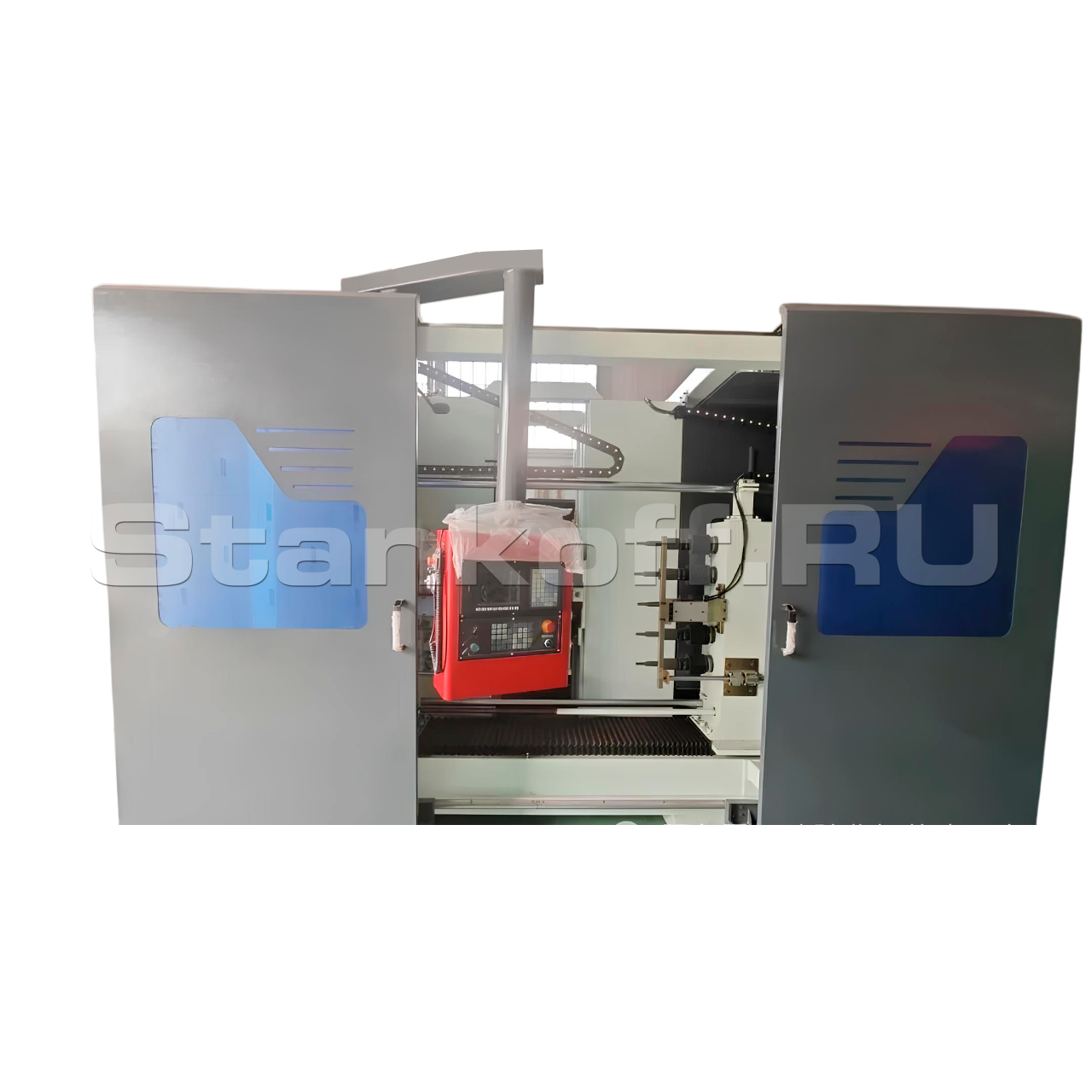

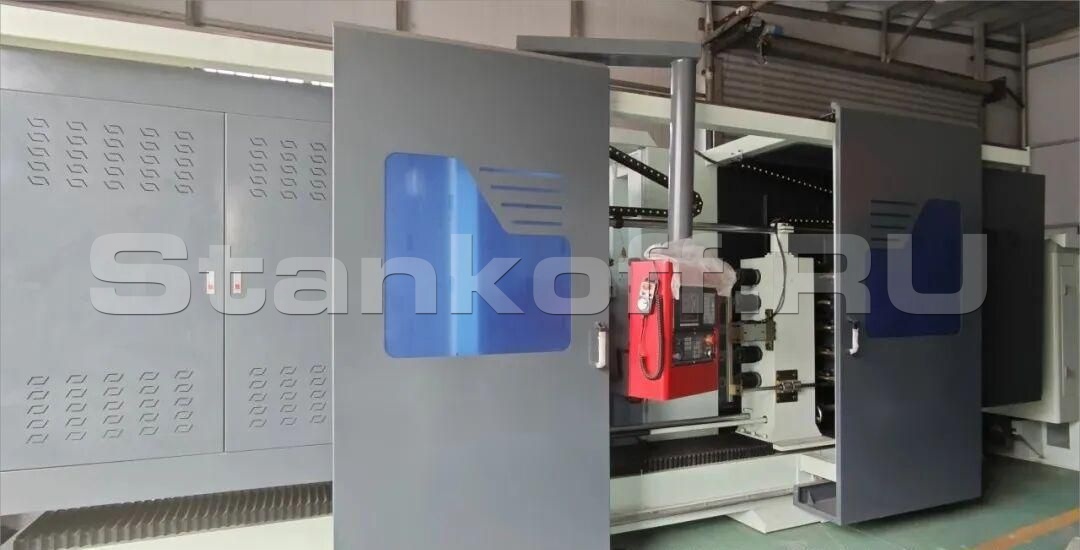

Копировально-фрезерный станок с ЧПУ MXZ8012-5

Станок для фрезерования, сверления и шлифования массива дерева с ЧПУ MXZ8012-5 представляет собой многофункциональный обрабатывающий центр, предназначенный для комплексной обработки деревянных заготовок. Оборудование объединяет в одном устройстве функции фрезерования, гравировки, сверления, прорезания пазов и шлифования поверхности, что позволяет выполнять полный цикл обработки без переналадки на другом оборудовании.

• Многофункциональность: Один станок заменяет несколько единиц оборудования (фрезерный, сверлильный, шлифовальный);
• Высокая эффективность: Процесс автоматизирован, требуется только ручная загрузка и разгрузка заготовок;
• Экономия затрат: Один оператор может контролировать работу нескольких станков одновременно;
• Безопасность: Минимальное вмешательство оператора в процесс обработки снижает риск травматизма;
• Высокая точность и стандартизация: Система ЧПУ обеспечивает точное позиционирование и повторяемость результатов;
• Поддержка CAD/CAM: Станок работает с программами, созданными в таких системах, как CAD, ArtCAM, UG;
• Комплектация: Включает сервомоторы, приводы, кабельную продукцию и комплект оснастки (центрирующие вилки и штифты).

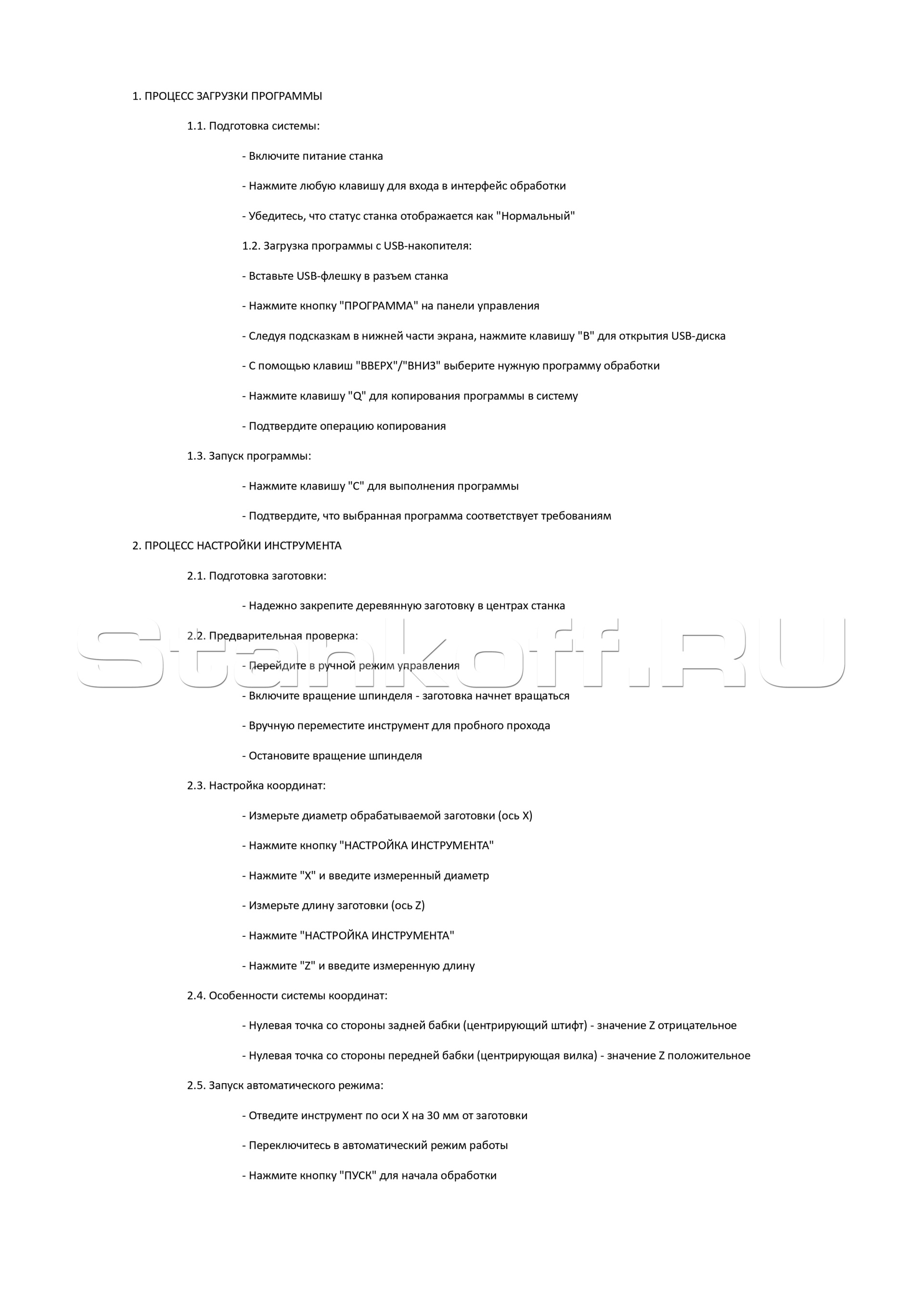

1. Подключение коммуникаций: подключите источник питания и источник воздуха;

2. Настройка загрузочной стойки и центрирование заготовки: отрегулируйте загрузочную стойку так, чтобы она совпадала с центральной точкой заготовки;

    • Вручную загрузите заготовку, поместив ее центр на левую центрирующую вилку;

    • Вручную отрегулируйте положение заднего цилиндра с помощью ручного выталкивателя;

    • Убедитесь, что правый выталкивающий штифт совпадает с центром заготовки;

    • Нажмите кнопку выталкивателя, чтобы зафиксировать заготовку с помощью пневматического давления;

    • Убедитесь, что заготовка надежно закреплена.

3. Система координат станка

    • Ось X: подача инструмента в продольном направлении;

    • Ось Z: длина обработки;

    • Ось A: вертикальное перемещение инструмента;

    • Ось B: поворот и смена инструмента;

    • Ось C: делительная (индексная) ось.

4. Настройка инструментов

    4.1. Фреза (T0101)

        • Нажмите кнопку "Ручной режим" на экране, затем кнопку маховика;

        • С помощью ручки выбора оси выберите нужную ось, например ось B;

        • Нажмите кнопку с левой стороны маховика (индикатор оси B начнет мигать);

        • Поверните ручку индексации для выполнения операции подачи;

        • Поверните маховик на ось B, выберите инструмент;

        • Запишите данные оси B, отображаемые на экране, как точку выбора инструмента;

        • Расположите инструмент так, чтобы одна режущая кромка проходила над древесиной в точке X0;

        • Нажмите кнопку F6 на экране для перехода в режим настройки инструмента;

        • Нажмите букву X и введите данные 0, нажмите "Подтвердить";

        • Поворачивайте ось A, пока инструмент не коснется поверхности древесины в точке A0;

        • Нажмите кнопку F6 на экране для перехода в режим настройки инструмента;

        • Нажмите кнопку "Вверх", выберите букву A и введите 0, нажмите "Подтвердить";

        • Настройка длины инструмента по оси Z: с левой стороной бруса в качестве нуля;

        • Переместите инструмент так, чтобы он только выходил из левой стороны бруса для установки нулевой точки;

        • Нажмите F6 для входа в режим настройки инструмента;

        • Выберите букву Z, введите 0, затем нажмите "Подтвердить";

        • После завершения настройки инструмента отведите его от древесины.

    4.2. Токарный инструмент (T0202)

        • С помощью маховика выберите ось B;

        • Поверните инструмент к токарному инструменту;

        • Запишите текущие данные оси B как точку выбора инструмента ;

        • Нажмите букву S на экране, введите скорость вращения S500 для активации режима вращения шпинделя;

        • С помощью маховика прижмите инструмент к дереву;

        • Продвиньте ось X для прорезания 5 миллиметров в дереве;

        • Переместите ось Z влево для прорезания 100 миллиметров;

        • Заблокируйте любое движение инструмента;

        • Измерьте размеры бруса для данных по оси X;

        • При измерении размеров бруса 60 нажмите кнопку F6 на экране для перехода в режим настройки инструмента;

        • Нажмите букву X, введите радиус 30, затем нажмите кнопку подтверждения;

        • С помощью рулетки запишите данные о положении крайнего левого резака на дереве;

        • При показании рулетки 265 нажмите F6 на экране для входа в режим настройки инструмента;

        • Нажмите букву Z, введите данные 265, затем нажмите кнопку подтверждения;

        • После завершения настройки инструмента отведите инструмент от дерева.

    4.3. Инструмент для пазования (T0303)

        • Перед настройкой инструмента сначала обработайте внешнюю форму канавки;

        • В режиме ручного управления сначала выберите инструмент по оси B;

        • Запишите текущие данные по оси B как точку выбора инструмента;

        • После вертикального перемещения центра инструмента по оси A установите нулевую точку;

        • Поворачивайте маховик по оси Z, пока инструмент не коснется левой или правой стороны положения, требующего паза;

        • Установите длину, равную нулю;

        • Поворачивайте маховик по оси X, пока инструмент не коснется поверхности древесины;

        • Установите показание равным 0;

        • При выполнении регулировки размера можно колебать инструмент, наблюдая за данными на экране для программирования;

        • После завершения настройки инструмента отодвиньте его от древесины.

    4.4. Шлифовальная лента

        • В режиме ручного управления сначала выберите шлифовальную ленту для оси B;

        • Сохраните текущие данные оси B как точку выбора инструмента;

        • Расположите ось Z близко к древесине для проверки места шлифования;

        • Установите смещение инструмента на ноль;

        • Расположите ось X близко к древесине так, чтобы шлифовальная лента соприкасалась с поверхностью;

        • Установите эту точку как X0;

        • После завершения настройки инструмента отодвиньте его от древесины.

5. Завершение подготовки: после настройки всех инструментов станок готов к работе в автоматическом режиме по управляющей программе.
