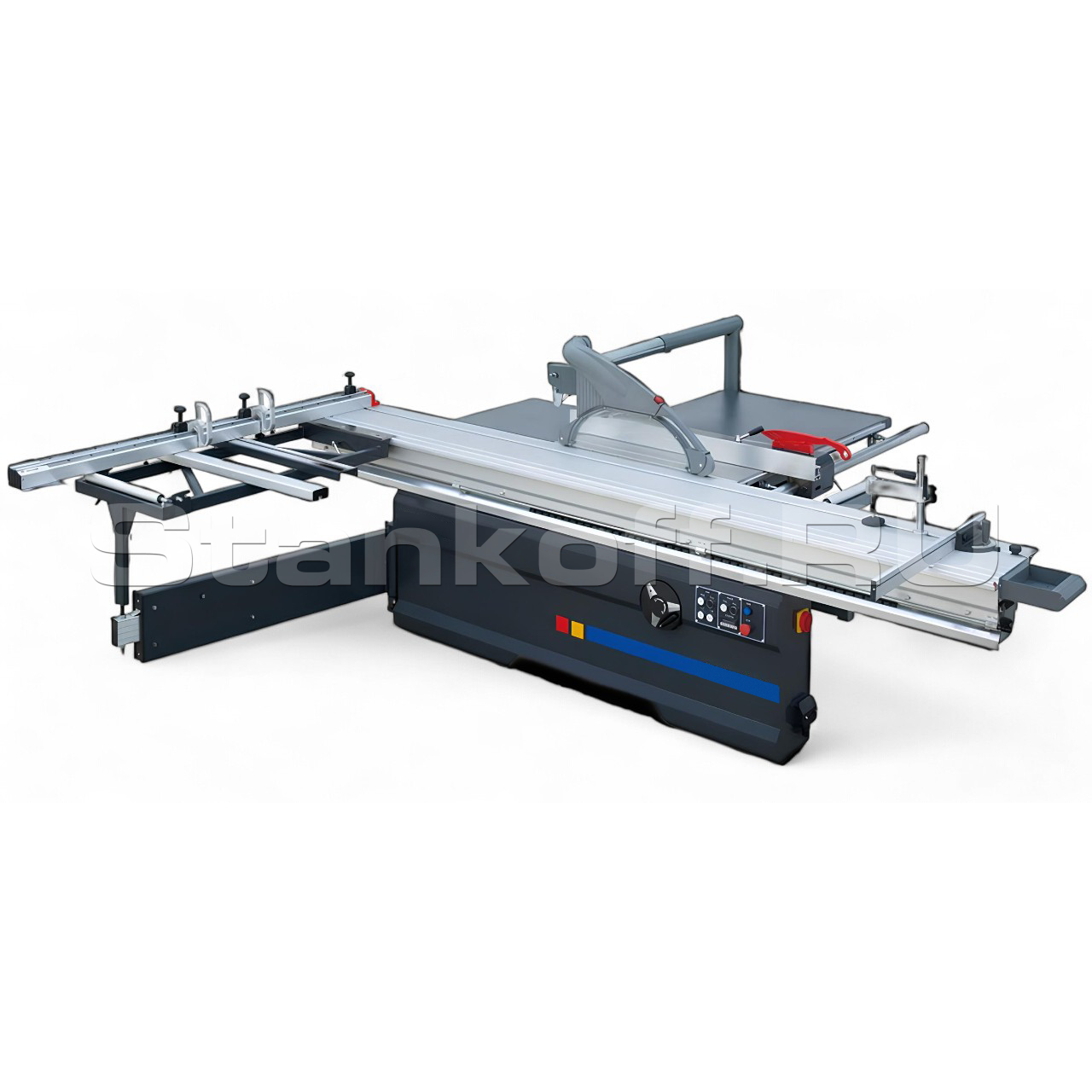

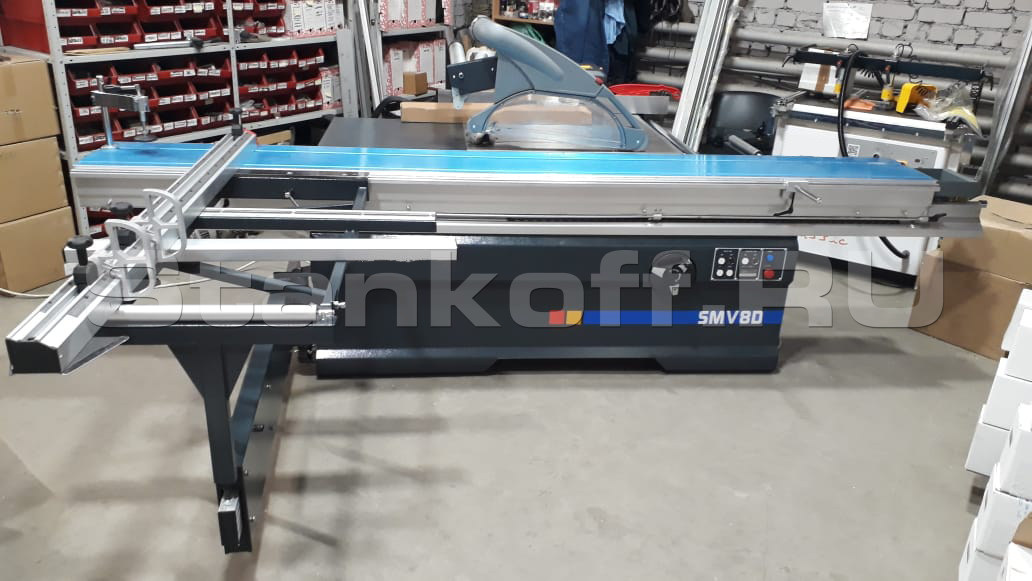

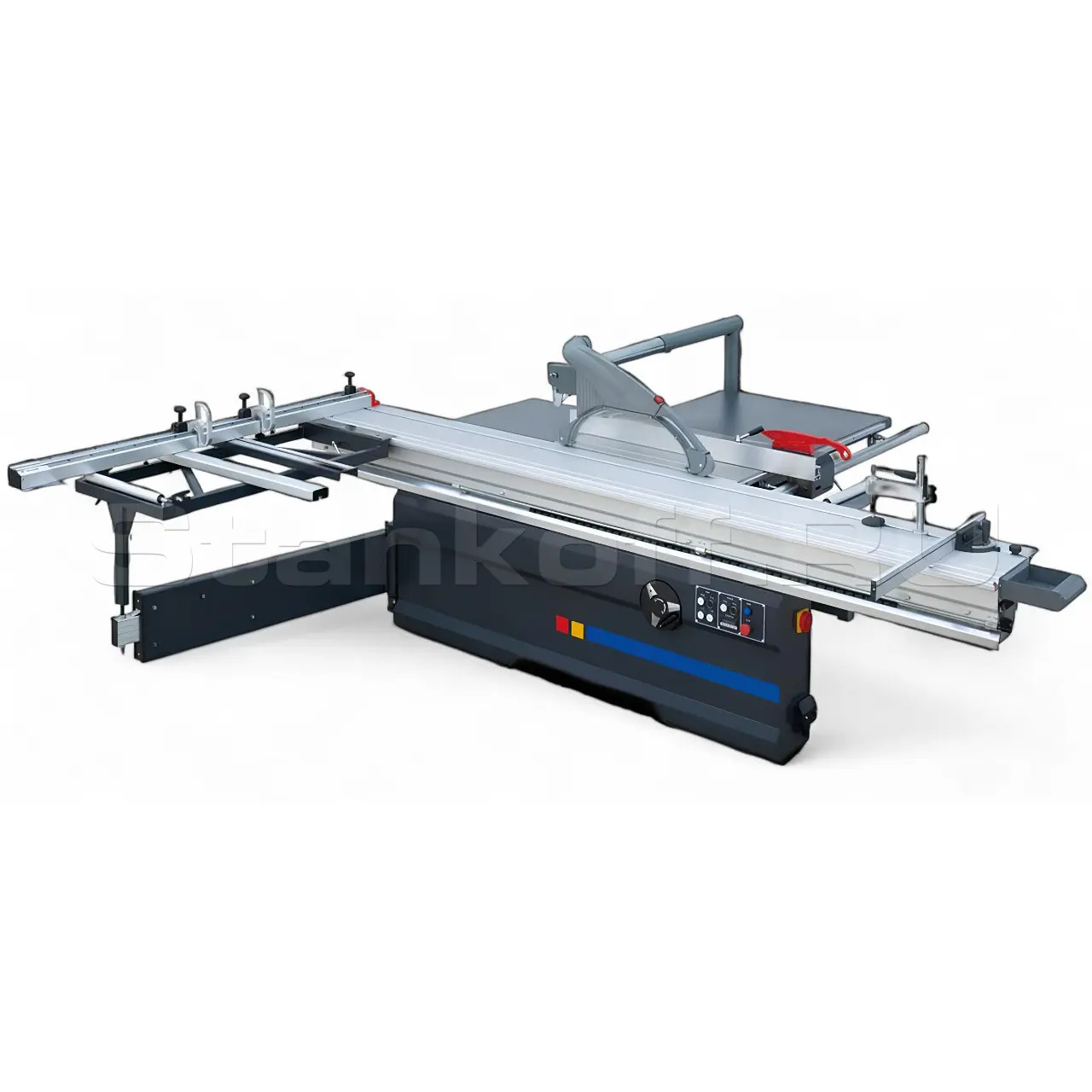

Форматно-раскроечный станок SMV8D предназначен для продольного, поперечного и углового раскроя плитных материалов — МДФ, ДВП, ДСтП, клееных щитов, а также заготовок из массива. Подрезка нижней кромки предотвращает сколы и обеспечивает высокое качество распила.
Станок применяется в цехах и на предприятиях по производству мебели, столярно-строительных изделий, фанеры, клееных щитов и других деревообрабатывающих производствах.

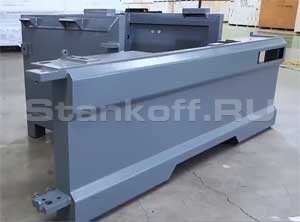

Станина
Станина станка выполнена из прямоугольного профиля 90×40 мм и листовой стали толщиной 4 мм, а передняя часть, к которой крепится каретка, дополнительно усилена 10-мм металлом. Такая конструкция обеспечивает высокую жёсткость, устойчивость к изгибу и скручиванию.

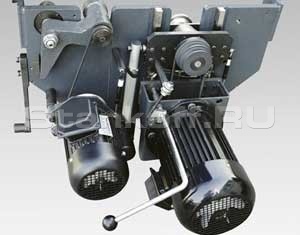

Пильный узел
Литой пильный узел обладает отличными виброгасящими свойствами, что обеспечивает высокое качество распила и долговечность. Подъём и опускание выполняются по линейным подшипникам.

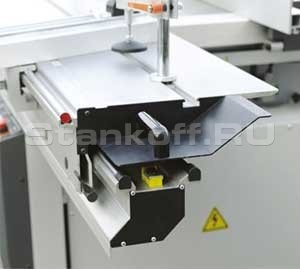

Алюминиевая роликовая каретка
Алюминиевая роликовая каретка шириной 405 мм со стальными цилиндрическими направляющими обеспечивает высокую точность и качество распила. Такой тип каретки считается самым надёжным и долговечным, практически не требуя обслуживания.

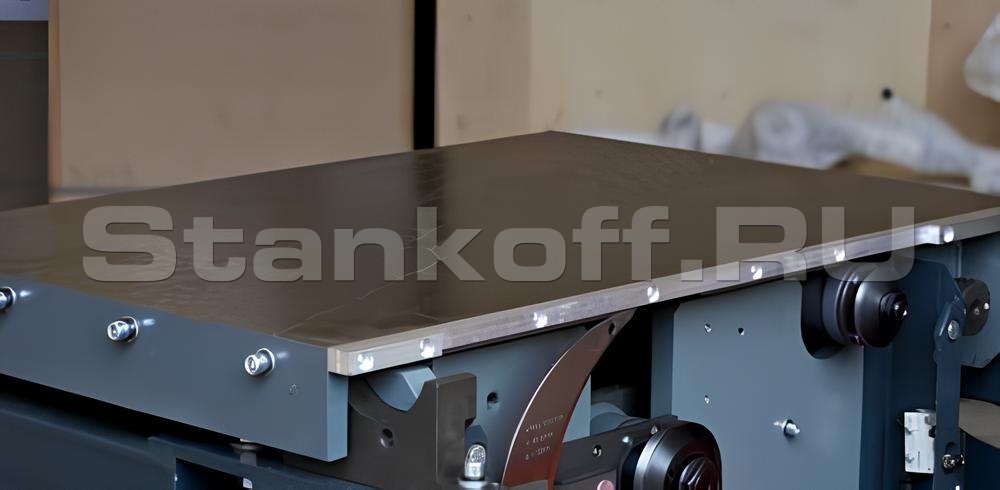

Массивный фрезерованный чугунный стол
Отличается высокой жёсткостью и прочностью, а усилительные рёбра обеспечивают стабильность рабочей поверхности на весь срок службы станка.

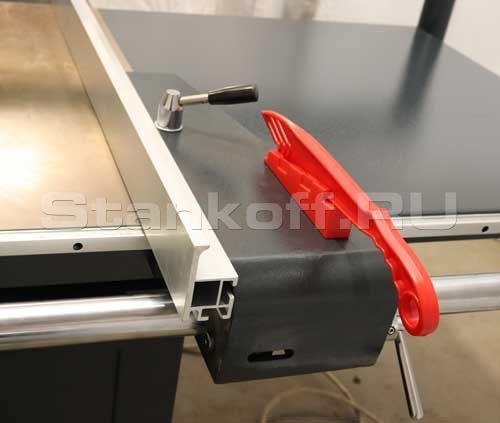

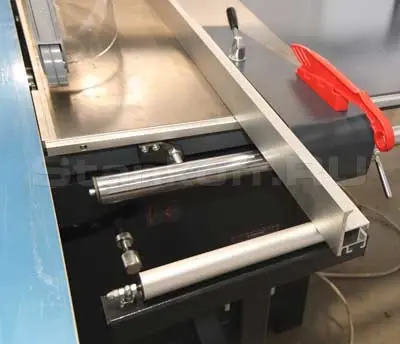

Правый параллельный упор
Имеет чугунное основание и подвижный алюминиевый профиль длиной 1200 мм. Он перемещается по закалённой круглой направляющей диаметром 50 мм, что обеспечивает точность параллельных резов. Для удобной настройки упор оснащён точным зажимом. В комплект входит толкатель.

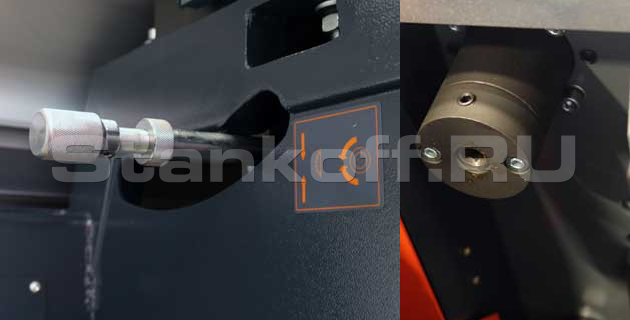

Ручка настройки подрезной пилы по вертикали
Ручка настройки подрезной пилы по вертикали удобно расположена справа от оператора. Точная и надежная система настройки соосности подрезной пилы винт – гайка не имеет лишних промежуточных элементов и позволяет точно и быстро выставить соосность пил, а также сохранить положение пилы в процессе работы.

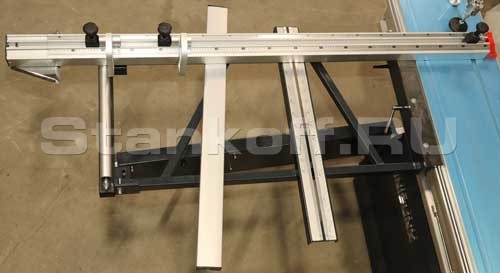

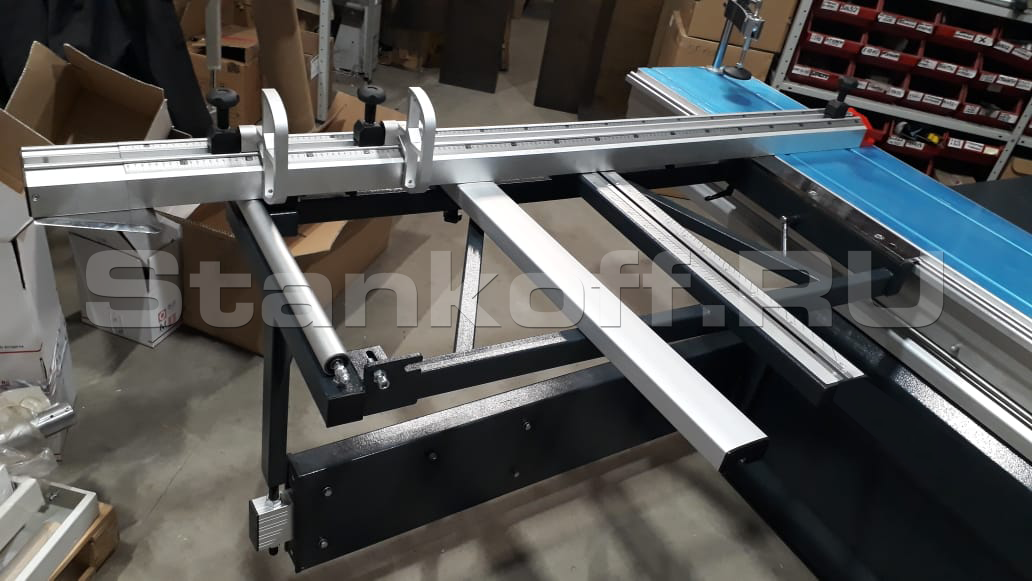

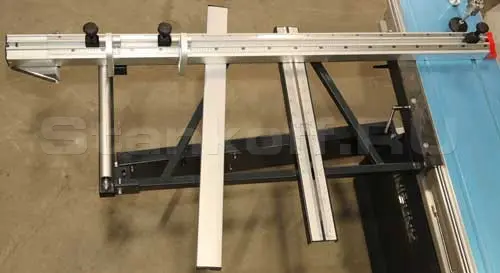

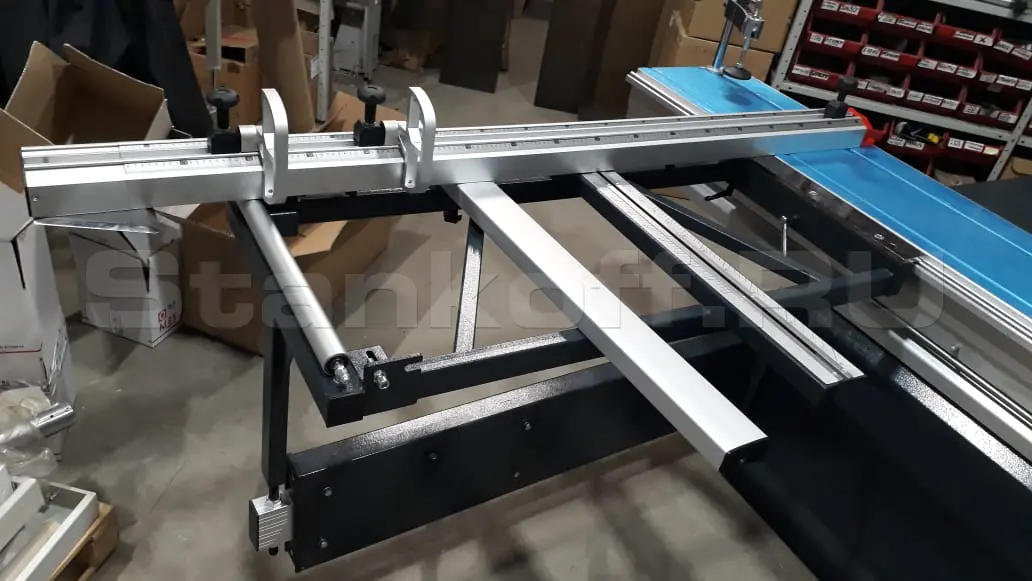

Фронтальный (поперечный) стол
Фронтальный (поперечный) стол размером 1200×530 мм крепится к каретке и оснащён телескопической опорой. Поперечная упорная линейка длиной 1900 мм выдвигается до 3000 мм и имеет два откидных упора с линзами. Поддерживающая планка длиной 1010 мм облегчает работу с крупными листами, а металлический ролик на торце стола упрощает загрузку тяжёлых заготовок.

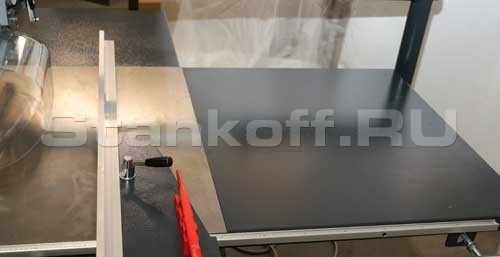

Дополнительные столы справа
Дополнительные столы справа (830×900 мм) и на выходе материала (600×620 мм) увеличивают рабочую поверхность и облегчают раскрой больших листов.
Дополнительный поддерживающий ролик
Дополнительный поддерживающий ролик облегчает работу с крупногабаритными плитными материалами.

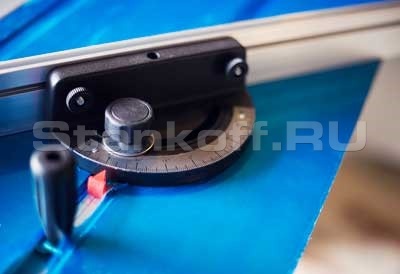

Угловой упор
В стандартную комплектацию станка входит угловой упор для раскроя заготовок, который устанавливается на каретку и настраивается по специальной шкале.

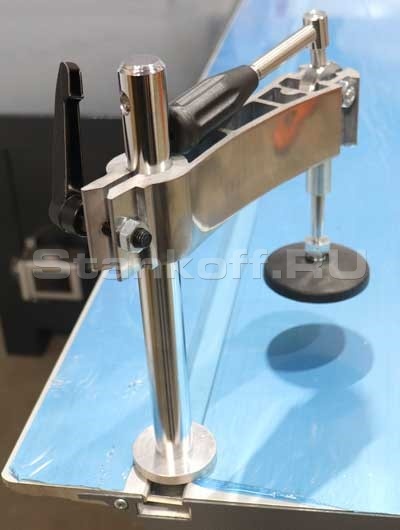

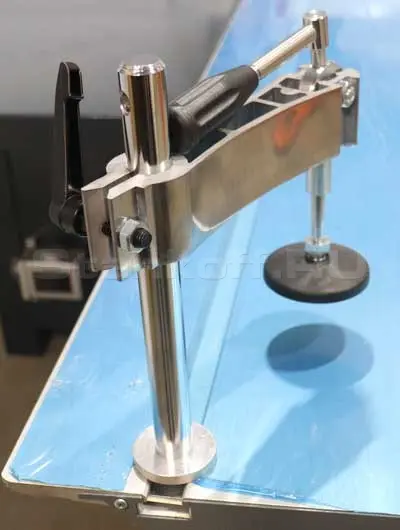

Эксцентриковый прижим
В базовую комплектацию станка входит эксцентриковый прижим для надёжной фиксации детали на каретке.

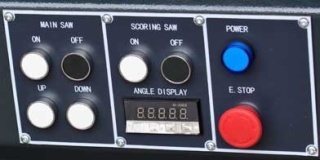

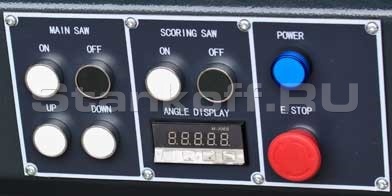

Пульт управления
Пульт управления станка позволяет включать и выключать приводы пил, регулировать вылет основной пилы с помощью электропривода, а угол наклона отображается на электронном дисплее в реальном времени. На панели также есть кнопка аварийной остановки.

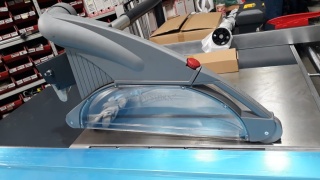

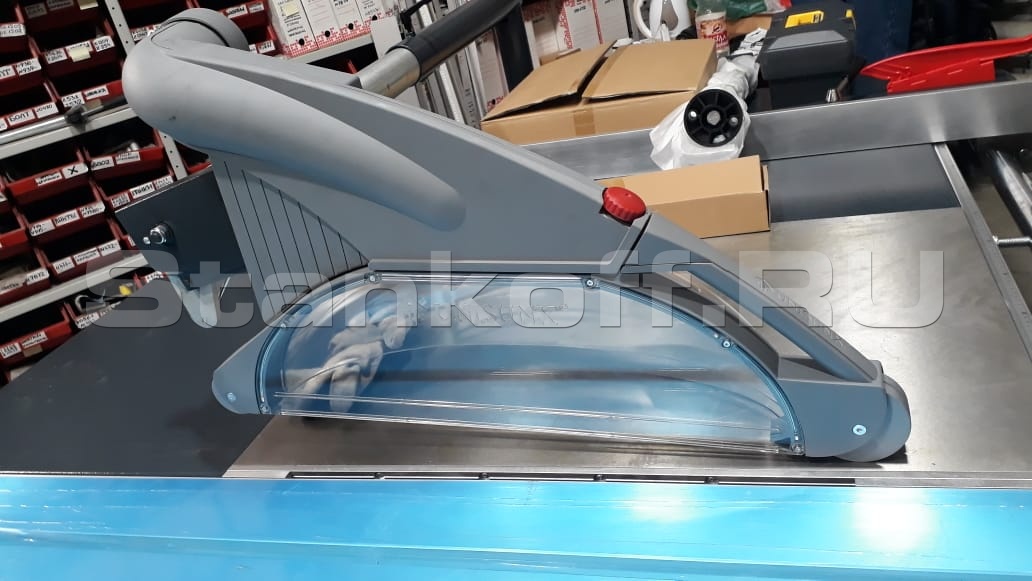

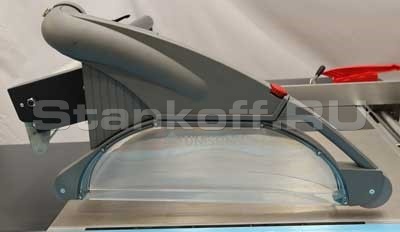

Аспирационный кожух
Большой аспирационный кожух регулируется по высоте с помощью газлифтов, обеспечивая безопасную работу и эффективное пылеудаление даже при пилении под углом. Диаметр патрубка для подключения воздуховода — 80 мм.

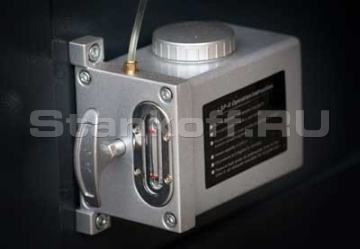

Система смазки направляющих
Для сокращения времени обслуживания станка предусмотрена система смазки направляющих, отвечающих за подъём и опускание основной пилы.

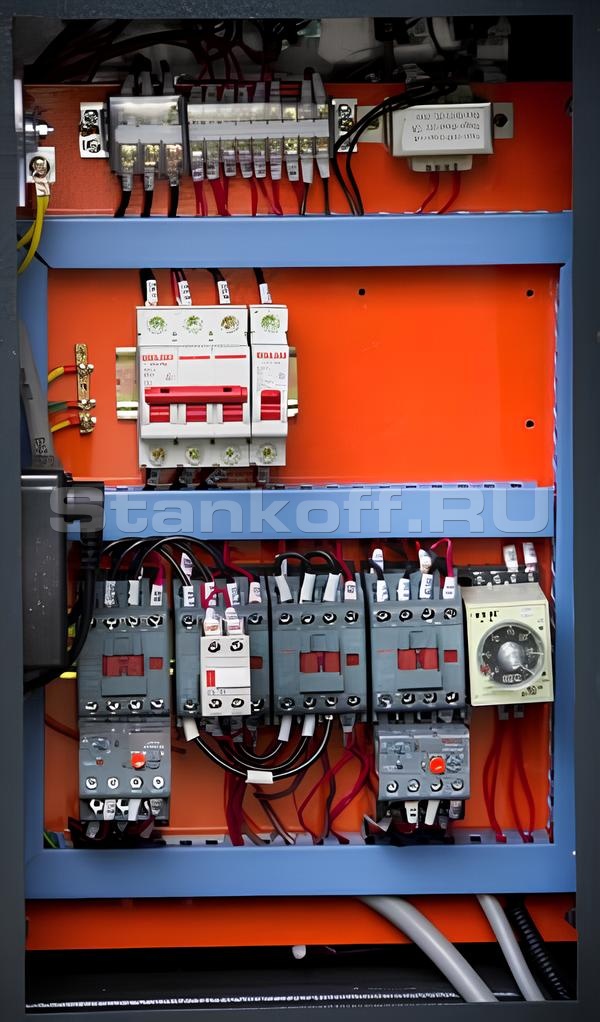

Электрический шкаф
Все электрические компоненты размещены в герметичном пыленепроницаемом шкафу, обеспечивая бесперебойную работу станка в любых условиях.| Длина каретки, мм | 3200 |
| Ширина каретки, мм | 405 |
| Максимальная длина реза, мм | 3200 |
| Максимальная глубина пропила, мм | 80 (пильный диск 300 мм идёт в комплекте) |
| Максимальная глубина пропила при наклоне 45°, мм | 56 |
| Глубина резания подрезной пилы, мм | 0-3,5 |
| Наклон пильного узла | 45°-90° |
| Длина рабочего стола, мм | 900 |
| Ширина рабочего стола, мм | 620 |
| Высота рабочего стола, мм | 850 |
| Правый дополнительный стол (ДxШ), мм | 830x900 |
| Передний дополнительный стол (ДxШ), мм | 1200x530 |
| Ширина пиления по правой параллельной линейке, мм | 1300 |
| Ширина пиления по поперечной упорной линейке, мм | 1800 (3300 – с телескопическим удлинением) |
| Диаметр основной пилы, мм | 300x30 |
| Диаметр подрезной пилы, мм | 120x20 |
| Скорость вращения основной пилы, об/мин | 3000; 4000; 5000 |
| Скорость вращения подрезной пилы, об/мин | 8000 |
| Диаметр патрубков аспирации (нижний), мм | 100 |
| Диаметр патрубков аспирации (верхний), мм | 80 |
| Мощность электродвигателя основной пилы, кВт | 5,5 |
| Мощность электродвигателя подрезной пилы, кВт | 0,75 |
| Длина станка в упаковке, мм | 2160 |
| Ширина станка в упаковке, мм | 1200 |
| Высота станка в упаковке, мм | 1150 |
| Длина подвижной каретки в упаковке, мм | 3450 |
| Ширина подвижной каретки в упаковке, мм | 485 |
| Высота подвижной каретки в упаковке, мм | 340 |
| Вес нетто, кг | 770 |
| Вес брутто, кг | 900 |
