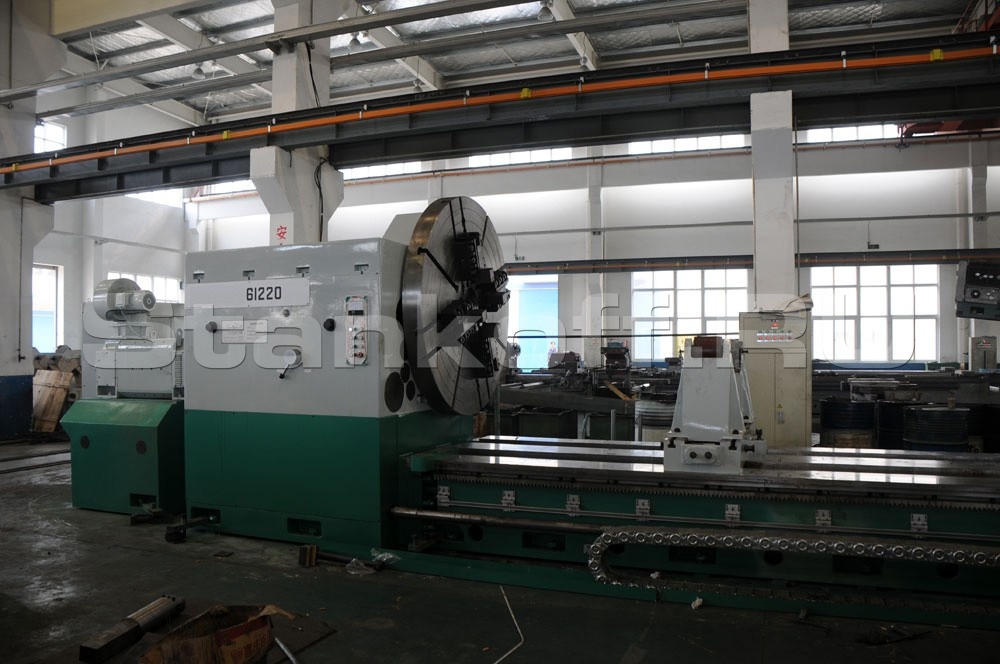

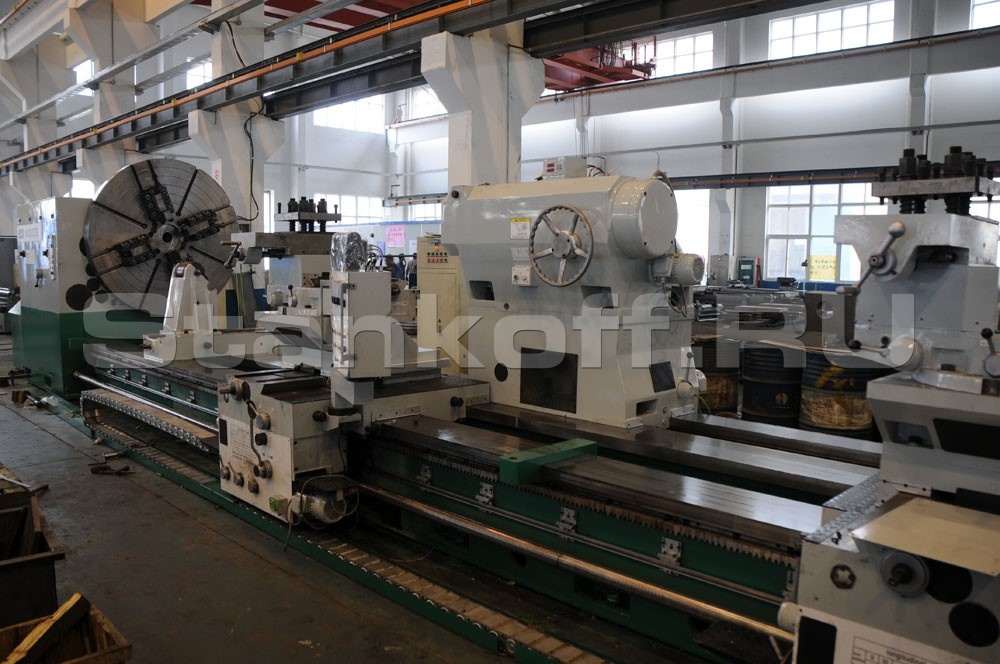

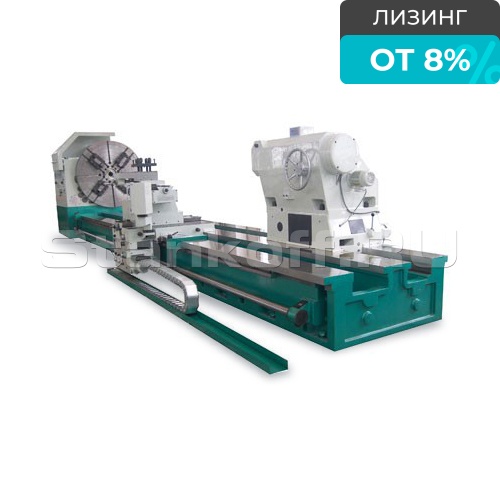

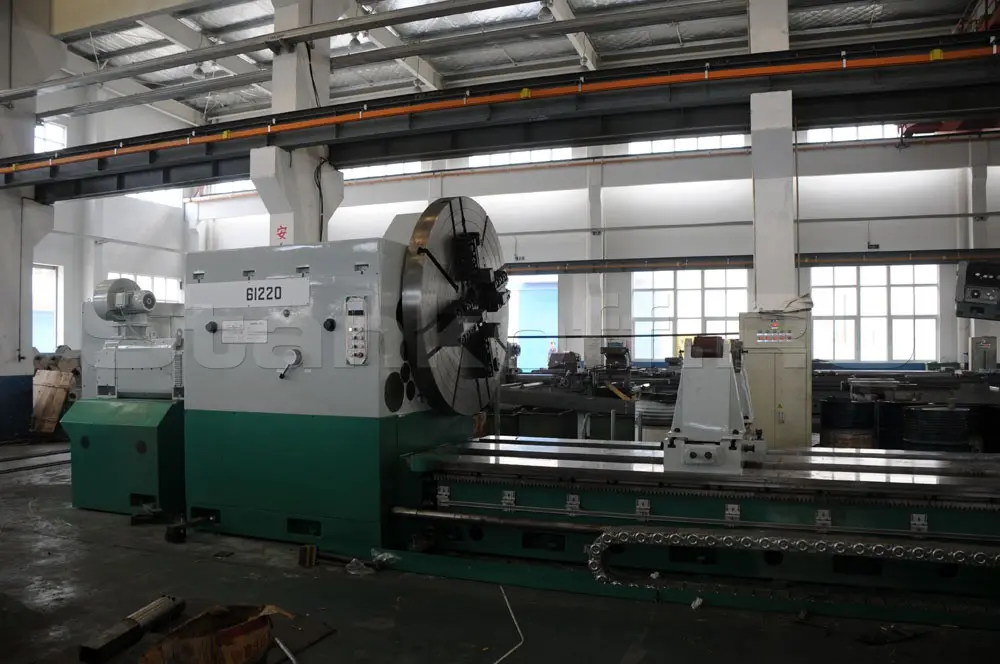

Универсальный токарно-винторезный станок C61200/8000

Name: Универсальный токарно-винторезный станок C61200/8000
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул C61200/8000

Расстояние между центрами, мм	8000
Диаметр обработки над станиной, мм	2000
Диаметр обработки над суппортом, мм	1650
Макс. масса заготовки между центрами, т	32
Ширина станины, мм	1600
Отверстие шпинделя, мм	85
Конус шпинделя	φ120 мм, 1:7
3-диапазонная бесступенчатая регулировка частот вращения шпинделя, об/мин	0,86 – 160 (ручная коробка передач)
Диапазон метрических резьб (шаг), мм/об	0,125 – 4,8
Диапазон дюймовых резьб, мм/об	0,063 – 2,4
Быстрый ход (продольный / поперечный), мм/мин	3000 / 1500
Диапазон продольных подач, мм/об	0,125 – 4,8
Диапазон поперечных подач, мм/об	0,063 – 2,4
Сечение державки резца, мм	70 × 70
Макс. поперечный ход суппорта, мм	700
Макс. ход среднего резцедержателя, мм	600
Диаметр пиноли задней бабки, мм	300
Конус пиноли задней бабки	φ100, 1:7
Люнет — закрытого типа, мм	φ400 – 750
Люнет — открытого типа, мм	φ650 – 1200
Мощность главного двигателя, кВт	75
Мощность двигателя быстрого хода, кВт	1,5
Мощность двигателя быстрого хода в задней бабке, кВт	1,5
Габаритные размеры (ДxШxВ), мм	13600x2480x2280
Вес станка, кг	45000

Все характеристики

Конструктив

Универсальный токарно-винторезный станок C61200/8000 предназначен для обработки заготовок с возможностью работы с крупногабаритными деталями. Оборудование необходимо для точения наружных цилиндрических поверхностей, растачивания внутренних отверстий, обработки конусов и нарезания резьбы и прочих операций.

Используются три направляющие, что обеспечивает высокую жесткость, высокую грузоподъемность и стабильную точность обработки.
Главный двигатель станка выполнен на базе электродвигателя постоянного тока с цифровым регулированием скорости, установлен 3-ступенчатый механический или гидравлический редуктор, обеспечивающий диапазон изменения частоты вращения шпинделя до 1:200.
Каретка оснащена функциями быстрого перемещения и комбинированной подачи (сочетание продольной и поперечной подачи).
В моторизированной задней бабке установлен встроенный вращающийся центр, который обладает высокой грузоподъёмностью.
Двухрядные подшипники с короткими цилиндрическими роликами

Конструктивные особенности

Направляющие

Станина коробчатой формы с 3-мя направляющими треугольного профиля. Левая часть направляющих станины служит основанием для установки передней бабки; эта часть отличается высокой жёсткостью и содержит большой резервуар для масла шпиндельной бабки. В местах контакта каретки с направляющими станины установлены антифрикционные накладки типа Turcite-B для снижения трения. В передней части станины расположены зубчатая рейка и ходовой вал.

Передняя бабка

Герметична, оснащена механической трёхступенчатой системой передачи от главного двигателя к шпинделю. Главный привод — двигатель постоянного тока мощностью 80 кВт. Смазка шпиндельной бабки осуществляется независимо, от насоса и электродвигателя. Применяется гидравлическая трёхступенчатая передача с основным передаточным отношением 1:200. Между шпинделем и ходовым валом предусмотрена передача с 8-кратным увеличением, что расширяет диапазон подачи станка. Регулировка передаточного отношения осуществляется ручкой.

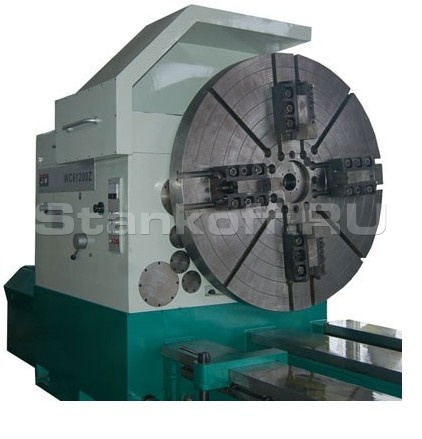

Патрон

Станок оснащён патроном 4‑кулачковым диаметром 1600 мм с Т-образным ключом.Панель управления расположена перед шпиндельной бабкой и близко к патрону. Оператор может управлять вращением шпинделя в обе стороны, использовать кнопки включения, остановки, перемещения.На панели установлен указатель скорости шпинделя.

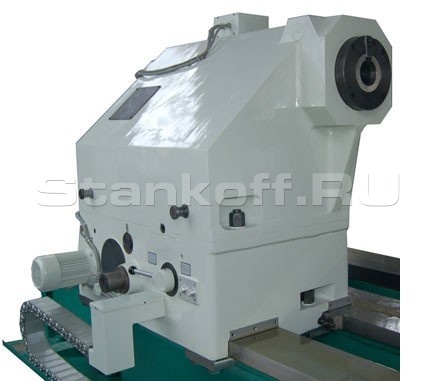

Задняя бабка

Перемещение задней бабки может выполняться вручную или с помощью электропривода. Манометр на верхней части задней бабки отображает текущее давление, обеспечивая контроль со стороны оператора.

Характеристики

Расстояние между центрами, мм	8000
Диаметр обработки над станиной, мм	2000
Диаметр обработки над суппортом, мм	1650
Макс. масса заготовки между центрами, т	32
Ширина станины, мм	1600
Отверстие шпинделя, мм	85
Конус шпинделя	φ120 мм, 1:7
3-диапазонная бесступенчатая регулировка частот вращения шпинделя, об/мин	0,86 – 160 (ручная коробка передач)
Диапазон метрических резьб (шаг), мм/об	0,125 – 4,8
Диапазон дюймовых резьб, мм/об	0,063 – 2,4
Быстрый ход (продольный / поперечный), мм/мин	3000 / 1500
Диапазон продольных подач, мм/об	0,125 – 4,8
Диапазон поперечных подач, мм/об	0,063 – 2,4
Сечение державки резца, мм	70 × 70
Макс. поперечный ход суппорта, мм	700
Макс. ход среднего резцедержателя, мм	600
Диаметр пиноли задней бабки, мм	300
Конус пиноли задней бабки	φ100, 1:7
Люнет — закрытого типа, мм	φ400 – 750
Люнет — открытого типа, мм	φ650 – 1200
Мощность главного двигателя, кВт	75
Мощность двигателя быстрого хода, кВт	1,5
Мощность двигателя быстрого хода в задней бабке, кВт	1,5
Габаритные размеры (ДxШxВ), мм	13600x2480x2280
Вес станка, кг	45000
