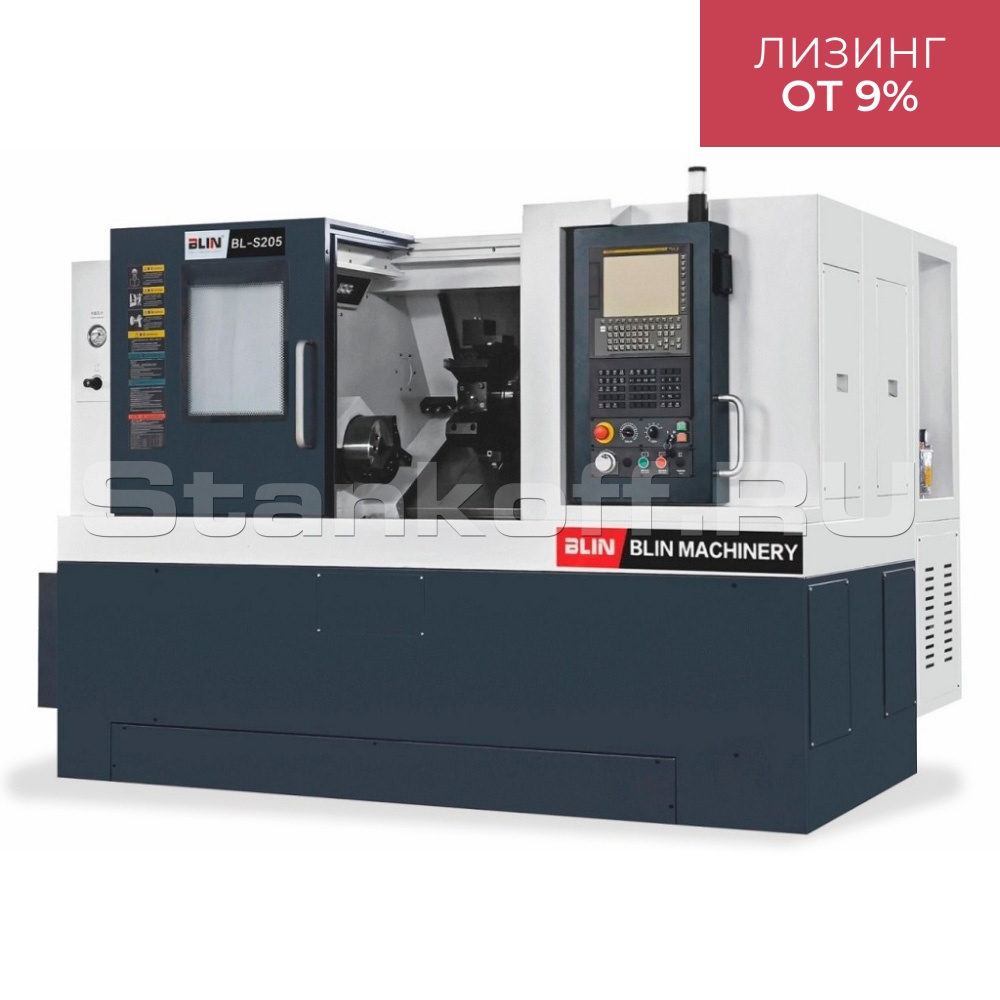

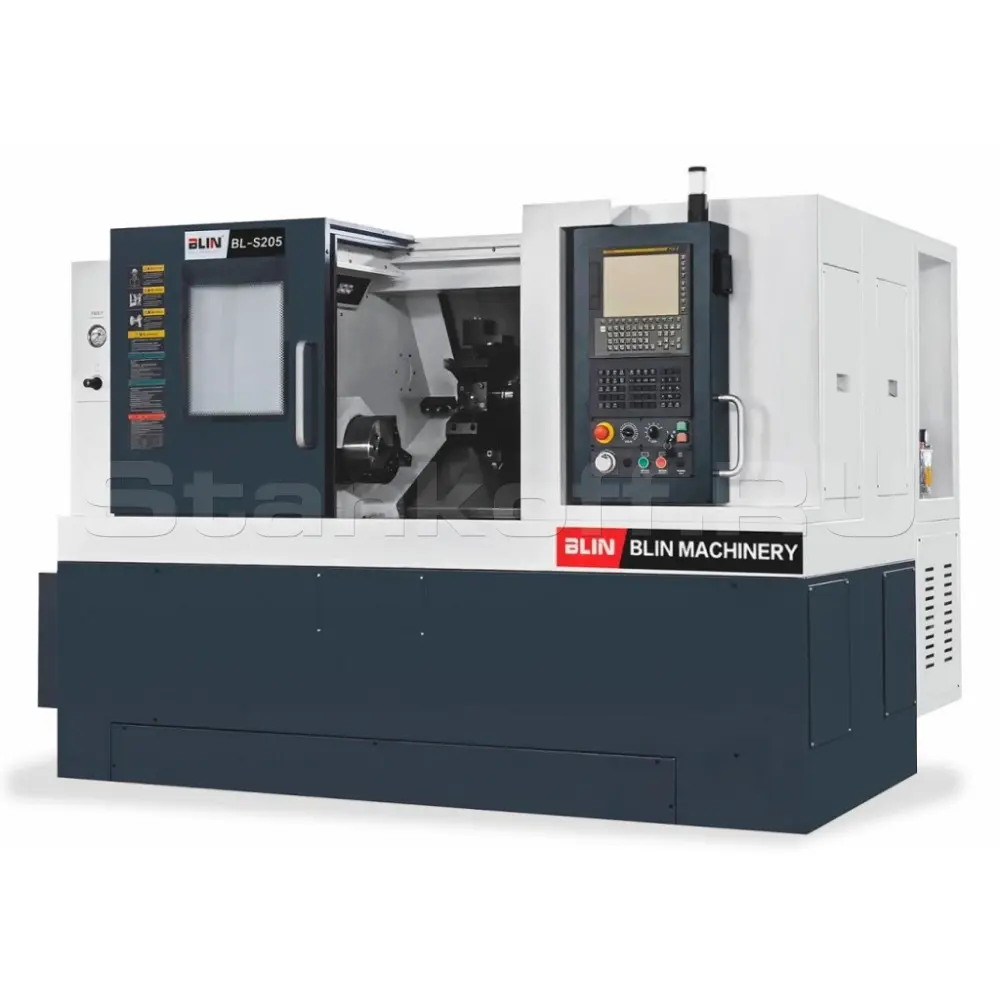

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205SM

Name: Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205SM
Brand: NINGBO BLIN MACHINERY
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

NINGBO BLIN MACHINERY (Китай)

Краткие характеристики

Артикул BL-S205SM

Система ЧПУ	SYNTEC 22TA
Основные характеристики
Максимальный диаметр заготовки, устанавливаемый над станиной, мм	Ø 550
Максимальный диаметр заготовки, устанавливаемый над суппортом, мм	Ø 290
Максимальная длина точения, мм	400
Максимальный диаметр точения, мм	Ø 380
Главный шпиндель
Тип шпинделя	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя, мм	Ø 66
Торец шпинделя	А2-6
Максимальная скорость шпинделя, об/мин	4500
Максимальный диаметр обрабатываемого прутка, мм	51
Мощность шпинделя, кВт	11
Патрон шпинделя, дюйм	8"
Индексация шпинделя (ось С), град.	0,001°
Противошпиндель
Тип противошпинделя	электрошпиндельпрямой привод
Диаметр отверстия противошпинделя, мм	56
Торец шпинделя	А2-5
Максимальная скорость противошпинделя, об/мин	6000
Максимальный диаметр обрабатываемого прутка, мм	44
Мощность шпинделя, кВт	11
Патрон шпинделя, дюйм	6"
Индексация шпинделя (ось С), град.	0,001°
Перемещение противошпинделя, мм	490
Перемещения (по осям X, Y, Z)
Тип линейных направляющих, -	роликовые
Перемещение по оси X, мм	190+10
Перемещение по оси Y, мм	-
Перемещение по оси Z, мм	550
Быстрые перемещения по осям X/Z, м/мин	30
Быстрые перемещения по оси Y, м/мин	-

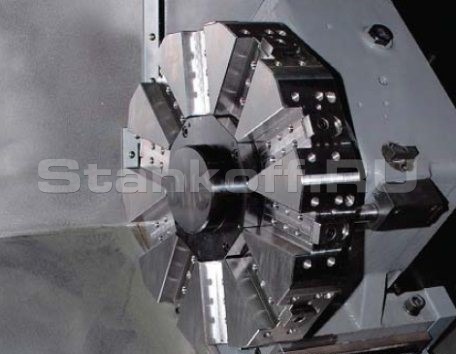

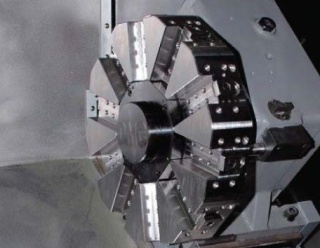

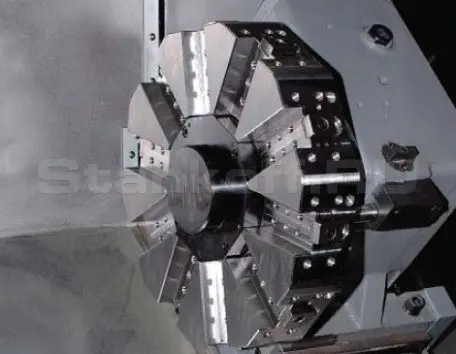

Револьверная голова
Тип револьверной головы	BMT55
Количество инструментальных позиций, шт.	12
Время смены инструмента, сек	0,28
Время полного поворота головы, сек	0,4
Сечение хвостовиков инструмента, мм	25х25, Ø 40
Мощность двигателя приводного инструмента, кВт	4,5
Крутящий момент приводного инструмента, Нм	15
Максимальная скорость приводного инструмента, об/мин	4 000
Точностные характеристики
Шероховатость, мм	Ra0.4÷1.6
Соосность, мм	≤0,003
Точность позиционирования по осям (X/Z), мм	0,005/0,008
Повторяемость по осям (X/Z), мм	0,002/0,004
Другие характеристики
Мощность двигателя насоса СОЖ, кВт	0,48
Расход СОЖ, м³/ч	2,5
Габаритные размеры
Длина, мм	3630
Ширина, мм	1720
Высота, мм	1840
Вес станка, кг	4450

Все характеристики

Конструктив

Токарный обрабатывающий центр с ЧПУ BL-S205SM предназначен для высокоточной обработки прутков из различных типов металлов — от цветных сплавов до конструкционных и нержавеющих сталей. Станок отличается высокой производительностью и стабильной точностью, что делает его эффективным решением как для серийного, так и для мелкосерийного производства. Надежная конструкция, современная система управления и качественные комплектующие обеспечивают долгий срок службы и отличное качество обработки каждой детали.

Комплектующие

Система ЧПУ	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Комплектация

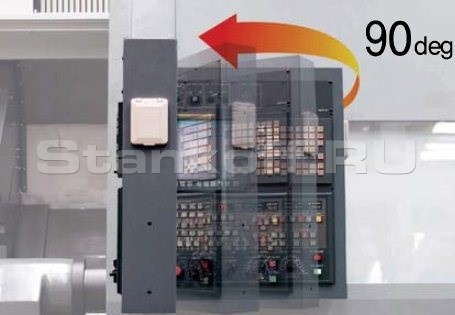

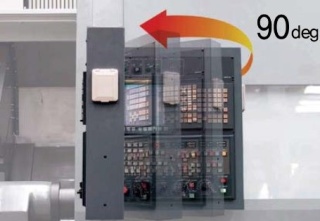

Система ЧПУ SYNTEC 22TA
Ручной маховичок управления

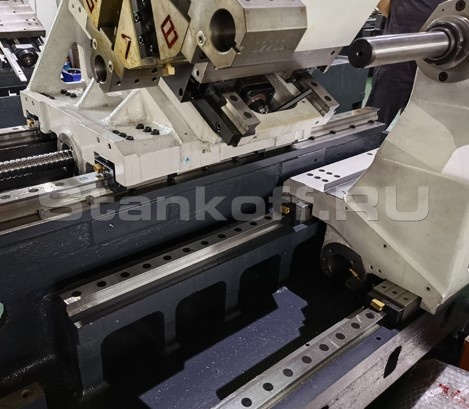

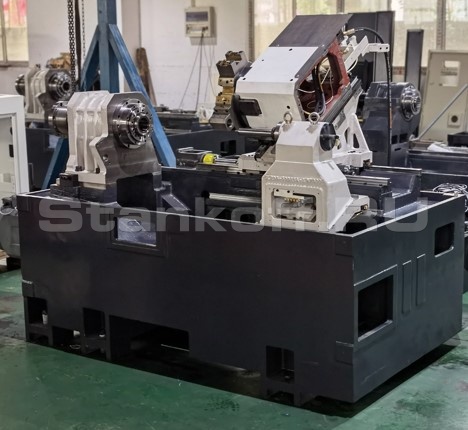

Станина чугунная с наклоном с линейными направляющими
Шпиндель высокоточный с осью С1 с электромагнитным тормозом
Противошпиндель высокоточный с осью С2 с электромагнитным тормозом
Гидравлический патрон 8" главного шпинделя
Гидравлический патрон 6" противошпинделя
Револьверная головка на 12 позиций, тип BMT55
Конвейер для удаления стружки с баком
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Выносная педаль управления
Трансформатор 380В (3 фазы встроенный)
Автоматический цепной конвейер для стружки и бункер для стружки
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке
Приводной инструментальный блок (осевой) – 1 шт.
Приводной инструментальный блок (радиальный) – 1 шт.
Держатели инструмента – 8 шт.

Дополнительные опции

Система ЧПУ FANUC 0i-TF
Система ЧПУ SIEMENS 828D
Деталеуловитель
Увеличенный шпиндель, диаметр отверстия Ø79 мм, специальный сквозной цилиндр с увеличенным отверстием и патрон 8", двигатель 11 кВт, максимальный обрабатываемый пруток 64 мм
Увеличенный шпиндель, диаметр отверстия Ø 86 мм, A2-8, 3500 об/мин, патрон 10", двигатель 11 кВт
Фильтр удаления масляного тумана
Автоматическая подача прутка (барфидер) FEDEK DH 65L
Пуско-наладочные работы станка
