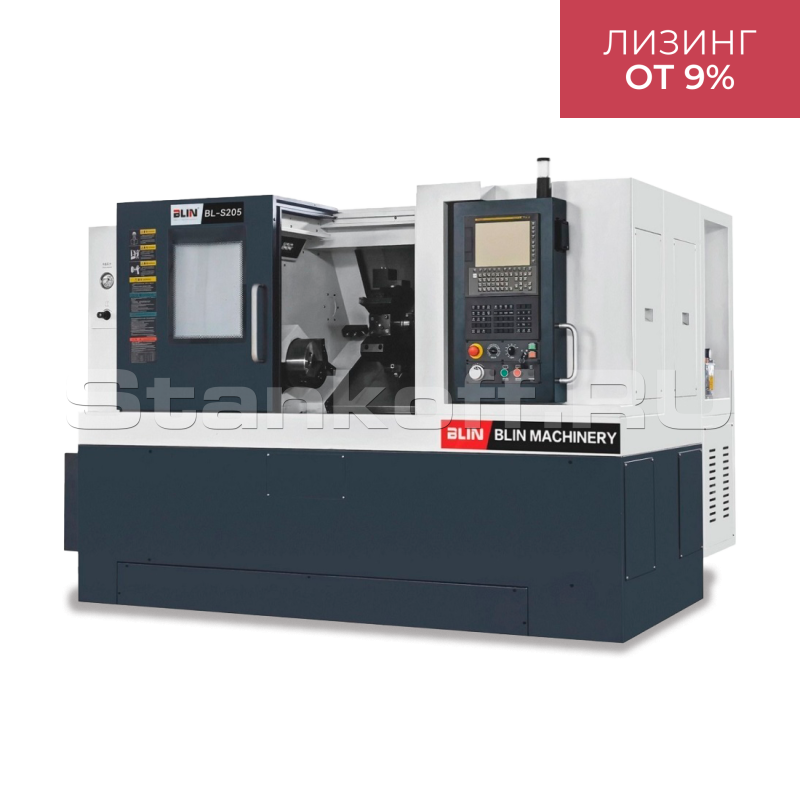

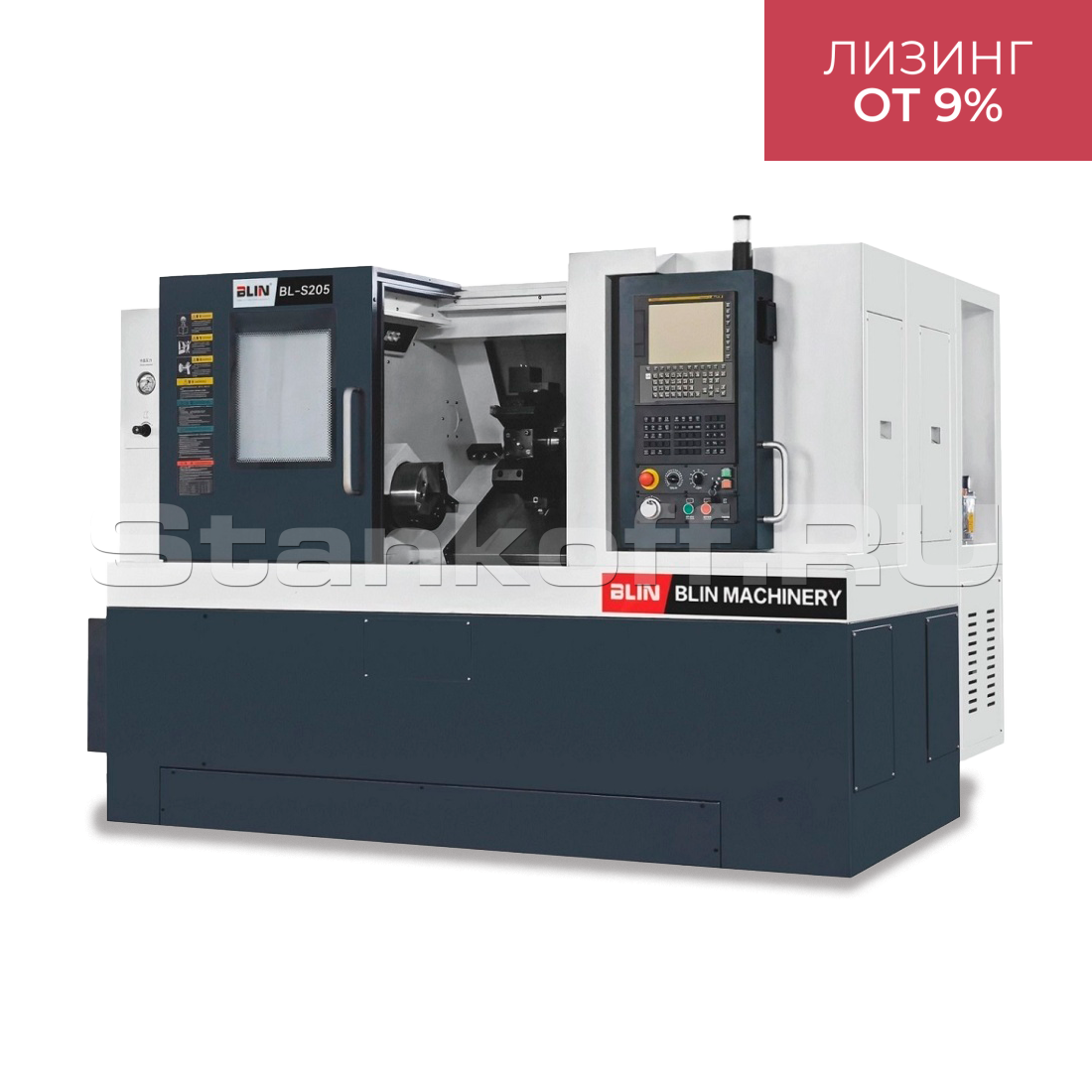

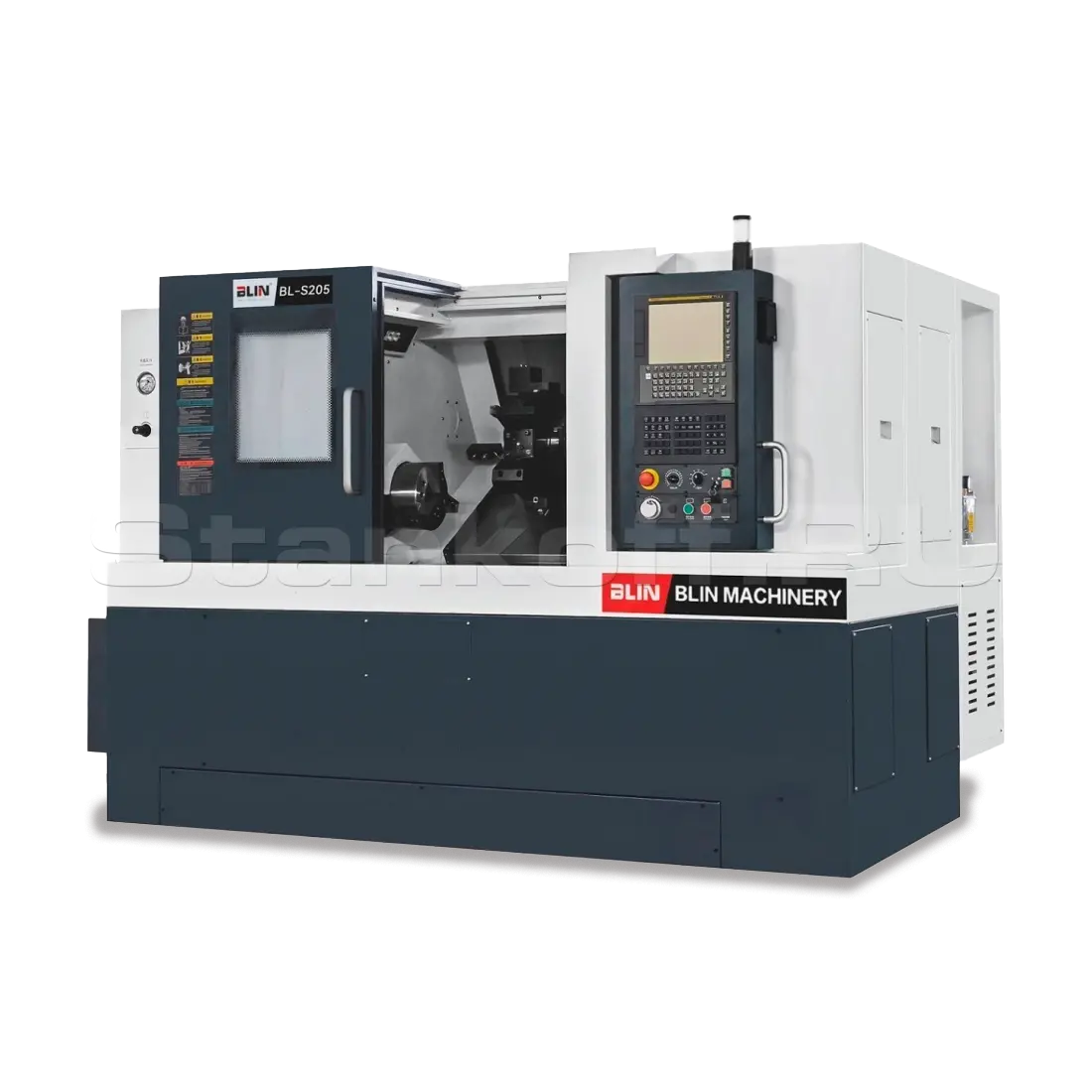

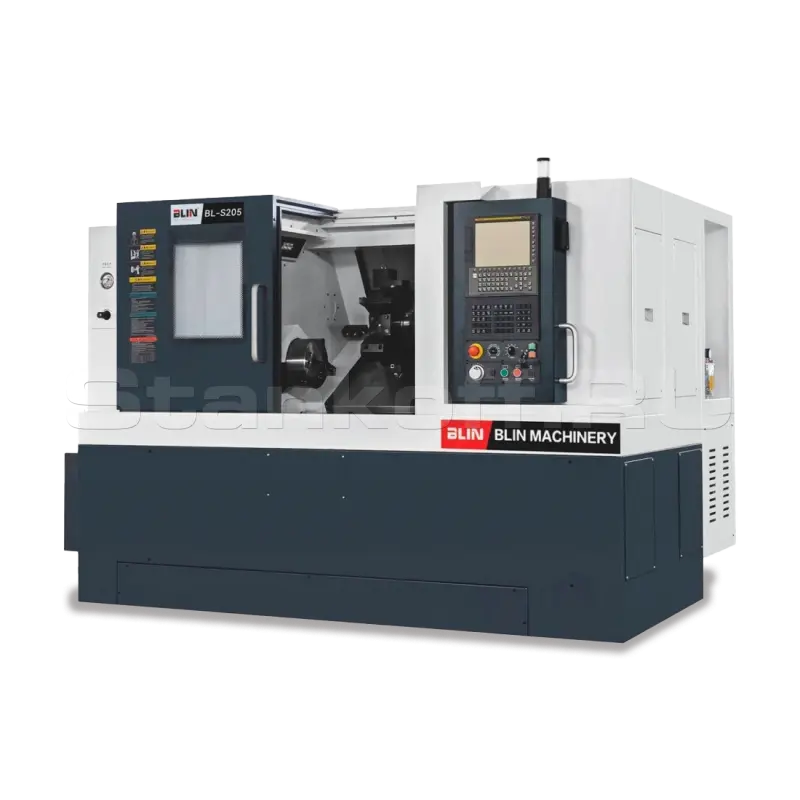

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205Y

Name: Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205Y
Brand: NINGBO BLIN MACHINERY
Rating: 5 (1 reviews)

Сравнить Вопросы

NINGBO BLIN MACHINERY (Китай)

Краткие характеристики

Артикул BL-S205Y

Система ЧПУ	SYNTEC 22TA
Основные характеристики
Максимальный диаметр заготовки, устанавливаемый над станиной, мм	Ø 550
Максимальный диаметр заготовки, устанавливаемый над суппортом, мм	Ø 200
Максимальная длина точения, мм	530
Максимальный диаметр точения, мм	Ø 300
Главный шпиндель
Тип шпинделя	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя, мм	Ø 66
Торец шпинделя	А2-6
Максимальная скорость шпинделя, об/мин	4500
Максимальный диаметр обрабатываемого прутка, мм	51
Мощность шпинделя, кВт	11
Патрон шпинделя, дюйм	8"
Индексация шпинделя (ось С), град.	0,001°
Перемещения (по осям X, Y, Z)
Тип линейных направляющих	роликовые
Перемещение по оси X, мм	170+20
Перемещение по оси Y, мм	±45
Перемещение по оси Z, мм	550
Быстрые перемещения по осям X/Z, м/мин	30
Быстрые перемещения по оси Y, м/мин	30
Револьверная голова
Тип револьверной головы	BMT55
Количество инструментальных позиций, шт.	12
Время смены инструмента, сек	0,28
Время полного поворота головы, сек	0,4
Сечение хвостовиков инструмента, мм	25х25, Ø 40
Мощность двигателя приводного инструмента, кВт	4,5
Крутящий момент приводного инструмента, Нм	15
Максимальная скорость приводного инструмента, об/мин	4 000
Задняя бабка
Расстояние от центра задней бабки до кулачка патрона, мм	65÷565
Скорость быстрого перемещения задней бабки, м/мин	15
Конус задней бабки	МТ4
Точностные характеристики
Шероховатость, мм	Ra0.4÷1.6
Соосность, мм	≤0,003
Точность позиционирования по осям (X/Z), мм	0,005/0,008
Повторяемость по осям (X/Z), мм	0,002/0,004
Другие характеристики
Мощность двигателя насоса СОЖ, кВт	0,48
Расход СОЖ, м³/ч	2,5
Габариты станка
Длина, мм	2455
Ширина, мм	1720
Высота, мм	1740
Вес станка, кг	4200

Все характеристики

Конструктив

Токарный обрабатывающий центр с ЧПУ модели BL-S205Y отличается высокой точностью, надежностью и устойчивостью к нагрузкам, что делает его отличным решением для высокоточного серийного производства.
Монолитная станина выполнена из сплава «Mechanite», обладающего превосходными литейными и механическими свойствами, что значительно повышает общую жесткость конструкции станка. Дополнительная термическая обработка (искусственное старение) обеспечивает долговечность и устойчивость к деформациям.
Конструкция станины с большим количеством ребер жесткости не только повышает общую прочность, но и эффективно гасит вибрации, возникающие при обработке, благодаря чему обеспечивается стабильная работа даже при интенсивных режимах.
Высокоточное перемещение и позиционирование достигается за счёт использования линейных направляющих HIWIN (Тайвань) и ШВП HIWIN (Тайвань). Установка прецизионных подшипников NSK (Япония) в шпиндельном узле обеспечивает минимальное биение и максимальную точность при токарной обработке.

Комплектующие

Система ЧПУ	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Стандартная комплектация

Система ЧПУ SYNTEC 22TA
Ручной маховичок управления
Станина чугунная с наклоном с линейными направляющими
Шпиндель высокоточный с осью С1 с электромагнитным тормозом
Гидравлический патрон 8" главного шпинделя
Револьверная головка на 12 позиций, тип BMT55
Конвейер для удаления стружки с баком
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Выносная педаль управления
Задняя бабка
Трансформатор 380В (3 фазы встроенный)
Автоматический цепной конвейер для стружки и бункер для стружки
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке
Приводной инструментальный блок (осевой) – 1 шт.
Приводной инструментальный блок (радиальный) – 1 шт.
Держатели инструмента – 8 шт.

Дополнительные опции

Система ЧПУ FANUC 0i-TF
Система ЧПУ SIEMENS 828D
Деталеуловитель
Увеличенный шпиндель, диаметр отверстия Ø79 мм, специальный сквозной цилиндр с увеличенным отверстием и патрон 8", двигатель 11 кВт, максимальный обрабатываемый пруток 64 мм
Увеличенный шпиндель, диаметр отверстия Ø86 мм, A2-8, 3500 об/мин, патрон 10", двигатель 11 кВт
Фильтр удаления масляного тумана
Автоматическая подача прутка (барфидер) FEDEK DH 65L
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Пуско-наладочные работы станка
