| Система ЧПУ | SIEMENS 808D или FANUC 0i-TF |
| Основные характеристики | |
|---|---|
| Ширина направляющих, мм | 390 |
| Максимальный диаметр заготовки, устанавливаемый над станиной, мм | Ø 500 |
| Максимальный диаметр заготовки, устанавливаемый над суппортом, мм | Ø 280 |
| Расстояние между центрами, мм | 1000 |
| Максимальный вес заготовки, кг | 700 |
| Максимальная длина заготовки (4-х поз. держатель / 6-ти поз. рев. головка), мм | 960/870 |
| Максимальная длина точения (4-х поз. держатель / 6-ти поз. рев. головка), мм | 820/750 |

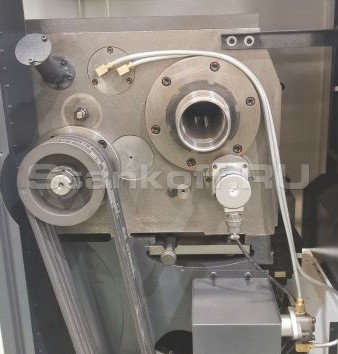

| Главный шпиндель | |
| Диаметр отверстия шпинделя, мм | Ø 77 |
| Торец шпинделя | ISO702 |
| Коническое отверстие шпинделя | Метрическ. 1:20 |
| Максимальная скорость шпинделя (с 3-х скоростной коробкой передач), об/мин | H:162~1620 M:66~660 L:21~210 |
| Мощность шпинделя, кВт | 7,5 |
| Патрон шпинделя, дюйм | 10" |
| Перемещения (по осям X, Y, Z) | |
| Перемещение по оси X (4-х поз. держатель / 6-ти поз. рев. головка), мм | 275/235 |
| Перемещение по оси Z, мм | 850 |
| Быстрые перемещения по осям X/Z, м/мин | 6 / 8 |
| Диаметр ШВП по оси X, мм | 25 |
| Диаметр ШВП по оси Z, мм | 40 |

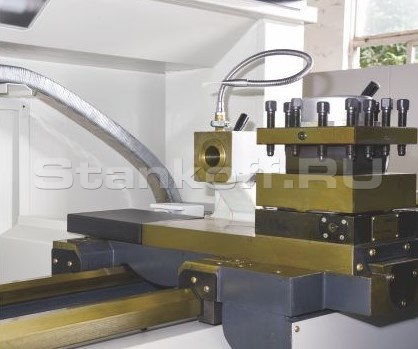

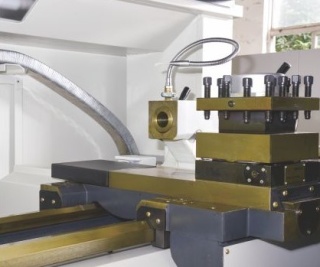

| Инструментальная система | |
| Тип инструментальной системы | Вертикальная 4 поз. резцедержка / горизонтальная на 6 поз. рев. головка |
| Сечение хвостовиков инструмента, мм | 25х25 |

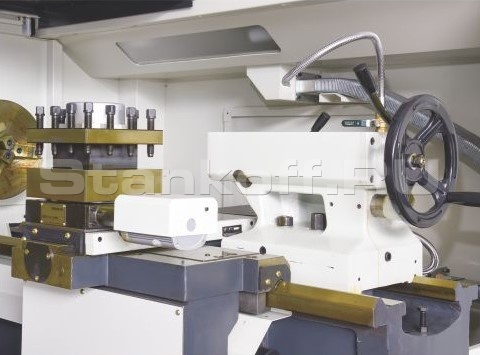

| Задняя бабка | |
| Диаметр пиноли, мм | Ø 75 |
| Ход пиноли, мм | 150 |
| Конус пиноли | МТ5 |
| Точностные характеристики | |
| Точность позиционирования по осям (X/Z), мм | ±0,036/±0,040 |
| Повторяемость по осям (X/Z), мм | ±0,011 |
| Биение шпинделя, мм | ≤0,004 |
| Габаритные размеры | |
| Длина, мм | 2700 |
| Ширина, мм | 1500 |
| Высота, мм | 1700 |
| Вес станка, кг | 2100 |
| Система ЧПУ | Fanuc (Япония), SIEMENS (Германия), GSK (Китай) |
| Приводы | Fanuc (Япония), SIEMENS (Германия), GSK (Китай) |
| Подшипники шпинделя | CSC/ZWZ (Китай) |
| ШВП | CSC (Китай) |
| Направляющие | CSC (Китай) |
| Насос системы смазки | LUBE (Япония) |
| Электрические компоненты | SCHNEIDER (Франция) |
| Крепёж | YINSH (Тайвань) |
