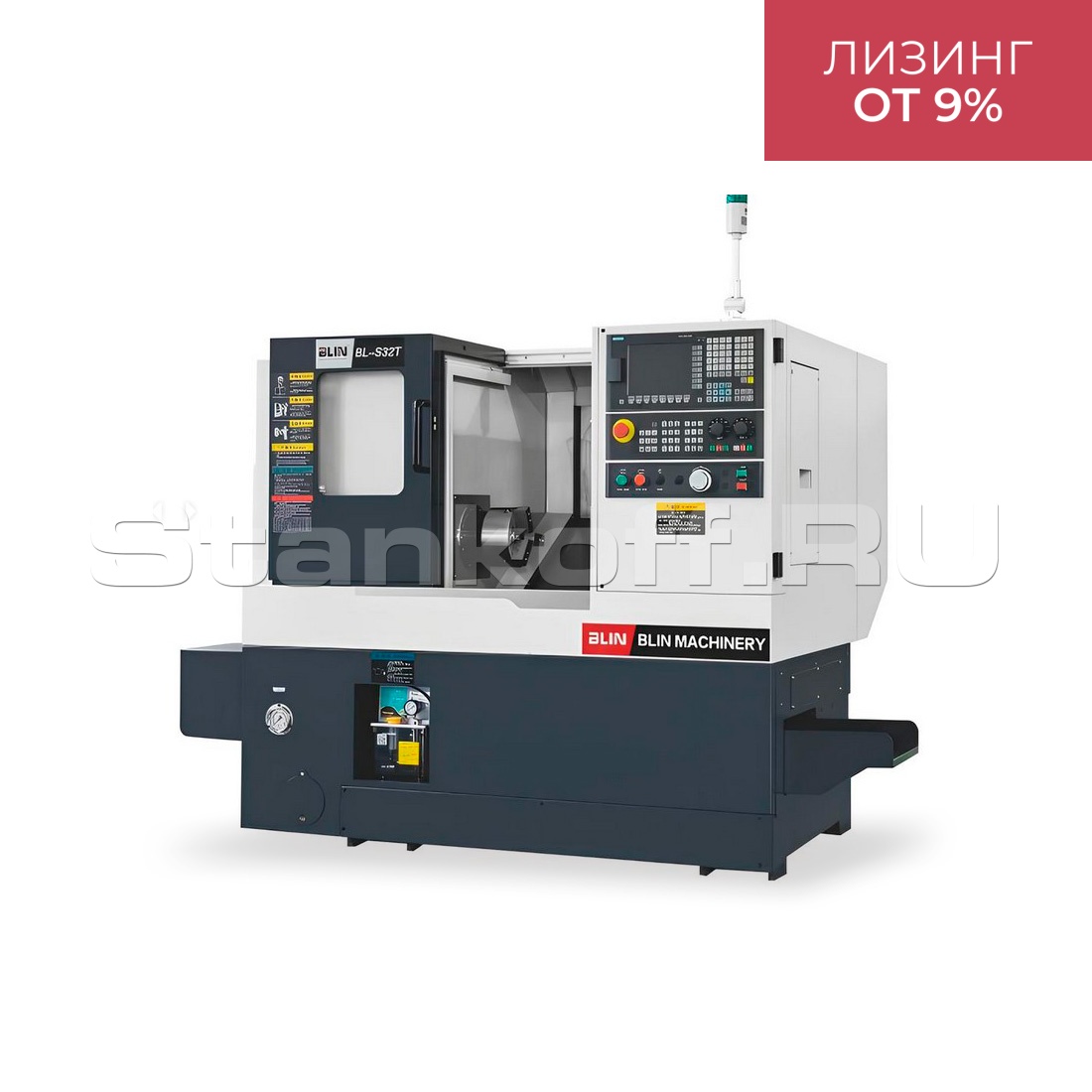

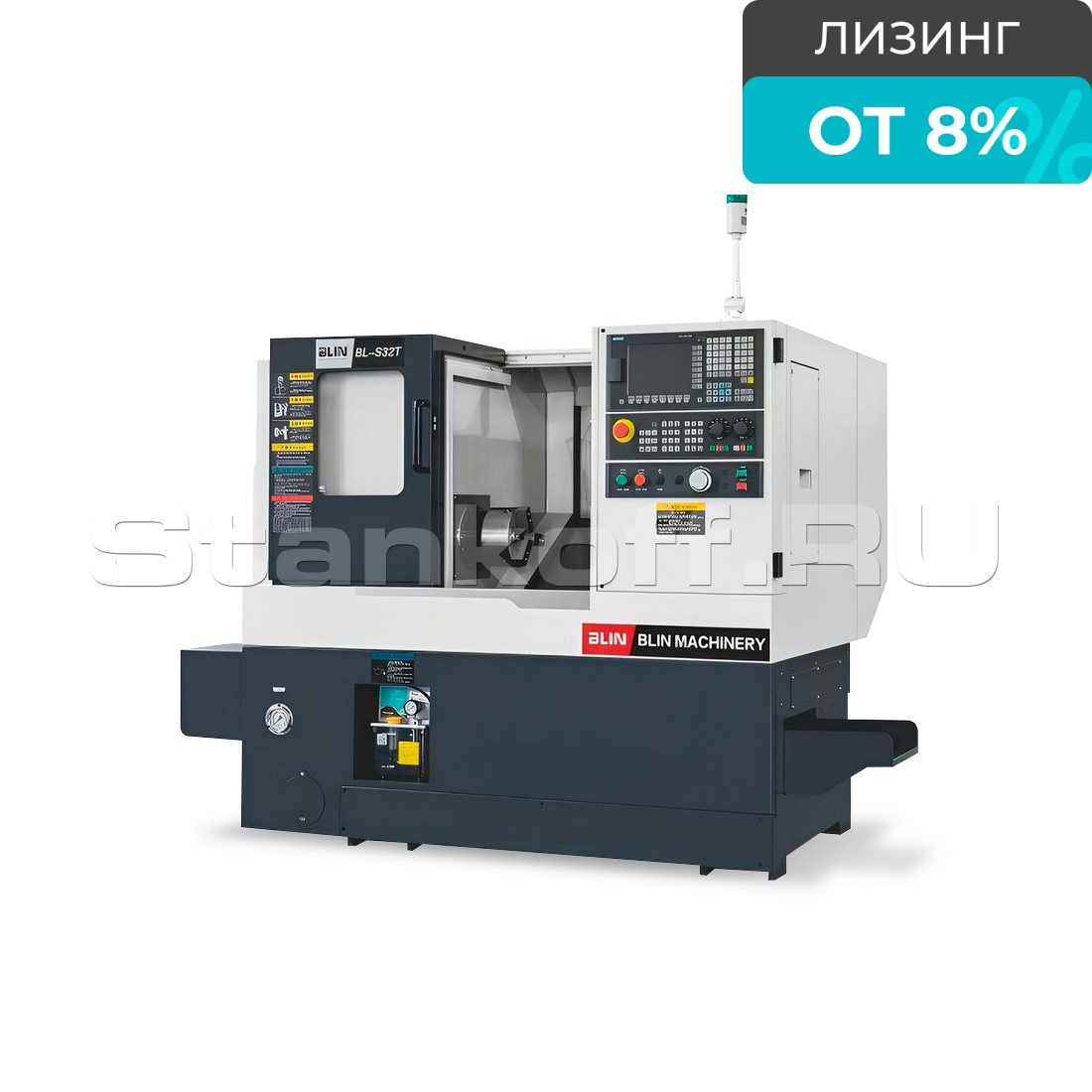

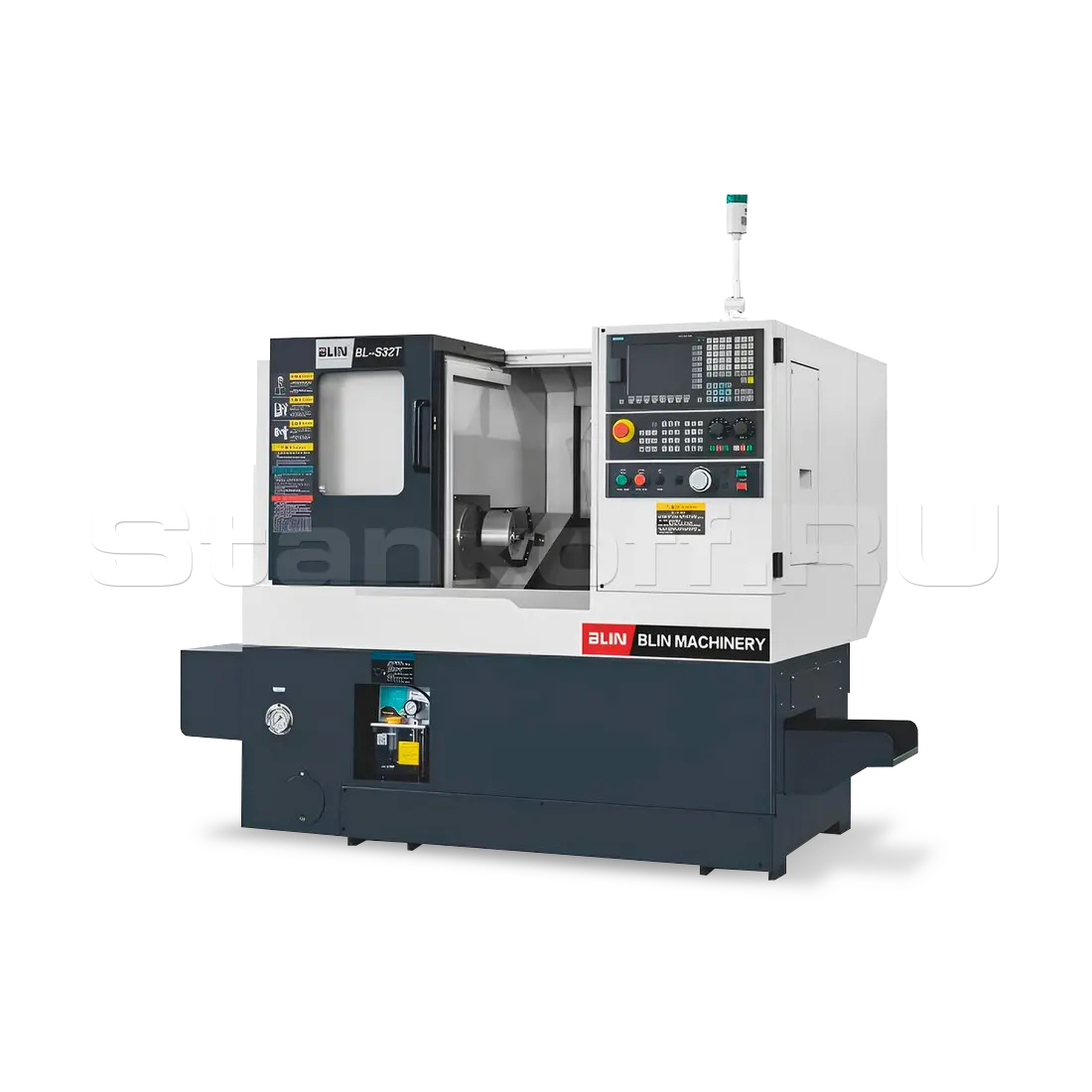

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S32

Name: Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S32
Brand: NINGBO BLIN MACHINERY
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

NINGBO BLIN MACHINERY (Китай)

Краткие характеристики

Артикул BL-S32

Система ЧПУ	SIEMENS 808D
Основные характеристики
Максимальный диаметр заготовки, устанавливаемый над станиной	Ø 360 мм
Максимальный диаметр заготовки, устанавливаемый над суппортом	Ø 90 мм
Максимальная длина точения	200 мм
Максимальный диаметр точения	Ø 200 мм
Главный шпиндель
Тип шпинделя	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя	Ø 46 мм
Торец шпинделя	А2-4
Максимальная скорость шпинделя	5 000 об/мин
Максимальный диаметр обрабатываемого прутка	Ø 32 мм
Мощность шпинделя	5,5 кВт
Патрон шпинделя	5" (цанговый)
Перемещения (X, Y, Z)
Тип линейных направляющих	роликовые
Перемещение по оси X	290 мм
Перемещение по оси Y	–
Перемещение по оси Z	250 мм
Ширина линейных направляющих X/Z	30/30 мм
Быстрые перемещения по осям X/Z	28/28 м/мин
Быстрые перемещения по оси Y	–
Инструментальная система
Тип инструментальной системы	Блок линейных инструментов
Количество инструментальных позиций	5 шт.
Время смены инструмента	–
Время полного поворота головы	–
Сечение хвостовиков инструмента	16×16 (20×20), Ø 25 мм
Задняя бабка
нет
Точностные характеристики
Шероховатость	Ra 0.4 ÷ 1.6 мм
Соосность	≤ 0,003 мм
Точность позиционирования по X/Z	0,005 / 0,008 мм
Повторяемость по X/Z	0,002 / 0,004 мм
Другие характеристики
Мощность двигателя насоса СОЖ	0,48 кВт
Расход СОЖ	2,5 м³/ч
Габариты станка
Длина	1 800 мм
Ширина	1 400 мм
Высота	1 500 мм
Вес станка	1 700 кг

Все характеристики

Конструктив

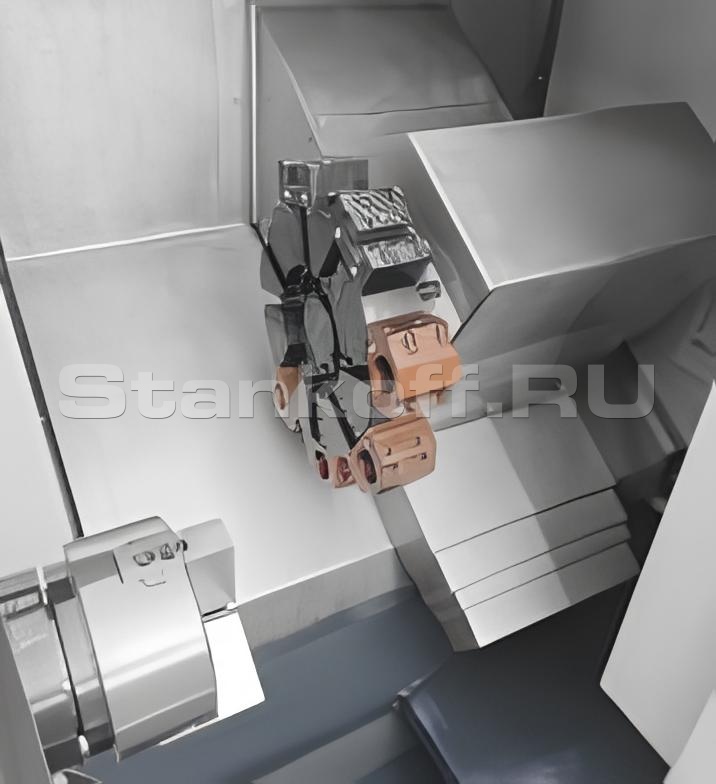

Токарный обрабатывающий центр BL-S32 от NINGBO BLIN MACHINERY — это высокоточное и надежное решение для обработки прутков из различных металлов. Оборудованный револьверной головой, станок обеспечивает быструю переналадку и многопозиционную обработку, что значительно повышает эффективность производства. Оборудование идеально подходит как для мелкосерийного, так и для массового производства. Модель оснащена линейным инструментальным блоком.

Комплектующие

Система ЧПУ	Fanuc (Япония), SIEMENS (Германия)
Приводы	Fanuc (Япония), SIEMENS (Германия)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	PRAGATI (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Комплектация

Система ЧПУ SIEMENS 808D
Ручной маховичок управления MPG

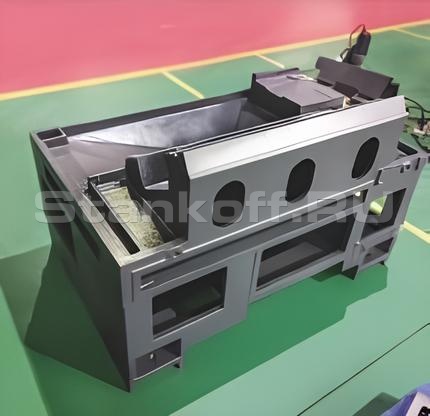

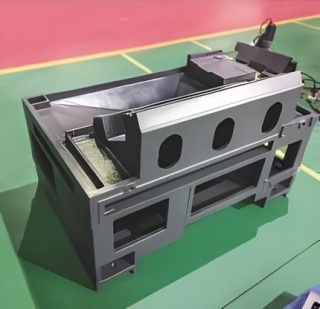

Станина чугунная с наклоном 30°
Линейные направляющие по осям X/Z
Сервоприводы SIEMENS по осям X/Z
Шпиндель высокоточный с электромагнитным тормозом
Гидравлический цанговый патрон 5" главного шпинделя

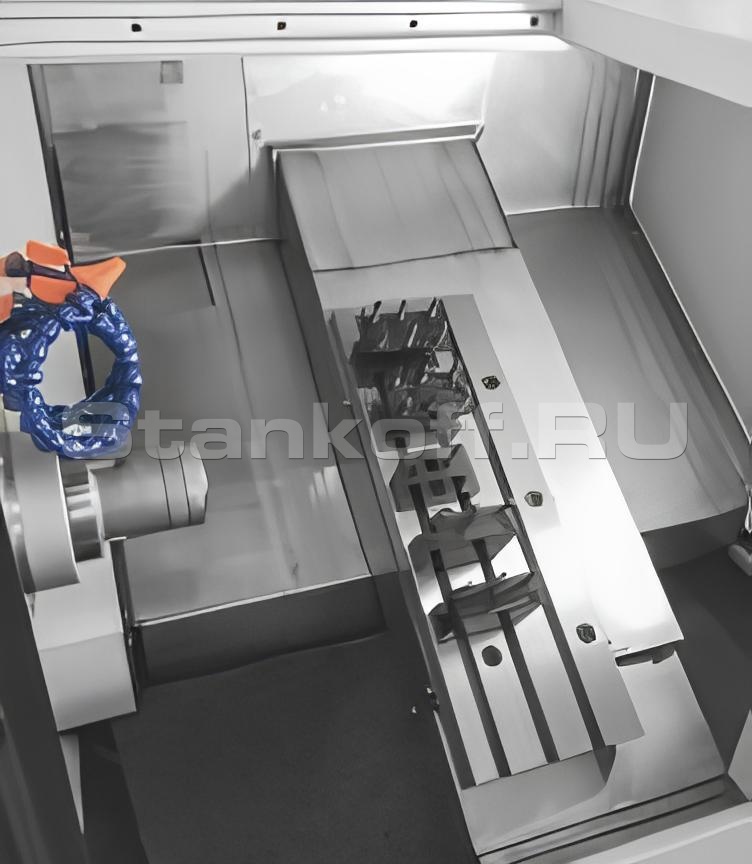

Инструментальный блок на 5 позиций
Автоматический цепной конвейер для стружки и бункер для стружки
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3х-цветная сигнальная лампа
Выносная педаль управления
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Трансформатор 380В (3 фазы встроенный)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке
Комплект документации по системе ЧПУ
Держатели инструмента – 4 шт.

Дополнительные опции

Система ЧПУ SIEMENS 828D
Система ЧПУ FANUC 0i-TF
Жесткое нарезание резьбы
Фильтр удаления масляного тумана
Автоматическая подача прутка (барфидер) FEDEK DH 65L
