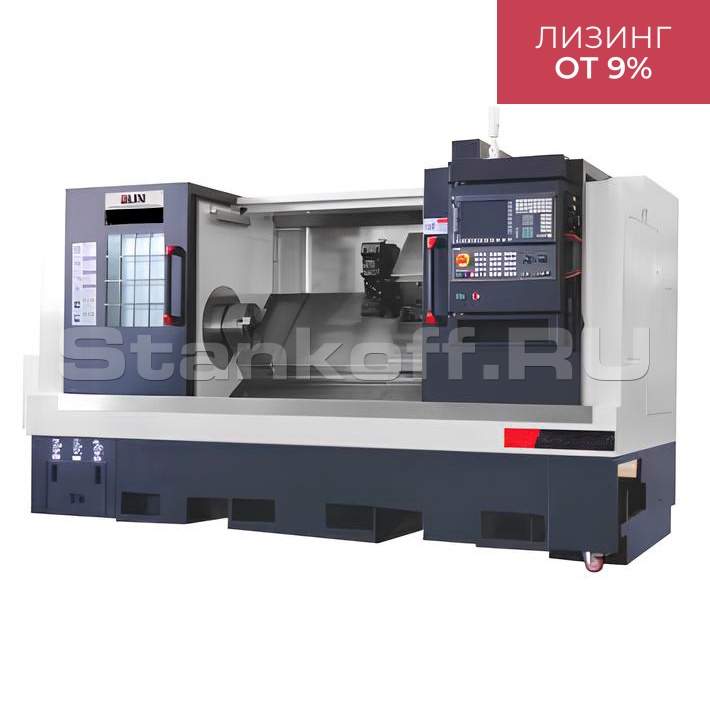

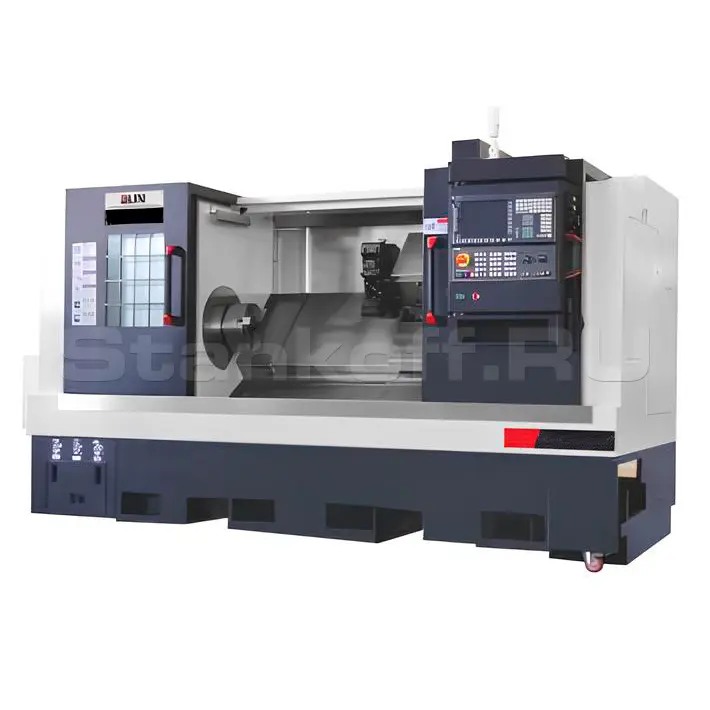

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H55Y

Name: Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H55Y
Brand: NINGBO BLIN MACHINERY
Rating: 5 (1 reviews)

Сравнить Вопросы

NINGBO BLIN MACHINERY (Китай)

Краткие характеристики

Артикул BL-H55Y

Основные характеристики
Система ЧПУ	FANUC 0i-TF
Максимальный диаметр заготовки, мм	Ø 600
Максимальный диаметр заготовки над суппортом, мм	Ø 300
Максимальная длина точения, мм	1000
Максимальный диаметр точения, мм	Ø 320 (опц. Ø 350)
Диаметр отверстия шпинделя, мм	Ø 62 (опц. 92)
Торец шпинделя	А2-6 (А2-8)
Максимальная скорость шпинделя, об/мин	3500 (2500)
Максимальный диаметр обрабатываемого прутка, мм	Ø51 (опц. 74)
Мощность шпинделя, кВт	11/15 (опц. 15/18,5)
Патрон шпинделя, дюйм	8" (10")
Индексация шпинделя (ось C), град.	0,01
Перемещения (по осям X, Y, Z)
Тип линейных направляющих	роликовые
Перемещение по оси X, мм	210 (опц. 230)
Перемещение по оси Y, мм	±50
Перемещение по оси Z, мм	1000
Быстрые перемещения по осям X/Z, м/мин	20/20
Быстрые перемещения по оси Y, м/мин	15
Револьверная голова
Тип револьверной головы	ВМТ 55
Количество инструментальных позиций, шт.	12
Время смены инструмента, сек	0,28
Время полного поворота головы, сек	0,4
Сечение хвостовиков инструмента, мм	25x25, Ø 40
Скорость приводного инструмента, об/мин	4000
Задняя бабка
Конус	МТ5
Перемещение задней бабки, мм	850
Точностные характеристики
Шероховатость, мм	Ra0.4÷1.6
Соосность, мм	≤0,003
Точность позиционирования по осям (X/Z), мм	±0,005
Повторяемость по осям (X/Z), мм	±0,003
Другие характеристики
Мощность двигателя насоса СОЖ, кВт	0,48
Расход СОЖ, м³/ч	2,5
Габариты станка
Длина, мм	3300
Ширина, мм	1700
Высота, мм	1800
Вес, кг	6800

Все характеристики

Конструктив

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-H55Y используется для обработки прутков из различных типов металлов.

Комплектующие

Система ЧПУ	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы	Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Комплектация

Система ЧПУ FANUC 0i-TF
Ручной маховичок управления
Станина чугунная с наклоном 45° с линейными направляющими
Сервоприводы FANUC
Шпиндель высокоточный с электромагнитным тормозом
Мощность шпинделя 11/15 кВт
Ось Y
Гидравлический патрон 8" главного шпинделя
Револьверная головка на 12 позиций SAUTER (Германия)
Автоматический цепной конвейер для стружки и бункер для стружки
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Выносная педаль управления
Кондиционер электрического шкафа
Гидравлическая программируемая задняя бабка
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Трансформатор 380В (3 фазы встроенный)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке
Комплект документации на ЧПУ
Держатели инструмента – 8 шт.
Приводной осевой блок – 1 шт.
Приводной радиальный блок – 1 шт.

Дополнительные опции

Система ЧПУ SIEMENS (Германия)
Система ЧПУ SYNTEC (Тайвань)
Замена шпинделя на: 15/18,5 кВт, 2500 об/мин, А2-8, патрон 10", отверстие шпинделя Ø 92 мм, максимальный обрабатываемый пруток Ø 74 мм
Фильтр удаления масляного тумана
Устройство настройки инструмента Renishaw
Гидравлический поддерживающий люнет
Автоматическая подача прутка (барфидер) FEDEK
Пуско-наладочные работы станка
