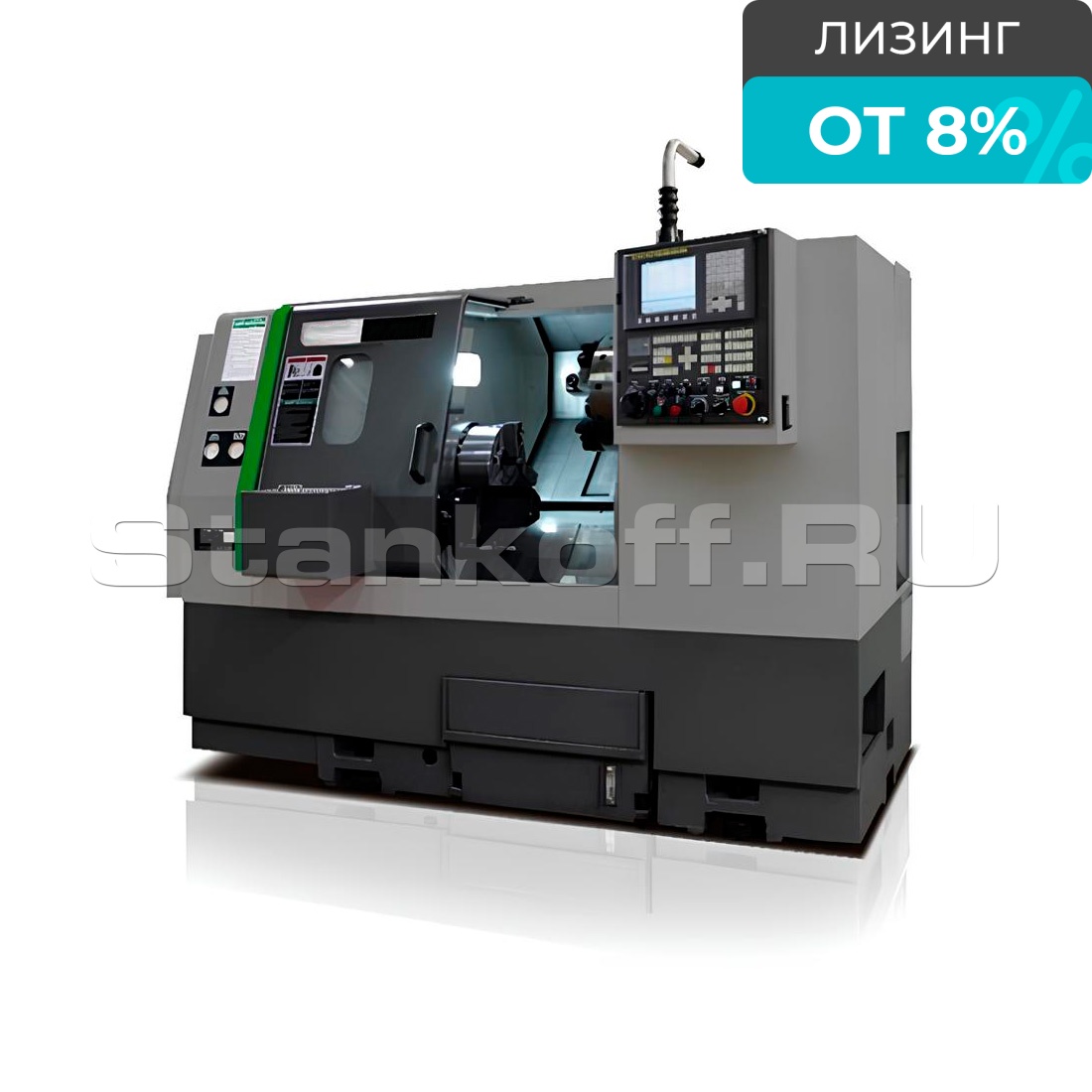

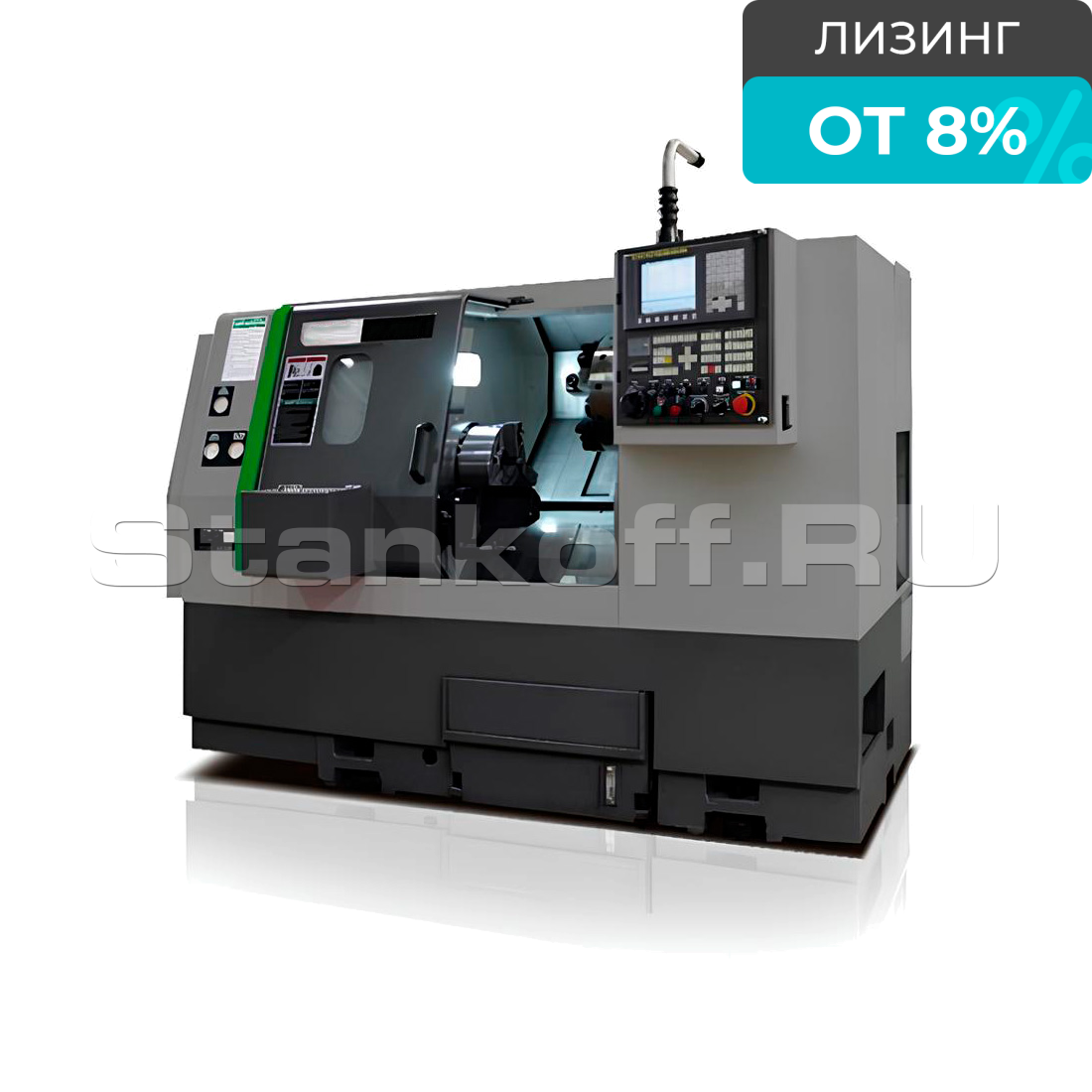

Токарный обрабатывающий центр DMC DL6TMH

Name: Токарный обрабатывающий центр DMC DL6TMH
Brand: DMC
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

DMC (Южная Корея)

Краткие характеристики

Артикул DMC DL6TMH

Контроллер ЧПУ	Fanuc 0i – TF Plus
Макс. диаметр изделия над станиной, мм	480
Макс. диаметр изделия над суппортом, мм	285
Макс. диаметр обработки, мм	190
Макс. длина обработки, мм	390
Макс. скорость вращения шпинделя, об/мин	6000
Присоединительный торец шпинделя	А2-5
Диаметр отверстия в шпинделе, мм	55
Дискретность индексации шпинделя по оси C, град	0,001
Макс. крутящий момент шпинделя, кгс*м	7
Размер стандартного патрона, дюйм	6"
Мощность шпинделя (непрерывный/30 мин), кВт	5,5 / 7,5
Серводвигатели по осям X/Z, кВт	1,6 / 1,6
Перемещения по осям X/Z, мм	165 / 400
Тип направляющих	Линейные
Ускоренные перемещения по осям X/Z, м/мин	30 / 30
Тип револьверной головки	Серво, VDI30
Макс. количество инструментов, шт	12
Сечение наружного инструмента, мм	20x20
Диаметр расточного инструмента, мм	32
Время индексации рев. головки, сек	0,2
Диаметр пиноли задней бабки, мм	65
Конус пиноли	МТ №4
Мощность, кВА	27
Габариты (ДхШxВ), мм	2260x1670x1570
Масса станка, кг	3250

Все характеристики

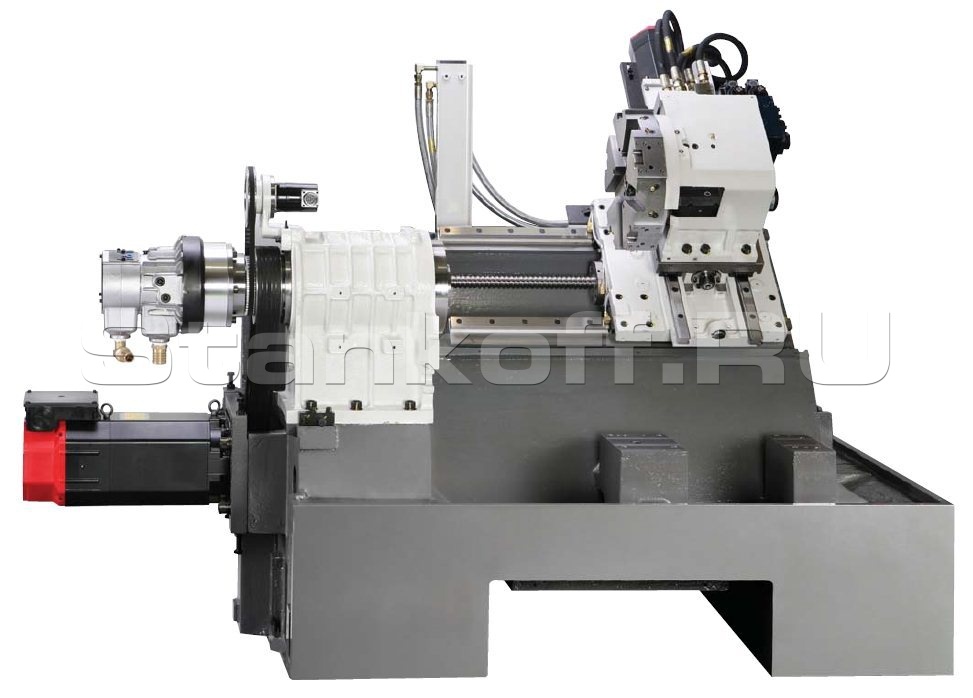

Конструктив

Токарный обрабатывающий центр DMC DL6TMH предназначен для высокоточной обработки металлических заготовок длиной до 390 мм. Станок оснащён приводным инструментом, что позволяет выполнять не только токарные, но и фрезерные операции, обеспечивая широкие технологические возможности при обработке сложных деталей. Быстрая система смены инструмента на станке минимизирует время холостых перемещений, тем самым сокращая простой и повышая общую производительность. Оснащение приводным инструментом открывает широкие возможности для выполнения различных фрезерных операций, существенно расширяя функциональность оборудования.

Стандартная комплектация

ЧПУ Fanuc 0i-TF Plus с USB портом;
Гидравлический трехкулачковый патрон Ø150 мм (6") – для DL 6TM/TMH;
Гидравлический трехкулачковый патрон Ø200 мм (8") – для DL 8TM/TMH;

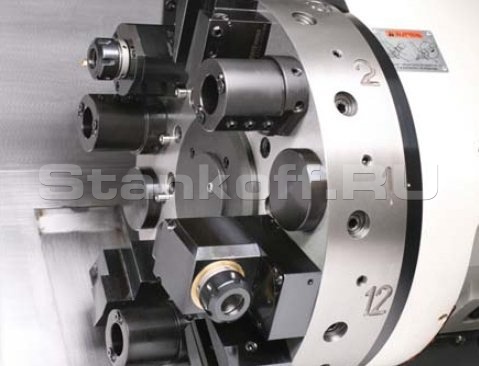

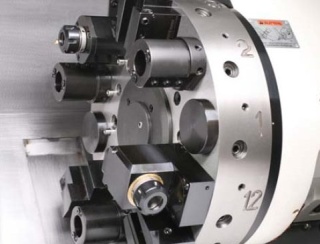

Револьверная голова;
Кабинетная защита рабочей зоны;
Система подачи СОЖ;
Стандартный комплект выравнивающих блоков;
Комплект мягких кулачков - 1 шт;
Замок двери рабочей зоны;
Сигнальная лампа;
Педаль управления патроном;
Гидравлическая система;
Задняя бабка с программируемой пинолью (ручная) – для DL 6TMH/8TMH;
Трансформатор (380 В, 50 Гц);
Вспомогательный инструмент;
Инструкция по эксплуатации на русском языке.

Дополнительные опции

Стружкоуборочный конвейер;
Бак для стружки;
Автоматическая дверь рабочей зоны;
Улавливатель готовых деталей;
Кондиционер электрошкафа;
Увеличения давления подачи СОЖ 3 или 5 Бар;
Маслоотделитель (масляный скимер);
Пистолет подачи СОЖ;
Пневмопистолет (подача сжатого воздуха);
Регулировка усилия зажима патрона (мин. и макс);
Задняя бабка с программируемой пинолью (ручная) – для DL 6TM/8TM;
Интерфейс подключения пруткового податчика;
Карта памяти на 1 Гб + PCMCI-адаптер.

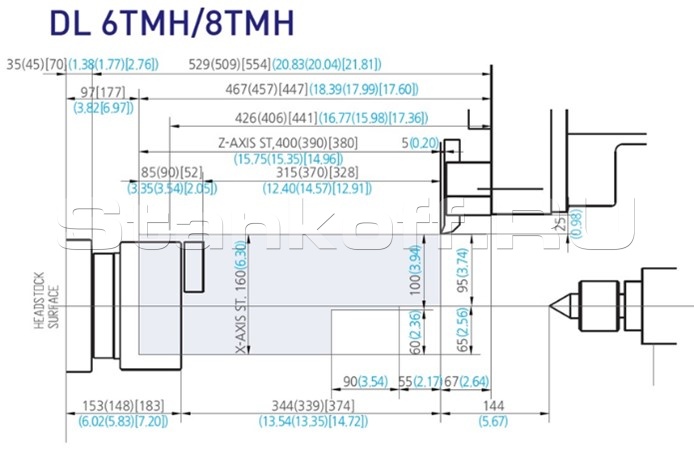

Схемы рабочей зоны

Характеристики

Контроллер ЧПУ	Fanuc 0i – TF Plus
Макс. диаметр изделия над станиной, мм	480
Макс. диаметр изделия над суппортом, мм	285
Макс. диаметр обработки, мм	190
Макс. длина обработки, мм	390
Макс. скорость вращения шпинделя, об/мин	6000
Присоединительный торец шпинделя	А2-5
Диаметр отверстия в шпинделе, мм	55
Дискретность индексации шпинделя по оси C, град	0,001
Макс. крутящий момент шпинделя, кгс*м	7
Размер стандартного патрона, дюйм	6"
Мощность шпинделя (непрерывный/30 мин), кВт	5,5 / 7,5
Серводвигатели по осям X/Z, кВт	1,6 / 1,6
Перемещения по осям X/Z, мм	165 / 400
Тип направляющих	Линейные
Ускоренные перемещения по осям X/Z, м/мин	30 / 30
Тип револьверной головки	Серво, VDI30
Макс. количество инструментов, шт	12
Сечение наружного инструмента, мм	20x20
Диаметр расточного инструмента, мм	32
Время индексации рев. головки, сек	0,2
Диаметр пиноли задней бабки, мм	65
Конус пиноли	МТ №4
Мощность, кВА	27
Габариты (ДхШxВ), мм	2260x1670x1570
Масса станка, кг	3250
