Токарный обрабатывающий центр C400K DT
Краткие характеристики
Артикул
C400K DT
| Диаметр обработки над станиной, мм | 400 |
| Диаметр обработки над суппортом, мм | 250 |
| Максимальный диаметр точения, мм | 320 |
| Максимальная длина точения, мм | 340 |
| Размер патрона | Гидравлический патрон 8’’ |
| Максимальный диаметр прутка (калиброванного), мм | 50 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 50-3000 |
| Посадка шпинделя | А2-6 |
| Диаметр отверстия шпинделя, мм | 62 |
| Крутящий момент на шпинделе, Н*м | 150 |
| Перемещения | |
| Ускоренные по осям X / Z, м/мин | 25 / 25 |
| Рабочие по осям X / Z, мм/мин | 10000 |
| Диапазон перемещений по X, мм | 150 |
| Диапазон перемещений по Z, мм | 400 |
| Точность позиционирования, мм | 0,008 |
| Повторяемость, мм | 0,006 |
| Направляющие | Линейные направляющие качения |
| Инструментальная система | |
| Тип | 12-ти позиционный гидравлический с приводным инструментом BMT-45 |
| Размеры инструмента | O.D.: 20х20 мм, I.D.: 25 мм, ER25 |
| Задняя бабка (гидравлическая) | |
| Диаметр пиноли, мм | 88 |
| Ход пиноли, мм | 80 |
| Конус пиноли | MT5 |
| Двигатели | |
| Мощность привода шпинделя (постоянная / 30 мин.), кВт | 11 /15 |
| Мощность приводного инструмента, кВт | 2,7 |
| Мощность привода по осям X / Z, кВт | 1.8 / 1.8 |
| Прочее | |
| Система ЧПУ | FANUC 0i-TF,Р1 |
| Требуемое электропитание, кВА | 35 |
| Габаритные размеры станка, мм | 2620x1880x1870 |
| Вес станка, кг | 3550 |
Конструктив
Токарный обрабатывающий центр C400K DT на цельнолитой станине с углом наклона 45°, спроектированной с применением FEM-анализа для максимальной жёсткости и устойчивости. Заниженный центр тяжести облегчает удаление стружки, улучшая эргономику. Шпиндель защищён от загрязнений встроенными каналами. В комплектацию входит малошумная гидравлическая система с высоким моментом, обеспечивающая надёжный прижим револьвера при смене инструмента. Применяются линейные направляющие с повышенной жёсткостью и грузоподъёмностью.
Конструктивные особенности

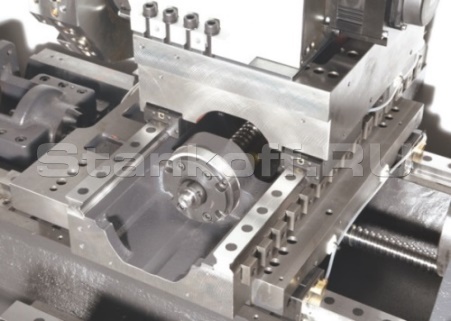

Цельнолитая станина
Цельнолитая станина спроектирована с учетом оптимальной системы рёбер жесткости и структуры, с использованием анализа методом конечных элементов (FEM-анализ).
Угол наклона станины 45°. Станина имеет заниженный центр тяжести для облегчения удаления стружки и улучшенный эргономичный дизайн.
Угол наклона станины 45°. Станина имеет заниженный центр тяжести для облегчения удаления стружки и улучшенный эргономичный дизайн.
12-ти позиционный гидравлический револьвер
В стандартной комплектации применяется гидравлическая система с низким уровнем шума и высоким моментом, повышающая прижимную силу револьвера при смене инструмента.
Стандартная комплектация
- Система ЧПУ FANUC 0i-TF, Р1 LCD 8,4’’;
- 3-х кулачковый гидравлический патрон 8";
- 12-ти позиционный гидравлический револьвер с приводным инструментом (BMT-45);
- Ручная гидравлическая задняя бабка МT5;
- Комплект инструментальных блоков для револьвера:
- 3 блока статический держатель BMT (для наруж ток обработки)
- 3 блока статический держатель BMT (для расточного инструмента)
- 1 приводной фрезерный блок BMT (Инструмент с приводом BMT 0°, 1 цанговый патрон)
- 1 приводной фрезерный блок BMT (Инструмент с приводом BMT 90°, 1 цанговый патрон)
- Линейные направляющие качения;
- Сигнальная лампа;
- Педаль управления гидравлическим патроном;
- Система подачи СОЖ;
- Система автоматической смазки;
- Лампа рабочего освещения;
- Установочные болты + опоры;
- Руководство по эксплуатации и обслуживанию;
- Стружечный конвейер + бак;
- Теплообменник;
- Автоматическое отключение питания;
- Инструментальный ящик и инструменты.
Характеристики
| Диаметр обработки над станиной, мм | 400 |
| Диаметр обработки над суппортом, мм | 250 |
| Максимальный диаметр точения, мм | 320 |
| Максимальная длина точения, мм | 340 |
| Размер патрона | Гидравлический патрон 8’’ |
| Максимальный диаметр прутка (калиброванного), мм | 50 |
| Шпиндель | |
| Частота вращения шпинделя, об/мин | 50-3000 |
| Посадка шпинделя | А2-6 |
| Диаметр отверстия шпинделя, мм | 62 |
| Крутящий момент на шпинделе, Н*м | 150 |
| Перемещения | |
| Ускоренные по осям X / Z, м/мин | 25 / 25 |
| Рабочие по осям X / Z, мм/мин | 10000 |
| Диапазон перемещений по X, мм | 150 |
| Диапазон перемещений по Z, мм | 400 |
| Точность позиционирования, мм | 0,008 |
| Повторяемость, мм | 0,006 |
| Направляющие | Линейные направляющие качения |
| Инструментальная система | |
| Тип | 12-ти позиционный гидравлический с приводным инструментом BMT-45 |
| Размеры инструмента | O.D.: 20х20 мм, I.D.: 25 мм, ER25 |
| Задняя бабка (гидравлическая) | |
| Диаметр пиноли, мм | 88 |
| Ход пиноли, мм | 80 |
| Конус пиноли | MT5 |
| Двигатели | |
| Мощность привода шпинделя (постоянная / 30 мин.), кВт | 11 /15 |
| Мощность приводного инструмента, кВт | 2,7 |
| Мощность привода по осям X / Z, кВт | 1.8 / 1.8 |
| Прочее | |
| Система ЧПУ | FANUC 0i-TF,Р1 |
| Требуемое электропитание, кВА | 35 |
| Габаритные размеры станка, мм | 2620x1880x1870 |
| Вес станка, кг | 3550 |
Пока нет отзывов об этом товаре. Будьте первым.
Оставить свой отзыв
Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!
Вопросов пока нет. Будьте первым!
Задать вопрос
Есть вопросы по C400K DT?
Предыдущий товар

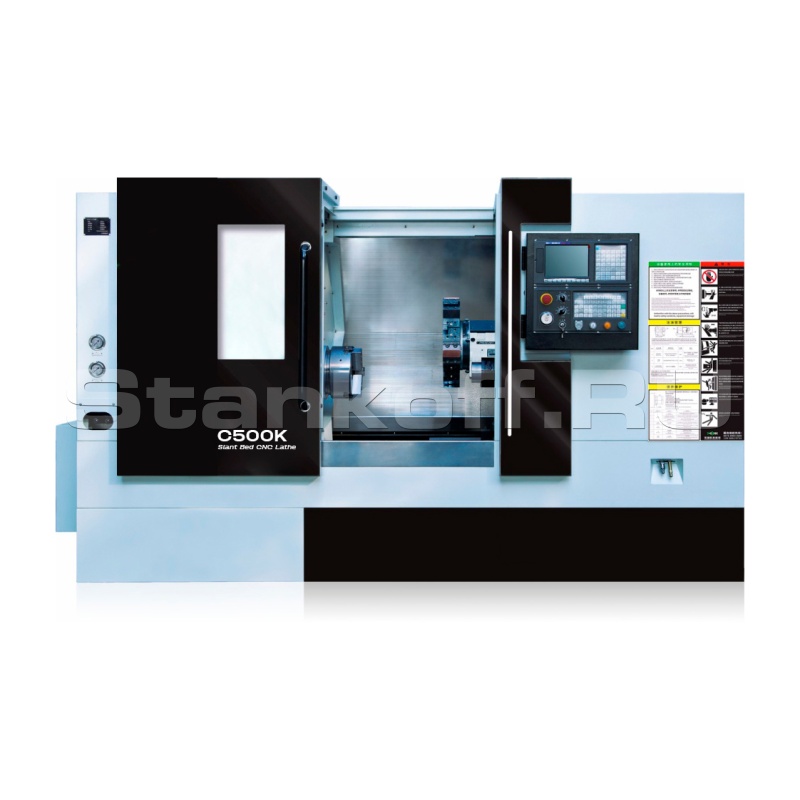

Токарный обрабатывающий центр C500K DT
