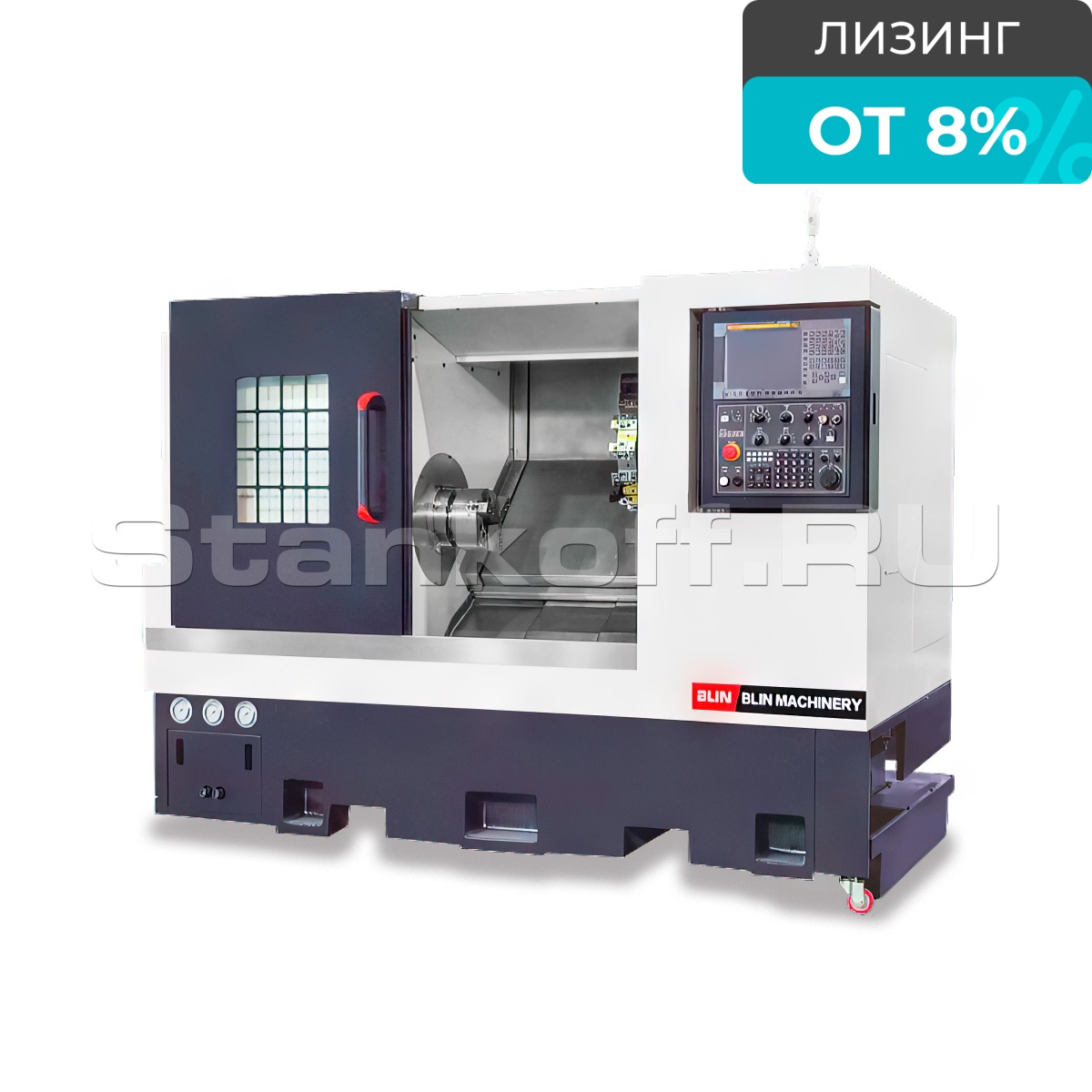

Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-H50Q

Name: Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-H50Q
Brand: NINGBO BLIN MACHINERY
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

NINGBO BLIN MACHINERY (Китай)

Краткие характеристики

Артикул BL-H50Q

Основные характеристики
Система ЧПУ + шпиндель	SYNTEC 22TA
Максимальный диаметр заготовки над станиной, мм	500
Максимальный диаметр заготовки над суппортом, мм	250
Максимальная длина точения, мм	500
Максимальный диаметр точения, мм	400
Диаметр отверстия шпинделя, мм	62
Торец шпинделя	A2-6
Максимальная скорость шпинделя, об/мин	3500
Максимальный диаметр обрабатываемого прутка, мм	51
Мощность шпинделя, кВт	11 (15)
Патрон шпинделя, дюйм	8" (10")
Перемещения (по осям X,Y,Z)
Тип линейных направляющих	Роликовые
Перемещение по оси X, мм	210
Перемещение по оси Z, мм	500
Быстрые перемещения по осям X/Z, м/мин	30
Револьверная голова
Тип револьверной головы	Револьверная голова
Количество инструментальных позиций, шт	10
Время смены инструмента, сек	0,28
Время полного поворота головы, сек	0,4
Сечение хвостовиков инструмента, мм	25x25, Ø 32
Задняя бабка
Конус	МТ5
Перемещение задней бабки, мм	450
Точностные характеристики
Точность позиционирования по осям X/Z, мм	0,005
Повторяемость по осям X/Z, мм	0,003
Система СОЖ
Мощность двигателя насоса СОЖ, кВт	0,48
Расход СОЖ, м³/ч	2,5
Габаритные размеры
Длина, мм	2500
Ширина, мм	1500
Высота, мм	1700
Вес станка, кг	3800

Все характеристики

Конструктив

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY модели BL-H50Q — это высокоточное и производительное оборудование, предназначенное для обработки прутков из различных металлов. Он широко применяется в серийном и мелкосерийном производстве благодаря своей надежности и функциональности. Станок оснащен наклонной станиной под углом 45°, что обеспечивает высокую жесткость и стабильность при обработке. Использование роликовых линейных направляющих повышает точность и надежность работы.

Комплектующие

Система ЧПУ	SYNTEC (Тайвань)
Приводы	SYNTEC (Тайвань)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Комплектация

Система ЧПУ SYNTEC 22TA;
Ручной маховичок управления;
Станина чугунная с наклоном 45° с линейными направляющими;
Шпиндель высокоточный с осью с электромагнитным тормозом;
Гидравлический патрон 8" или 10˝ главного шпинделя;
Гидравлическая задняя бабка;
Револьверная головка MYKUN на 10 позиций;
Система подачи СОЖ;
Автоматическая система смазки;
Освещение рабочей зоны станка 3-х цветная сигнальная лампа;
Выносная педаль управления;
Замок передней двери с помощью датчика;
Замок боковой двери на болтах;
Трансформатор 380В (3 фазы встроенный);
Кондиционер электрощита;
Автоматический цепной конвейер для стружки и бункер для стружки;
Комплект инструментов для настройки и обслуживания станка;
Комплект документации по обслуживанию станка на русском языке;
Комплект документации по эксплуатации станка на русском языке.

Дополнительные опции

Система ЧПУ SIEMENS 828D;
Система ЧПУ FANUC 0i-TF;
Замена револьверной головки на SAUTER (Германия) 12 позиций;
Фильтр удаления масляного тумана;
Автоматическая подача прутка (барфидер) FEDEK.
