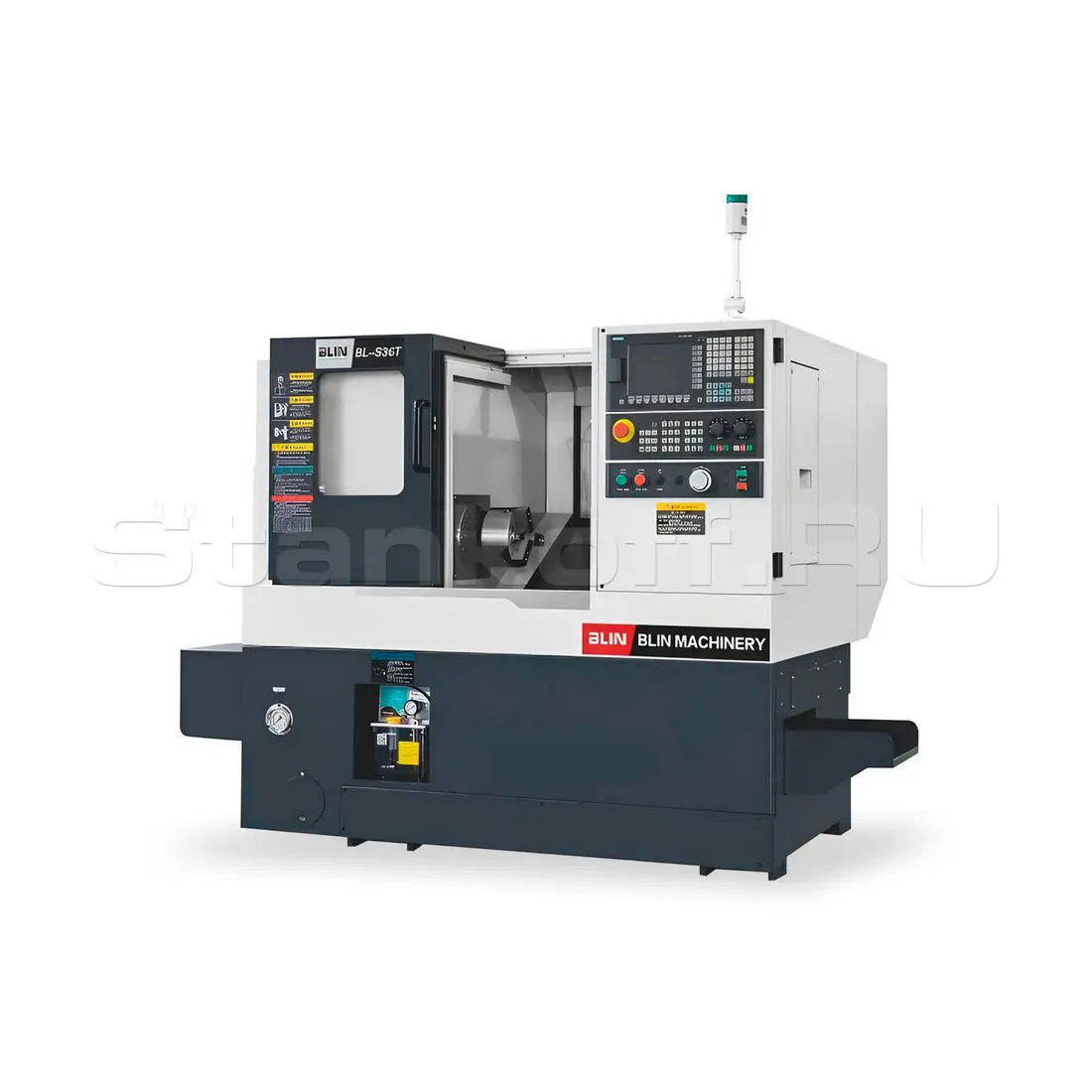

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S36T

Name: Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S36T
Brand: NINGBO BLIN MACHINERY
Rating: 5 (1 reviews)

/ 3

Сравнить Вопросы

NINGBO BLIN MACHINERY (Китай)

Краткие характеристики

Артикул BL-S36T

Основные характеристики
Система ЧПУ	SYNTEC 808D
Максимальный диаметр заготовки, устанавливаемый над станиной, мм	460
Максимальный диаметр устанавливаемый над суппортом, мм	265
Максимальная длина точения , мм	260
Максимальный диаметр точения, мм	320
Главный шпиндель
Тип	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя, мм	56
Торец шпинделя	А2-5
Максимальная скорость шпинделя, об/мин	5000
Максимальный диаметр обрабатываемого прутка, мм	44
Мощность шпинделя, кВт	5,5
Патрон шпинделя, дюйм	6"
Перемещения по осям X/Y/Z
Тип линейных направляющих	Роликовые
Ширина линейных направляющих по осям X/Z, мм	30/35
Быстрые перемещения по осям X/Z, м/мин	28/28
Диаметр ШВП по осям X/Z, мм	32/12
Перемещение по оси X, мм	160+20
Перемещение по оси Z, мм	300
Инструментальная система
Тип системы	Сервогидравлическая револьверная голова
Количество инструментальных позиций, шт	8
Время смены инструмента, сек	0,4
Время полного поворота головы, сек	0,57
Сечение хвостовиков инструмента, мм	20х20, Ø 32
Точностные характеристики
Шероховатость, мм	Ra0.4÷1.6
Соосность, мм	≤0,003
Точность позиционирования по осям X/Z, мм	0,005/0,008
Повторяемость по осям X/Z, мм	0,002/0,004
Система СОЖ
Мощность двигателя насоса СОЖ, кВт	0,48
Расход СОЖ, м³/ч	2,5
Габаритные размеры
Длина, мм	1650
Ширина, мм	1600
Высота, мм	1550
Вес, кг	2400

Все характеристики

Конструктив

Токарный обрабатывающий центр BL-S36T от NINGBO BLIN MACHINERY — это высокоточное и надежное решение для обработки прутков из различных металлов. Оборудованный револьверной головой, станок обеспечивает быструю переналадку и многопозиционную обработку, что значительно повышает эффективность производства. Оборудование идеально подходит как для мелкосерийного, так и для массового производства.

Комплектующие

Система ЧПУ	SIEMENS (Германия)
Приводы	SIEMENS (Германия)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	PRAGATI (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Комплектация

Система ЧПУ SIEMENS 808D;
Ручной маховичок управления MPG;
Станина чугунная с наклоном 30°;
Линейные направляющие по осям X/Z;
Сервоприводы SIEMENS по осям X/Z;
Шпиндель высокоточный с электромагнитным тормозом;
Гидравлический патрон 6" главного шпинделя;
Револьверная голова на 8 позиций;
Автоматический цепной конвейер для стружки и бункер для стружки;
Система подачи СОЖ;
Автоматическая система смазки;
Освещение рабочей зоны станка;
3х-цветная сигнальная лампа;
Выносная педаль управления;
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE);
Трансформатор 380В (3 фазы встроенный);
Комплект инструментов для настройки и обслуживания станка;
Комплект документации по обслуживанию станка на русском языке;
Комплект документации по эксплуатации станка на русском языке;
Комплект документации по системе ЧПУ;
Держатели инструмента – 4 шт.

Дополнительные опции

Система ЧПУ SIEMENS 828D;
Система ЧПУ FANUC 0i-TF;
Гидравлический патрон;
Жесткое нарезание резьбы;
Фильтр удаления масляного тумана;
Автоматическая подача прутка (барфидер) FEDEK DH 65L.
