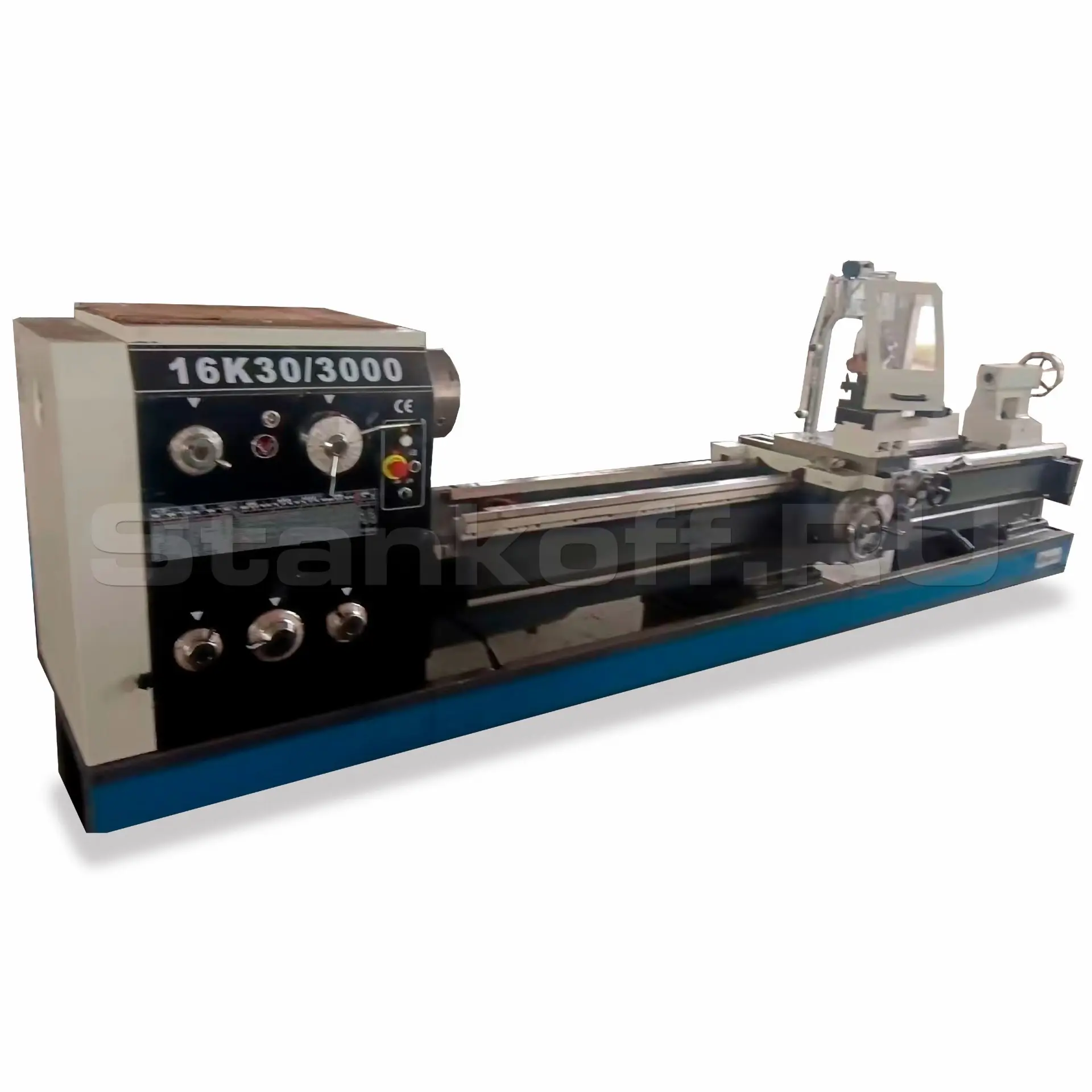

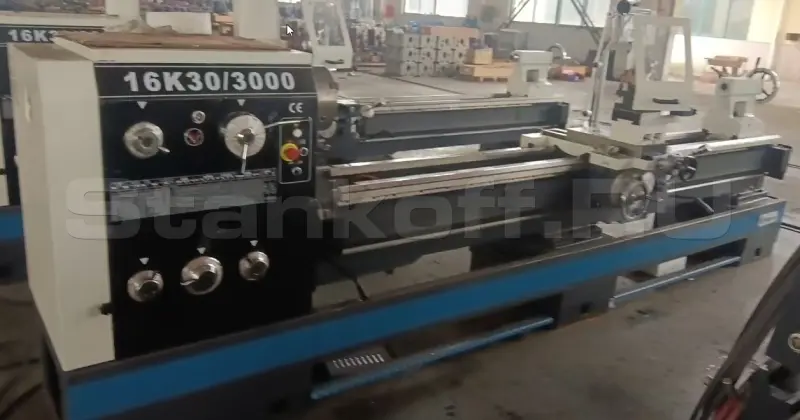

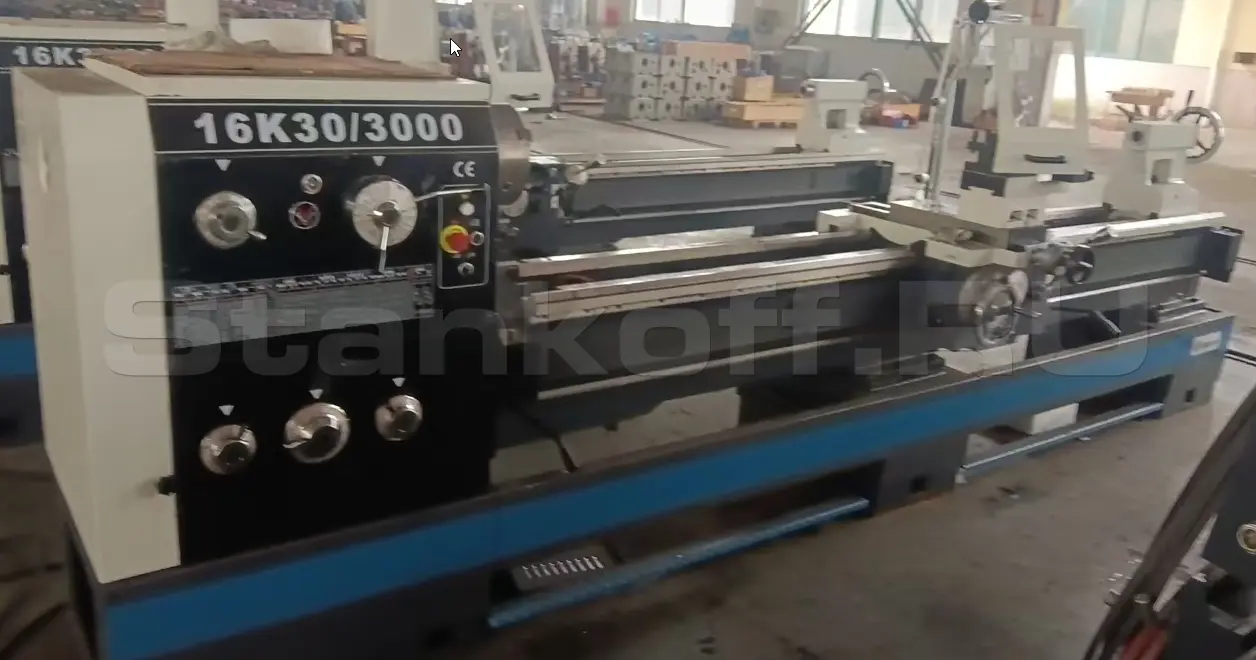

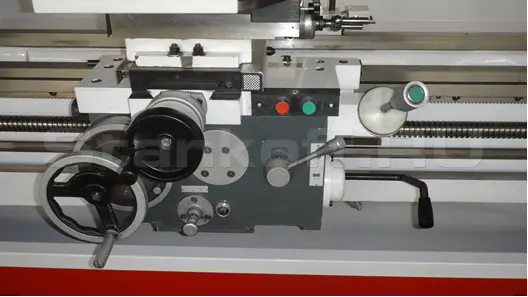

Токарно-винторезный станок 16К30/3000

Name: Токарно-винторезный станок 16К30/3000
Rating: 5 (1 reviews)

/ 4

Сравнить Вопросы

Краткие характеристики

Артикул 16К30/3000

Класс точности по ГОСТ 8-82	Н
Наибольший диаметр обрабатываемой заготовки над станиной, мм	660
Наибольший диаметр обрабатываемой заготовки над суппортом, мм	420
Максимальный диаметр обработки над выемкой в станине, мм	870
Эффективная длина выемки, мм	230
Ширина направляющих станины, мм	405
Наибольшая длина обрабатываемой заготовки, мм	3000
Диаметр отверстия шпинделя, мм	82
Конус отверстия в шпинделе	КМ6
Передний конец шпинделя	1:20 ф90
Пределы частот вращения шпинделя, об/мин	24 ступени, 9-1600
Наибольший крутящий момент на шпинделе, кН/м	1,4
Количество и диапазон продольных подач (стандартные), мм/об	0,063-2,52/65
Количество и диапазон продольных подач (уменьшенные), мм/об	0,028-0,056/13
Количество и диапазон продольных подач (увеличенные), мм/об	2,86-6,43/15
Количество и диапазон поперечных подач (стандартные), мм/об	0,027-1,07/65
Количество и диапазон поперечных подач (уменьшенные), мм/об	0,012-0,026/13
Количество и диапазон поперечных подач (увеличенные(, мм/об	1,21-2,73/15
Количество и диапазон нарезания резьбы (метрическая резьба)	0,5-224/48
Количество и диапазон нарезания резьбы (дюймовая резьба)	72-1/8 tpi/46
Количество и диапазон нарезания резьбы (модульная резьба)	0,5-112/42
Количество и диапазон нарезания резьбы (питчевая резьба)	56-1/4 DP/45
Скорость быстрых продольных перемещений суппорта, м/мин	4,5
Скорость быстрых поперечных перемещений суппорта, м/мин	1,9
Сечение резца, мм	25х25
Высота от опорной поверхности резца до оси центров, мм	25
Число резцов в резцедержателе, шт	4
Наибольшая длина перемещения резцовых салазок суппорта, мм	145
Наибольшая длина перемещения продольной (поперечной) каретки, мм	2935 (360)
Цена одного деления лимба верхней части суппорта, мм	0,05
Цена одного деления лимба поперечного перемещения нижней части суппорта, мм	0,05
Наибольший угол поворота резцовых салазок, град	±90°
Цена деления лимба продольного перемещения, мм	1
Цена деления лимба поперечного перемещения, мм	0,05
Диаметр пиноли задней бабки, мм	75
Конус пиноли задней бабки	КМ5
Наибольшее перемещение пиноли задней бабки, мм	150
Поперечное перемещение задней бабки, мм	±15
Тип насоса для охлаждающей жидкости, мощность и поток, л/мин	50
Мощность привода главного движения, кВт	7,5
Габариты станка (ДхШхВ), мм	4700х1150х1800
Масса нетто, кг	4250

Все характеристики

Конструктив

Токарно-винторезный станок 16К30/3000 применяется в различных отраслях промышленности для выполнения широкого спектра операций по обработке различных материалов. Среди них — обтачивание и растачивание цилиндрических и конических поверхностей, нарезка наружных и внутренних резьб (метрических, дюймовых, модульных, питчевых), а также сверление, зенкерование и развертывание. Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Станок имеет повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. Станки просты в эксплуатации и сохраняют точность позиционирования.

Преимущества

Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
Закаленный шпиндель из высокопрочной легированной стали;
Закалённые и шлифованные зубчатые колеса и шестерни;
Регулируемая муфта перегрузки ходового винта;
Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
Минимальная скорость вращения шпинделя - 9 об/мин;
Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
Подача СОЖ в зону резания, галогеновый светильник;
Тормоз шпинделя

Стандартная комплектация

Ручной 3-кулачковый патрон 320 мм;
Ручной 4-кулачковый патрон 400 мм;
Планшайба 430 мм;
Двигатель главного привода 7,5 кВт;
Резьбоуказатель;
Четырехпозиционный резцедержатель;
Неподвижный центр;
Переходная втулка (внутренний конус КМ5, внешний конус 1:20);
Задняя бабка;
Ящик с инструментами;
Масленка;
Система подачи СОЖ;
Станочный светильник;

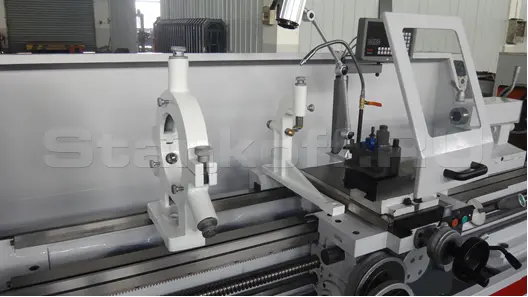

Неподвижный люнет 6~125 мм;
Подвижный люнет 6~100 мм;
Руководство по эксплуатации на станок;
Защитное ограждение патрона;
Защитное ограждение резцедержателя;
Защита ходового винта РМЦ 3000 мм;
Устройство цифровой индикации (УЦИ).

Характеристики

Класс точности по ГОСТ 8-82	Н
Наибольший диаметр обрабатываемой заготовки над станиной, мм	660
Наибольший диаметр обрабатываемой заготовки над суппортом, мм	420
Максимальный диаметр обработки над выемкой в станине, мм	870
Эффективная длина выемки, мм	230
Ширина направляющих станины, мм	405
Наибольшая длина обрабатываемой заготовки, мм	3000
Диаметр отверстия шпинделя, мм	82
Конус отверстия в шпинделе	КМ6
Передний конец шпинделя	1:20 ф90
Пределы частот вращения шпинделя, об/мин	24 ступени, 9-1600
Наибольший крутящий момент на шпинделе, кН/м	1,4
Количество и диапазон продольных подач (стандартные), мм/об	0,063-2,52/65
Количество и диапазон продольных подач (уменьшенные), мм/об	0,028-0,056/13
Количество и диапазон продольных подач (увеличенные), мм/об	2,86-6,43/15
Количество и диапазон поперечных подач (стандартные), мм/об	0,027-1,07/65
Количество и диапазон поперечных подач (уменьшенные), мм/об	0,012-0,026/13
Количество и диапазон поперечных подач (увеличенные(, мм/об	1,21-2,73/15
Количество и диапазон нарезания резьбы (метрическая резьба)	0,5-224/48
Количество и диапазон нарезания резьбы (дюймовая резьба)	72-1/8 tpi/46
Количество и диапазон нарезания резьбы (модульная резьба)	0,5-112/42
Количество и диапазон нарезания резьбы (питчевая резьба)	56-1/4 DP/45
Скорость быстрых продольных перемещений суппорта, м/мин	4,5
Скорость быстрых поперечных перемещений суппорта, м/мин	1,9
Сечение резца, мм	25х25
Высота от опорной поверхности резца до оси центров, мм	25
Число резцов в резцедержателе, шт	4
Наибольшая длина перемещения резцовых салазок суппорта, мм	145
Наибольшая длина перемещения продольной (поперечной) каретки, мм	2935 (360)
Цена одного деления лимба верхней части суппорта, мм	0,05
Цена одного деления лимба поперечного перемещения нижней части суппорта, мм	0,05
Наибольший угол поворота резцовых салазок, град	±90°
Цена деления лимба продольного перемещения, мм	1
Цена деления лимба поперечного перемещения, мм	0,05
Диаметр пиноли задней бабки, мм	75
Конус пиноли задней бабки	КМ5
Наибольшее перемещение пиноли задней бабки, мм	150
Поперечное перемещение задней бабки, мм	±15
Тип насоса для охлаждающей жидкости, мощность и поток, л/мин	50
Мощность привода главного движения, кВт	7,5
Габариты станка (ДхШхВ), мм	4700х1150х1800
Масса нетто, кг	4250
