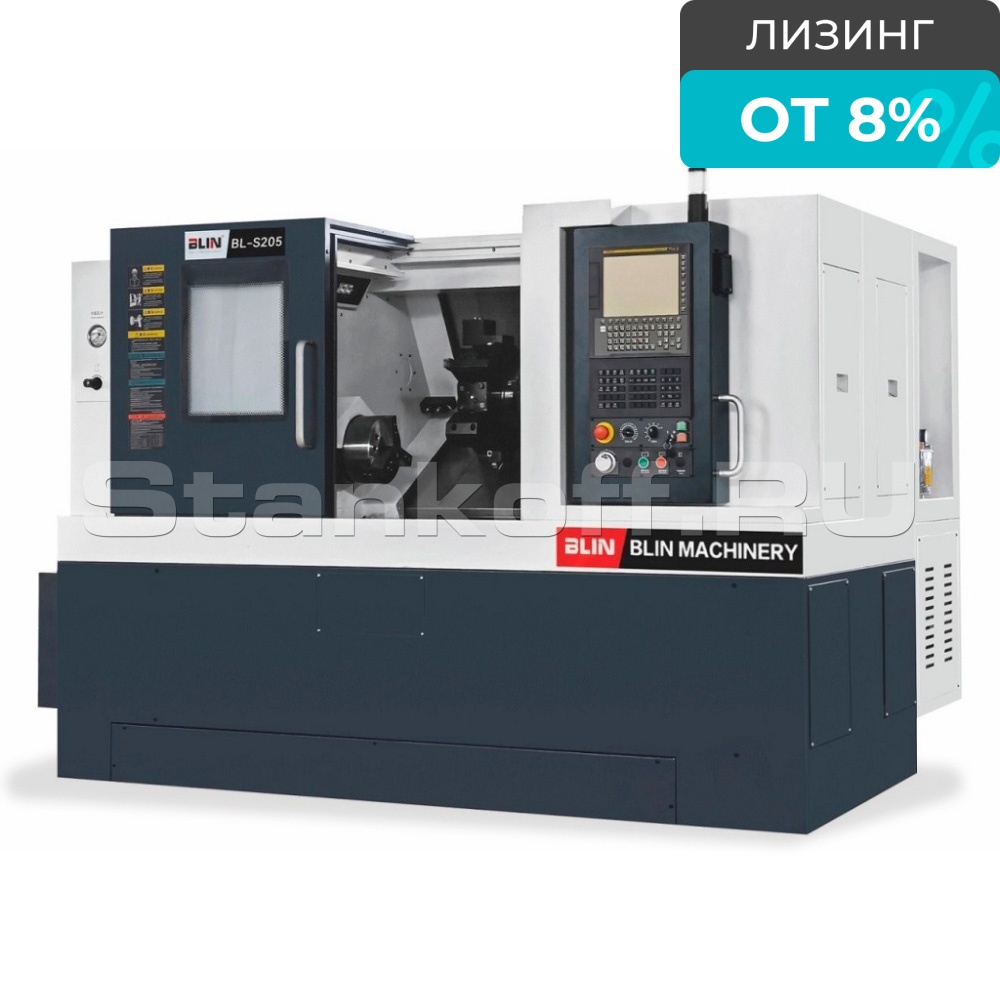

Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205M

Name: Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY BL-S205M
Brand: NINGBO BLIN MACHINERY
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

NINGBO BLIN MACHINERY (Китай)

Краткие характеристики

Артикул BL-S205M

Основные характеристики
Система ЧПУ	SIEMENS 808D ADVANCED
Максимальный диаметр заготовки над станиной, мм	550
Максимальный диаметр заготовки над суппортом, мм	290
Максимальная длина точения, мм	530
Максимальный диаметр точения, мм	380
Шпиндель
Тип шпинделя	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя, мм	66
Торец шпинделя	А2-6
Максимальная скорость шпинделя, об/мин	4500
Максимальный диаметр обрабатываемого прутка, мм	51
Мощность шпинделя, кВт	11
Патрон шпинделя, дюйм	8"
Перемещения
Тип линейных направляющих	Роликовые
Перемещение по оси X, мм	190+10
Перемещение по оси Z, мм	550
Быстрые перемещения по осям X/Z, м/мин	30
Револьверная голова
Тип револьверной головы	Servo
Количество инструментальных позиций, шт.	8 (опц. 12)
Время смены инструмента, сек	0,28
Время полного поворота головы, сек	0,4
Сечение хвостовиков инструмента, мм	25х25, Ø 40
Задняя бабка
Расстояние от центра задней бабки до кулачка патрона, мм	65÷565
Скорость быстрого перемещения задней бабки, м/мин	15
Конус задней бабки	МТ4
Точностные характеристики
Шероховатость, мм	Ra0.4÷1.6
Соосность, мм	≤0,003
Точность позиционирования по осям X/Z, мм	0,005/0,008
Повторяемость по осям X/Z, мм	0,002/0,004
Система СОЖ
Мощность двигателя насоса СОЖ, кВт	0,48
Расход СОЖ, м³/ч	2,5
Габаритные размеры
Длина, мм	3630
Ширина, мм	1720
Высота, мм	1840
Вес станка, кг	4100

Все характеристики

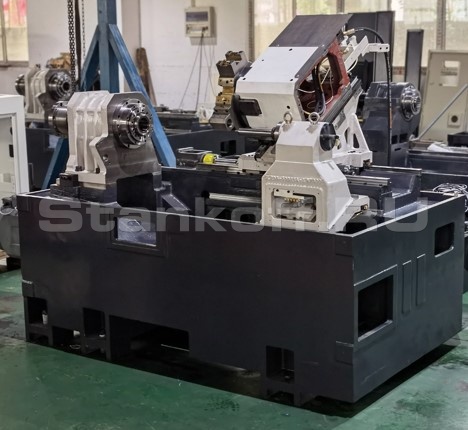

Конструктив

Токарный обрабатывающий центр с ЧПУ BL-S205M предназначен для высокоточной обработки прутков из различных типов металлов — от цветных сплавов до конструкционных и нержавеющих сталей. Станок отличается высокой производительностью и стабильной точностью, что делает его эффективным решением как для серийного, так и для мелкосерийного производства. Надежная конструкция, современная система управления и качественные комплектующие обеспечивают долгий срок службы и отличное качество обработки каждой детали.

Комплектующие

Система ЧПУ	SIEMENS (Германия)
Приводы	SIEMENS (Германия)
ШВП	HIWIN (Тайвань)
Направляющие	HIWIN (Тайвань)
Подшипники шпинделя	NSK (Япония)
Револьверная голова	SAUTER (Германия)
Система смазки	HERG (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Пневмокомпоненты	AIRTAC (Тайвань)
Реле	OMRON (Япония)
Гидравлические патроны	AUTOGRIP (Тайвань)
Зубчатые ремни	GATES (США)
Крепёж	YINSH (Тайвань)
Муфты	KTR (Германия)

Комплектация

Система ЧПУ SIEMENS 808D ADVANCED;
Ручной маховичок управления;
Станина чугунная с наклоном с линейными направляющими;
Шпиндель высокоточный с осью С1 с электромагнитным тормозом;
Гидравлический патрон 8" главного шпинделя;
Револьверная головка на 8 позиций;
Конвейер для удаления стружки с баком;
Система подачи СОЖ Автоматическая система смазки;
Освещение рабочей зоны станка;
3-х цветная сигнальная лампа;
Выносная педаль управления;
Кондиционер электрошкафа;
Задняя бабка;
Трансформатор 380В (3 фазы встроенный);
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE);
Комплект инструментов для настройки и обслуживания станка;
Комплект документации по обслуживанию станка на русском языке;
Комплект документации по эксплуатации станка на русском языке;
Держатели инструмента – 8 шт.

Дополнительные опции

Замена стойки ЧПУ на SIEMENS 828D;
Замена стойки ЧПУ на FANUC 0i-TF;
Деталеуловитель;
Револьверная голова на 12 позиций;
Жесткое нарезание резьбы;
Увеличенный шпиндель, диаметр отверстия Ø79 мм, специальный сквозной цилиндр с увеличенным отверстием и патрон 8", двигатель 11 кВт, максимальный обрабатываемый пруток 64 мм;
Увеличенный шпиндель, диаметр отверстия Ø 86 мм, A2-8, 3500 об/мин, патрон 10, двигатель 11 кВт;
Замена стойки ЧПУ на SIEMENS 828D;
Замена стойки ЧПУ на FANUC 0i-TF;
Деталеуловитель;
Револьверная голова на 12 позиций;
Жесткое нарезание резьбы;
Увеличенный шпиндель, диаметр отверстия Ø79 мм, специальный сквозной цилиндр с увеличенным отверстием и патрон 8", двигатель 11 кВт, максимальный обрабатываемый пруток 64 мм;
Увеличенный шпиндель, диаметр отверстия Ø 86 мм, A2-8, 3500 об/мин, патрон 10, двигатель 11 кВт;
Фильтр удаления масляного тумана;
Автоматическая подача прутка (барфидер) FEDEK DH 65L .
