Орбитально-шлифовальный станок ОШС-75

Конструктив

Станок предназначен для шлифовки в автоматическом режиме ножек и иных элементов стульев, изогнутых брусков непостоянного сечения для формирования скруглений на углах. Шлифование производится на массивных заготовках, на изделиях из МДФ.

Схема обработки

Орбитально-шлифовальный станок ОШС-75

Конструктивные особенности


Орбитальный шлифовальный узел

Два агрегата, состоящие из трех роликов каждый, с натянутой шлифлентой производят быстрые вращательные движения вокруг заготовки, тем самым обеспечивая равномерное шлифование радиусных фасок со всех углов детали.

Осцилляция шлифовальных лент

Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении.
Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки.
Панель управления

Панель управления

Удобное управление с PLC контроллера. На одном дисплее устанавливаются основные параметры обработки:
— Скорость подачи заготовки.
— Скорость вращения шлифовальной ленты.
— Включение подачи.

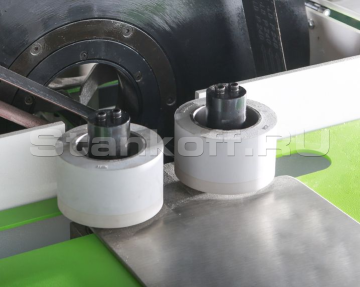

Подающие ролики

Станок имеет четыре независимых подающих ролика, два на входе, и два на выходе. Каждый ролик оснащен отдельным двигателем. Скорость подачи синхронизирована, плавно регулируются с помощью инвертора. Такая конструкция позволяет подавать прямые и изогнутые заготовки, постоянного и переменного сечения.

Характеристики

Заготовка, материал Стулья
Скорость подачи, м/мин 6 - 15
Общая мощность, кВт 2,2
Размер шлифовальной ленты, мм 1350 x 68
Мощность двигателей шлифовальных узлов, кВт 2,2
Мощность двигателей подающих роликов, Вт 180 x 4
Мин. длина детали, мм 350
Макс. ширина детали, мм 75
Макс. толщина детали, мм 75
Расположение рабочих групп вокруг заготовки
Габаритные размеры
Длина, мм 1050
Ширина, мм 950
Высота, мм 1400
Вес, кг 385
