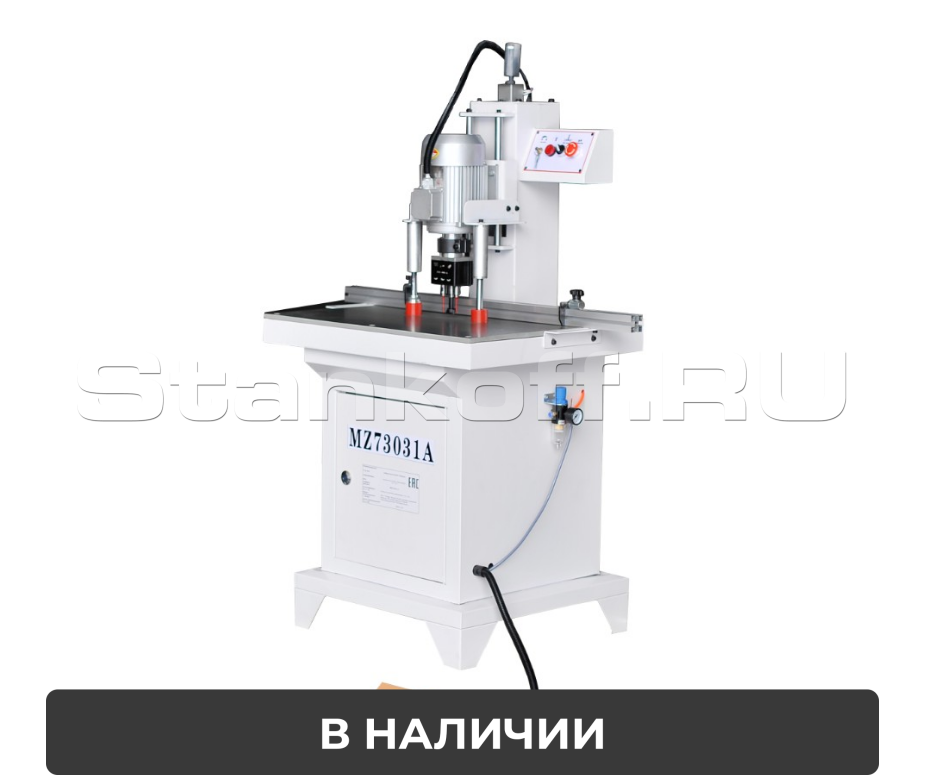

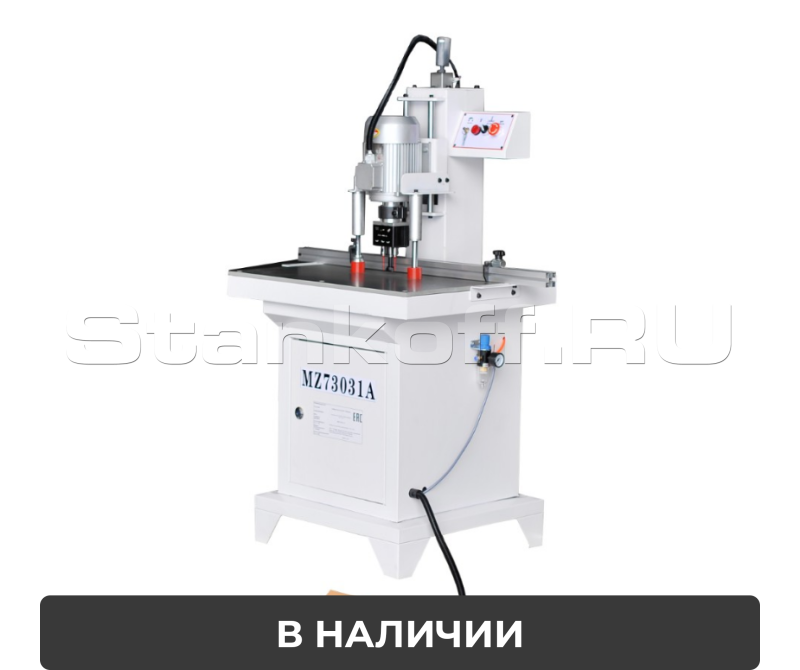

Сверлильно-присадочный станок под петли JZ-2800 (MZ73031A)

Конструктив

Станок JZ-2800 предназначен для фрезерования отверстий в мебельных фасадах под петлю с креплением. Он оснащен двумя пневматическими цилиндрами для надежного прижима детали, а автоматическое управление операциями обеспечивается старт-педалью. Станок имеет боковые линейки и линейку с двумя откидными упорами для точного позиционирования материала.

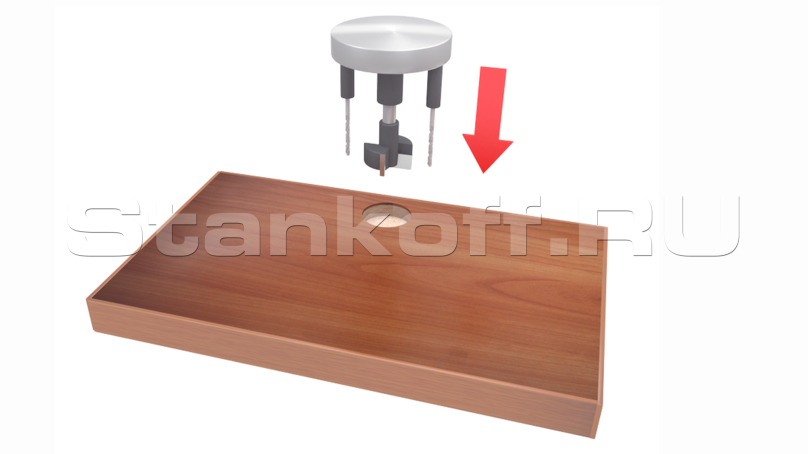

Схема обработки

Комплектация станка

  • Чашечное сверло D=35 мм – 1 шт.;
  • Глухое сверло D=3 мм – 2 шт.;
  • Линейка с двумя откидными упорами;
  • Пневмоприжим - 2 шт.

Особенности станка


Рабочий узел

3-х шпиндельная головка 48 х 6 имеет три патрона. Один патрон для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для свёрл под крепление петли. Отверстия для крепления петли соответствуют отверстию под петлю и засверливаются одновременно с операцией фрезерования. Возможна установка фрезы для выборки петли различного размера.

Линейка с откидными упорами

Профильная линейка оснащена двумя откидными упора для выставления размера.

Пневматические прижимы

Два пневматических прижима для быстрого фиксирования заготовки различной толщины.

Блок подготовки воздуха

Блок подготовки воздуха позволяет осуществлять очистку и регулировку давления воздуха в пневмосистеме.

Пульт управления

Эргономичный и простой в исполнении пульт управления располагается на передней панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

Электрическая схема

В схеме станка используются надежные электрические комплектующие.

Позиционирование заготовки

Простая и понятная система линеек для удобного позиционирования заготовки.

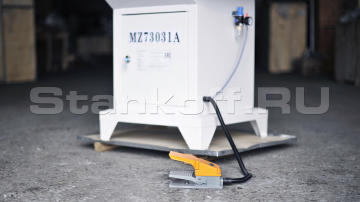

Педаль

Наличие педали позволяет производить более надёжный контроль за фиксацией заготовки в процесса сверления.

Система регулировки глубины сверления

Удобный узел позволяет быстро установить требуемую глубину сверления отверстий.

Характеристики

Частота вращения шпинделя, об/мин.2800
Давление в пневмосистеме, МПа0,6-0,8
Количество сверлильных головок, шт.1
Максимальная глубина сверления, мм60
Максимальный диаметр сверления, мм35
Общая мощность, кВт1,5
Размеры, мм1000х600х1470
Размеры в упаковке, мм880х700х1620
Вес в упаковке, кг150
Объём, м³1
