Лазерно-гравировальный станок для резки металлов и неметаллов с ЧПУ LM HYBRID 1610/180 ВТ

Name: Лазерно-гравировальный станок для резки металлов и неметаллов с ЧПУ LM HYBRID 1610/180 ВТ
Brand: Stankoff.RU
Rating: 5 (1 reviews)

/ 9

Сравнить Вопросы

Stankoff.RU (Россия, Китай) Китай

Краткие характеристики

Артикул LM HYBRID 1610/180 ВТ

Лазерная трубка	Yongli A8s
Мощность	150-180 Вт
Ресурс лазерной трубки	10 000 ч
Размеры рабочего поля	1600х1000 мм
Рабочий стол	сотовый, реечный
Подъем стола	да
Красная точка	да
Контроль дверей	да
Подача материала	передняя и задняя
Скорость резки	0-600 мм/сек
Скорость гравировки	0-1200 мм/сек
Контроль мощности лазера	1-100% регулирует внутри программы
Минимальный символ	1х1 мм
Максимальное разрешение	2500 DPI
Точность позиционирования	0.03 мм
Охлаждение	водяное охлаждение
Контроллер	Ruida RDC6445G
Поддерживаемые форматы	.plt,.dst,.dxf,.bmp,.dwg,.ai
Поддерживаемое программное обеспечение	CorelDraw, Photoshop, AutoCad
Тип привода	Трехфазный двигатель с редуктором и муфтой
Потребляемая мощность	2,5 кВт
Габаритные размеры станка	214015201050 мм
Габаритные размеры в упаковке	223019301140 мм
Вес брутто	550 кг

Все характеристики

Конструктив

Предназначены для гравировки и резки металлических листов, деревянных поверхностей, МДФ, акрила и других материалов. Это профессиональные лазерные станки для среднего и крупного производства. Большое рабочее поле позволяет резать практически любой листовой материал.

Область применения

Станки широко применяются для производства рекламной, сувенирной, текстильной, обувной, мебельной и пр. продукции.

Востребованы в производствах, связанных с обработкой материала из металла, пластика, акрила, оргстекла, фанеры, березовой фанеры ФК, дерева, шпона, многослойного картона, тонкого металла и т.д.

Конструктивные особенности

Лазерная трубка Yongli A8s

Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

Четырехсторонняя загрузка

Возможность загрузки материалов с четырех сторон позволяет обрабатывать материалы большого размера.

Режущая головка с автофокусом

Режущая головка способна резать неметаллы и металлы. Автофокусировка по оси Z при резке металла. Емкостной датчик автоматически регулирует высоту лазерной головки во время резки, что обеспечивает стабильное фокусное расстояние, даже если металл имеет изгибы.

Подъёмный рабочий стол

Перемещение высоты стола происходит при помощи электродвигателя, управление осуществляется с кнопки, находящейся на пульте. Предназначение этой опции заключается в том, чтобы производить обработку объемных заготовок, а также в установке осей вращения.

Реечный и сотовый столы

Позволяют осуществлять на станке операции лазерной резки и лазерной гравировки. Сотовый стол предназначен для обработки мелких заготовок и при работе с мягкими материалами: ткань, кожа, бумага и др., является его главным предназначением. Детали и материал не проваливают на дно корпуса станка.

Высокоточные линейные направляющие повышенной жесткости SHAC (Тайвань)

Направляющие линейного перемещения SHAC созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества. SHAC являются направляющими, которые предназначены для решения множества задач линейного перемещения в сфере строения станков и машиностроения, также они универсальны для решения задач линейного перемещения при производстве станков ЧПУ и автоматизированных комплексов.

Гофрозащита и кабельные цепи

Система передач надежна защищена от механических воздействий и пыли.

Ременная передача

Ременная передача – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных, так делает процесс резки более плавным и точным.

Высокоточные трехфазные шаговые двигатели и драйверы

Преимущества этих двигателей: низкий уровень шума, плавная работа, высокий крутящий момент, высокое ускорение. Трехфазные драйвера высокой производительности способны работать с платами управления новейших образцов ведущих производителей мира. Значительно улучшают стабильность и снижают уровень шума. Существует автоматическая настройка параметров драйвера, автоматический подбор лучших рабочих параметров для увеличения производительности шаговых двигателей.

Регулятор подачи газа

Газ влияет на скорость резки, толщину резки и качество резки. Электромагнитный клапан контролирует подачу газа. Подача газа происходит только в процессе резки и отключается автоматически при бездействии оборудования.

Панель управления RUIDA

Панель с ЖК делает работу на станке простой и удобной. Управление осуществляется непосредственно на станке.

USB-порт

Предоставляет управление станком при отсутствии подключения к компьютеру, а также запуск готовых программ с носителя USB.

Водяной чиллер CW-5200

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Автоматическое интеллектуальное управление температурой: в иной среде, пользователю не нужно менять настройки они автоматически переключается к соответствующей рабочей температуре.

Воздушный компрессор

При выдувании дыма с прохождения пути пучка лазера, происходит обеспечение точной линии реза, происходит нагнетание воздуха в зоне резания, способствующее эффективной резке материалов большой толщины.

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет паль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

Набор инструмента

Кабель питания, кабель контроллера, программное обеспечение на CD, гаечные ключи, линейка, ключи для дверцы, болты, набор для очистки линз, очки и т. д.

Дополнительные опции

Поворотная ось

Поворотная ось для лазерного станка, предназначена для гравировки круглых поверхностей путем их вращения. Устройство подключается вместо оси Y.Устанавливается только на станок с подъемным столом

Таблица зависимости толщины резки от мощности лазерной трубки

Материал	150 Вт	180 Вт	220 Вт	280 Вт	300 Вт
Сталь	1	1,5	2	2,5	3
Дерево	15	18	20	23	23
Акрил	25	25	25	30	30
МДФ	12	13	14	15	15
Другие материалы	Резина, губка, ткань, кожа и многие другие

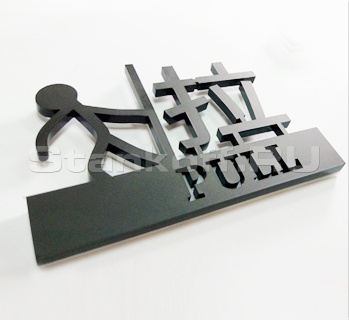

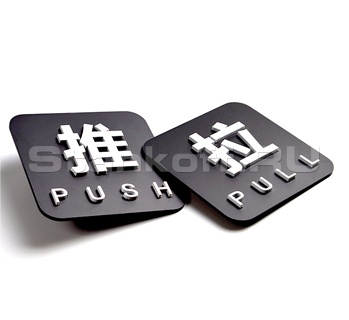

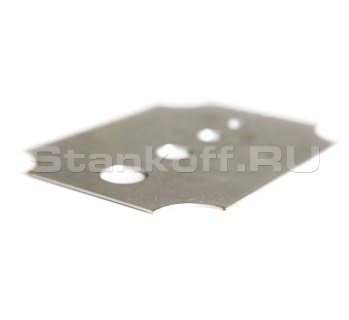

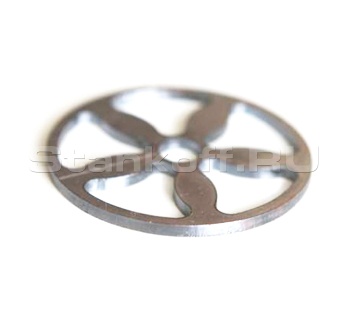

Получаемые изделия

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

Оперативной доставке
Шеф-монтаже данного оборудования
Обучении вашего персонала
Гарантийного и постгарантийного обслуживания

Характеристики

Лазерная трубка	Yongli A8s
Мощность	150-180 Вт
Ресурс лазерной трубки	10 000 ч
Размеры рабочего поля	1600х1000 мм
Рабочий стол	сотовый, реечный
Подъем стола	да
Красная точка	да
Контроль дверей	да
Подача материала	передняя и задняя
Скорость резки	0-600 мм/сек
Скорость гравировки	0-1200 мм/сек
Контроль мощности лазера	1-100% регулирует внутри программы
Минимальный символ	1х1 мм
Максимальное разрешение	2500 DPI
Точность позиционирования	0.03 мм
Охлаждение	водяное охлаждение
Контроллер	Ruida RDC6445G
Поддерживаемые форматы	.plt,.dst,.dxf,.bmp,.dwg,.ai
Поддерживаемое программное обеспечение	CorelDraw, Photoshop, AutoCad
Тип привода	Трехфазный двигатель с редуктором и муфтой
Потребляемая мощность	2,5 кВт
Габаритные размеры станка	214015201050 мм
Габаритные размеры в упаковке	223019301140 мм
Вес брутто	550 кг
