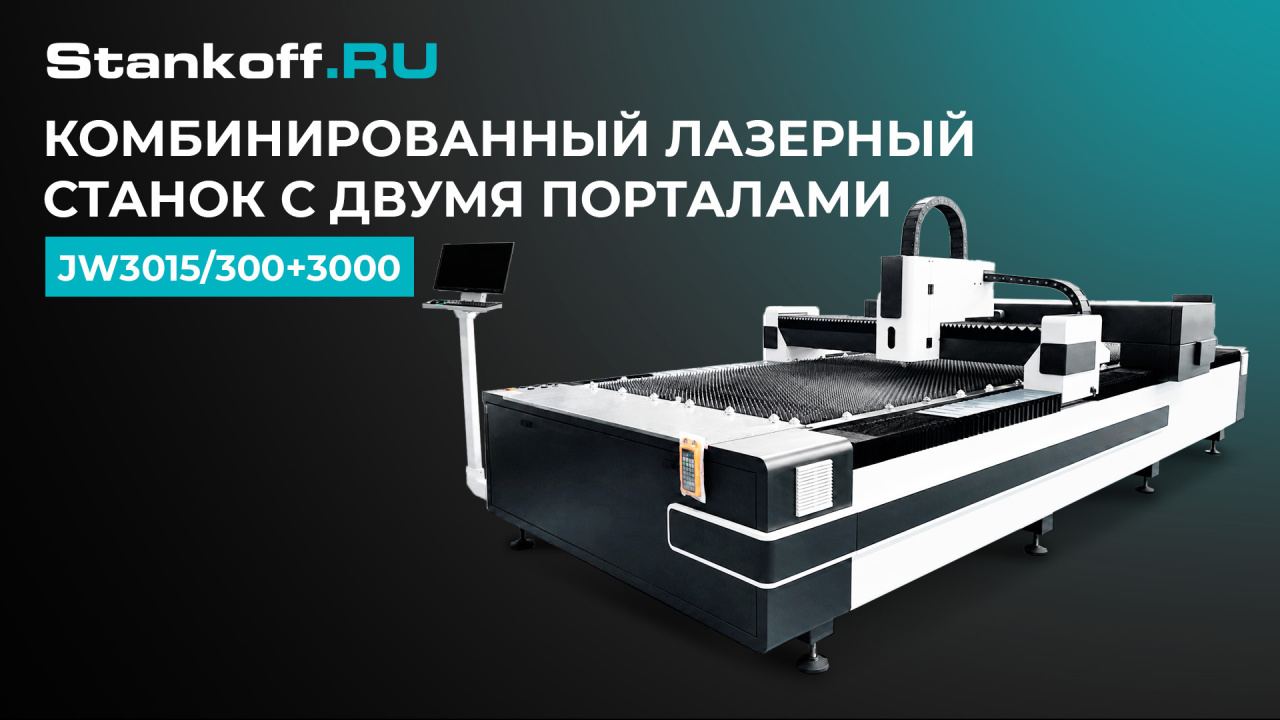

Комбинированный лазерный станок с двумя порталами JW3015/300+3000

Name: Комбинированный лазерный станок с двумя порталами JW3015/300+3000
Availability: PreOrder
Rating: 5 (1 reviews)

/ 8

Сравнить Вопросы

Китай

Краткие характеристики

Артикул JW3015/300+3000

Оптоволоконный лазер
Мощность лазера, Вт	3000
Источник излучения	Raycus
Длина волны, нм	1070–1090
Ход по оси X, мм	1500
Ход по оси Y, мм	3000
Ход по оси Z, мм	150
Точность позиционирования, мм	±0,03
Точность повторного позиционирования, мм	±0,02
Система управления	CypCut (FSCUT2000)
Мощность сервоприводов по оси X, Вт	750
Мощность сервоприводов по оси Y, Вт	750
Мощность сервоприводов по оси Z, Вт	450
Макс. потребляемая мощность, кВт	13
Типоразмер направляющих по оси X	20
Типоразмер направляющих по оси Y	20
Типоразмер направляющих по оси Z	25
CO₂-лазер
Производитель лазерной трубки	Yongli
Модель лазерной трубки	DLT 300P
Контроллер	Ruida
Максимальная мощность лазерной трубки, Вт	300
Максимальная скорость резки, мм/с	600
Максимальная скорость гравировки, мм/с	1100
Минимальный символ, мм	1 × 1
Точность позиционирования, мм	±0,01
Макс. потребляемая мощность, кВт	3
Общие характеристики
Размеры рабочего поля, мм	1500 × 3000
Поддерживаемые программы	AutoCAD; CorelDRAW; Photoshop
Охлаждение	Водяное охлаждение
Напряжение, В	380
Частота, Гц	50
Габаритные размеры станка, мм	3980 × 2230 × 1720
Габариты станка в упаковке, мм	5300 × 2290 × 1800
Вес нетто, кг	2000
Вес брутто, кг	2100

Все характеристики

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Олег Селезнев

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

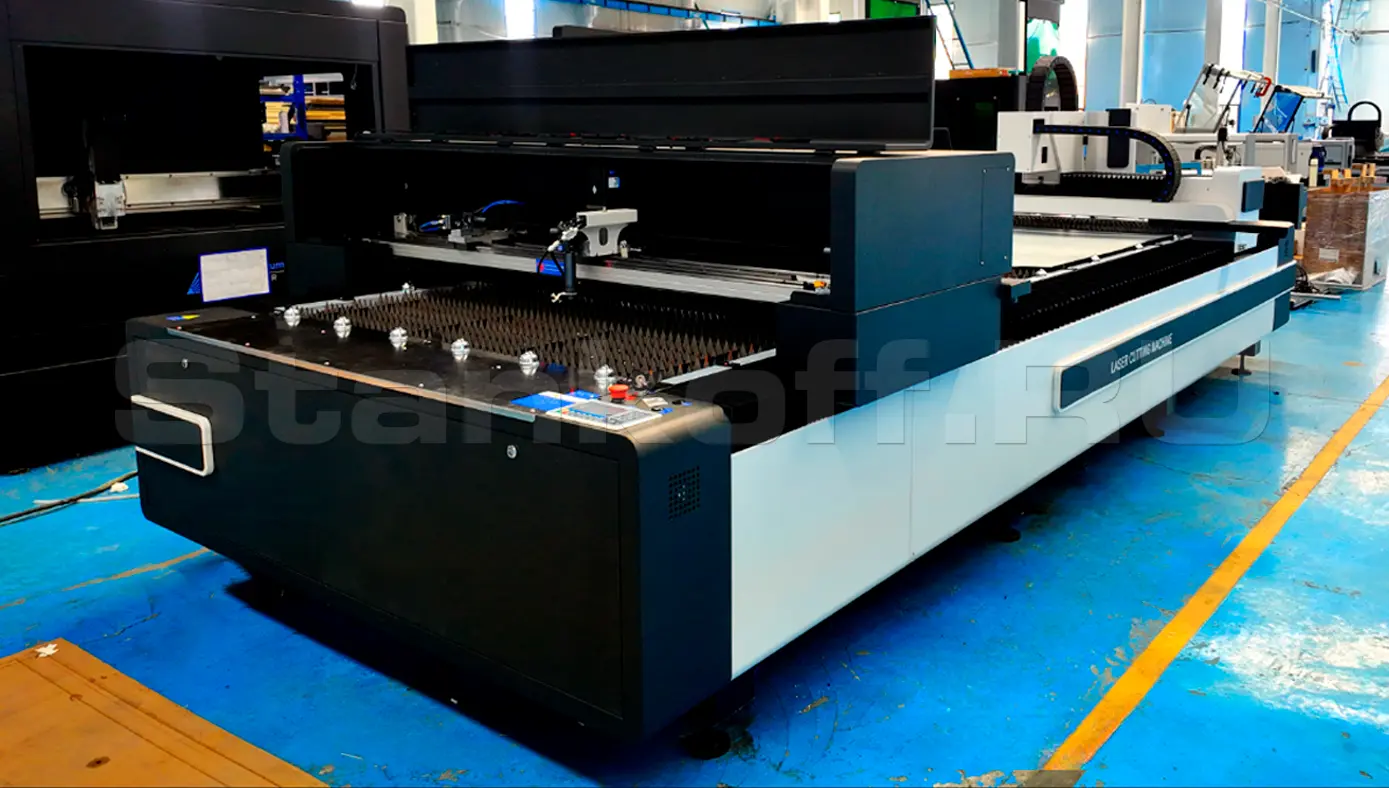

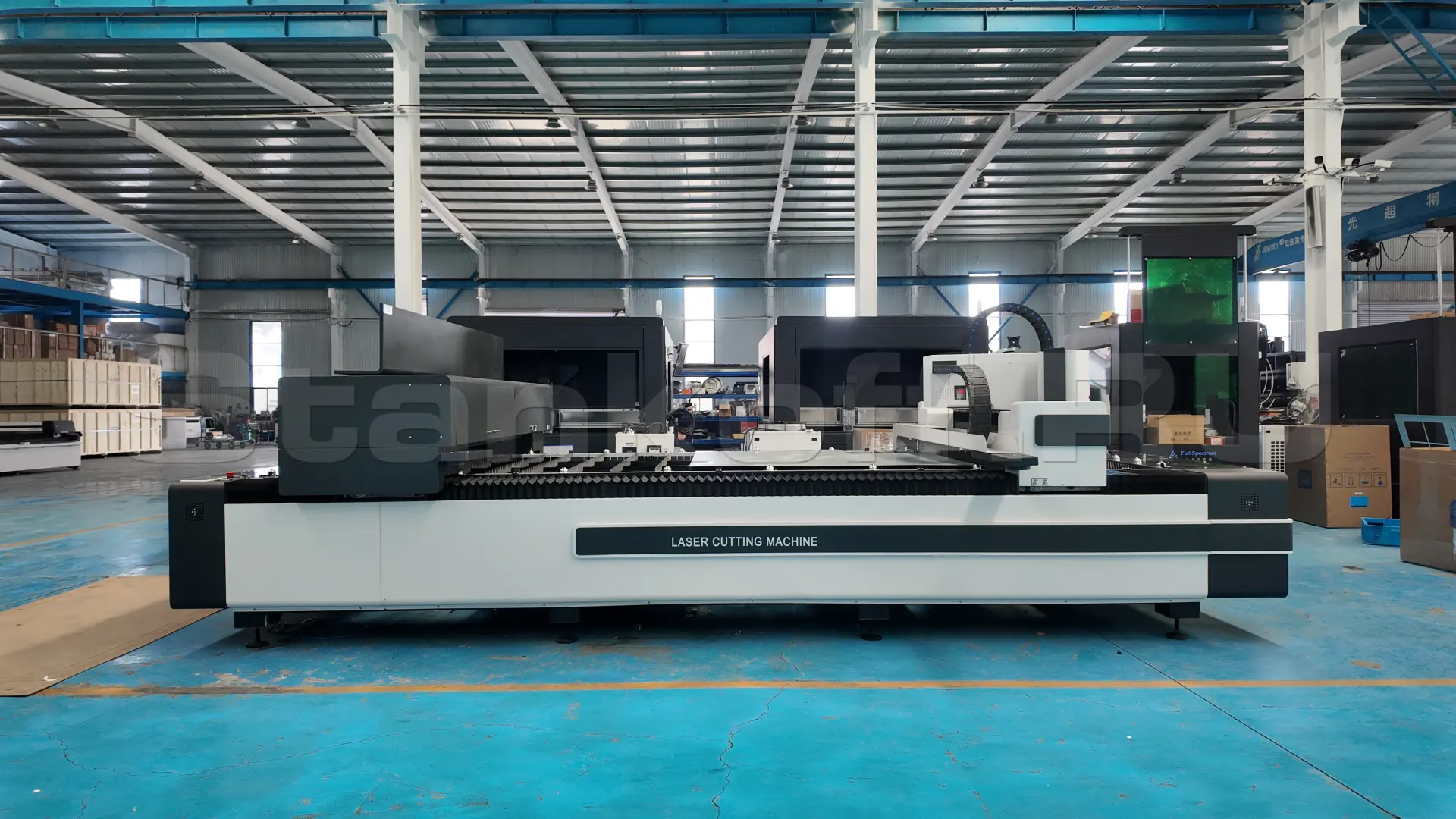

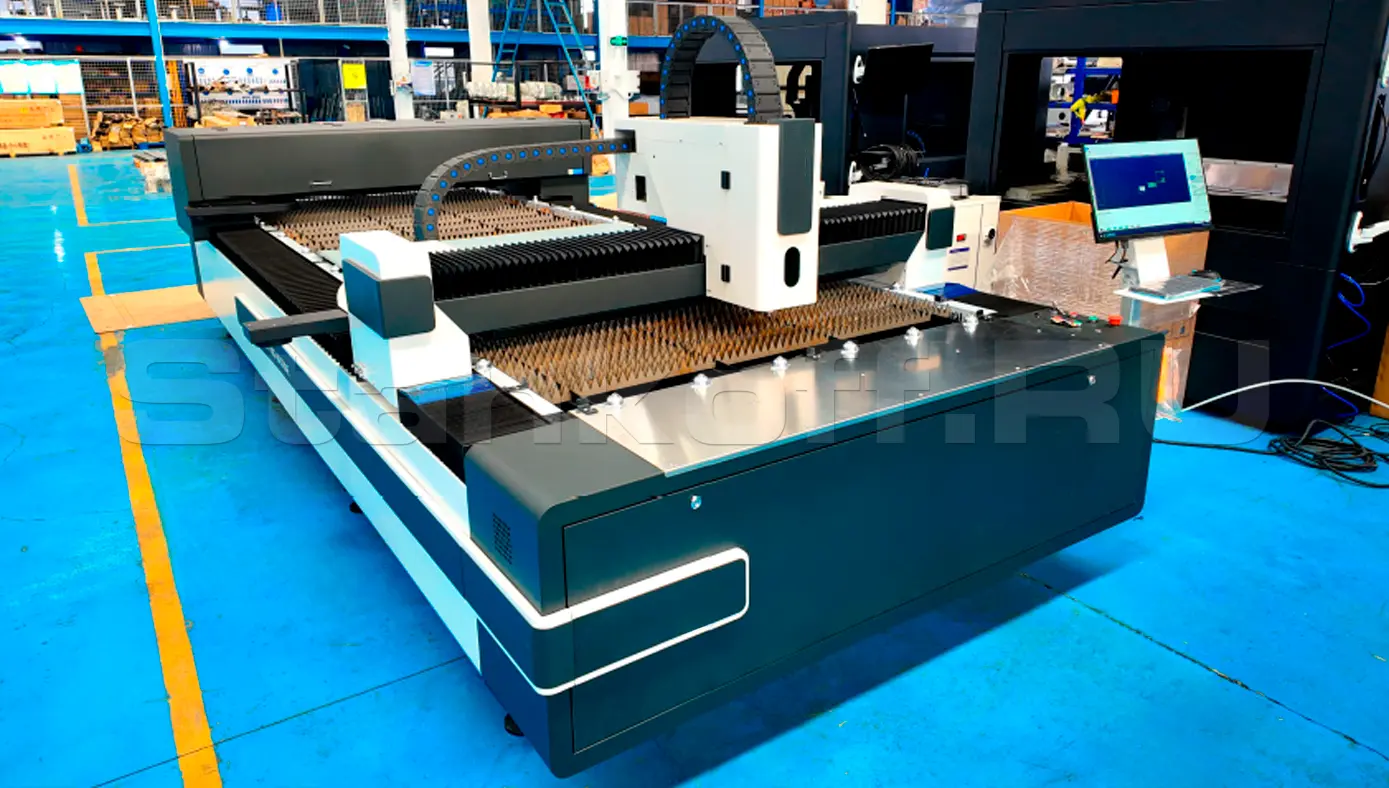

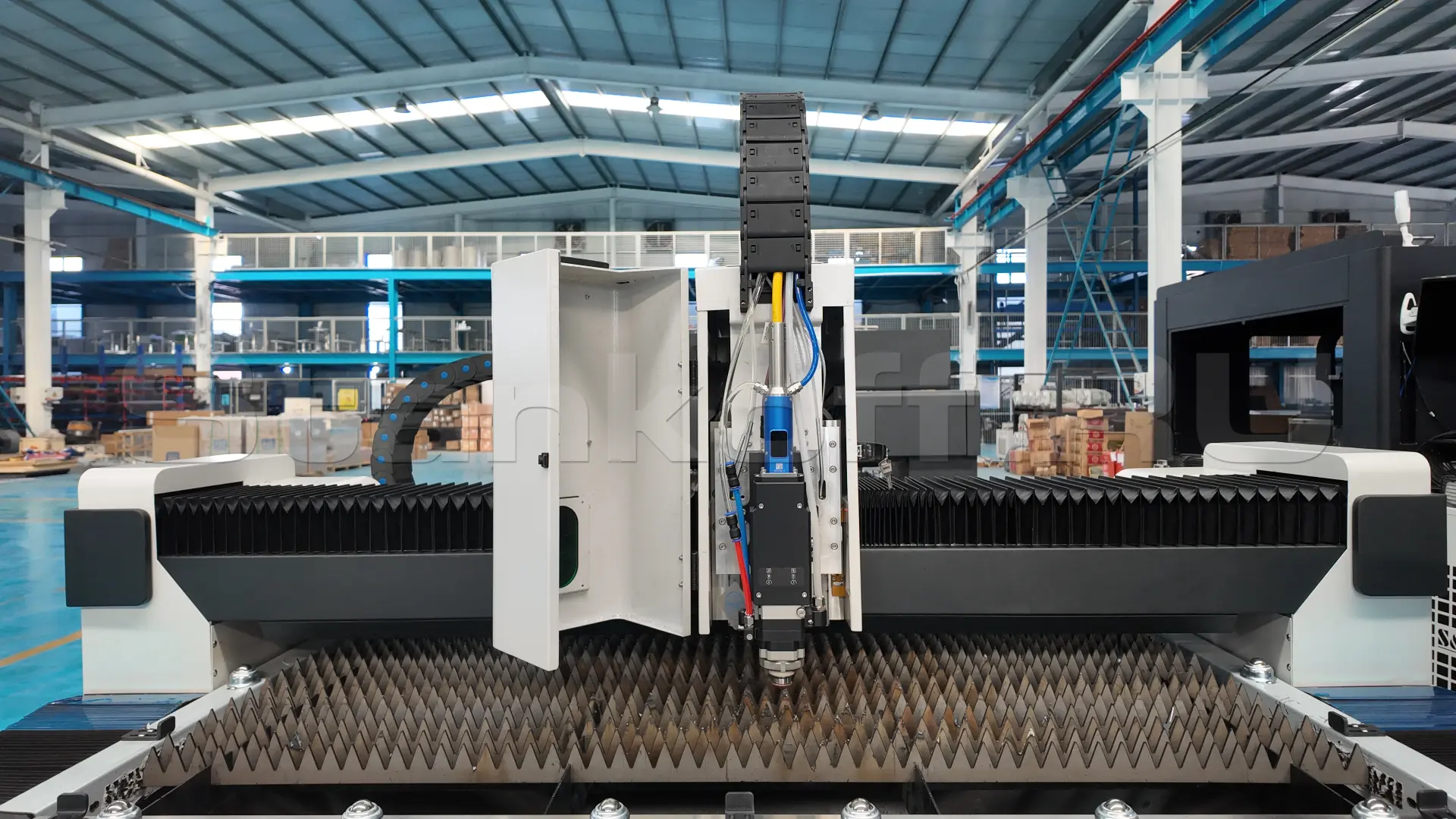

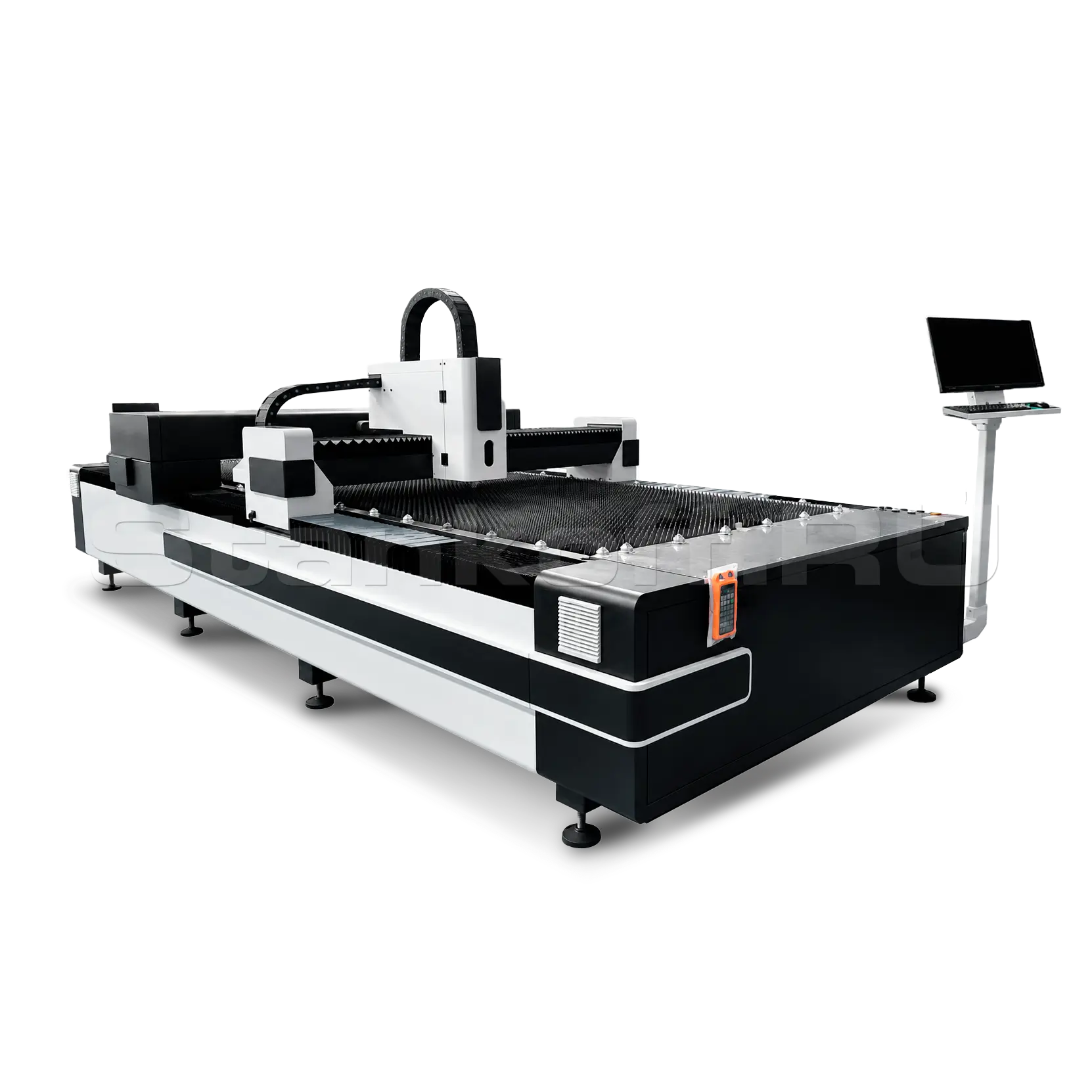

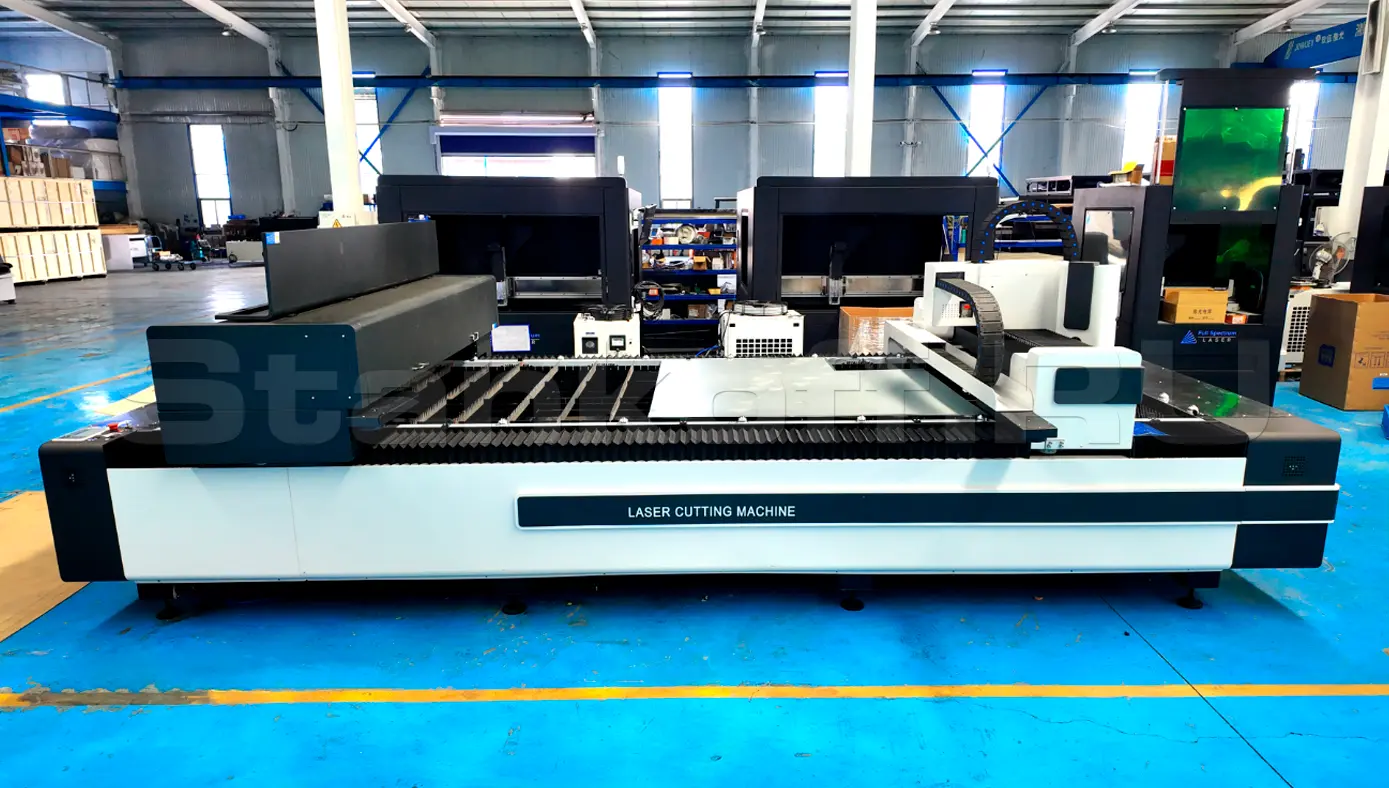

Комбинированный лазерный станок JW3015 объединяет два типа лазера в одной машине: оптоволоконный лазерный источник мощностью 3000 Вт для резки металлов и CO₂ лазер мощностью 300 Вт для резки и гравировки неметаллических материалов. Рабочее поле 1500x3000 мм позволяет на одном оборудовании обрабатывать углеродистую и нержавеющую сталь, алюминий, медь и латунь, а также акрил, дерево, кожу, ткань, резину, картон и другие материалы.

Станок особенно удобен для производств, где необходимо обрабатывать разные типы материалов на одном оборудовании вместо покупки двух отдельных станков. Оборудование подходит для рекламного производства, изготовления вывесок и световых букв, деревообработки, мебельного и сувенирного производства, упаковки, архитектурных макетов, декора, текстиля и кожи, а также для машиностроения, автомобилестроения, производства бытовой техники, металлоизделий, инструментов и деталей для транспортной отрасли.

Конструктивные особенности

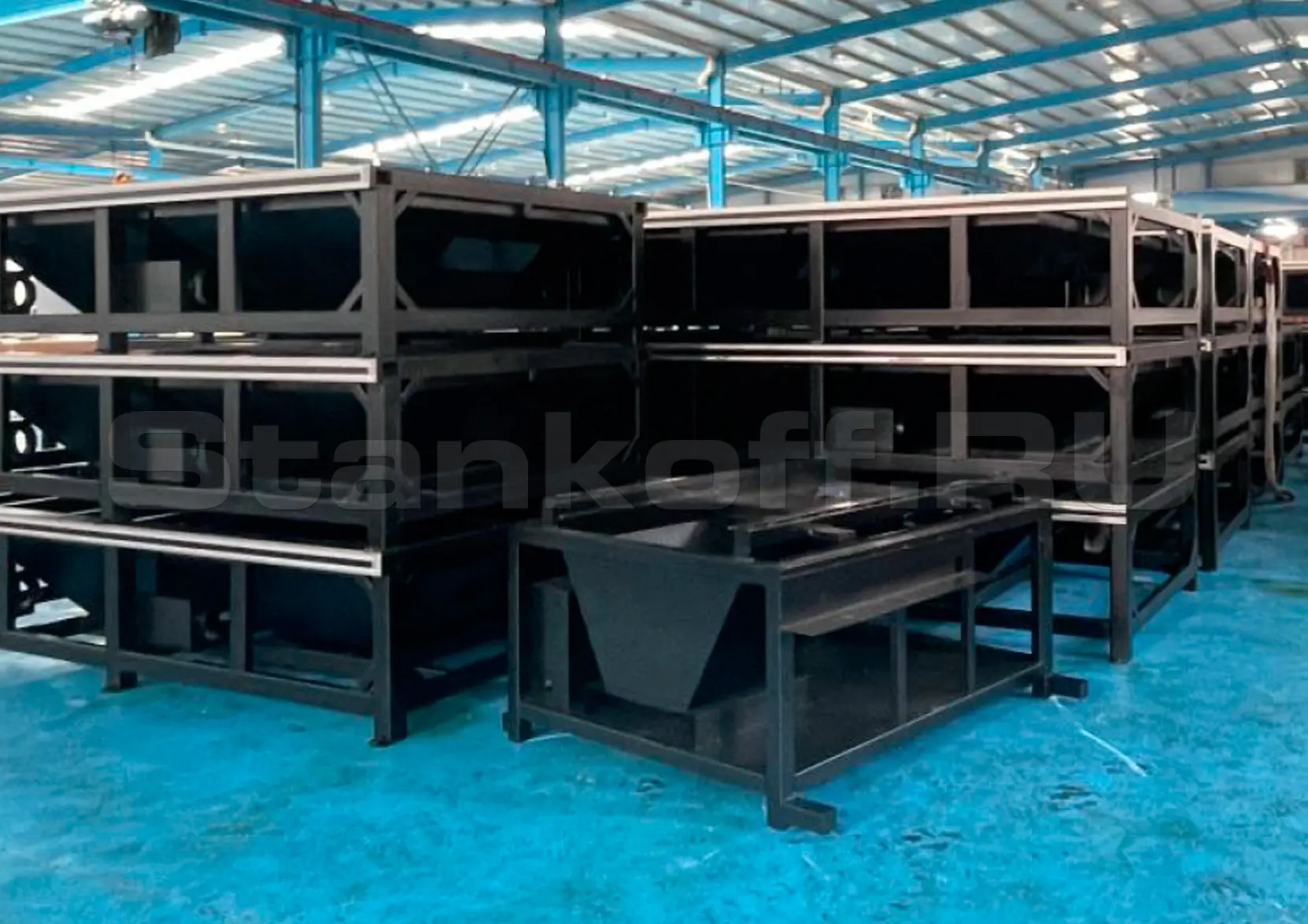

Станина

Выполнена с использованием фрезерной обработки на ЧПУ, что обеспечивает высокую точность сборки и работы оборудования.

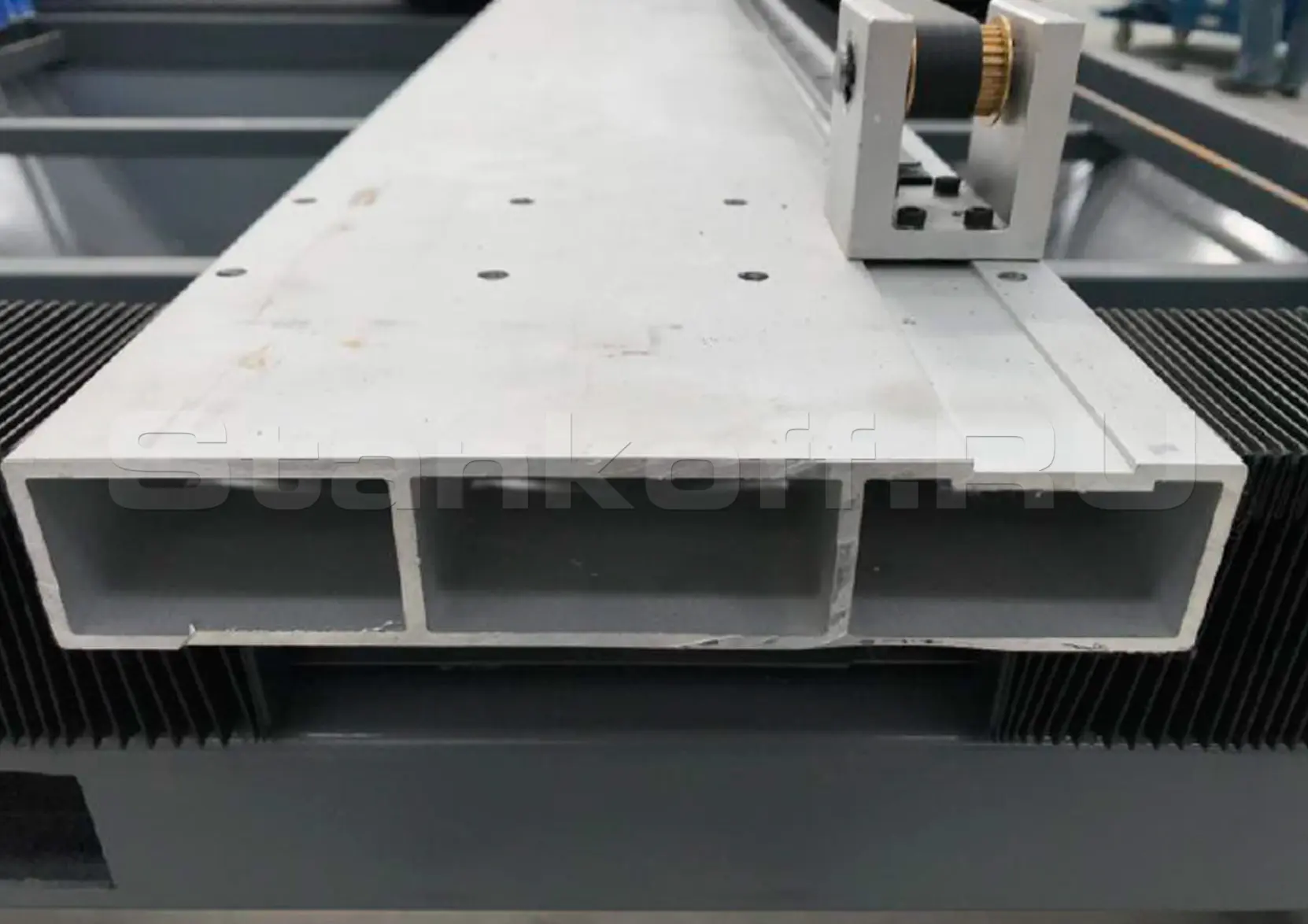

Алюминиевый портал

Портальная балка изготовлена из высокопрочного алюминиевого профиля 6063-T5, что снижает её массу и одновременно повышает жёсткость конструкции.

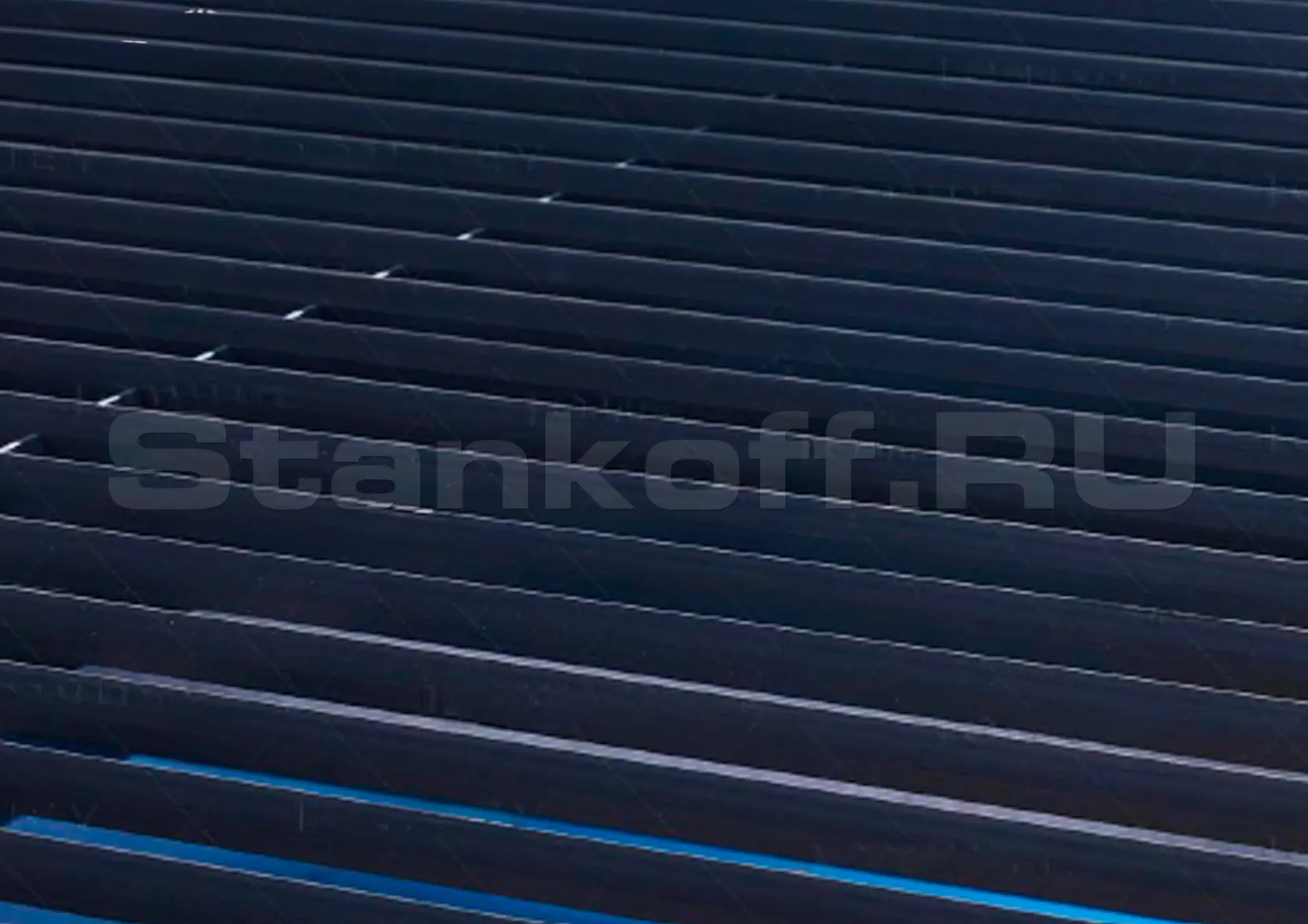

Реечный стол

Позволяет осуществлять на станке операции лазерной резки и лазерной гравировки. Реечный стол подойдет в качестве стандартной рабочей поверхности, если станок по большей части работает на раскрой твердого материала.

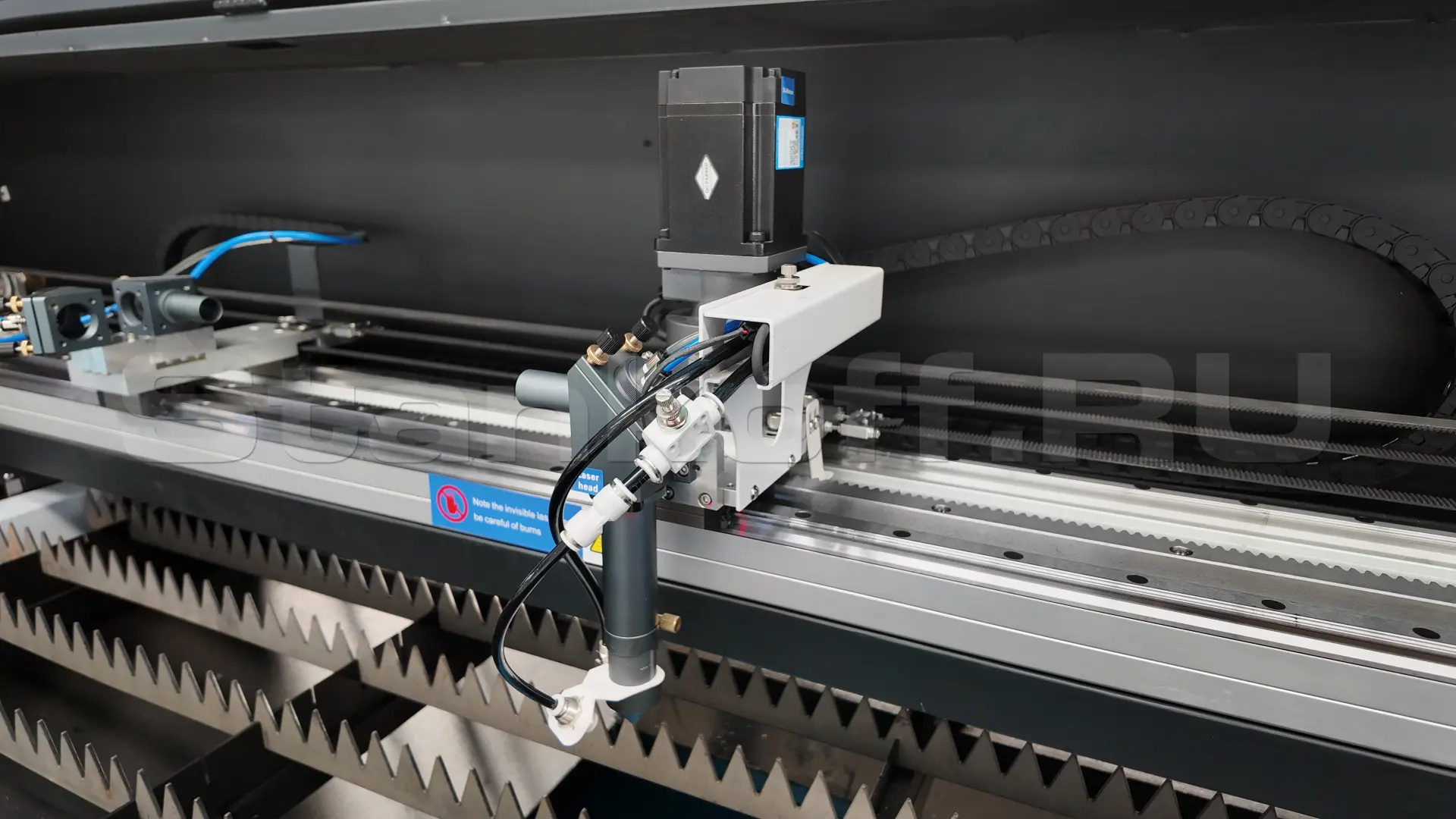

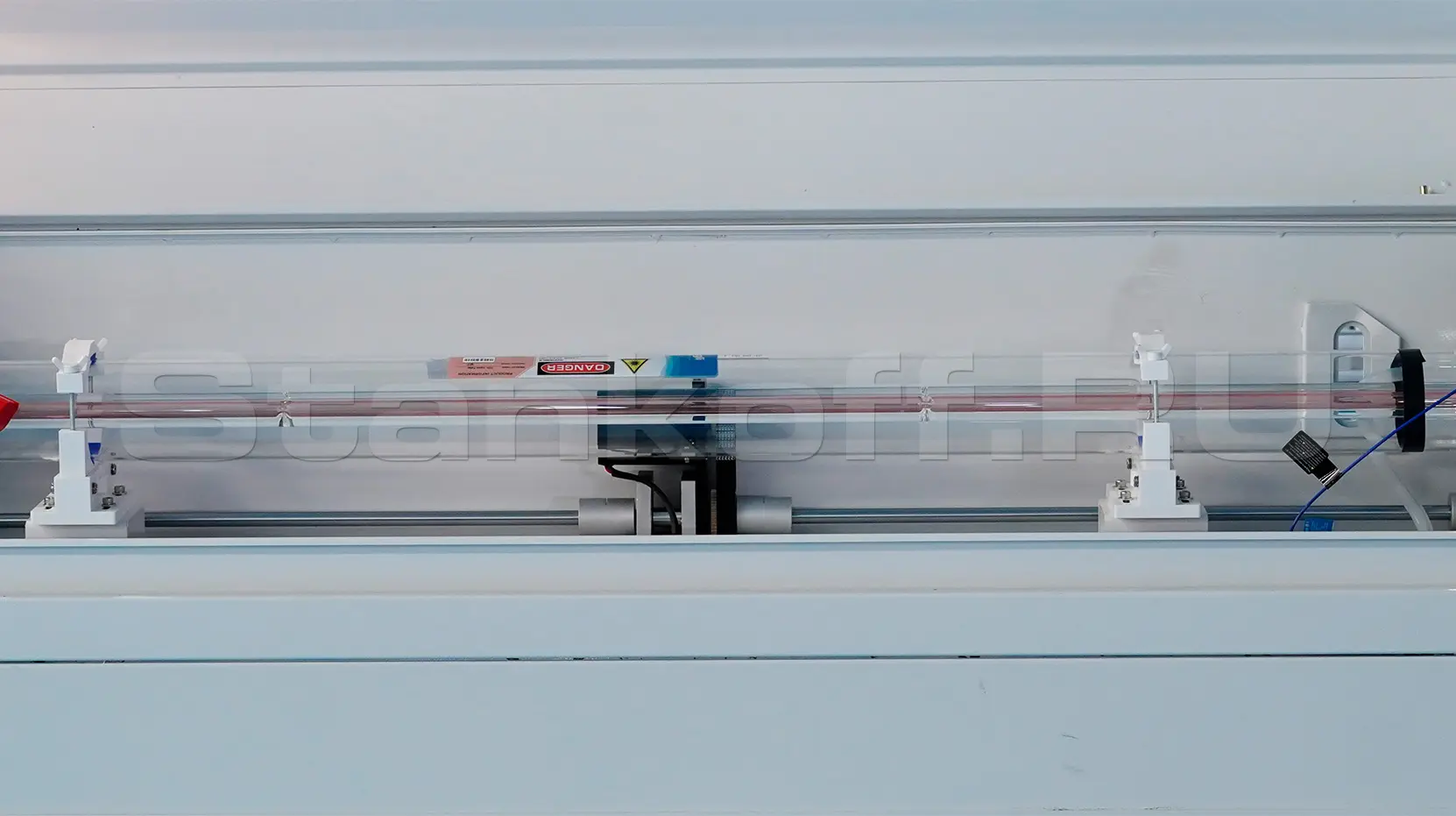

Лазерная трубка Yongli

CO₂-трубка Yongli DLT 300P мощностью 300 Вт отличается стабильным качеством лазерного пятна и длительным ресурсом работы. В конструкции используются высокопропускающие оптические элементы, электроды из нержавеющей стали, катализатор для повышения стабильности и цельнометаллическая головка для эффективного отвода тепла.

Лазерный источник Raycus

Одномодульный волоконный лазерный источник третьего поколения с высокой эффективностью электрооптического преобразования и стабильными оптическими характеристиками. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

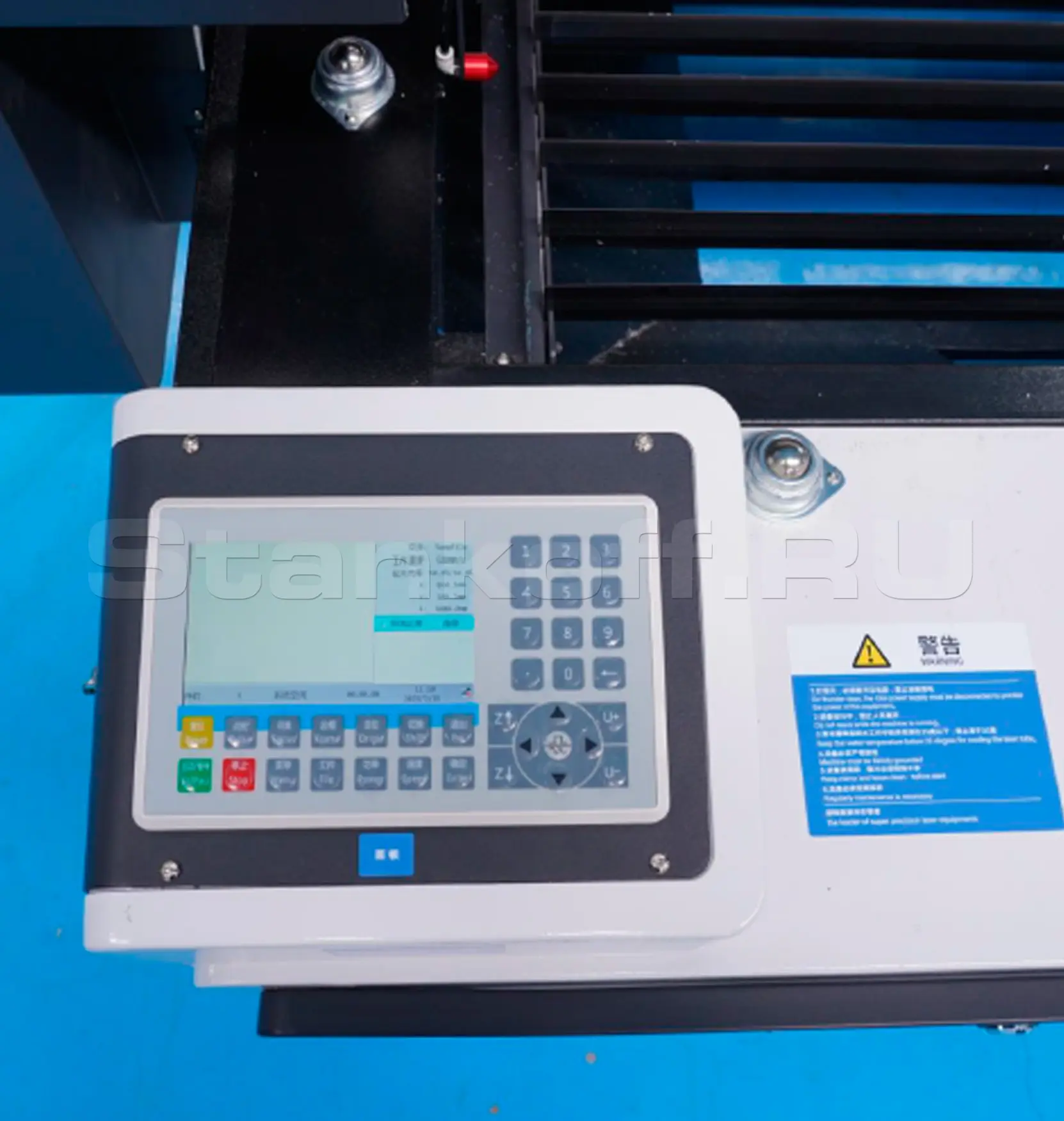

Система управления CO2

• Поддержка чтения и записи файлов обработки через USB-накопитель, возможность изменения параметров обработки файлов.
• Отображение траектории обработки, координатных точек, индикатора прогресса и другой информации в реальном времени.
• Поддержка как контактной, так и бесконтактной фокусировки.
• Обеспечивает удобство интеграции и возможность адаптации под индивидуальные требования.
• Позволяет продолжить гравировку с места остановки после отключения питания.

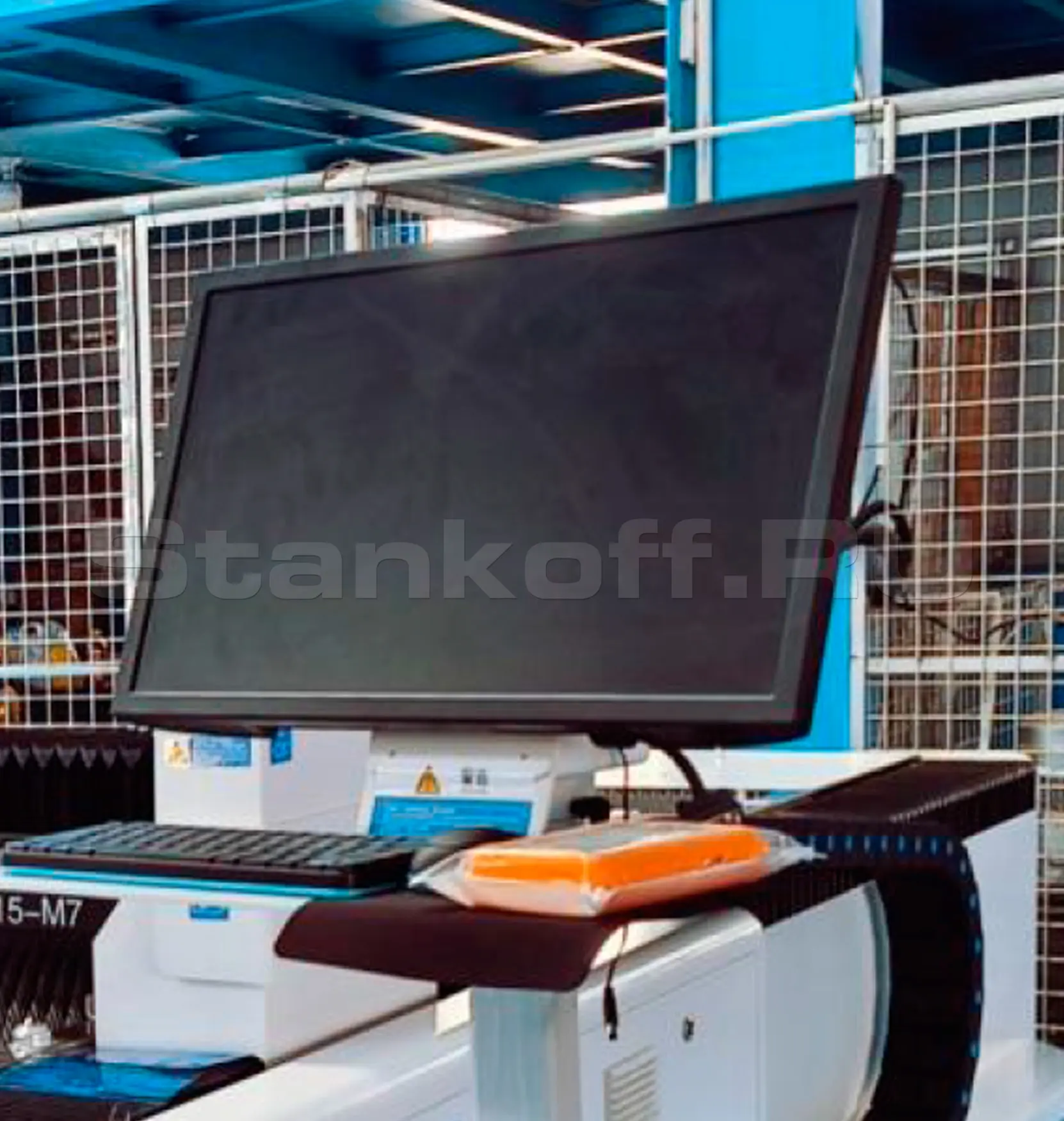

Система управления CYPCUT (FSCUT2000)

• Интуитивно понятное управление без ручного написания управляющих программ;
• Непрерывная резка на лету;
• Непрерывный прожиг на лету;
• Возврат к непрорезанному или дефектному участку для повторной резки;
• Контроль высоты режущей головы.

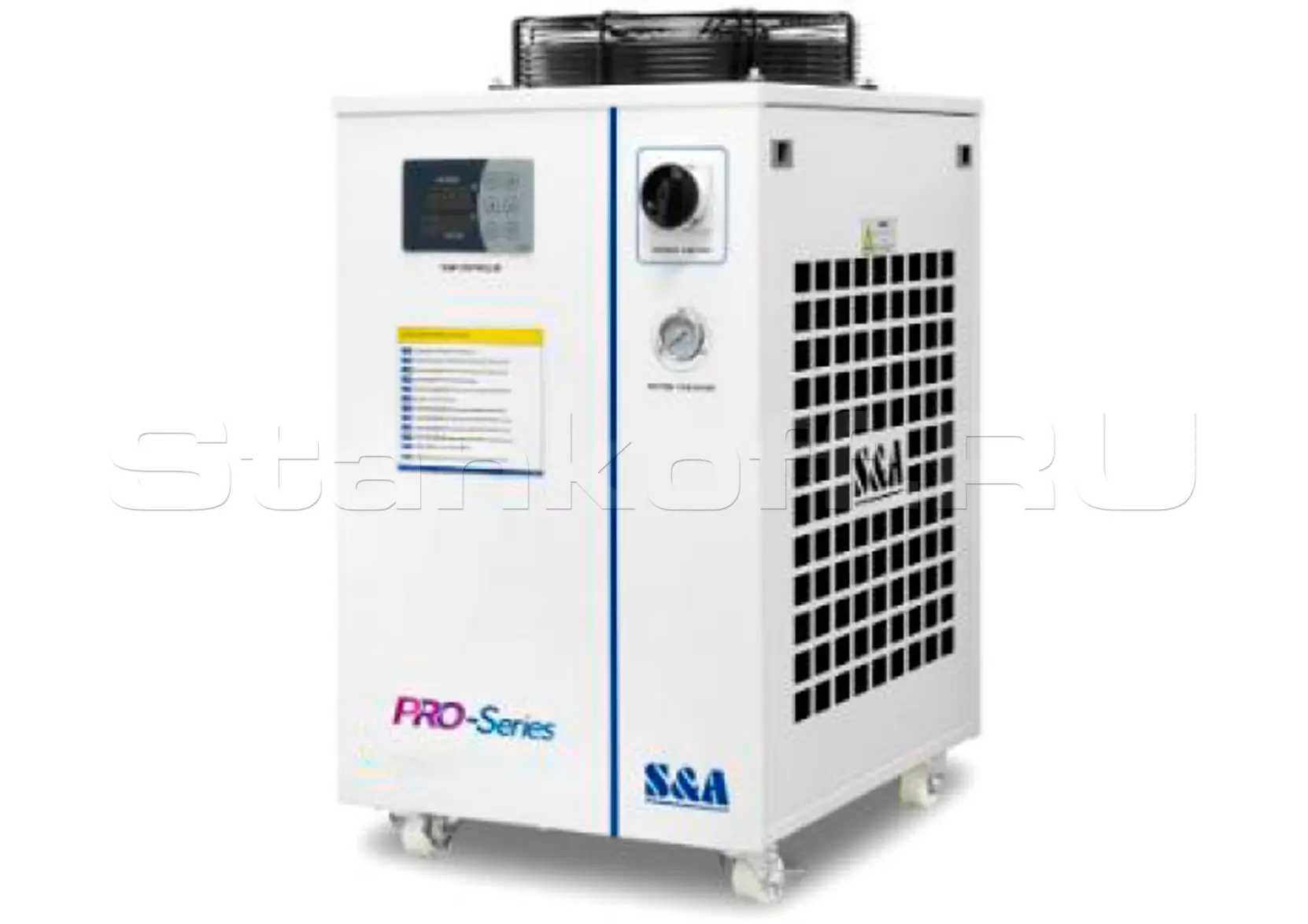

Водяной чиллер S&A

Установлены два независимых чиллера S&A: CWFL-3000 для оптоволоконного лазера и CW-6000 для CO₂-лазера. Они поддерживают стабильную температуру охлаждающей жидкости, отводят избыточное тепло и обеспечивают надежную работу обеих лазерных систем без перегрева.

Фиксатор линзы

Фиксатор линзы изготовлен из чистой меди, обладает износостойкостью и коррозионной стойкостью.

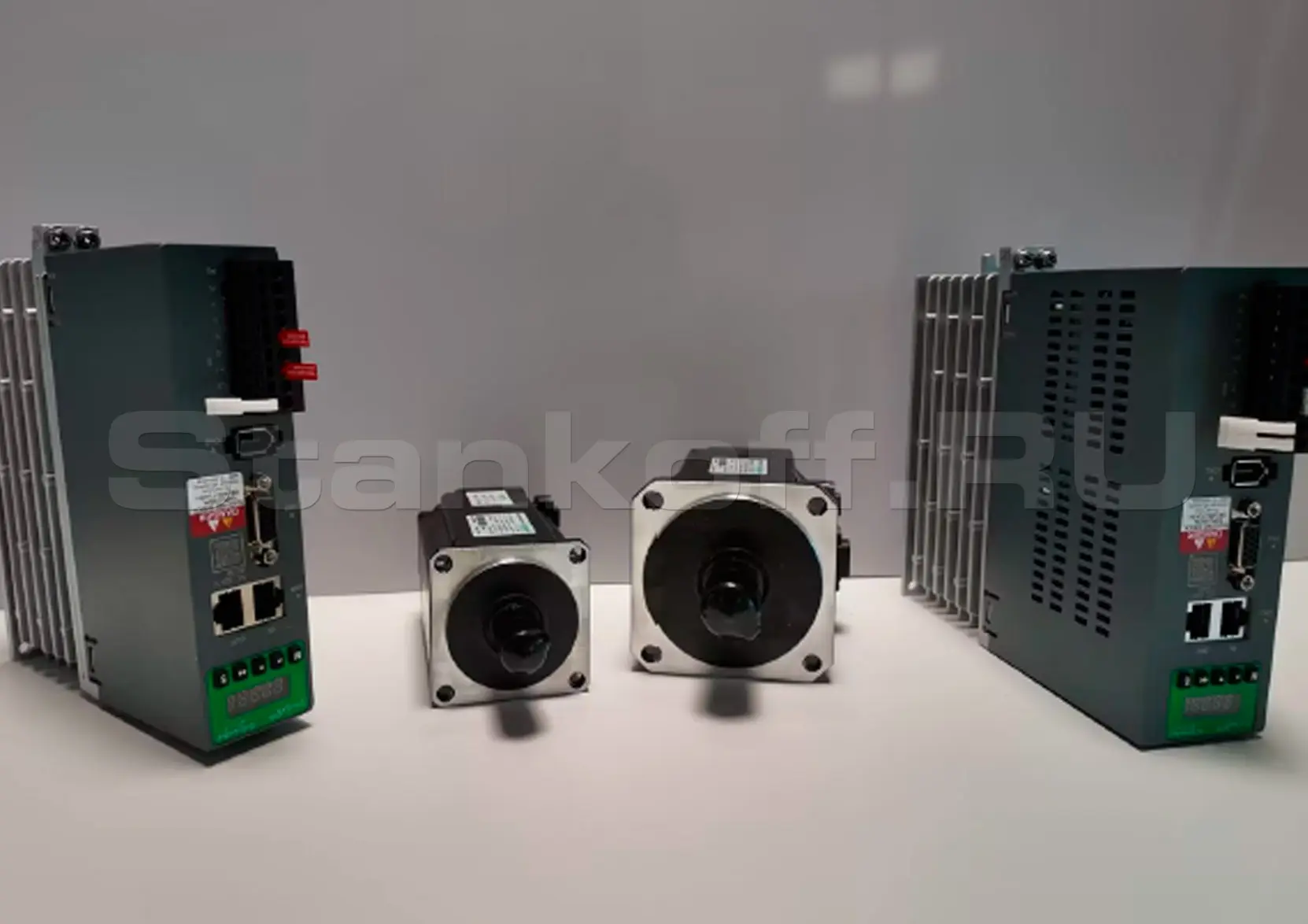

Севродвигатели Schneider

Международная компания в области промышленной автоматизации, управления движением и приводной техники. Сервоприводы и серводвигатели Schneider применяются в системах точного позиционирования и обеспечивают высокую динамику, стабильность и точность перемещений оборудования.

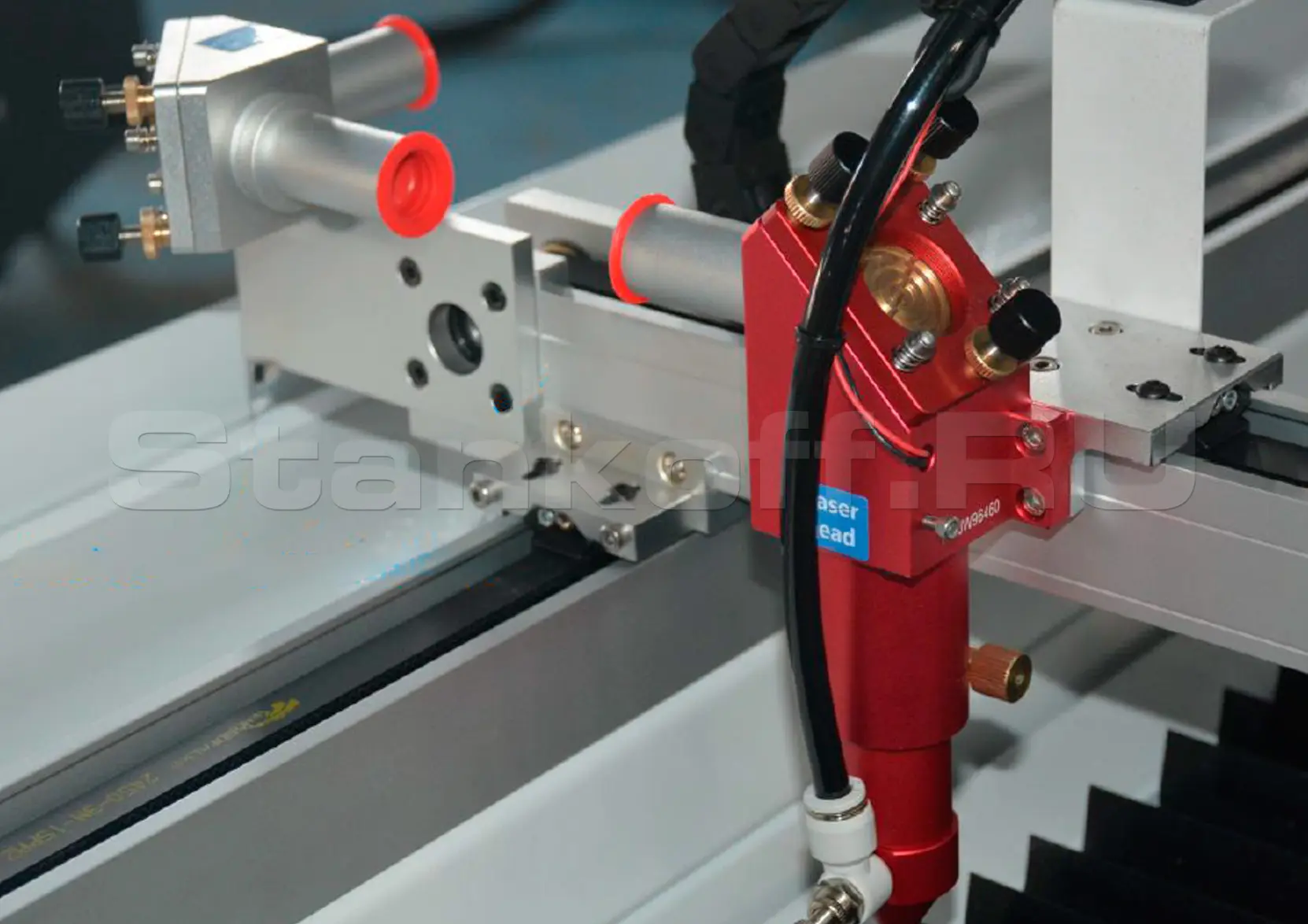

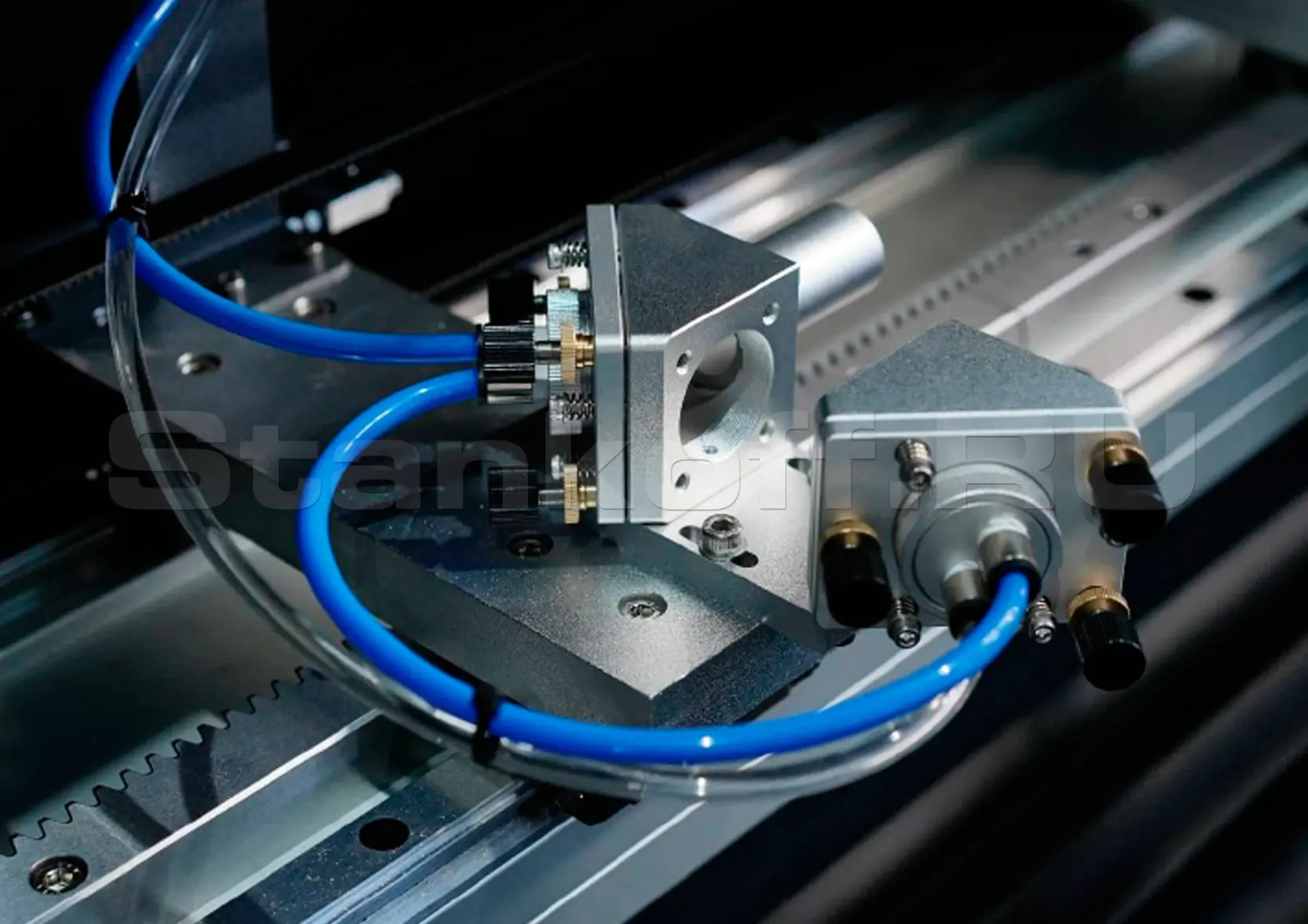

Пылезащита линз и зеркал

Снижает их загрязнение, а увеличенная зона дымоудаления эффективно отводит дым и копоть из рабочей зоны.

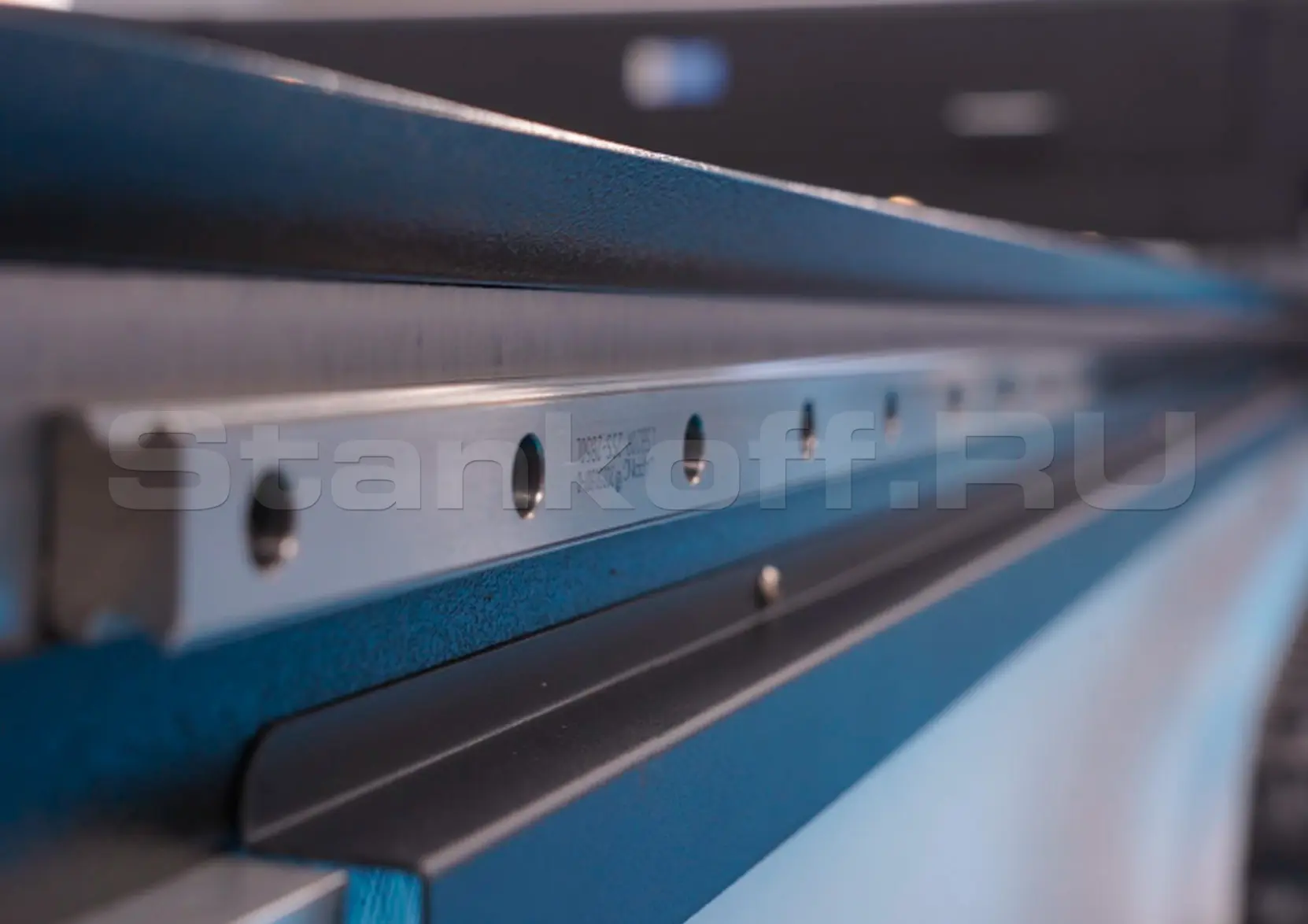

Направляющие

Скрытая система направляющих обеспечивает плавное и быстрое перемещение, защищает направляющие от воздействия дыма и пыли и увеличивает срок их службы.

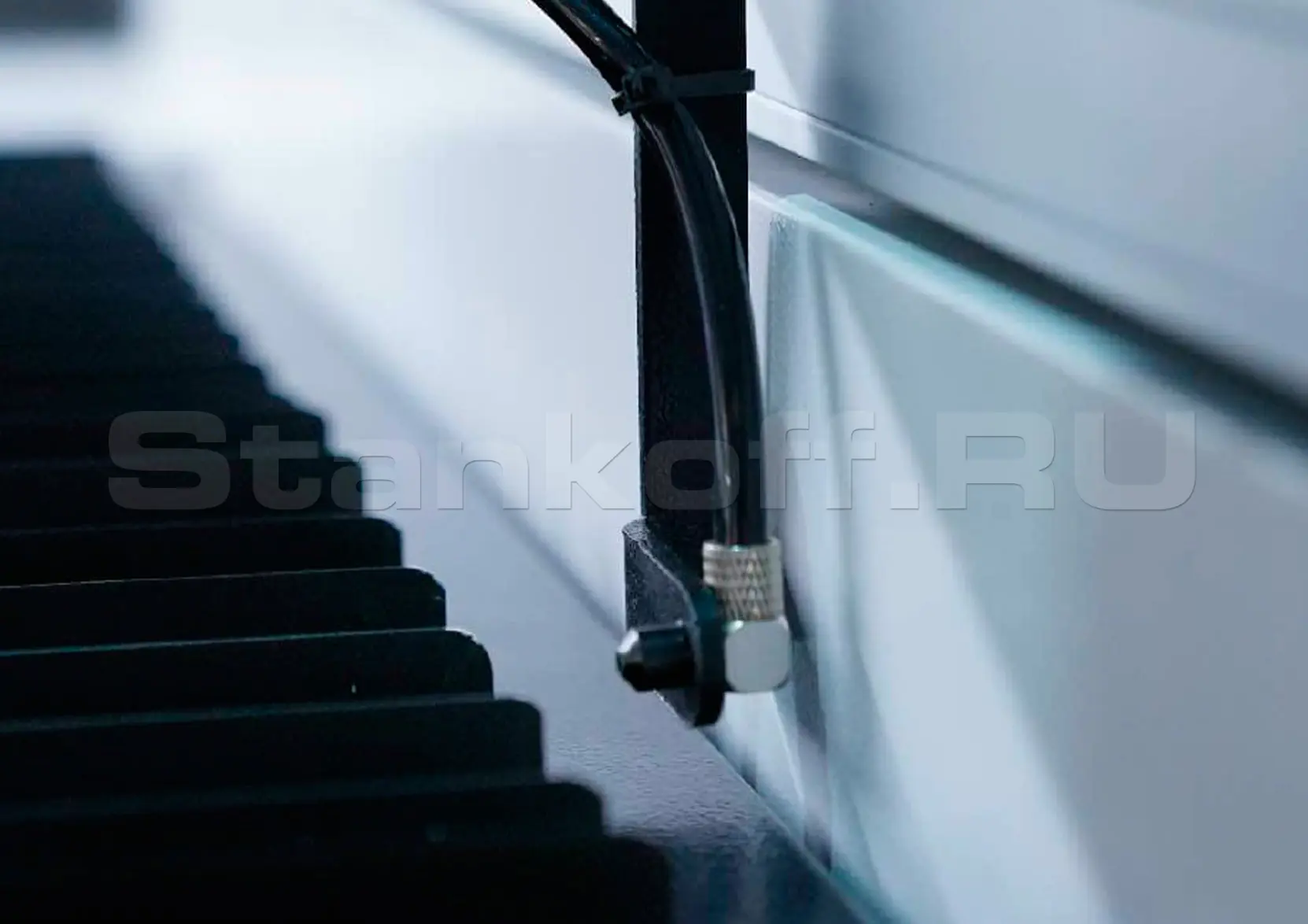

Боковая система обдува

При случайном возгорании во время резки дерева или акрила, боковая система обдува помогает предотвратить распространение огня. Она направляет поток воздуха в зону резки, эффективно охлаждая материал и удаляя воспламеняющиеся газы, снижая риск возгорания.

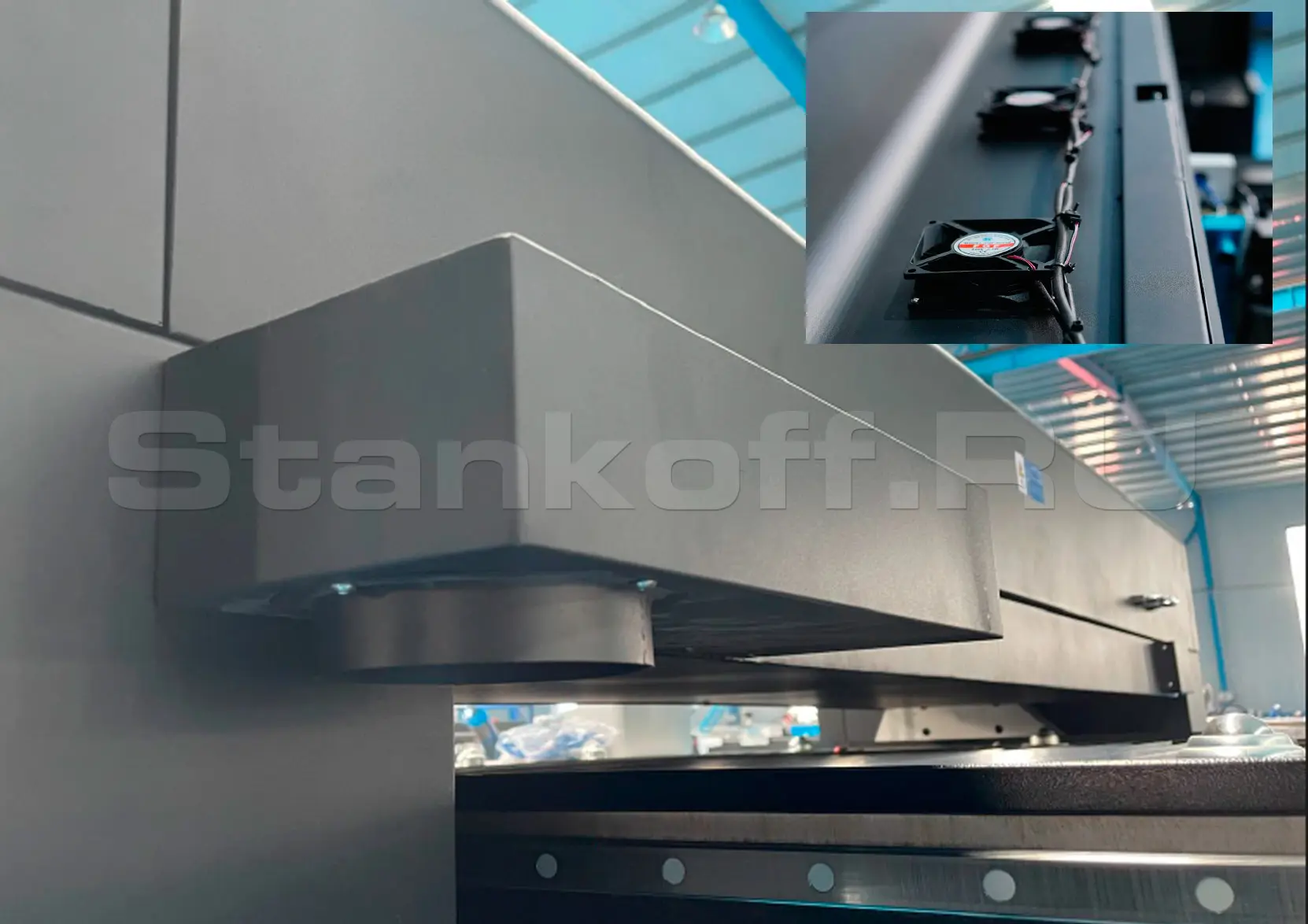

Система дымоудаления

Верхняя система дымоудаления значительно повышает эффективность удаления дыма и продуктов горения из рабочей зоны. Ряд боковых вентиляторов формирует направленный воздушный поток, который препятствует подъёму дыма вверх и помогает быстрее отводить его в систему вытяжки.

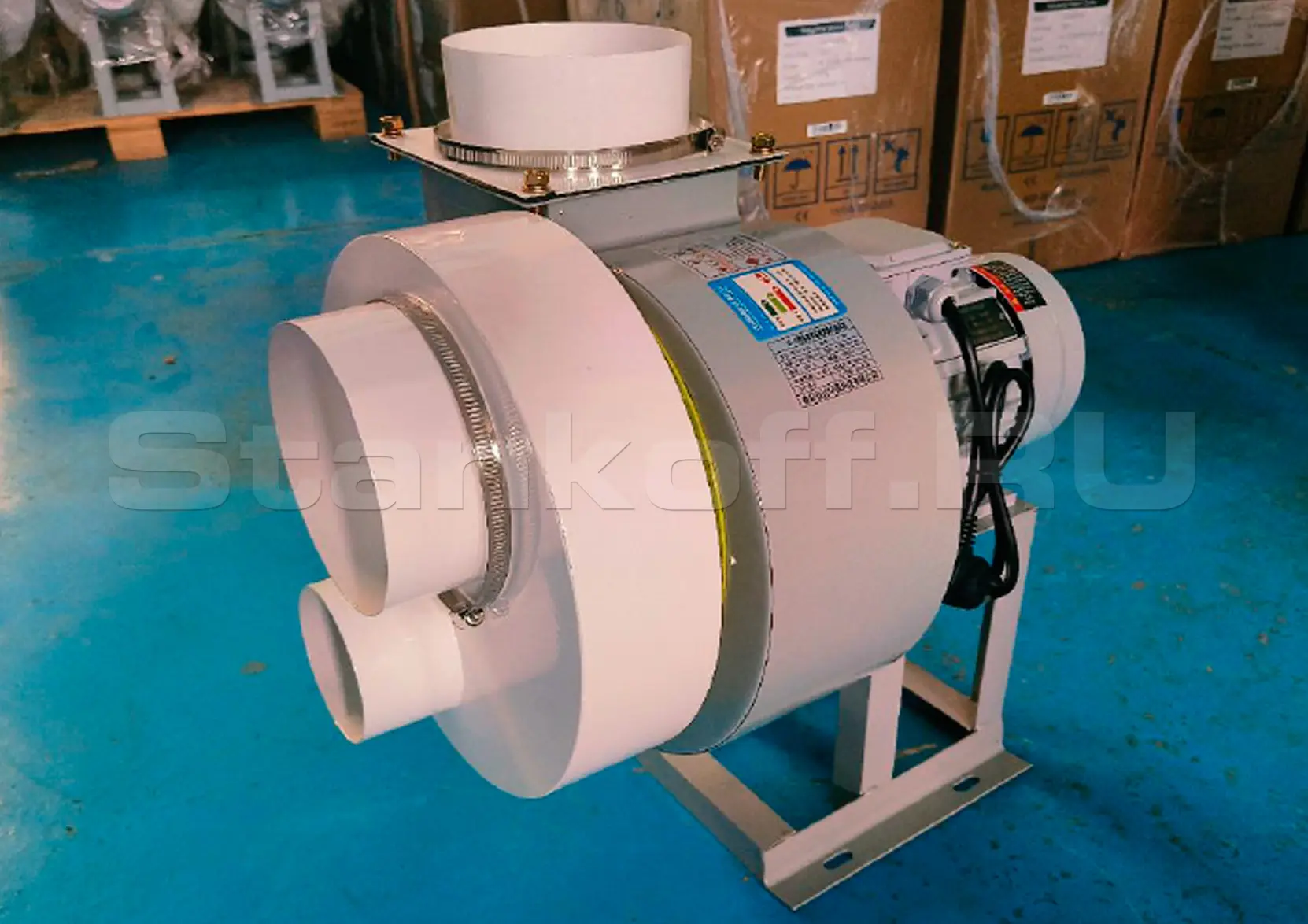

Вытяжные вентиляторы

Два вытяжных вентилятора мощностью каждый 1,1 кВт гарантируют безопасную и бесперебойную работу станка, устраняют пыль и газы, которые образовываются при обработке лазером. Оказывают положительное влияние на качество гравировки и резки.

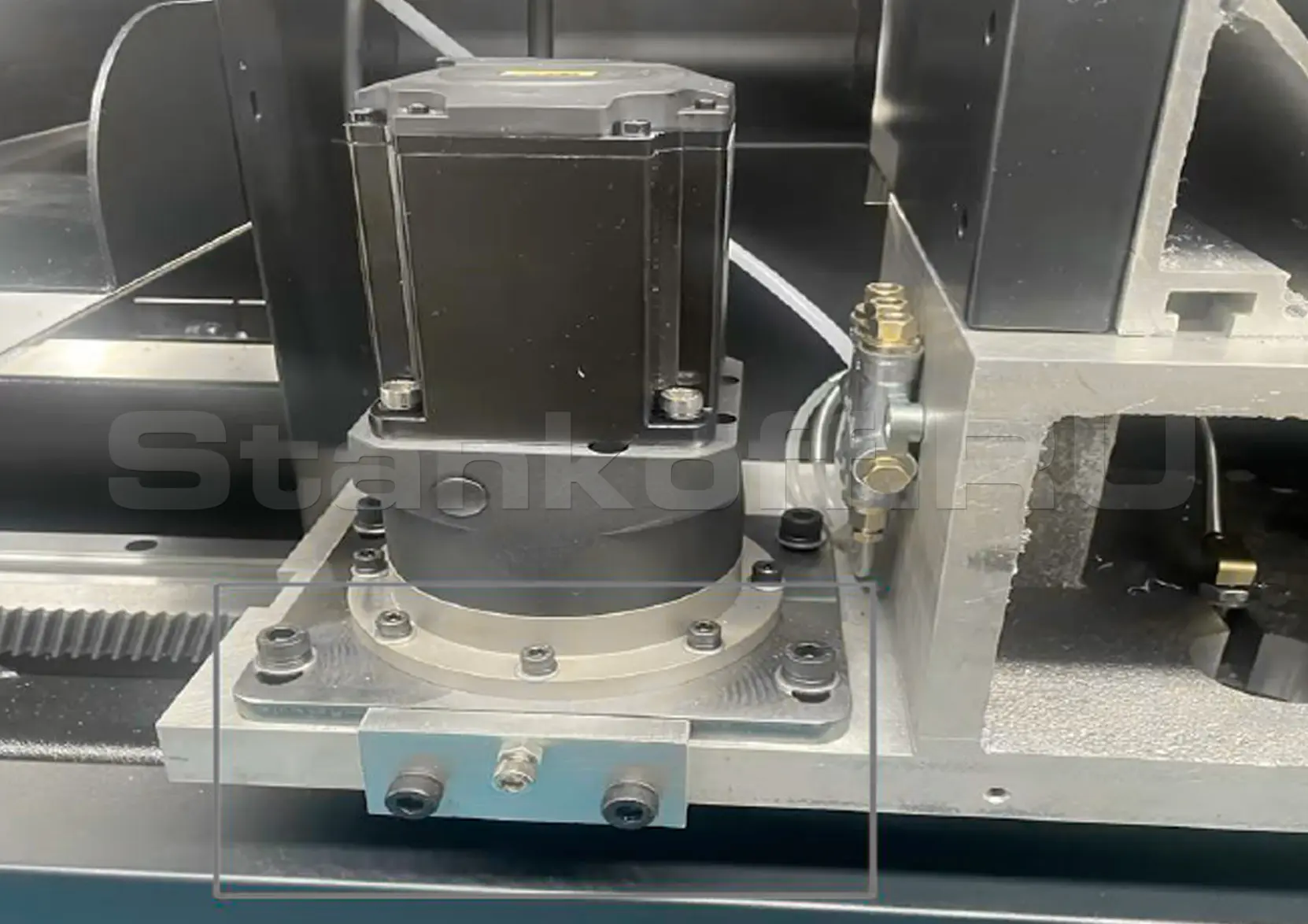

Узел регулировки положения двигателя оси Y

Позволяет смещать мотор для точной настройки натяжения приводного ремня или центровки оси.

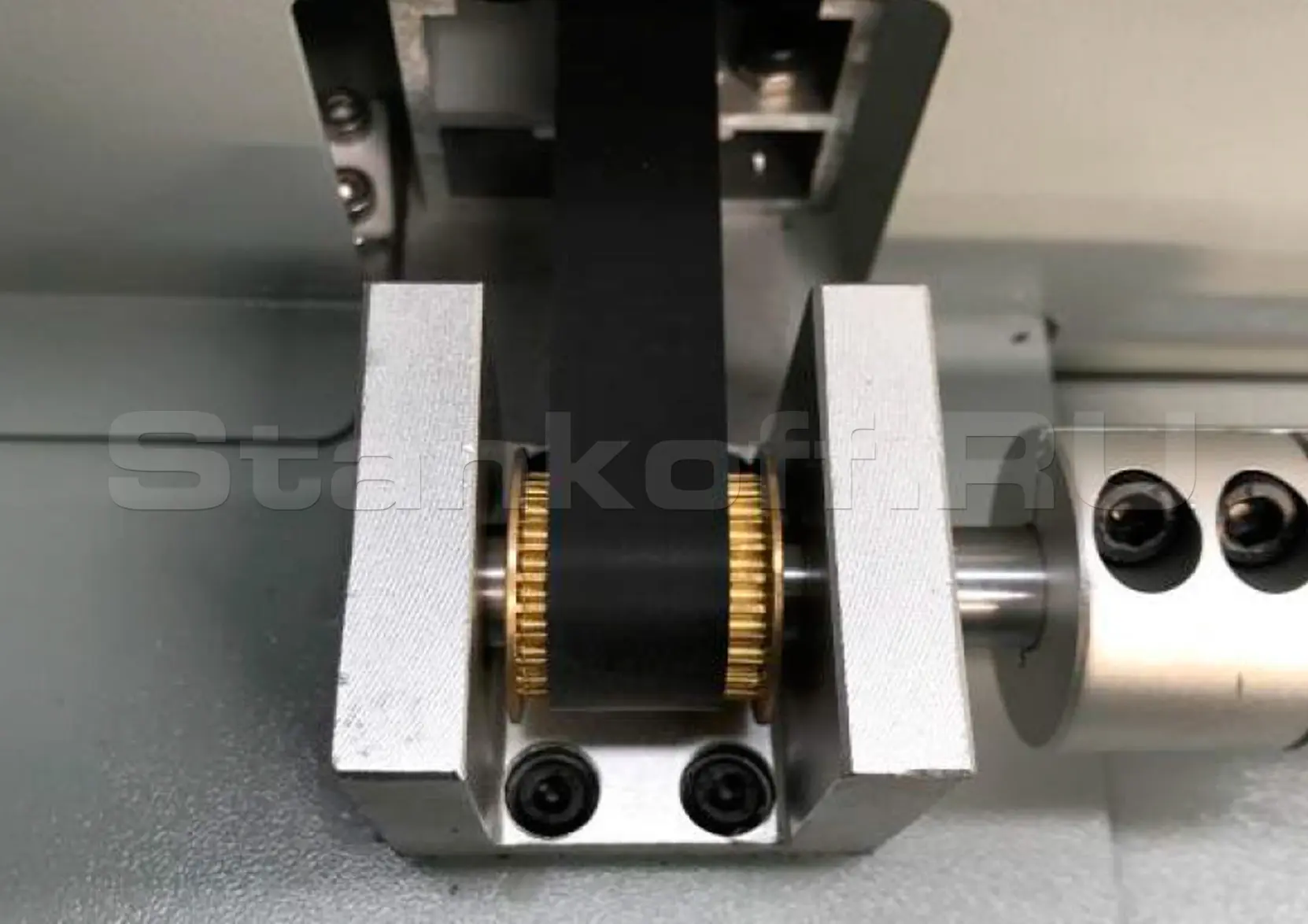

Шестерня

Приводная шестерня установлена на двух опорах, что повышает жёсткость узла и обеспечивает более стабильную передачу движения.

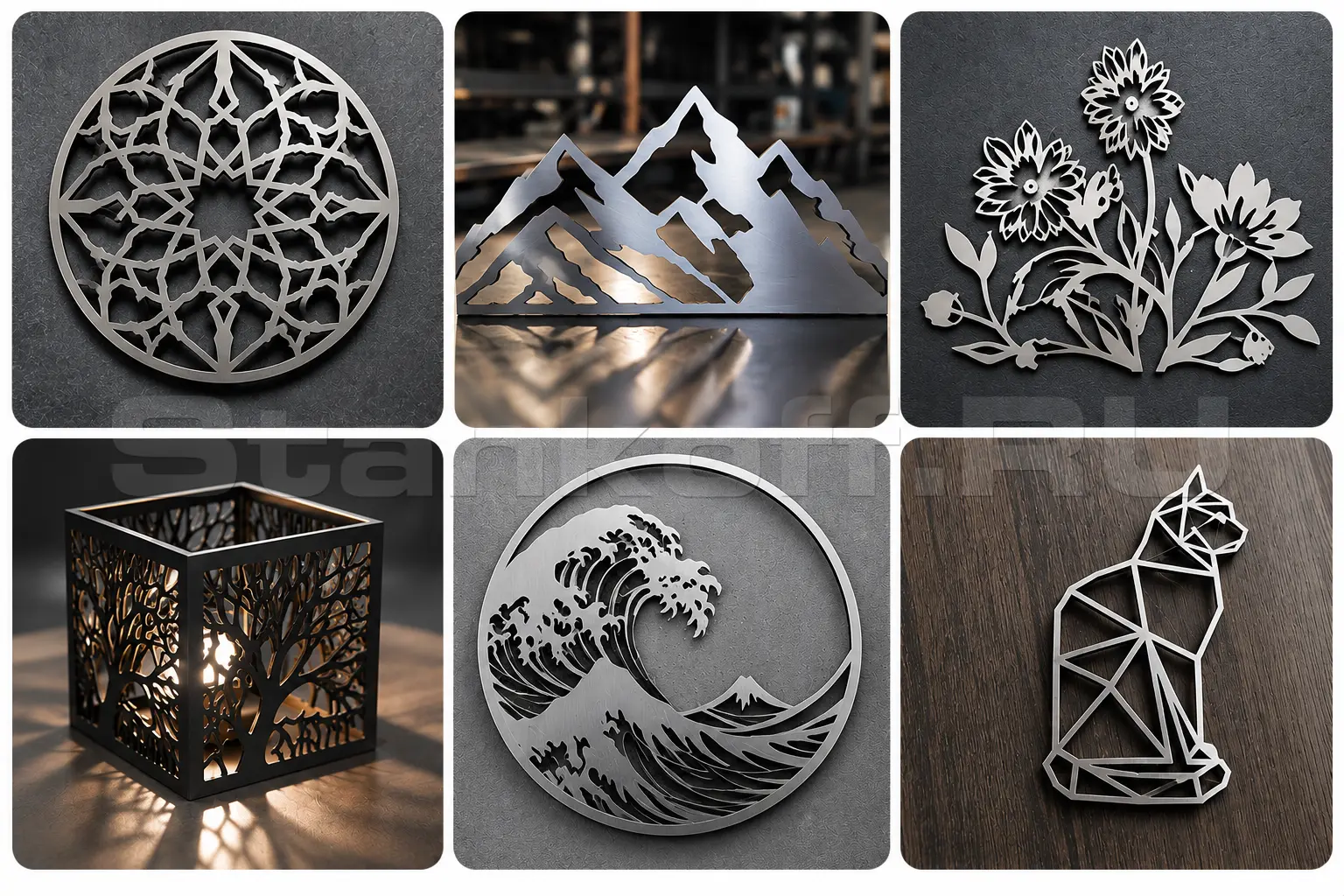

Получаемые изделия

Характеристики

Оптоволоконный лазер
Мощность лазера, Вт	3000
Источник излучения	Raycus
Длина волны, нм	1070–1090
Ход по оси X, мм	1500
Ход по оси Y, мм	3000
Ход по оси Z, мм	150
Точность позиционирования, мм	±0,03
Точность повторного позиционирования, мм	±0,02
Система управления	CypCut (FSCUT2000)
Мощность сервоприводов по оси X, Вт	750
Мощность сервоприводов по оси Y, Вт	750
Мощность сервоприводов по оси Z, Вт	450
Макс. потребляемая мощность, кВт	13
Типоразмер направляющих по оси X	20
Типоразмер направляющих по оси Y	20
Типоразмер направляющих по оси Z	25
CO₂-лазер
Производитель лазерной трубки	Yongli
Модель лазерной трубки	DLT 300P
Контроллер	Ruida
Максимальная мощность лазерной трубки, Вт	300
Максимальная скорость резки, мм/с	600
Максимальная скорость гравировки, мм/с	1100
Минимальный символ, мм	1 × 1
Точность позиционирования, мм	±0,01
Макс. потребляемая мощность, кВт	3
Общие характеристики
Размеры рабочего поля, мм	1500 × 3000
Поддерживаемые программы	AutoCAD; CorelDRAW; Photoshop
Охлаждение	Водяное охлаждение
Напряжение, В	380
Частота, Гц	50
Габаритные размеры станка, мм	3980 × 2230 × 1720
Габариты станка в упаковке, мм	5300 × 2290 × 1800
Вес нетто, кг	2000
Вес брутто, кг	2100
