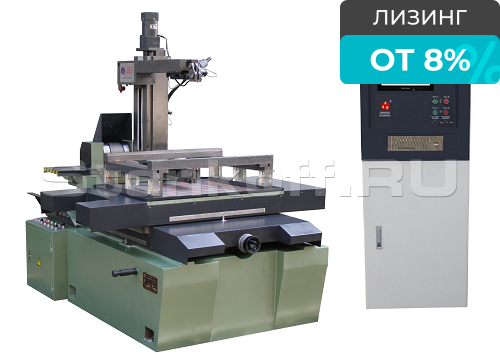

Предназначен для изготовления инструмента, деталей машин и приборов, а также различного рода пресс форм, штампов и других изделий из токопроводящих материалов. Станок оснащен системой числового программного управления (ЧПУ) с цветным монитором на базе компьютера в промышленном исполнении и генератором технологического тока. Тип данных AUTOCAD - совместимые. Угол наклона проволоки ±3°/80 мм. Такие станки могут комплектоваться по техническим требованиям заказчика.
Стандартная комплектация
Однопроходный шкаф управления;
Система натяжения проволоки;
Направляющие рельсового типа;
Выносной пульт управления барабана и насоса СОЖ;
Централизованная система смазки ШВП и направляющих;
Оптические линейки;
Устройство цифровой индикации;
Насос СОЖ высокого давления
Регулируемые опоры;
Защита от разбрызгивания СОЖ;
Инструмент для натяжения проволоки;
Натяжной ролик;
Инструкция на русском языке;
Перемещение по оси Z верхнего рукава при помощи мотора.
Особенности
Шкаф ЧПУ
шкаф ЧПУ оснащен мощным генератором импульсов нового поколения TC-V4 20120012 TM и платой управления HLM-V1 201300271 TM , которые обеспечивают наиболее высокую производительность и стабильность работы среди станков этого класса (технология внедрена из авиационной радиоэлектроники);
Эффективное управление износа проволки
Низкий износ проволоки, который позволяет сэкономить на расходных материалах до 39%, согласно нашим замерам, при производительности 6000 мм 2 в час, после обработки 400 тыс. мм 2 , износ проволоки составляет всего 0,04 мм , что в полтора раза ниже, чем у других станков того же класса.
Энергоэффективность с минимальным расходом электроэнергии
Низкий расход электроэнергии (при производительности 6000 мм 2 в час, расходы в общем составляют менее 0,4 кВт, что на 30% ниже, чем у других станков того же класса;
Точное позиционирование
Внедрен новый тип электросхемы, что обеспечивает низкий шум при работе,маленькую температуру нагрева шкафа и продлевает срок службы всех элементов ЧПУ
Точное позиционирование с SINO
Оптические линейки SINO в комплекте с устройством отображения перемещений по осям, или, по- другому, устройство цифровой индикации (позволяют сверхточно отслеживать перемещения рабочего стола по осям, что удобно использовать при позиционировании детали);
Эффективная модульная компоновка электросхем
Осуществлена модульная компановка электросхем в шкафе управления, которая позволяет оперативно выявлять причину неисправности и устранять их без обязательного привлечения сервисной службы и экономит время и деньги, что удобно в обслуживании и эксплуатации, так как оператор сам легко сможет заменить вышедший из строя модуль, как в конструкторе, используя запасные части, которые всегда в наличии на наших складах.
Централизованная смазка
Централизованная система смазки направляющих и ШВП
Пульт управления: СОЖ и скорость барабана
Пульт управления станком, предназначенный для управления помпой с СОЖ и скоростью вращения барабана (управелние возможно осуществлять также через шкаф управления).
Стационарная защита от разбрызгивания СОЖ.
Cтационарная защита от разбрызгивания СОЖ, защищающая узлы станка и сохраняющая пространство вокруг станка сухим и чистым
Чувствительные концевики
Индуктивные концевики реверса барабана, более чувствительные и исключающие залипание кнопок;
Размер стола, мм
1370×1000
Перемещение по осям, мм
1000×800
Максимальная высота заготовки, мм
600
Максимальный вес заготовки, кг
1800
Угол наклона проволоки, °/мм
±3°/80
Точность обработки, мм
0,015
Наилучшая шероховатость, Ra, µm
0,8 многопроходный 2,5 однопроходный
Допустимые диаметры проволоки, мм
0.1-0.22
Скорость проволоки, м/с
5-11,5
Габаритные размеры станка, мм
1950×1550×2100
Потребляемая мощность, кВт
2.5
Вес, кг
4000
