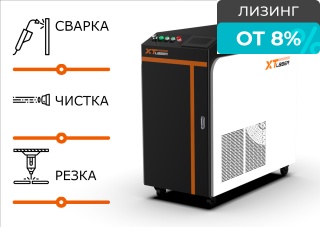

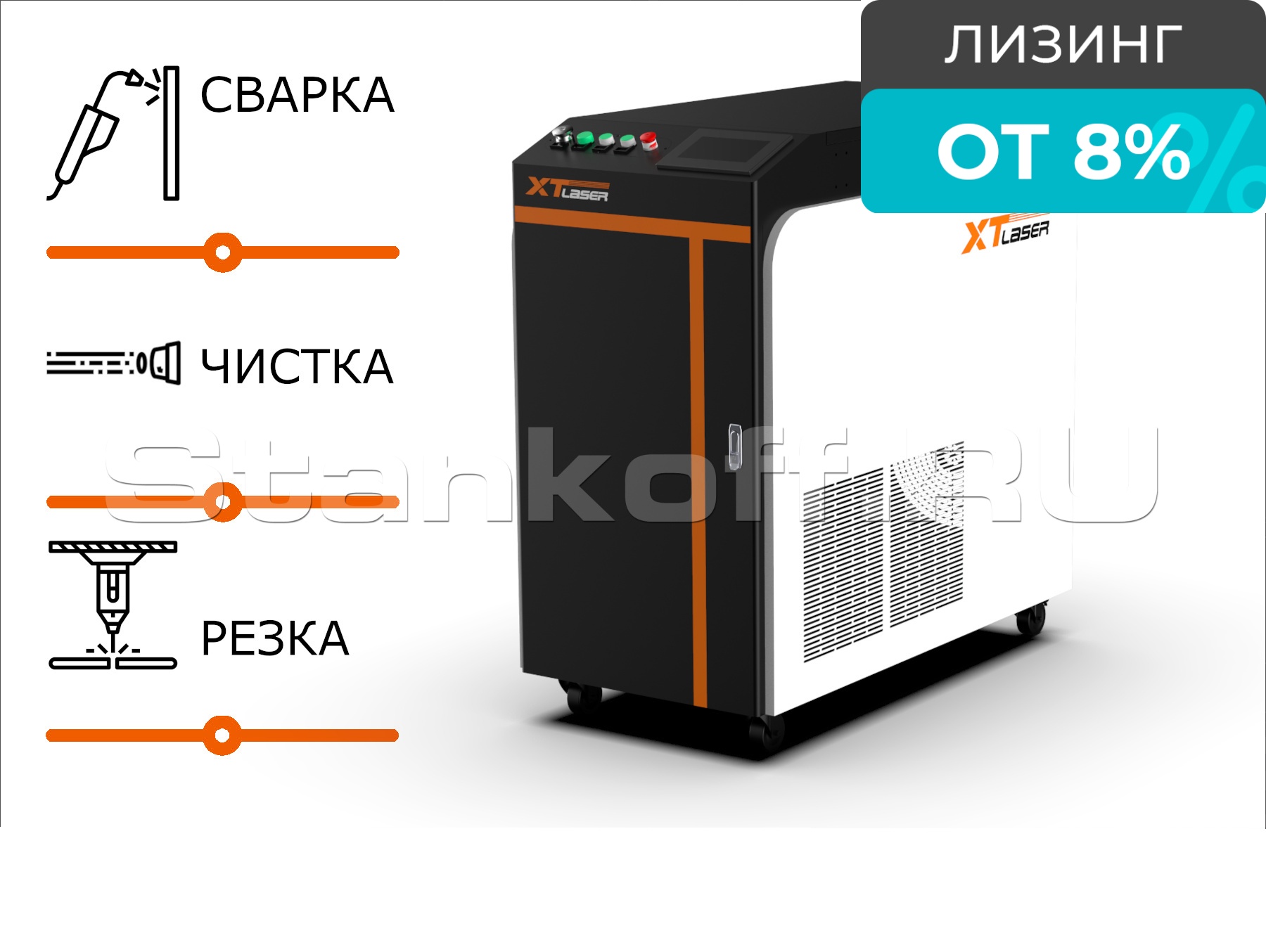

Оптоволоконный лазерный сварочный аппарат + лазерный очиститель + лазерный резак 3 в 1 XTW-A/1500 Raycus

Name: Оптоволоконный лазерный сварочный аппарат + лазерный очиститель + лазерный резак 3 в 1 XTW-A/1500 Raycus
Brand: XTLASER
Availability: PreOrder

Наличие уточняйте

Гарантия

Сервис

Лизинг

Нужна консультация?

Альберт Зарипов

+7 995 888-07-19

Хотите мы Вам перезвоним?

Статьи и обзоры, связанные с XTW-A/1500 Raycus

Успешная поездка компании Stankoff.RU в Китай: новые партнерства и цели

XTW-A/1500 Raycus в Таганроге

XTW-1500A/1500 Raycus в Тольятти

Как работает лазерный сварочный аппарат?

Безопасность при ручной лазерной сварке на производстве

4 типа лазерной резки, которые вы должны знать

Читать все статьи

Данное оборудование является новейшей интегрированной системой "три в одном", которая поддерживает лазерную сварку, лазерную очистку и лазерную резку металла в ручном режиме.

Рабочий режим можно свободно переключать в соответствии с различными сценариями применения.

Разработан на основе ручных сварочных аппаратов, обладает высокой надежностью и стабильностью. Оснащен механизмом подачи проволоки и водяным чиллером.

Применение

Используются при производстве кухонной утвари, сантехники, бытовой техники, металлической мебели, окон и дверей, автозапчастей, в рекламном производстве и во многих других сферах.

Комплектация

Лазерный источник Raycus;
Чистящий пистолет RelFar;
Сварочный пистолет RelFar;
Устройство подачи сварочной проволоки RelFar;
Система водяного охлаждения Hanli / S&A / Bingyue;
Система ЧПУ RelFar.

Сварка. Таблица зависимости толщины заготовки от вида материала и выходной мощности волоконного лазера

Материал	Толщина металла, мм	1000Вт		1500Вт		2000Вт
Материал	Толщина металла, мм	Глубина расплава, мм	Выходная мощность, %	Глубина расплава, мм	Выходная мощность, %	Глубина расплава, мм	Выходная мощность, %
Нержавеющая сталь	0,6	0,2	16	0,3	15	0,3	10
	0,8	0,2	20	0,3	20	0,4	15
	1,0	0,3	25	0,5	25	0,5	20
	1,2	0,3	30	0,5	30	0,6	25
	1,8	0,3	40	0,7	40	0,8	35
	2,5	0,5	40-45	0,8	40-45	1,0	35-45
	3,0	0,7	60	1,2	60	1,4	50
	5,0			1,5	70-80	2,1	70-80
	6,0					2,5	80-90
	7,0					3,0	80-90
Алюминий, медь	0,5	0,3	70-80	0,3	70-80	0,4	60-80
	1,0	0,5	80-90	0,5	80-90	0,8	80-90
	1,5	0,6	85-95	0,6	80-90	0,8	80-90
	2,0			0,8	85-95	1,0	85-95
	4,0					2,0	90-100

Чистка. Параметры очистки в зависимости от мощности лазерного источника

Характеристики лазерного источника	Объект очистки	Толщина очистки	Скорость очистки	Ширина линии очистки	Количество проходов	Производит-ть
RFL-1000	оксидный слой	≤25 Нм	8 мм/с	50 мм	1	1,4 м²/ч
		≤50 Нм	15 мм/с	50 мм	4	0,67 м²/ч
		≤75 Нм	15 мм/с	50 мм	8	0,34 м²/ч
	ржавчина	≤30 Нм	25 мм/с	50 мм	1	4,5 м²/ч
		≤60 Нм	20 мм/с	50 мм	1	3,6 м²/ч
		≤100 Нм	10 мм/с	50 мм	1	1,8 м²/ч
	масляная краска, гальваническое покрытие	≤200 Нм	10 мм/с	90 мм	5	0,65 м²/ч
		≤400 Нм	10 мм/с	90 мм	8	0,4 м²/ч
		≤600 Нм	10 мм/с	90 мм	10	0,32 м²/ч
RFL-2000	оксидный слой	≤25 Нм	15 мм/с	50 мм	1	2,7 м²/ч
		≤50 Нм	15 мм/с	50 мм	3	0,9 м²/ч
		≤75 Нм	15 мм/с	50 мм	5	0,54 м²/ч
	ржавчина	≤30 Нм	50 мм/с	50 мм	1	9 м²/ч
		≤60 Нм	35 мм/с	50 мм	1	6,3 м²/ч
		≤100 Нм	20 мм/с	40 мм	1	2,88 м²/ч
	масляная краска, гальваническое покрытие	≤200 Нм	10 мм/с	90 мм	3	1,08 м²/ч
		≤400 Нм	10 мм/с	90 мм	5	0,65 м²/ч
		≤600 Нм	10 мм/с	90 мм	6	0,54 м²/ч
		≤800 Нм	10 мм/с	90 мм	7	0,46 м²/ч
		≤1000 Нм	10 мм/с	90 мм	8	0,4 м²/ч
		≤1200 Нм	10 мм/с	90 мм	9	0,36 м²/ч

Сравнение с другими методами очистки

Метод очистки	Объем вторичных загрязнений	Расходные материалы	Очистка мелких и хрупких деталей	Без механических повреждений	Мобильность	Безопасно для окружающей среды
Лазерный	Снижается	Нет	☑	☑	☑	☑
Пескоструйный	Растет	Песок + воздух	☒	☒	☒	☑
Химический	Растет	Реагенты	☑	☑	☑	☒
Механический	Не изменяется	Абразивы	☑	☒	☑	☑
Сухим льдом	Не изменяется	Лед + воздух	☒	☑	☒	☑
Водоструйный	Растет	Вода	☒	☑	☒	☑

Получаемые изделия

Сварка

Чистка

Очистка от масла

Очистка от краски

Лазерная чистка пыли

Удаление оксидного слоя

Очистка от ржавчины

Удаление ржавчины

Чистка винтов

Преимущества

Оптоволоконная лазерная сварка

Оптоволоконная лазерная чистка

✓ Сварной шов гладкий и красивый.

Отсутствует деформация поверхности, не требует последующего шлифования, отсутствует необходимость чистовой обработки сварного шва.

✓ Отсутствие образований токсичных веществ во время работы.

Процесс абсолютно безопасен и не производит негативное воздействие на человеческий организм.

✓ Равномерность сварки.

Достигается равномерным распределением точечной энергии лазерного сварочного аппарата.

✓ Отсутствие шума.

Особая технология лазерной очистки ограничивает появление звуковых шумов, в то время как механический способ отличается большей громкостью и причиняет весомый дискомфорт.

✓ Высокая скорость сварки.

Скорость лазерной сварки в 2-10 раз выше, чем скорость традиционной сварки.

✓ Высокая эффективность и качественная обработка нужного изделия.

Остальные способы удаления ржавчины и коррозии не дают такого хорошего результата. При чистке лазером пользователь не контролирует качество процедуры, поэтому возможность допущения ошибки исключается.

✓ Простота эксплуатации.

Гибкий ручной режим работы легок в освоении, не требует специального обучения. С помощью ручного пистолета можно сваривать длинные отрезки (отсутствует ограничение длины сварки длиной рабочего поля). Возможность сваривать труднодоступные зоны и осуществлять сварку под любым углом.

✓ Простота в эксплуатации.

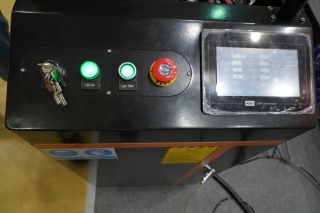

Установка сама определяет оптимальный рабочий режим при автоматической работе. Также есть возможность ввода информации вручную. Для этого корпус устройства укомплектован специальным пультом и дисплеем.

✓ Универсальность.

Гибкие настройки позволяют производить шовную и точечную сварку.

✓ Режимы работы.

Лазерная очистка металла может проводиться в ручном режиме с пультом дистанционного управления.

✓ Экономия в обслуживании.

Отсутствие расходных материалов, низкое электропотребление, стабильность работы и длительный срок службы снизят затраты на обслуживание.

✓ Безопасность для зрения.

Аппараты оснащены защитным кожухом. Необходимо работать в защитных очках.

✓ Экологичность.

Надежная и экологически чистая технология без загрязнения окружающей среды.

✓ Компактность.

Легкий вес и компактность позволяют использовать установку в любых производственных условиях.

✓ Устойчивость к коррозии и высокая термостойкость.

Производитель: XTLASER

Родина бренда: Китай

Лазерный источник	Raycus
Мощность лазера	1500 Вт

Характеристики сварочного пистолета
Модель пистолета	RelFar FWH20-S10A
Разъем	QBH
Длина волны	1070±20 Нм
Интеллектуальная защита	поддерживается
Коллимирующее фокальное расстояние	50 мм
Фокусное расстояние	150 мм
Диапазон точечной регулировки	0-5 мм
Световой диаметр	16 мм
Вес	0,71 кг

Характеристики чистящего пистолета
Модель пистолета	RelFar FWH20-C11A
Разъем	QBH
Длина волны	1070±20 Нм
Интеллектуальная защита	поддерживается
Коллимирующее фокальное расстояние	50 мм
Фокусное расстояние	400 /600 мм
Ширина очистки за проход	0-150 мм
Скорость чистки	20 000 мм/сек
Световой диаметр	25 мм
Вес	0,73 кг

Характеристики устройства подачи проволоки
Вес проволоки	25 кг
Диаметр сердечника проволоки	3 мм
Максимальная скорость подачи проволоки	80 мм/сек
Тип двигателя	шаговый
Передаточный коэффициент	1：5
Напряжение	220 В
Вес брутто	16,2 кг
Размер	560х240х472 мм
