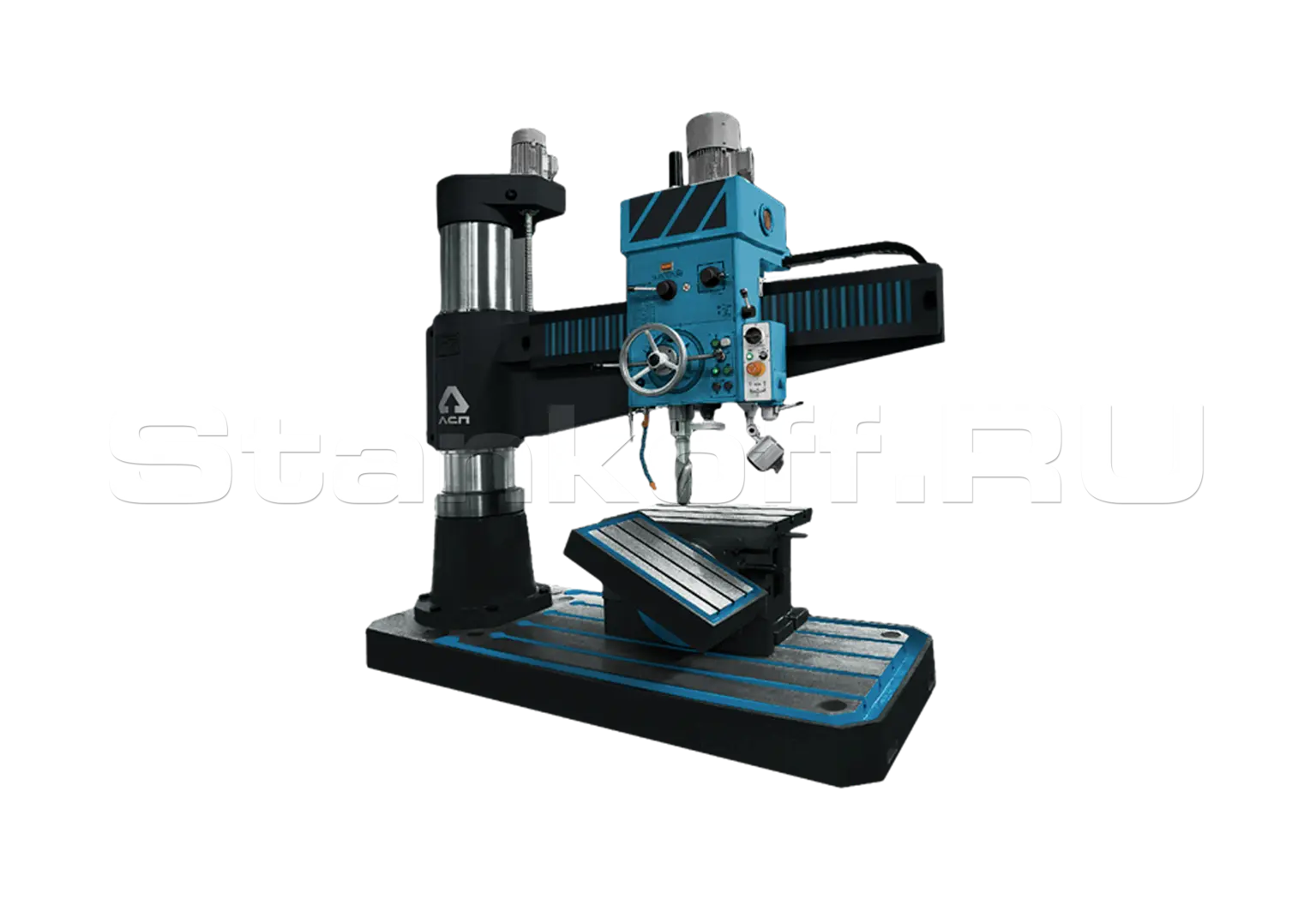

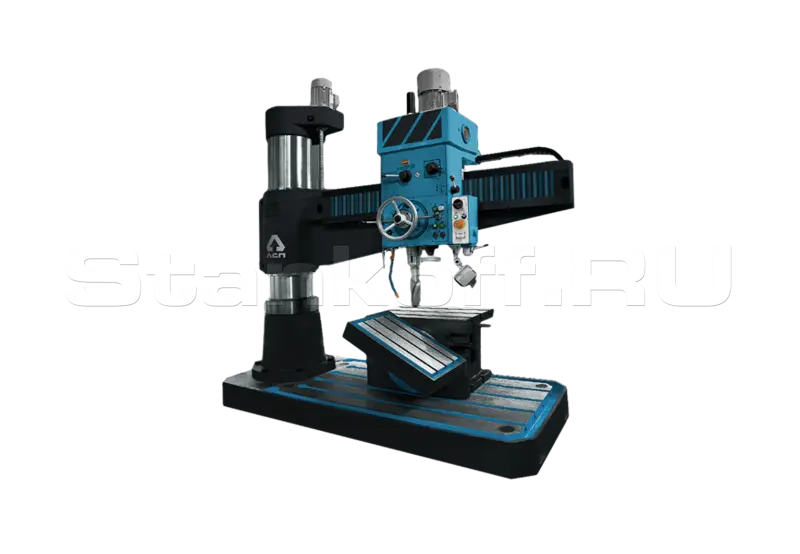

Радиально-сверлильный станок 2Л563

Станок радиально-сверлильный модели 2Л563 применяется для сверления, проточки, цекования и нарезания резьбы деталей среднего и маленького размера. Растачивание отверстия возможно при помощи зажима.

Станок оснащен специальным вспомогательным оборудованием, таким как быстро сменный зажимный патрон и наклонный стол, а замену инструментов можно быстро провести вручную, что избавляет от необходимости отключать станок.

Вид климатического исполнения – УХЛ4 по ГОСТ 15150.

Класс точности – Н по ГОСТ 8-82.

Станок состоит из основания, стойки, приводной коробки, консоли, шпиндельной коробки, гидравлического зажима, электрического устройства, смазочно-охлаждающего механизма и некоторого вспомогательного оборудования. Вращение шпинделя – главное движение станка. Перемещение шпинделя осуществляется механизмом подачи.

Круговое движение консоли со стойкой и движение шпиндельной коробки по направляющим консоли составляет полюсное движение, что позволяет определить место сверления отверстий. Движение консоли вверх и вниз по стойке предназначено для регулирования рабочей высоты.

Вся система механизмов работает от трех отдельных электродвигателей.

Охлаждающая жидкость подается насосом. Электродвигатель, расположенный в верхней части шпиндельной коробки, предназначен для вращения шпинделя, подачи шпинделя и смазочного насоса шпиндельной коробки.

Электродвигатель, расположенный в верхней части приводной коробки на стойке, предназначен для передвижения консоли вверх и вниз, а электродвигатель, расположенный в задней части консоли – для шестеренчатого насоса гидравлической системы, которая отвечает за фиксирование и разжим стойки, консоли и шпиндельной коробки.

1. Станок в сборе;
2. Коробчатый стол ;
3. Патрон Ø1-13мм В16;
4. Клин;
5. Рукоятка;
6. Переходные втулки: МТ3-1, МТ4-2, МТ4-3, МТ4-В16;
7. Анкерные болты;
8. Ключ от электрошкафа;
9. Руководство по эксплуатации.
