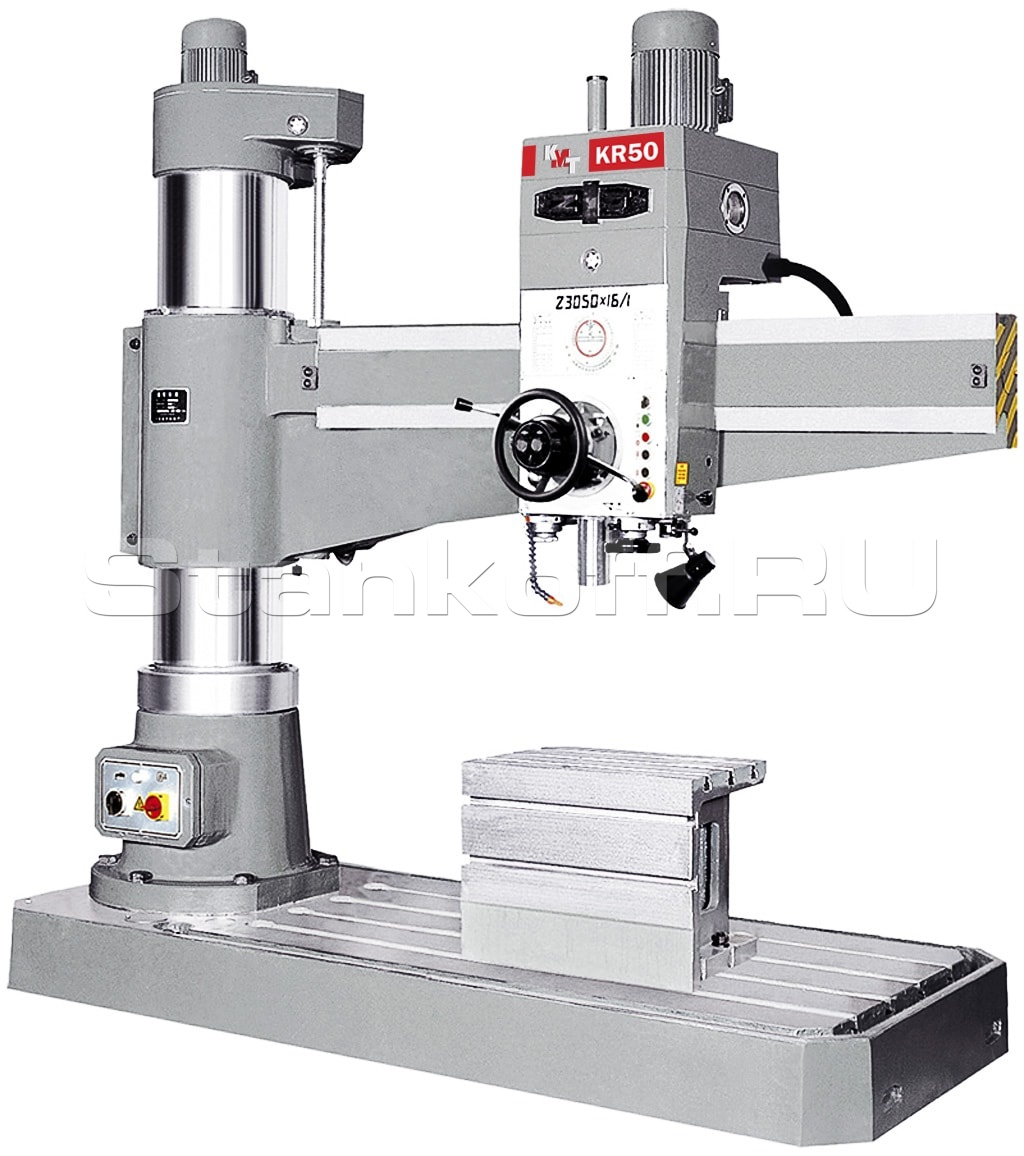

Радиально сверлильный станок KR40

Name: Радиально сверлильный станок KR40
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул KR40

Угол поворота руки °	-
Максимальный диаметр сверления мм	40
Горизонтальное перемещение шпиндельной бабки, мм	900
Расстояние между осью шпинделя и колонной, мм	350 - 1250
Перемещение шпинделя, мм	315
Расстояние от торца шпинделя до поверхности основания, мм	350 - 1250
Конус шпинделя (Морзе №)	3
Размеры рабочего стола, мм	630x500x500
Длина, мм	2200
Ширина, мм	1100
Высота, мм	2900
Вес, кг	3000
Мощность двигателя шпинделя, кВт	3
Диапазон подач шпинделя, об/мин	0,04 - 3,2
Максимальный момент на шпинделе, Нм	400
Количество скоростей шпинделя	16
Диапазон скоростей шпинделя, об/мин	25 - 2000
Количество подач шпинделя	16

Все характеристики

Модели серии

Все товары

KR50

KR63

KR80

KR100

KR125

KR132

Оставьте запрос

Отправим цену, условия и сроки поставки

Доставка по всей России

Гарантия от производителя

Безнал, лизинг, рассрочка

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Радиально-сверлильные станки предназначены для сверления, развертывания и нарезания резьбы метчиком. Использование специального инструмента и приспособлений позволяет растачивать отверстия, канавки, вырезать отверстия большого диаметра в дисках из листового материала, притирать точные отверстия цилиндров и клапанов. Основное назначение станков данного типа — обработка отверстий в деталях в условиях единичного и мелкосерийного производства. Радиально-сверлильные станки серии Z имеют широкий спектр применения, они удобны в обслуживании, отличается высокой производительностью и точностью.

Область применения:

Данный тип оборудования находит применение в ремонтных мастерских, а также в машиностроительных и сборочных цехах.

Отличительные особенности:

Шпиндель станка легко можно перемещать как в радиальном направлении, так и поворачивать вокруг оси до 180 градусов;
На станке установлена предохранительная шариковая муфта для ограничения момента силы резания;
Скорость резания и скорость подач могут быть выбраны без остановки станка с помощью специального механизма;
Горизонтальный механизм подачи (типа винт-гайка) закреплен 3-х ступенчатым подшипником, поэтому он легко и свободно перемещаются с малыми усилиями;
Гидравлика -является очень надежной, она гарантирует плавное и точное перемещение шпиндельной головы, манипулятора и колонны;
Обработка деталей является высокоэффективной и экономичной благодаря 16-ти различным скоростям;
Термообработка на качественном современном оборудовании обеспечивает долговечность деталей;
Надежная гидравлика гарантирует плавные и точные перемещения.

Конструктивные особенности:

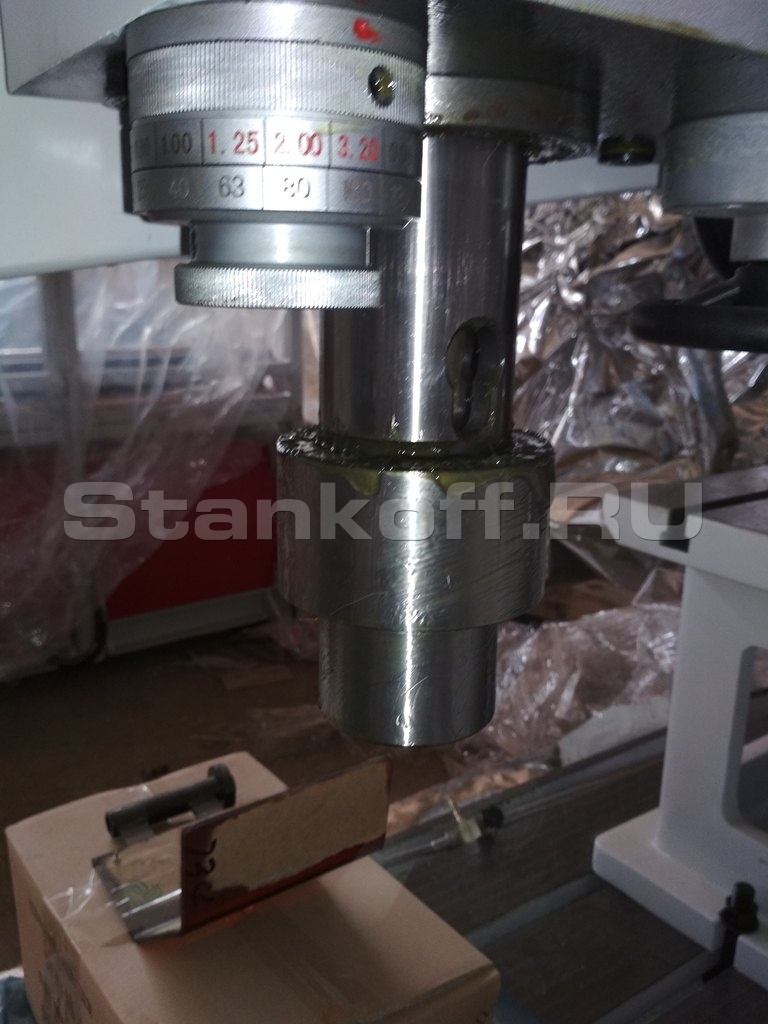

Коробка подач

На станке реализованы следующие функции: Реверс — позволяет выводит метчик после нарезания резьбы. Ограничение глубины сверления — по достижению нужной глубины пиноль шпинделя поднимается вверх; Скорость резания и скорость подач могут быть выбраны без остановки станка; Обработка деталей является высокоэффективной и экономичной благодаря 16-ти различным скоростям; - Горизонтальный механизм подачи (типа винт-гайка) закреплен 3-х ступенчатым подшипником, поэтому он легко и свободно перемещаются с малыми усилиями; Шпиндель станка легко можно перемещать как в радиальном направлении, так и поворачивать вокруг оси до 180 градусов; На станке установлена предохранительная шариковая муфта для ограничения момента силы резания;

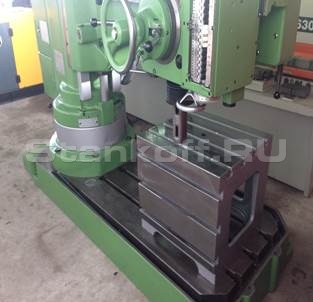

Коробчатый стол

Предназначен для закрепления заготовок.

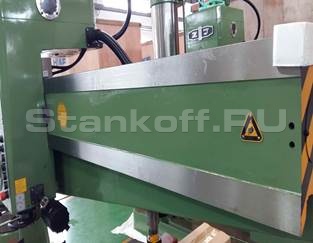

Направляющие

Сверлильный суппорт перемещается по отшлифованным направляющим.

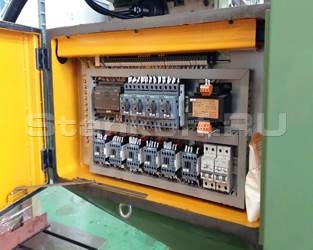

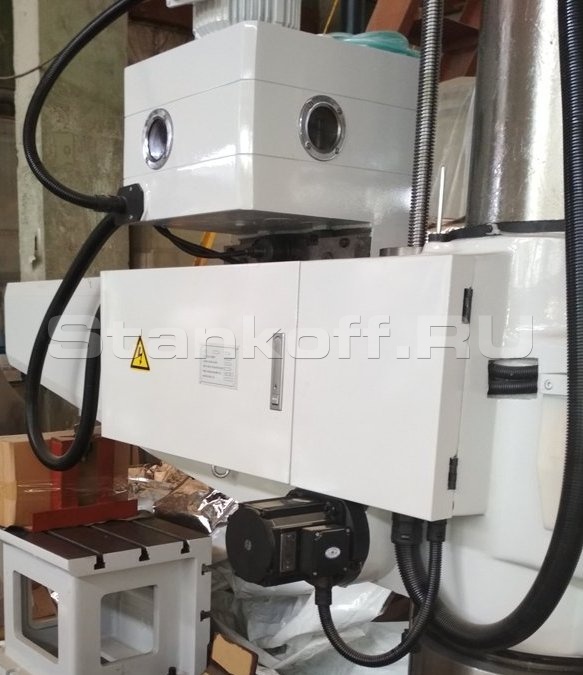

Электрошкаф

Все электрические компоненты электрошкафа соответствуют СЕ-стандарту, используются только известных мировых марок: SIEMENS, ABB.

Гидравлика

Надежная гидравлика гарантирует плавное и точное перемещение шпиндельной головы, манипулятора и колонны.

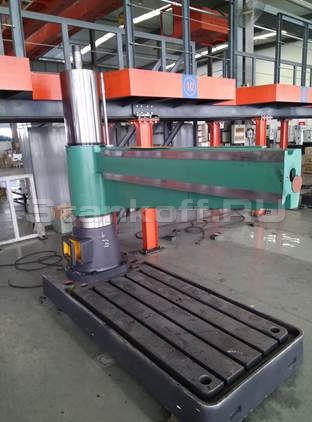

Конструкция станка

Фундаментная плита, служащая одновременно основанием станка и базой для размещения обрабатываемой заготовки (для обеспечения фиксации последней на верхней поверхности такой плиты имеется несколько Т-образных пазов); Колонна, которая обеспечивает поворот траверсы и ее перемещение по вертикальной оси (для легкого, плавного и точного вращения в основании колонны смонтирован подшипниковый узел);Траверса, смонтированная на колонне.

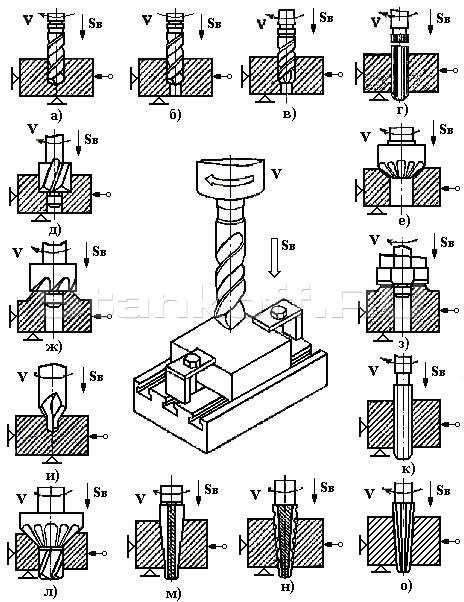

Схема обработки:

а – сверление; б – рассверливание; в – зенкерование; г – развёртывание;

д – цилиндрический зенкер (зенковка); е – конический зенкер (зенковка);

ж – цековка; з – пластинчатый резец; и – центровочное сверло; к – метчик;

л – комбинированный инструмент; м

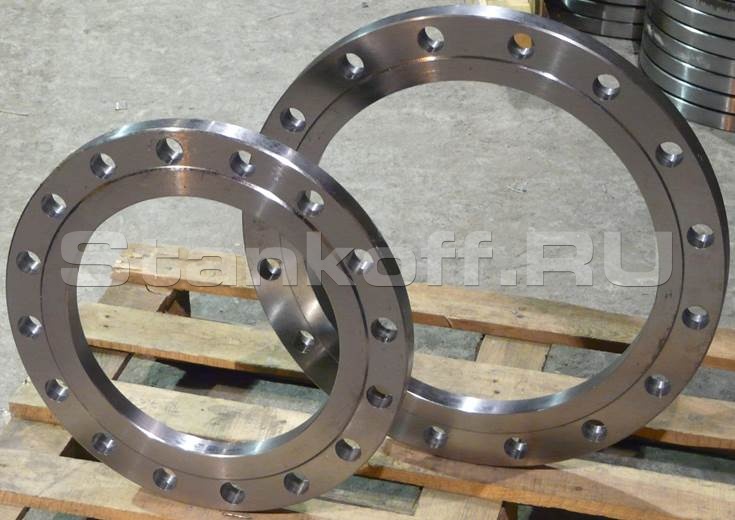

Получаемые изображения:

Характеристики

Угол поворота руки °	-
Максимальный диаметр сверления мм	40
Горизонтальное перемещение шпиндельной бабки, мм	900
Расстояние между осью шпинделя и колонной, мм	350 - 1250
Перемещение шпинделя, мм	315
Расстояние от торца шпинделя до поверхности основания, мм	350 - 1250
Конус шпинделя (Морзе №)	3
Размеры рабочего стола, мм	630x500x500
Длина, мм	2200
Ширина, мм	1100
Высота, мм	2900
Вес, кг	3000
Мощность двигателя шпинделя, кВт	3
Диапазон подач шпинделя, об/мин	0,04 - 3,2
Максимальный момент на шпинделе, Нм	400
Количество скоростей шпинделя	16
Диапазон скоростей шпинделя, об/мин	25 - 2000
Количество подач шпинделя	16
