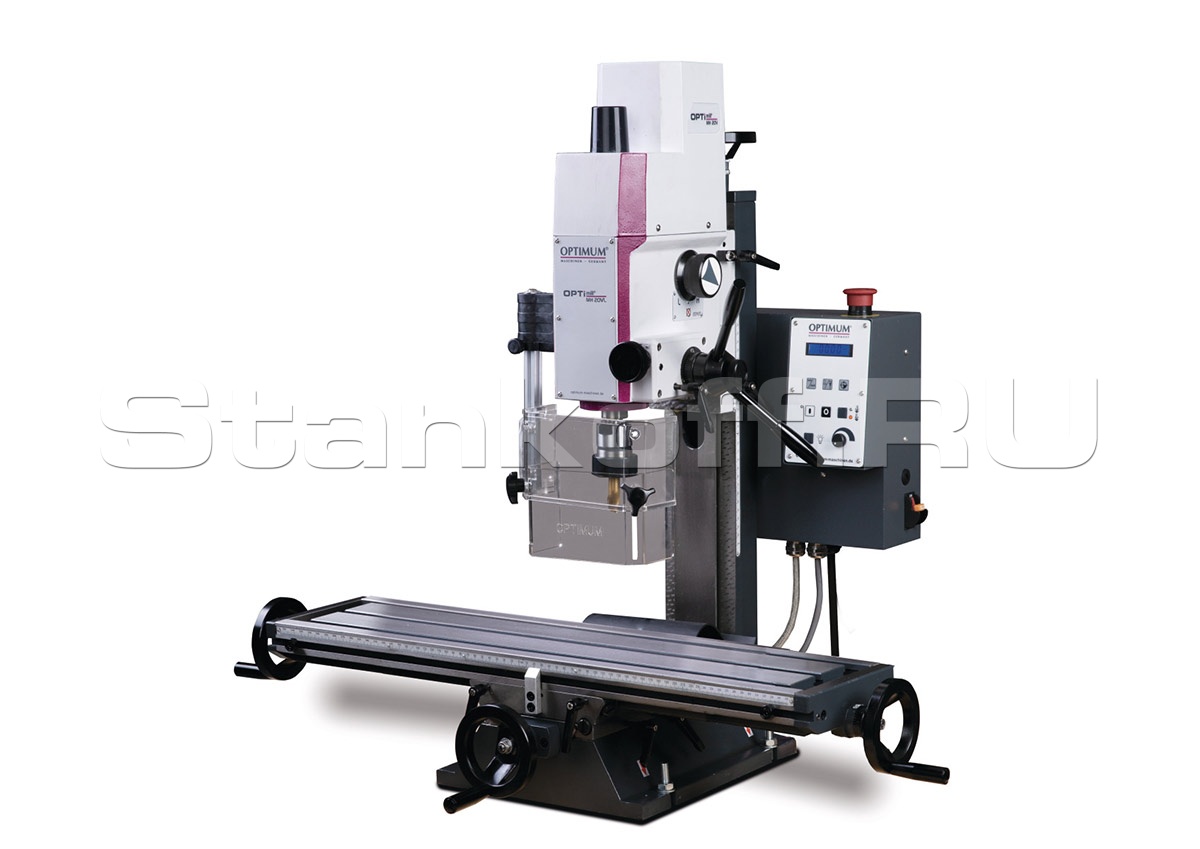

Сверлильно-фрезерный станок OPTImill MH 20VLD
Краткие характеристики
Артикул
OPTImill MH 20VLD
| Напряжение | 220 В |
| Мощность | 0.8 кВт |
| Мощность привода | 0.75 кВт |
| Конус шпинделя | КМ2 |
| Мах ø сверления | 12 мм |
| Max ⌀ торцевой фрезы | 52 мм |
| Max ⌀ концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 16 мм |
| Размер стола | 698х180 мм |
| Max расстояние от шпинделя до стола | 255 мм |
| Вылет вертикального шпинделя | 170 мм |
| Поворот шпинделя | ± 90 ° |
| Частота вращения шпинделя | 100 - 3000 об/мин |
| Количество скоростей шпинделя | 2 |
| Размер T-образных пазов на столе | 12 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 63 мм |
| Максимальная грузоподъемность | 40 кг |
| Размер Т-образных пазов стола | 12 мм |
| Ручное перемещение по оси X | 480 мм |
| Ручное перемещение по оси Y | 175 мм |
| Ручное перемещение по оси Z | 210 мм |
| Патрон шпинделя | MT 2 |
| Диапазон поворота фрезерной головки по Z - X плоскости | 60 ° |
| Ход шпинделя | 50 мм |
| Вес | 99 кг |
| Вес (брутто) | 126 кг |

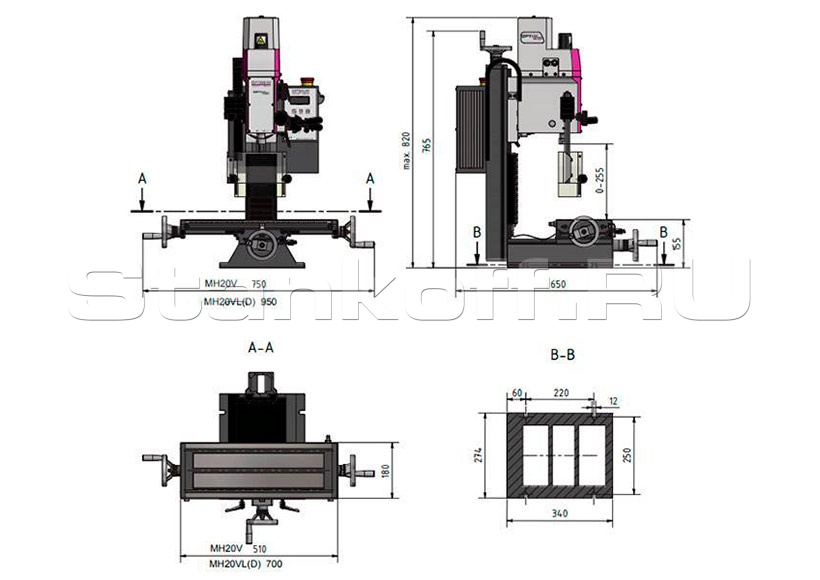

| Габариты (Д*Ш*В) | 650x950x820 мм |
| Габариты упаковки (Д*Ш*В) | 770x714x917 мм |
Конструктив
Сверлильно-фрезерные станки с электронно-управляемым приводом с бесступенчатой регулировкой MH 20VLD с удлиненным ходом по оси X и цифровым индикатором положения DRO 5.
Преимущества
- Точно спроектированная конструкция
- Радиальное биение пиноли ≤ 0,015 мм за счет конического роликового подшипника
- Двигатель с двухступенчатым редуктором для эффективной передачи мощности двигателя
- Точная ручная подача пиноли
- Мощный электродвигатель постоянного тока с непрерывным контролем величины тока
- Электронная система защиты на 24 В
- Электронные средства управления со встроенным релейным регулятором

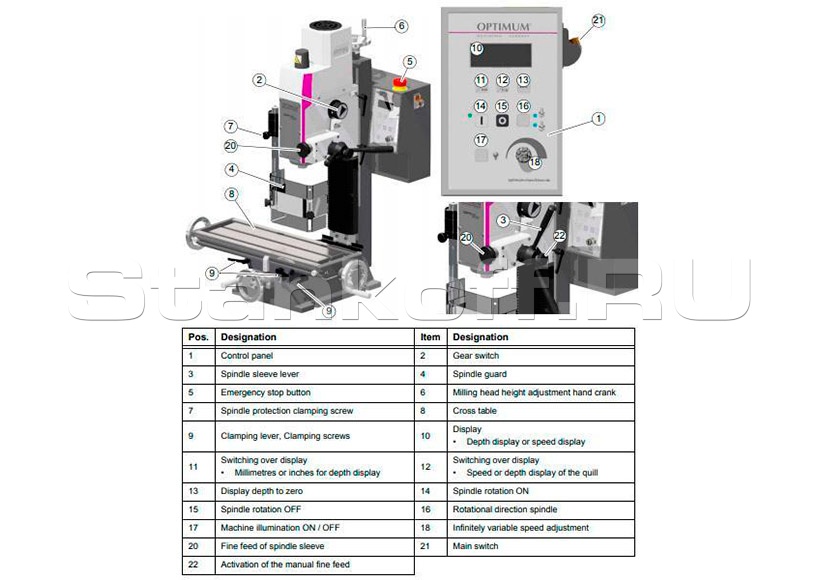

- Понятная панель управления с удобной мембранной клавиатурой
- Удобный для считывания цифровой индикатор скорости и глубины сверления
- Монолитный координатный стол больших размеров, прецизионной обработки с T-образными пазами и регулируемыми клиньями
- Регулируемые концевые упоры
- Прочная направляющая «ласточкин хвост» с возможностью регулировки зазора клиньями
- Кнопка аварийного останова
- Угол наклона сверлильной и фрезерной головки составляет ± 60°
- Точная подача сверлильного станка
- Прямое и обратное вращение шпинделя
- Станочный светильник
- Двухрядные шариковые подшипники с угловым контактом на осях, возможность беззазорной регулировки

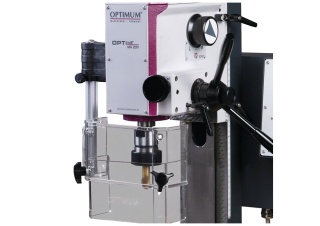

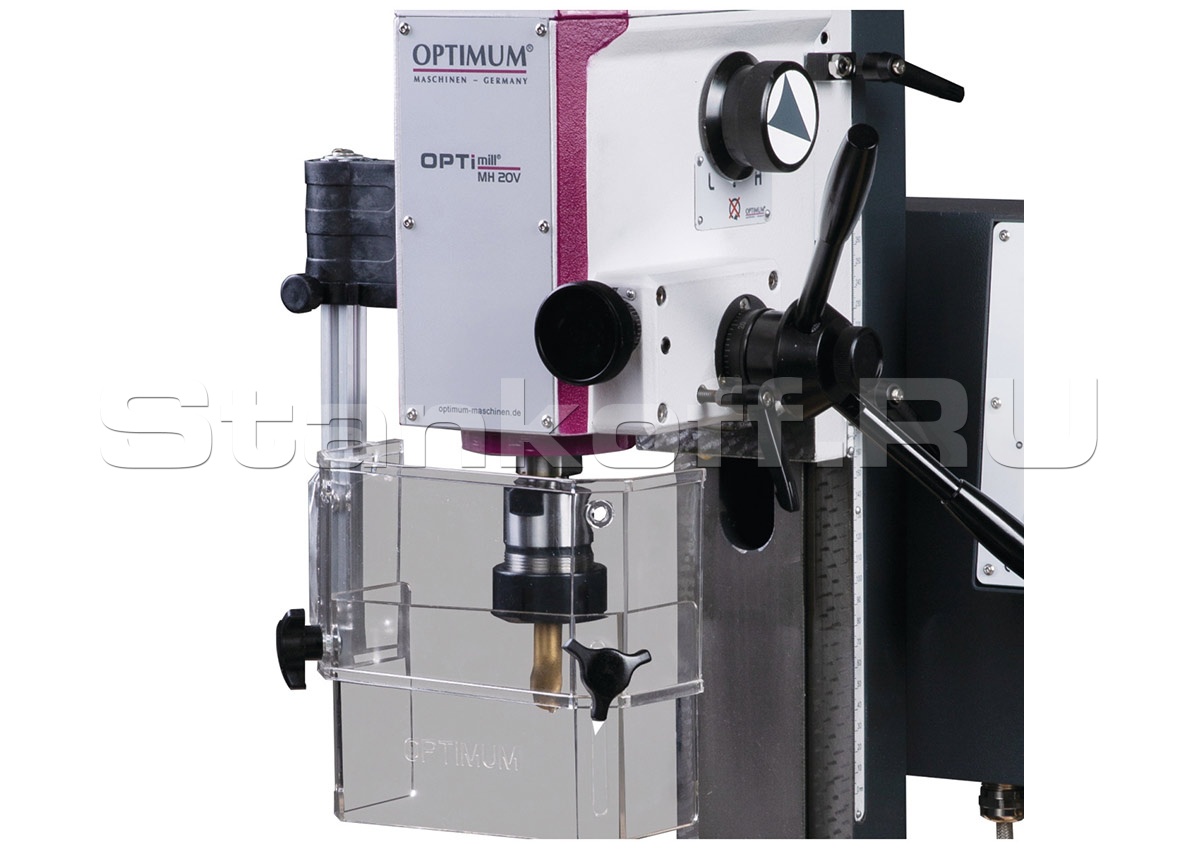

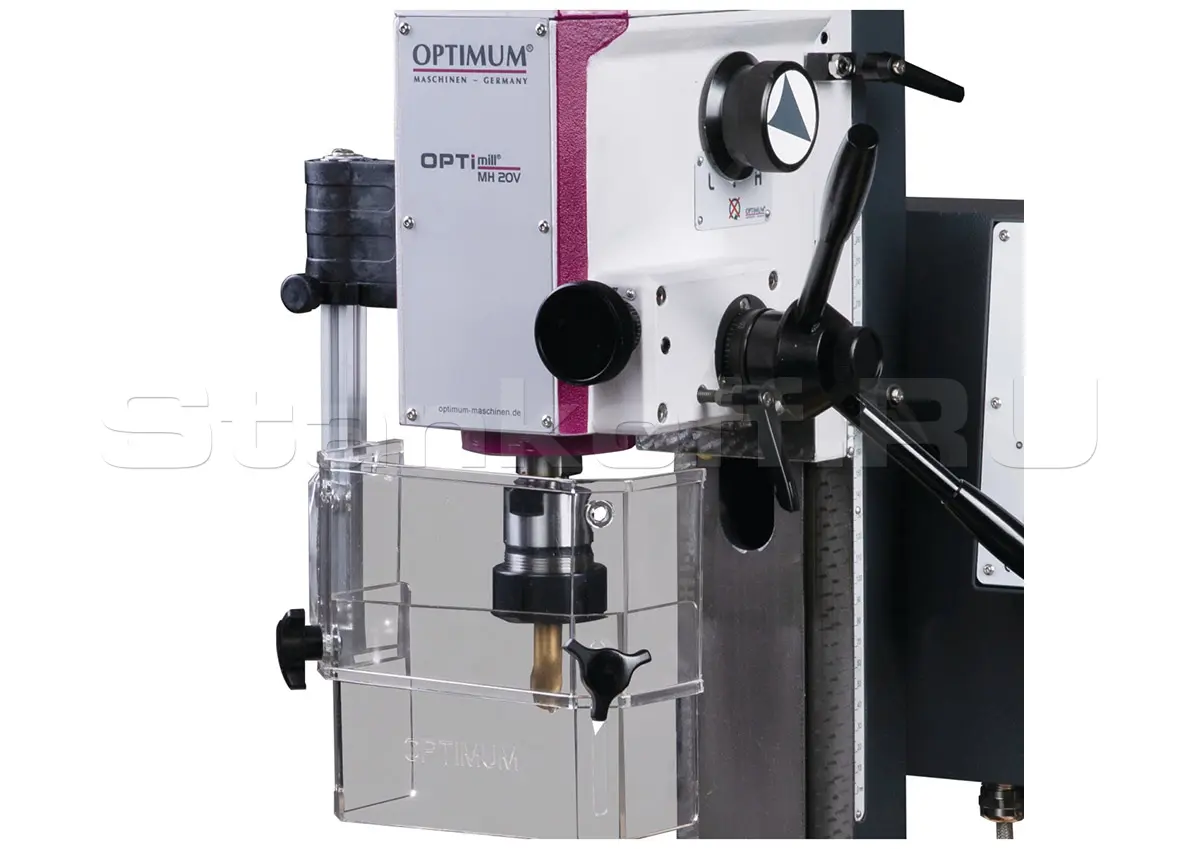

- Регулируемый по высоте экран для максимально возможной защиты оператора от стружки и отлетающих частей, оснащенный микровыключателем
- Оси X, Y и Z с подготовленной канавкой для последующей установки магнитных лент
- С цифровым индикатором положения DRO 5
Характеристики
| Напряжение | 220 В |
| Мощность | 0.8 кВт |
| Мощность привода | 0.75 кВт |
| Конус шпинделя | КМ2 |
| Мах ø сверления | 12 мм |
| Max ⌀ торцевой фрезы | 52 мм |
| Max ⌀ концевой фрезы | 20 мм |
| Максимальный диаметр рассверливания в стали | 16 мм |
| Размер стола | 698х180 мм |
| Max расстояние от шпинделя до стола | 255 мм |
| Вылет вертикального шпинделя | 170 мм |
| Поворот шпинделя | ± 90 ° |
| Частота вращения шпинделя | 100 - 3000 об/мин |
| Количество скоростей шпинделя | 2 |
| Размер T-образных пазов на столе | 12 мм |
| Кол-во T-образных пазов на столе | 3 |
| Расстояние между Т-образными пазами на столе | 63 мм |
| Максимальная грузоподъемность | 40 кг |
| Размер Т-образных пазов стола | 12 мм |
| Ручное перемещение по оси X | 480 мм |
| Ручное перемещение по оси Y | 175 мм |
| Ручное перемещение по оси Z | 210 мм |
| Патрон шпинделя | MT 2 |
| Диапазон поворота фрезерной головки по Z - X плоскости | 60 ° |
| Ход шпинделя | 50 мм |
| Вес | 99 кг |
| Вес (брутто) | 126 кг |
| Габариты (Д*Ш*В) | 650x950x820 мм |
| Габариты упаковки (Д*Ш*В) | 770x714x917 мм |
