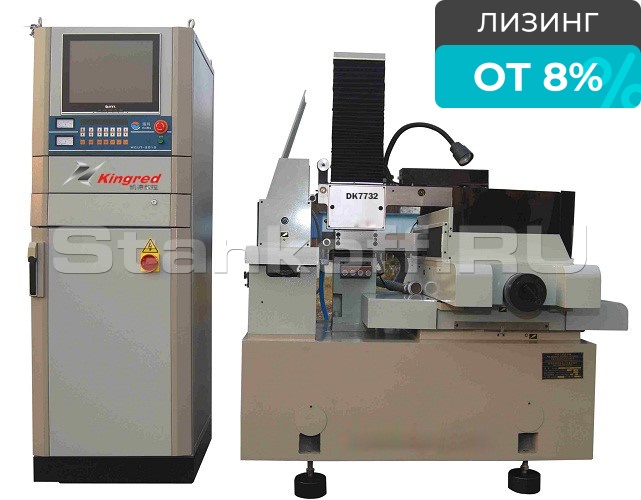

Электроэрозионный проволочно-вырезной станок предназначен для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяет обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и.т.д.. Главное условие - материал должен быть электропроводным.
Схема обработки
Отличительные особенности
Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
Возможность использования молибденовой и вольфрамовой проволоки
Точность обработки 0,015 мм
Симметричная конструкция осей UV относительно XY в отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивают высокую точность обработки (0,015 мм) и увеличения стойкости проволоки
Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD
ЧПУ на базе надежной и эффективной Windows XP
Стойка управления
Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.
В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.
Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.
Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 8А, максимальная эффективность резки – 250 мм2/мин, шероховатость поверхности до Ra ≤ 2,5 um.
Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др.
Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.
Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.
Стойка управления
Функции системы ЧПУ
Определение кромки заготовки
Определение центра отверстия
Функция «Автотехнолог»
Возврат в исходную точку
Режим имитации
Защита от порыва проволоки
Страна изготовления: Китай
Перемещение рабочего стола X×Y, мм
350 × 450
Рабочий стол, мм
380 х 600
Максимальная толщина резания, мм
300
Максимальный угол наклона проволоки
±6°/80 мм
Максимальная нагрузка на стол, кг
350
Тип конструкции направляющих проволоки
регулируемая
Максимальная производительность, мм
2/мин
300
Средняя эффективная производительность, мм
2/мин
170
Наилучшая шероховатость поверхности, мкм
Ra 2,5
Диаметр проволоки, мм
Ø0,12–0,25
Максимальный рабочий ток, А
8
Общая потребляемая мощность, кВт
2
Точность обработки, мм
0,015
Электропитание
3 фазы × 380 В × 50 Гц
Габариты станка, мм
1450×1400×1700
Масса станка
1100
