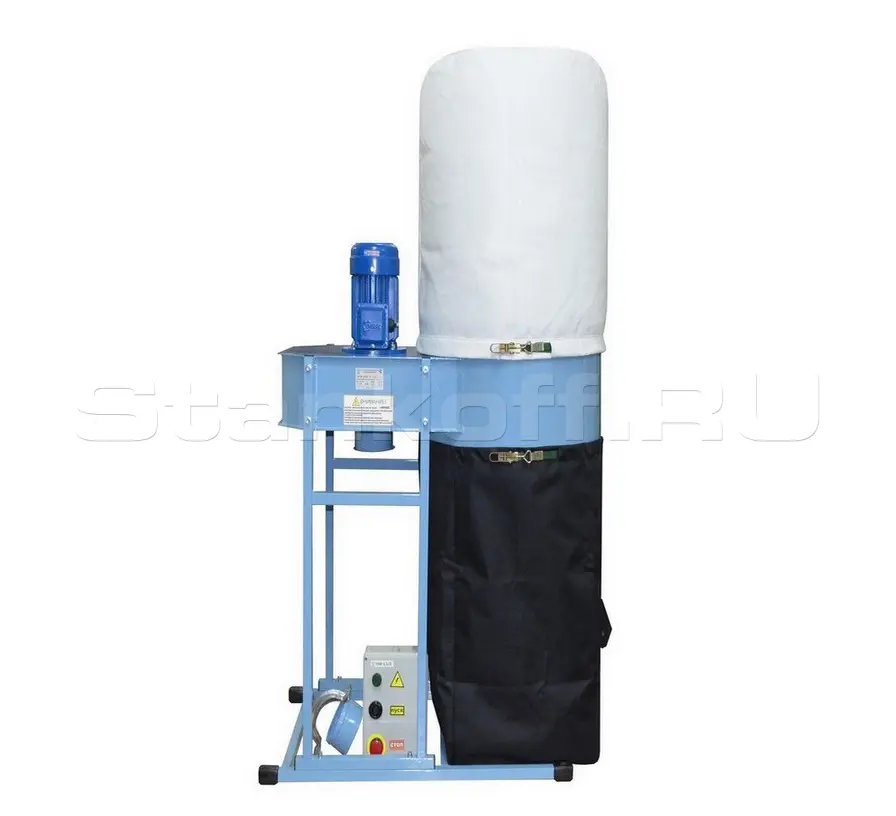

Аспирационная установка УВП-М 800К

Предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы. Установка предназначена для работы в условиях мебельного (М), столярного производств, для обслуживания пильных, торцовочных станков. Используется для металлообрабатывающих заточных станков с применением элементов искрогашения (дополнительно с установкой рекомендуется циклон ЦМ-310). Применяется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла.

Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм.

Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) материал.

Регенерация фильтрующих элементов производится в ручную, встряхиванием или продувкой сжатым воздухом.

Особенности комплектации: в состав установки включены крепёжные соединительные элементы: болты, бандажи, рабочий инструмент, паспорт, руководство по эксплуатации. В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

• Деревообработка, столярные производства;
• Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
• Производство пластиковых, алюминиевых окон и дверей;
• На участках заточки режущего инструмента, из стали, стеллита, твердого сплава, с применением в комплекте с циклоном ЦМ-310;
• Используется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла;
• Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности.

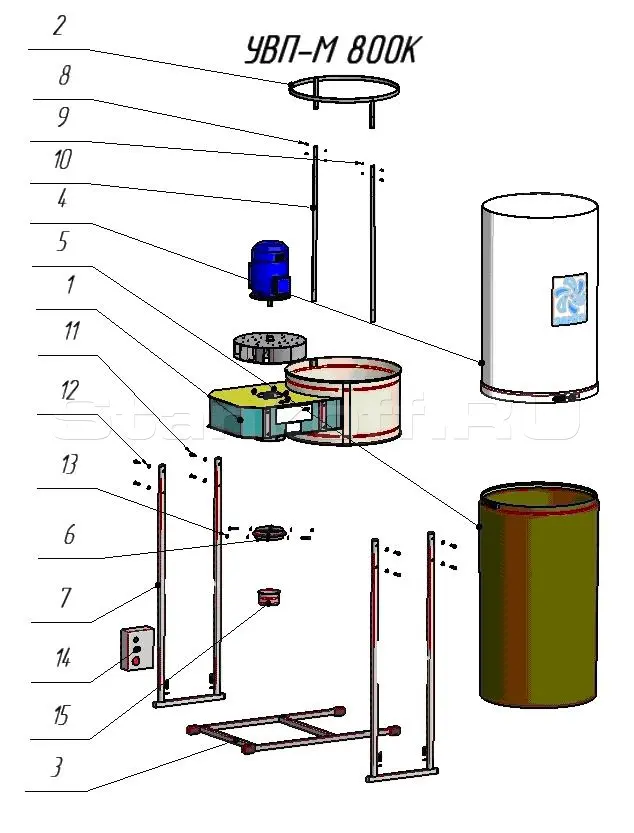

1. Корпус в сборе с электродвигателем крыльчаткой и патрубком;
2. Обод;
3. Основание;
4. Фильтр М580х750/К;
5. Мешок накопительный М580х750;
6. Бандаж 100;
7. Ножка;
8. Болт М5-6gх16;
9. Гайка М5 самоконтрящаяся;
10. Стойка;
11. Болт M8x35;
12. Шайба 8;
13. Гайка М8 самоконтрящаяся;
14. ПЗУ (пускозащитное устройство);
15. Переход 98.
