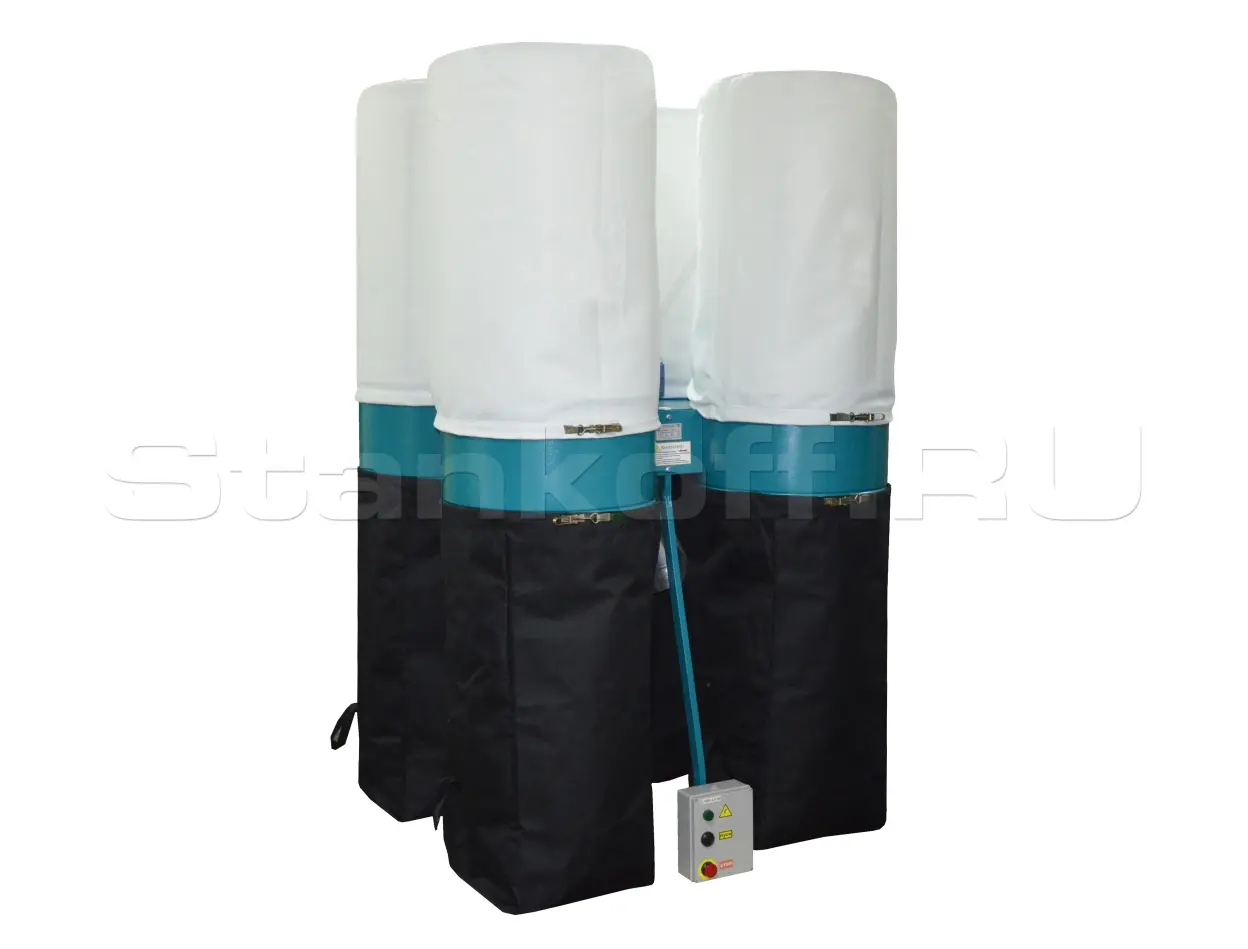

Аспирационная установка УВП-М 7000К

Аспирационная установка УВП-М 7000К — предназначена для удаления сухих не склонных к слипанию материалов в продолжительном режиме работы. Установка предназначена для работы в условиях мебельного (М), столярного производства, для обслуживания пильных, торцовочных станков.

Используется для металлообрабатывающих заточных станков с применением элементов искрогашения (дополнительно с установкой рекомендуется циклон ЦМ-310). Применяется в обувной промышленности со шлифовальными станками, наждаками, осуществляющими зачистку кожи, резины, полиуретана, металла.

Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых элементов (стружек, опилок, щепок) не должна превышать 45 мм.

Соединение установки с оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Установка не предназначена для работы со станками обрабатывающими сырой (естественной влажности) пиломатериал. В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

• Деревообработка, столярные производства;
• Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
• Производство пластиковых, алюминиевых окон и дверей;
• Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности.

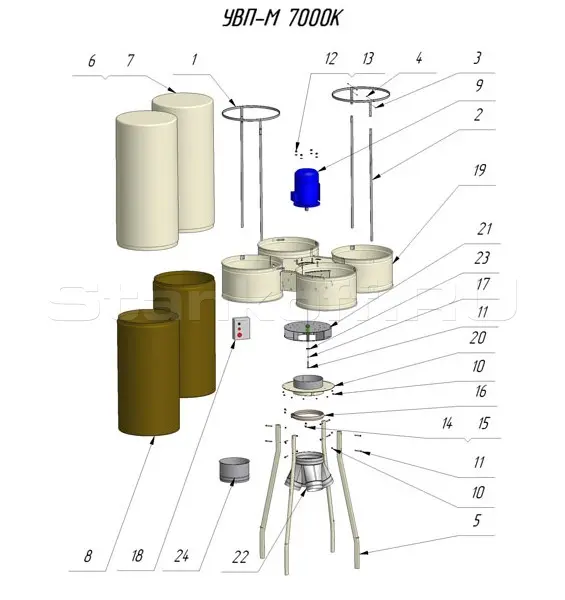

1. Обод - 4шт ;
2. Стойка - 8шт ;
3. Болт М5 - 16шт;
4. Гайка М5 самоконтрящаяся - 16шт;
5. Ножка - 4шт;
6. Фильтр МС580х1100/К - 4шт;
7. Мешок накопительный МС580х1100 - 4шт;
8. Электродвигатель 3 кВт 2860 об/мин - 1шт;
9. Гайка М8 самоконтрящаяся - 23шт;
10. Болт М8х60 - 9шт;
11. Гайка М12 самоконтрящаяся - 4шт;
12. Шайба 12 - 4шт;
13. Болт M8x25 - 2шт;
14. Шайба 8 - 6шт;
15. Бандаж 280 - 1шт;
16. Шайба 8.65Г - 1шт ;
17. ПЗУ (пускозащитное устройство) - 1шт ;
18. Корпус - 1шт;
19. Крышка - 1шт;
20. Крыльчатка - 1шт;
21. Коллектор 280-4х138 - 1шт;
22. Шайба 28 - 1шт;
23. Переход - 228 - 1шт.
