Токарно-винторезный станок SL U 788 x 1500 с УЦИ

Конструктив

Универсальные токарно-винторезные станки MetalTec SL 788 x 1500 предназначены для выполнения токарных работ, для нарезания модульных, метрических и дюймовых резьб с широким диапазоном шагов. Станок обладает современными техническими характеристиками и высокопроизводительными узлами, что позволяет использовать его для обработки деталей с высокой точностью и качеством.

Область применения

Станки MetalTec SL 788 x 1500 используются для производства различных типов валов, шестерён, дисков на автомобильных, локомотивостроительных и других производствах.

Отличительные особенности

  • Массивная конструкция станины из чугуна гарантирует работу без вибрации.
  • Максимальные размеры заготовки Ø 560 x 1500 мм.
  • Шлифованные направляющие.
  • Регулировка зазоров направляющих при помощи клиновых планок.
  • Обрезиненные опоры станка предотвращают скольжение.

Конструктивные особенности

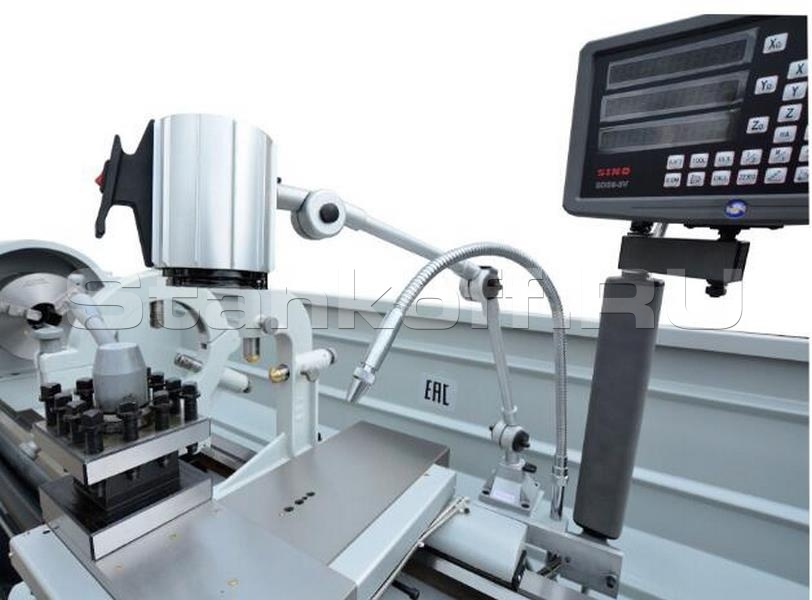

Устройство цифровой индикации (УЦИ)

Устройство цифровой индикации отображает координаты при перемещении суппорта по осям. На станках с цифровой индикацией выше точность обработки деталей, за счет удобного дисплея оператору станка удобнее работать, что увеличивает скорость работы и значительно снижает количество брака.

Токарные патроны и планшайбы

Левое и правое вращение шпинделя для нарезания резьбы. Шпиндель с роликовыми подшипниками. Зажимной патрон токарного станка можно закрыть защитным экраном для безопасности оператора. 3-х кулачковый и 4-х кулачковая планшайба поставляются в стандартной комплектации.

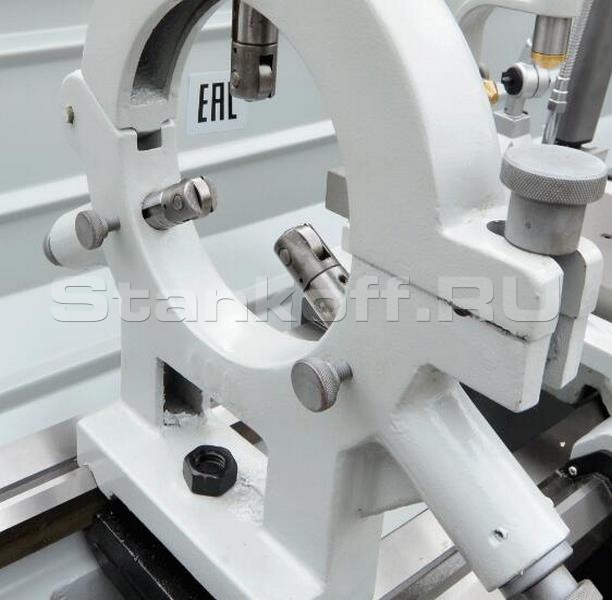

Подвижный и неподвижный люнеты

Люнеты в значительной степени влияют на точность обработки: погрешности геометрической формы базовой (подлюнетной) поверхности переносятся на обрабатываемую поверхность.

Мощный двигатель

Мощный двигатель для стабильной и высокой производительности. Приводит в движение шпиндель, обеспечивая оптимальную скоростью вращения детали, надежно закрепленной в токарном патроне или планшайбе. 2 диапазона плавного изменения частоты вращения шпинделя. Надежная работа на протяжении всего срока эксплуатации.

Проходное отверстие в шпинделе

Проходное отверстие в шпинделе большого диаметра позволит значительно увеличить варианты применения и эксплуатации станка.

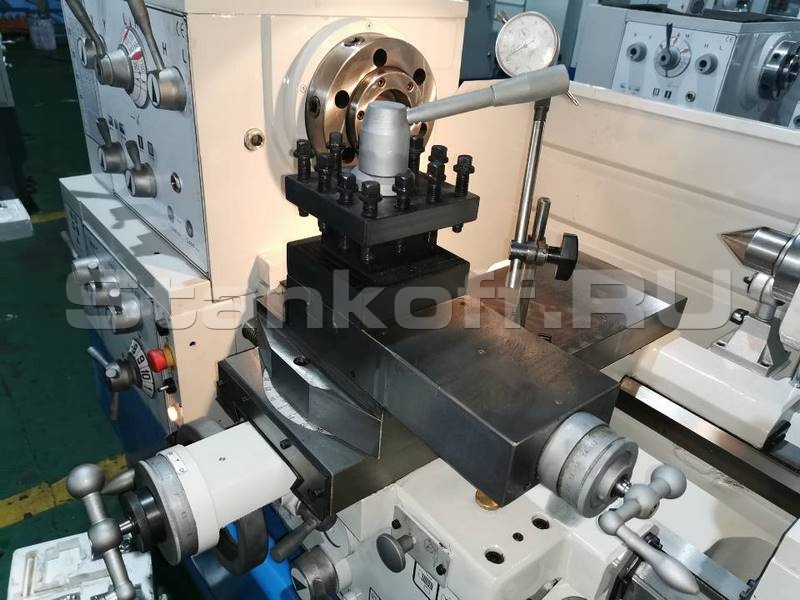

Суппорт и резцедержка

Мощный суппорт с универсальной 4-х позиционной резцедержкой для надежной фиксации токарных резцов и державок. Регулировка зазоров направляющих при помощи клиновых планок. Чугунная станина станка придает устойчивость и сводит на нет рабочие вибрации.

Литая задняя бабка и цента

Чугунная цельнолитая задняя бабка с возможностью установки вращающихся центров. Задняя бабка с регулировкой смещения для обточки конусов.

Характеристики

Диаметр обработки над станиной, мм 560
Диаметр обработки со съёмным мостиком, мм 788
Расстояние между центрами, мм 1500
Длина выемки (ГАП), мм 200
Ширина станины, мм 350
Торец шпинделя D 1 - 8
Диаметр отверстия в шпинделе, мм 80
Конус шпинделя MT 7
Количество скоростей шпинделя, шт. 12
Скорость вращения шпинделя, об/мин 25 - 1600
Максимальный ход верхнего суппорта, мм 130
Максимальный ход крестового суппорта, мм 326
Шаг подающего винта, мм 6
Максимальное сечение режущего инструмента, мм 25 х 25
Количество продольных подач, шт. 35
Диапазон продольной подачи, мм/об 0,059 - 1,646
Количество поперечных подач, шт. 35
Диапазон поперечной передачи, мм/об 0,020 - 0,573
Количество метрических резьб, шт. 47
Метрическая резьба, мм 0,2 - 14
Количество дюймовых резьб, шт. 60
Дюймовая резьба, TPI 2 - 112
Количество диаметральных резьб, шт. 50
Диаметральная резьба, DP 4 - 112
Количество модульных резьб, шт. 34
Модульная резьба, MP 0,1 - 7
Диаметр пиноли задней бабки, мм 75
Ход пиноли задней бабки, мм 180
Размер конусного отверстия пиноли задней бабки MT 5
Мощность двигателя, кВт 7,5
Мощность двигателя подачи СОЖ, кВт 0,1
Габаритные размеры:
Длина, мм 3400
Ширина, мм 1120
Высота, мм 1430
Вес, кг 2720
Габаритные размеры (в упаковке):
Длина, мм 3460
Ширина, мм 1130
Высота, мм 1820
Вес, кг 3110
