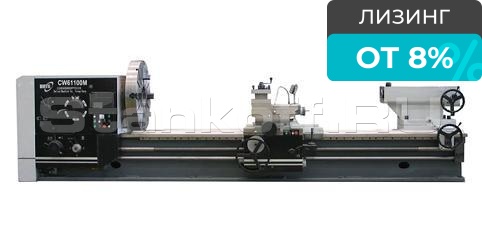

Универсальный токарный станок повышенной мощности KС 125 MD

Name: Универсальный токарный станок повышенной мощности KС 125 MD
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул KС 125 MD

Максимальный диаметр обработки над станиной, мм	1250
Максимальный диаметр обработки над суппортом, мм	880
Диаметр 4-х кулачкового патрона, мм	1000
Максимальная длина обработки, мм	-
Максимальный диаметр обработки в выемке станин, мм	1650
Ширина гапа, мм	600
Максимальный вес заготовки, кг	6000
Ширина станины, мм	755
Мощность электродвигателя главного привода, кВт	22
Диаметр отверстия в шпинделе, мм	130 (160 опция)
Конус шпинделя	Метрический 140
Диапазон скоростей вращения шпинделя, об/мин	3,15 - 315 Реверс 4,5 - 390
Сечение державки инструмента, мм	45 х 45
Количество диапазонов вращения шпинделя	21
Количество подач	56
Быстрые перемещения по оси X / Z, м/мин	3,8 / 1,9
Пределы шагов метрических резьб, мм	1 - 120 / 44
Пределы шагов дюймовых резьб, ниток/дюйм	1 / 4 - 28
Пределы шагов модульных резьб, модуль	0,5 - 60
Пределы шагов питчевых резьб, питч диаметральный	1 / 2 - 56
Конус шпинделя	140
Диаметр пиноли задней бабки, мм	160
Выдвижение пиноли задней бабки, мм	300
Конус пиноли задней бабки	М8
Насос, л/мин	10
Габаритные размеры
Длина, мм	5950
Ширина, мм	1955
Высота, мм	1910
Вес, кг	12000

Все характеристики

Конструктив

Универсальный токарный станок повышенной мощности КС-MD отличается виброустойчивостью, высокой мощностью и жесткостью станины. Предназначен для выполнения разнообразных токарных работ в условиях единичного и мелкосерийного производства. Основные операции: наружное точение, растачивание, сверление, нарезание различных видов резьб.

Предназначен для черновой и получистовой обработки крупногабаритных деталей. Станок оснащен муфтой защиты от перегрузок, что позволяет избежать перегрузки системы подач и системы ускоренного перемещения. Технические характеристики и жесткость конструкции станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных, легированных и цветных металлов.

Конструктивные особенности

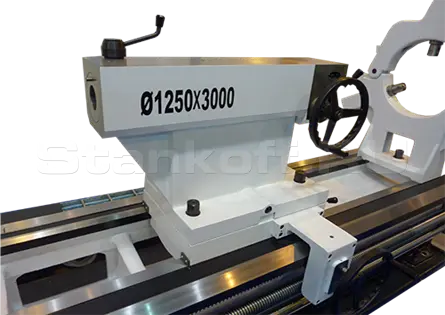

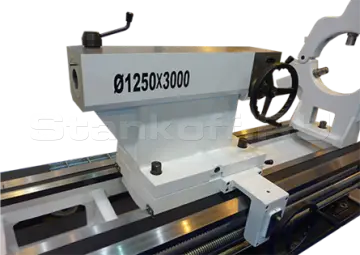

Задняя бабка

Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких, например, как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

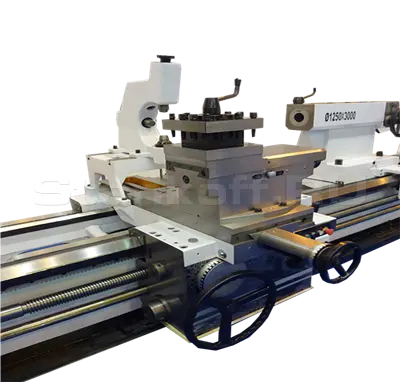

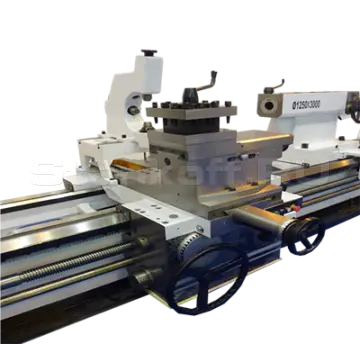

Суппорт

Суппорт усиленной конструкции для крепления обрабатывающего инструмента и перемещения инструмента увеличенного сечения в заданных направлениях.

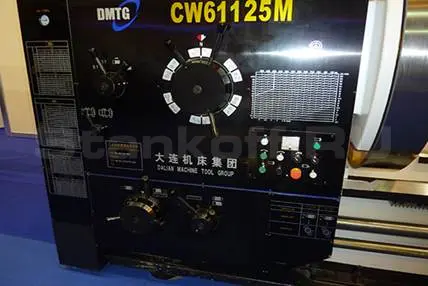

Коробка задач

С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На передней стенке коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта.

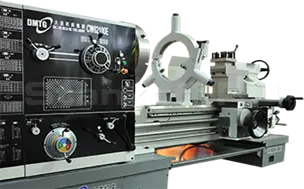

Люнеты

Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

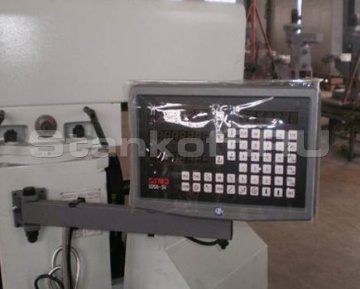

УЦИ

Все универсальные токарные станки DMTG серии KC-MD опционально могут быть оснащены устройством цифровой индикации (УЦИ) SDS6. Устройство цифровой индикации SDS6 включает в себя новейшую 16-ти битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнении операций обработки.

Характеристики

Максимальный диаметр обработки над станиной, мм	1250
Максимальный диаметр обработки над суппортом, мм	880
Диаметр 4-х кулачкового патрона, мм	1000
Максимальная длина обработки, мм	-
Максимальный диаметр обработки в выемке станин, мм	1650
Ширина гапа, мм	600
Максимальный вес заготовки, кг	6000
Ширина станины, мм	755
Мощность электродвигателя главного привода, кВт	22
Диаметр отверстия в шпинделе, мм	130 (160 опция)
Конус шпинделя	Метрический 140
Диапазон скоростей вращения шпинделя, об/мин	3,15 - 315 Реверс 4,5 - 390
Сечение державки инструмента, мм	45 х 45
Количество диапазонов вращения шпинделя	21
Количество подач	56
Быстрые перемещения по оси X / Z, м/мин	3,8 / 1,9
Пределы шагов метрических резьб, мм	1 - 120 / 44
Пределы шагов дюймовых резьб, ниток/дюйм	1 / 4 - 28
Пределы шагов модульных резьб, модуль	0,5 - 60
Пределы шагов питчевых резьб, питч диаметральный	1 / 2 - 56
Конус шпинделя	140
Диаметр пиноли задней бабки, мм	160
Выдвижение пиноли задней бабки, мм	300
Конус пиноли задней бабки	М8
Насос, л/мин	10
Габаритные размеры
Длина, мм	5950
Ширина, мм	1955
Высота, мм	1910
Вес, кг	12000
