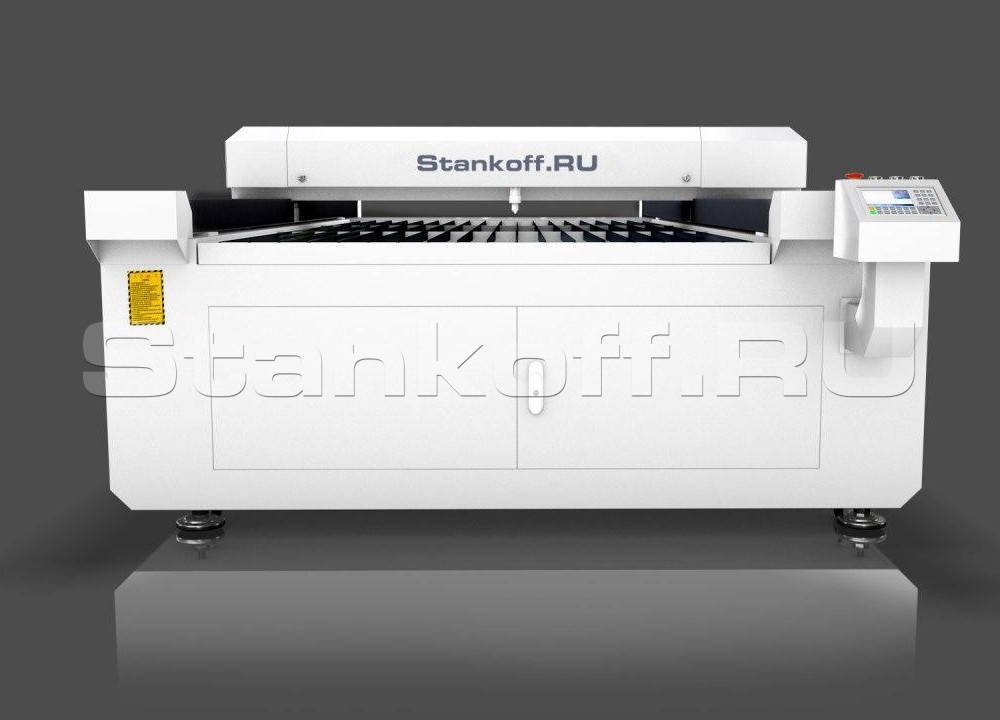

Лазерный станок для резки металлов и неметаллов с ЧПУ LM HYBRID SERVO 1325/180 Вт

Name: Лазерный станок для резки металлов и неметаллов с ЧПУ LM HYBRID SERVO 1325/180 Вт
Brand: Stankoff.RU
Rating: 5 (1 reviews)

/ 14

Сравнить Вопросы

Stankoff.RU (Россия, Китай) Китай

Краткие характеристики

Артикул LM HYBRID SERVO 1325/180 Вт

Излучатель	лазерная трубка СО2
Лазерный излучатель	Yongli
Мощность	180 Вт
Ресурс лазерной трубки	10 000 ч
Охлаждение	водяное охлаждение
Контроллер	Ruida RDC6332M
Скорость резки	0-300 мм/сек
Точность позиционирования	±0,05 мм
Минимальный символ	1х1 мм
Максимальное разрешение	2500 DPI
Поддерживаемые форматы	.plt,.dst,.dxf,.bmp,.dwg,.ai
Поддерживаемое программное обеспечение	CorelDraw, Photoshop, AutoCad
Тип привода	серводвигатель
Тип передачи	ШВП
Габаритные размеры в упаковке	385021701080 мм
Вес брутто	1250 кг

Все характеристики

Конструктив

Предназначены для гравировки и резки металлических листов, деревянных поверхностей, МДФ, акрила и других материалов. Это профессиональные лазерные станки для среднего и крупного производства. Большое рабочее поле позволяет резать практически любой листовой материал.

Область применения

Станки широко применяются для производства рекламной, сувенирной, текстильной, обувной, мебельной и пр. продукции.

Востребованы в производствах, связанных с обработкой материала из металла, пластика, акрила, оргстекла, фанеры, березовой фанеры ФК, дерева, шпона, многослойного картона, тонкого металла и т.д.

Конструктивные особенности

Тяжелая сварная станина

Усиленный корпус машины и X-образный портал. Вес машины нетто составляет 1250 кг.

Лазерная трубка Yongli

Лазерные трубки Yongli изготавливаются с использованием современных технологий, которые обеспечивают высокое качество и надежность при эксплуатации.
Лазерные трубки серии DLT обладают собственной запатентованной технологией, которая включает в себя интегрированное комбинированное устройство, а также существенно повышает качество луча конвергентной световой энергии. Стабильное отображение лазерного пятна. Все настройки мощности могут контролироваться синхронно, постоянная регулировка мощности от 50-290W/50-320W.
Лазерные трубки серии DLT основаны на технологии уплотнения The Kovar, а также "catalyst", благодаря чему срок службы лазерной трубки достигает 10 000 непрерывной работы. Имеет защитное покрытие. Диаметр лазерного луча 5-6 мм.
Глубина резания трубок: до 3 мм нержавеющей стали, 4 мм обычной стали и до 30 мм на других металлах.
Данные трубки могут применяться для обработки штампов, распечатки, упаковки, рекламных декораций, в мебели, обуви, на листовых металлах.
Длина 2000 мм, рабочее напряжение 26 кВ (розжига 40 кВ ).

Режущая головка с автофокусом

Режущая головка способна резать неметаллы и металлы. Автофокусировка по оси Z при резке металла. Емкостной датчик автоматически регулирует высоту лазерной головки во время резки, что обеспечивает стабильное фокусное расстояние, даже если металл имеет изгибы.

Реечный стол

Стол из анодированного алюминия. Позволяет осуществлять на станке операции лазерной резки и лазерной гравировки. Реечный стол позволяет обеспечить высокое качество реза. Лазерный луч, прорезая материал на реечном столе, не будет отражаться обратно в материал. Площадь соприкосновения с материалом на реечном столе очень мала, т.к. материал кладется на малое количество ламелей, что уменьшает контакт материала с обратной стороны и минимизирует метки и позволяет избежать подгорания материала.
Материал можно положить на меньшее количество ламелей, что будет уменьшать контакт материала с обратной стороны и минимизировать метки

Высокоточные линейные направляющие повышенной жесткости PMI (Тайвань)

Направляющие производства PMI отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие PMI имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Шарико-винтовая передача

Низкий коэффициент трения ШВП обуславливает высокий КПД передачи - намного выше, чем у любых других аналогов. Практические отсутствующее скольжение значительно увеличивает срок службы ШВП, что снижает простой оборудования при ремонте, замене и смазке частей. Все это в сочетании с такими преимуществами, как высокая достигаемая скорость, сниженные требования к мощности электропривода винта, бесшумность, плавность хода, делает станок удобным и надежным в эксплуатации.

Серводвигатели Panasonic

За скорость и инерцию станка отвечают мощные сервоприводы Panasonic (Япония). Преимущества сервоприводов Panasonic, это прежде всего традиционная японская надежность и точность. Мощность по оси X 400 Вт, по оси Y 1000 Вт.

Гофрозащита и кабельные цепи

Система передач надежна защищена от механических воздействий и пыли.

Регулятор подачи газа

Газ влияет на скорость резки, толщину резки и качество резки. Электромагнитный клапан контролирует подачу газа. Подача газа происходит только в процессе резки и отключается автоматически при бездействии оборудования.

Панель управления RUIDA

Панель с ЖК делает работу на станке простой и удобной. Управление осуществляется непосредственно на станке.

USB-порт

Предоставляет управление станком при отсутствии подключения к компьютеру, а также запуск готовых программ с носителя USB.

Водяной чиллер S&A CW-6000

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Автоматическое интеллектуальное управление температурой: в иной среде, пользователю не нужно менять настройки они автоматически переключается к соответствующей рабочей температуре.

Воздушный насос

При выдувании дыма с прохождения пути пучка лазера, происходит обеспечение точной линии реза, происходит нагнетание воздуха в зоне резания, способствующее эффективной резке материалов большой толщины.

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет паль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

Сопла

2 сопла входят в комплект. Применяйте одно сопло при резке стали, второе при резке неметаллов.

Набор инструментов

Кабель питания, кабель контроллера, программное обеспечение на CD, гаечные ключи, линейка, ключи для дверцы, болты, набор для очистки линз, очки и т. д.

Дополнительные опции

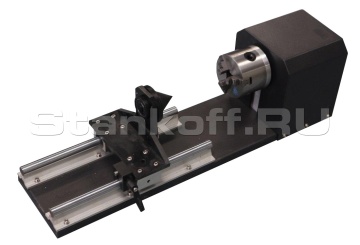

Поворотная ось

Поворотная ось для лазерного станка, предназначена для гравировки круглых поверхностей путем их вращения. Устройство подключается вместо оси Y.Устанавливается только на станок с подъемным столом.

Комплектация

Лазерная трубка 300 Вт Yongli DLT-300;
Гибридная лазерная голова для металлов и неметаллов;
Водяной чиллер S&A CW-6000;
Система управления RuiDa RDC6332M;
Программное обеспечение MetalCut;
Шарико-винтовая пара;
Линейные направляющие PMI (Тайвань);
Серводвигатели и драйверы Panasonic (Япония);
Ножевой стол;
Воздушный насос;
Вытяжной вентилятор 2,2 кВт 380В 3 фазы;
Набор инструментов.

Таблица зависимости толщины резки от мощности лазерной трубки

Материал	150 Вт	180 Вт	220 Вт	280 Вт	300 Вт
Сталь	1	1,5	2	2,5	3
Дерево	15	18	20	23	23
Акрил	25	25	25	30	30
МДФ	12	13	14	15	15
Другие материалы	Резина, губка, ткань, кожа и многие другие

Получаемые изделия

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

Оперативной доставке
Шеф-монтаже данного оборудования
Обучении вашего персонала
Гарантийного и постгарантийного обслуживания

Характеристики

Излучатель	лазерная трубка СО2
Лазерный излучатель	Yongli
Мощность	180 Вт
Ресурс лазерной трубки	10 000 ч
Охлаждение	водяное охлаждение
Контроллер	Ruida RDC6332M
Скорость резки	0-300 мм/сек
Точность позиционирования	±0,05 мм
Минимальный символ	1х1 мм
Максимальное разрешение	2500 DPI
Поддерживаемые форматы	.plt,.dst,.dxf,.bmp,.dwg,.ai
Поддерживаемое программное обеспечение	CorelDraw, Photoshop, AutoCad
Тип привода	серводвигатель
Тип передачи	ШВП
Габаритные размеры в упаковке	385021701080 мм
Вес брутто	1250 кг
