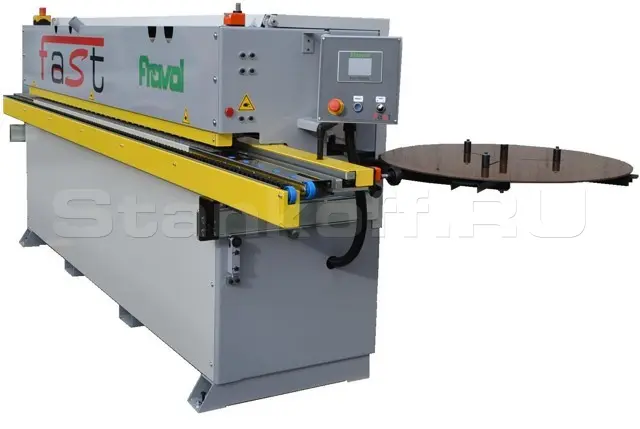

Автоматический кромкооблицовочный станок FAST F400

Name: Автоматический кромкооблицовочный станок FAST F400
Brand: Fravol
Rating: 5 (1 reviews)

Сравнить Вопросы

Fravol (Италия)

Краткие характеристики

Артикул: FAST F400
Мин. длина панели, мм: 120
Мин. ширина панели, мм: 80
Толщина панели, мм: 10 – 60
Толщина кромочного материала, мм: 0,4 - 6
Высота кромки, мм: 15-65

Все характеристики

Конструктив

Общие характеристики

Стальная усиленная станина, с ребрами жесткости, которые гарантируют высокую стабильность конструкции.
Станок спроектирован наиболее компактным и легким в использовании.
Подъём верхних рабочих групп механически связан с верхней балкой. Величина смещения считывается на аналоговом индикаторе.
Станок оснащен кабиной для защиты клеевой ванночки и двигателей с инструментами, в которой имеется широкое окно для того, чтобы прекрасно видеть работу узлов. Кабина имеет блокировку, чтобы было невозможно открыть ее при работающем станке.
Для тщательного вывода опилок из рабочей зоны, имеются индивидуальные патрубки, установленные на верхней части кабины. Количество патрубков для аспирации зависит от конфигурации станка.
Встроенный электрошкаф с главным выключателем.
Все моторы вращаются со скоростью 12000 об/мин и управляются от инвертера, соответствующей мощности, в зависимости от конфигурации станка.
Кнопки быстрого останова находятся на входе и на выходе станка.
Станок оснащен светофором для подачи панелей.

Система подачи панелей

Движение гусеничного транспортера происходит при помощи мощной цепи и соосного моторредуктора соответствующей мощности, скорость подачи 10 м/мин.
На транспортере закреплены обрезиненные площадки с высоким коэффициентом трения, чтобы гарантировать максимальное сцепление с заготовкой.
Верхняя прижимная балка, изготовлена из стали с двумя рядами роликов.
Параллельно с верхней прижимной балкой находится транспортер гусеничного типа очень точный и устойчивый к боковой нагрузке.

Панель управления

Управление станком производится с помощью панели оператора с цветным сенсорным дисплеем touch-screen диагональю 3,5", которая расположена в эргономичном положении, интуитивное и простое управление: выход ко всем

Управление станком и рабочими узлами происходит с помощью PLC.

На управляющем дисплее отображаются:

Скорость подачи
Температура клеевой ванны
Диагностика и ошибки
Статистические данные производства

Основные функции

Считывание заготовки происходит с помощью микровыключателей высокой точности.
Клеевая ванна находится под загрузчиком кромки, она покрыта тефлоном для облегчения чистки и смены клея, оснащена ТЭНами нужной мощности для разогрева клея-расплава до рабочей температуры и поддержания её.
Для того чтобы получить идеальное нанесение клея на панель, клеевая ванна перемещается по призматической линейной направляющей с линейным подшипником.
Загрузка кромки, толщиной до 3 мм в рулоне с вращающегося магазина диаметром 800 мм, происходит автоматически с помощью электропривода.
Загрузка кромки, толщиной до 6 мм из массива, происходит вручную одна за другой.

Особенности конструкции

Вращающийся суппорт для кромки в бобине Ø800

Для кромки в бобине, диаметром до Ø 800mm, шпона, меламиновой кромки, ПВХ и ABS, толщиной до 3 мм.

Загрузчик кромки

Автоматическая загрузка кромки для кромок в рулоне, шпона, меламиновой бумаги, ПВХ и ABS до 3 мм. Ручная загрузка полосовой кромки до 6 мм (массив)

Клеевая ванна емкостью 1 кг

Ванна для клеерасплава в гранулах находится под устройством загрузки кромки, клеенаносящий ролик синхронизован с системой подачи заготовки.
Ванна изнутри покрыта тефлоном для облегчения чистки и смены клея.
Благодаря обработке Teflon® и специальному клеенаносящему ролику - Патент FRAVOL- может быть использован клей в гранулах EVA, PUR и сейчас даже PO без каких-либо проблем.
Температура устанавливается и контролируется с PLC.

Система "Экономный режим" ECO MODE SYSTEM

Снижение температуры в клеевой ванне, осуществляется автоматически по таймеру для оптимизации расхода электроэнергии в режиме ожидания станка.
Таймер программируется с панели управления.

Прижимные ролики для прямых заготовок

Для идеального приклеивания кромки, узел прижима кромки состоит из:
• Одного моторизованного ролика
• Одного холостого обрезиненного ролика
• Ролики подпружинены
• Регулировка положения узла производится с помощью системы калибровки кромки, называемого pre-setting (быстрая смена) быстрая и удобная.

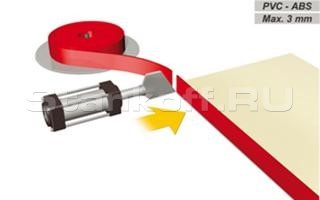

Гильотина 3 мм

Гильотина для реза ПВХ и ABS до 3 мм максимальное сечение реза 195 мм²

Торцовочный узел "INT 1/F"

Материал инструмента: Инструмент WIDIA
• Торцовочный узел с высокочастотным мотором
0,22 кВт (НР 0,3) и скоростью вращения 12000 об/мин
• Группа обладает высокой точностью и скоростью благодаря
скольжению по направляющим круглого сечения из закалённой шлифованной стали с помощью подшипников с бесконечной шариковой опорой.
• Пневматический отвод группы по команде с пульта управления оператора.
• Возможность раздельного отключения торцовки в начале и конце детали посредством панели оператора.
• Автоматический наклон пил без какого-либо ручного вмешательства.
• Группа имеет 2 циркулярные пилы Ø 100x20x3,2-Z24.

Узел снятия свесов по пласти "RF-F"

Многофункциональный узел оснащен 2 наклонными моторами 0,37 Kw (Hp 0,50) 12.000 об/мин.
• Снятие свесов происходит идеальным образом благодаря использованию дисковых вертикальных копиров большого диаметра.
• Боковые копиры из полированной стали с высокоточными подшипниками не оставляют следов на деликатных материалах.
• В комплект входит фреза с ножами специального профиля - 30°/ R1 ÷
R3 мм /плоский - Патент FRAVOL
Регулировка простая с помощью таблицы, где указаны все положения узлов 09 - 21- 10 (когда они есть) для быстрой смены одной обработки на другую.
В КОМПЛЕКТ УЗЛА ВХОДЯТ ИНДИКАТОРЫ ПОЛОЖЕНИЯ
Аналоговые индикаторы положения облегчают точную регулировку при смене размеров.

Циклевая группа "RB/F"

Отделочная группа многофункционального типа предназначена для циклевания кромки из ПВХ и АБС в целях удаления насечек, волн, остающихся от предшествующих обработок, и улучшения качества конечной обработки поверхностей.
• Представляет собой конструкцию из стали и высокопрочного алюминия для устранения вибраций.
• Функция циклевания исполняется с высоким качеством благодаря использованию вертикальных дисковых копиров соответствующего размера
• Боковые копиры из шлифованной стали с высокоточными подшипниками служат для предотвращения царапания по деликатным материалам
• Ножи НМ специального профиля - 30°/R1÷R3 мм - Патент FRAVOL
Регулировка упрощается с помощью таблицы, где приведены все положения групп 09 - 21- 10 для быстрого перехода от обработки одной толщины к другой.

Бокс для сбора обрезков циклевочного узла

Имеет 3 патрубка для подсоединения аспирации в целях удаления стружки и обрезков от работы клеевого скребка и цикли.

Группа фиксированных щеток "GSF/F"

Щёточная группа улучшает чистоту и полировку детали. Состоит из следующего:
• 2 трёхфазных двигателя 0,09 кВт, частота вращения 1400 об/мин.
• 4 хлопчатобумажных щётки Ø120 для очистки панели и полировки кромки из ПВХ.
• вертикальная и горизонтальная регулировка.

Внутреннее освещение

Характеристики

Параметры обработки
Мин. длина панели, мм	120
Мин. ширина панели, мм	80
Толщина панели, мм	10 – 60
Толщина кромочного материала, мм	0,4 - 6
Высота кромки, мм	15-65
Общие характеристики
Операции	снятие свесов; торцовка; циклевка
Давление сжатого воздуха, Бар	6
Температура окружающей среды	15-45
Напряжение, В	400
Частота, Гц	50
Клеевой узел
Объем клеевого резервуара, л	1
Габаритные размеры
Габаритные размеры станка, мм	3690 × 0
Габаритные размеры в упаковке
Вес, кг	1000
