Станок сверлильно-присадочный WoodTec TOP POINT D 21
В наличии
Краткие характеристики
Артикул
WoodTec TOP POINT D 21
| Размеры рабочего стола , мм | 890 х 625 |
| Количество шпинделей, шт. | 21 |
| Расстояние между шпинделями, мм | 32 |
| Расстояние между крайними шпинделями, мм | 640 |
| Обороты шпинделей, об/мин | 2800 |
| Угол наклона траверсы, ° | 0 - 90 |
| Требуемое давление воздуха, Бар | 6 |
| Мощность, кВт | 1,5 |
| Рабочая площадь для станка, мм | 3500 х 3500 |
| Габаритные размеры (без линейки) | |
| Длина, мм | 1050 |
| Ширина, мм | 1250 |
| Высота, мм | 1400 |
| Вес (без упаковки), кг | 200 |
| Габаритные размеры (в упаковке) | |
| Длина, мм | 1060 |
| Ширина, мм | 1050 |
| Высота, мм | 1100 |
| Вес (в упаковке), кг | 350 |
Модели серии
Все товары
Конструктив
Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.

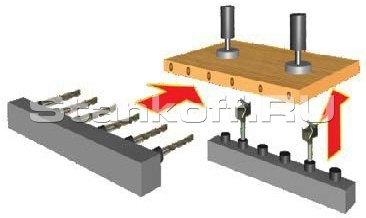

Схема обработки
Схема сборки готового изделия
Особенности

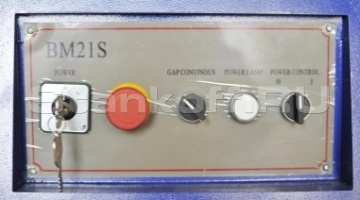

Панель управления
Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.

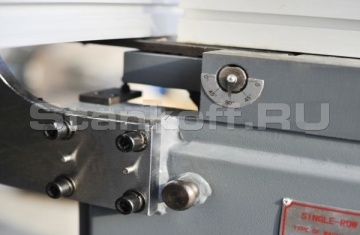

Сверлильная группа
Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов.
Боковые упоры
Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера
Пневмоприжимы
Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами
Базирующие линейки
В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок.
Управление циклом
Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали.
Система регулировки глубины сверления
Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора.
Блок подготовки воздуха
Создает минимальные потери давления. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.
Характеристики
| Размеры рабочего стола , мм | 890 х 625 |
| Количество шпинделей, шт. | 21 |
| Расстояние между шпинделями, мм | 32 |
| Расстояние между крайними шпинделями, мм | 640 |
| Обороты шпинделей, об/мин | 2800 |
| Угол наклона траверсы, ° | 0 - 90 |
| Требуемое давление воздуха, Бар | 6 |
| Мощность, кВт | 1,5 |
| Рабочая площадь для станка, мм | 3500 х 3500 |
| Габаритные размеры (без линейки) | |
| Длина, мм | 1050 |
| Ширина, мм | 1250 |
| Высота, мм | 1400 |
| Вес (без упаковки), кг | 200 |
| Габаритные размеры (в упаковке) | |
| Длина, мм | 1060 |
| Ширина, мм | 1050 |
| Высота, мм | 1100 |
| Вес (в упаковке), кг | 350 |
