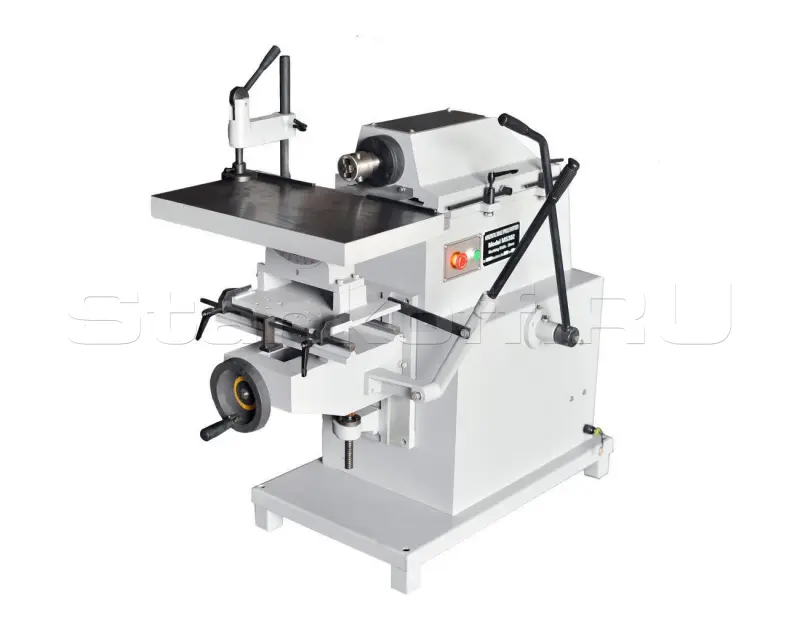

Сверлильно-пазовальный станок MS 302

Name: Сверлильно-пазовальный станок MS 302
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул MS 302

Мощность электродвигателя, кВт	2,2
Частота вращения вала, об/мин.	3500
Максимальный диаметр инструмента, мм	20
Длина пазования, мм	260
Глубина пазования, мм	185
Регулировка по высоте пазования, мм	170
Угол поворота стола шпинделя в горизонтальной плоскости, град.	+40 -40
Размер рабочего стола, мм	570х310
Габариты станка, мм	1183х628х1136
Транспортные габариты, мм	1150х760х1040
Объём, м3	0,91
Вес, кг	200

Все характеристики

Конструктив

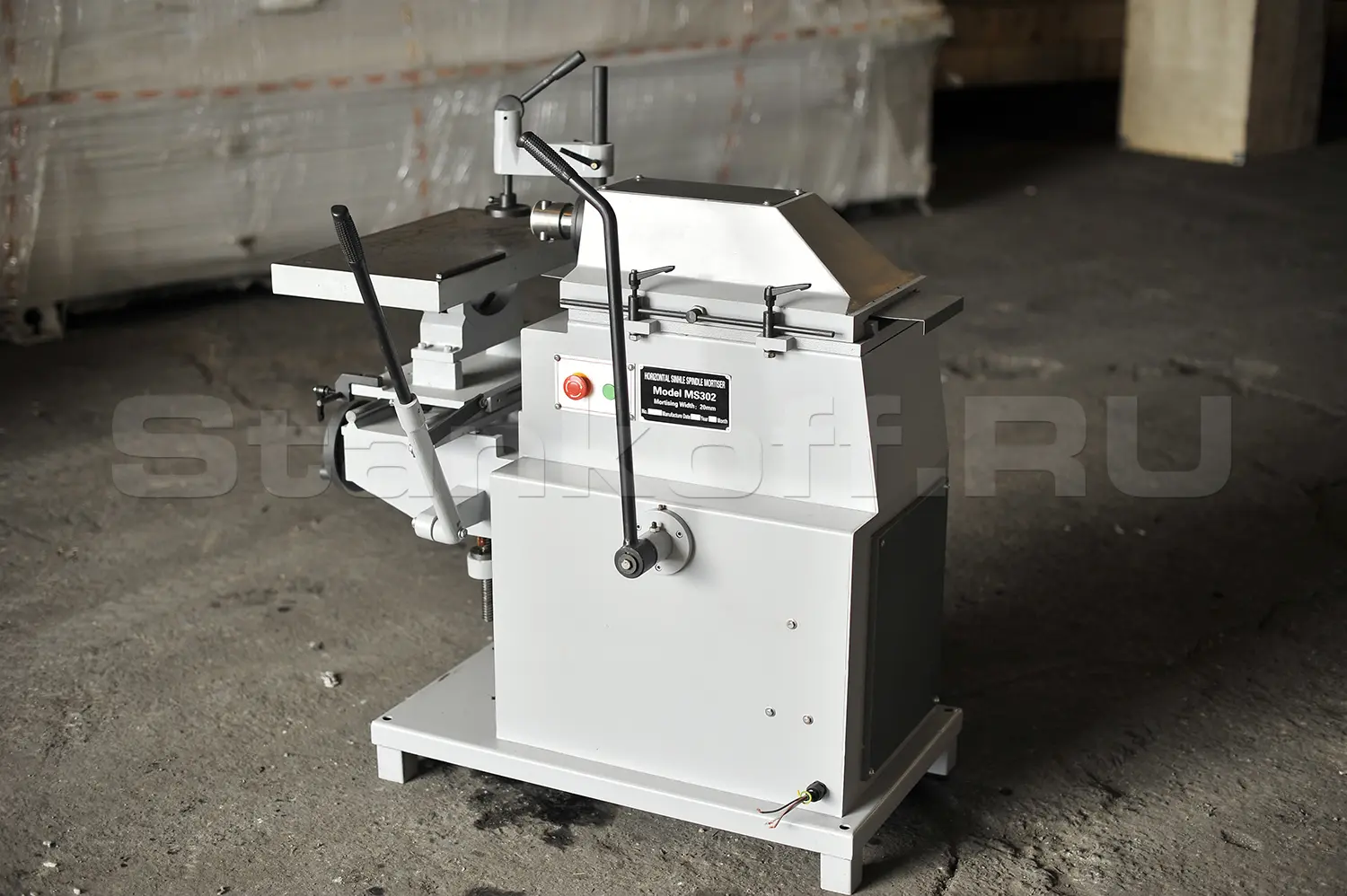

Сверлильно-пазовальный станок MS 302 предназначен для выборки пазов и сверления отверстий в изделиях из древесины в условиях мелкосерийного производства.

Особенности конструкции

Станина

Станина станка – литая, коробчатой формы, на которой смонтированы поворотный рабочий стол и сверлильно-пазовальное устройство.

Прижим

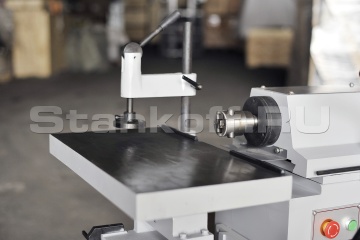

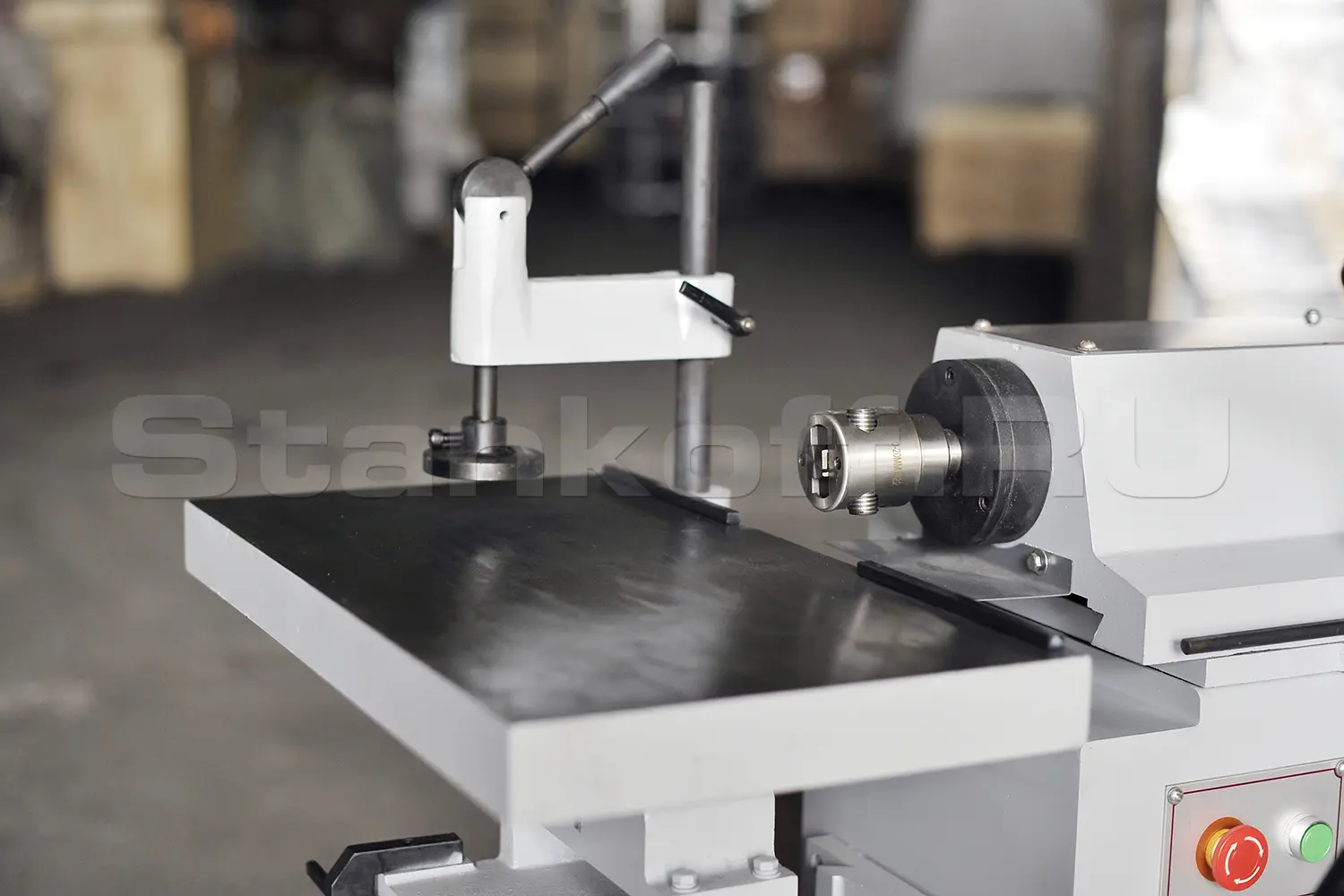

На рабочем столе заготовка фиксируется при помощи кулачкового прижима.

Продольно-поперечное перемещение

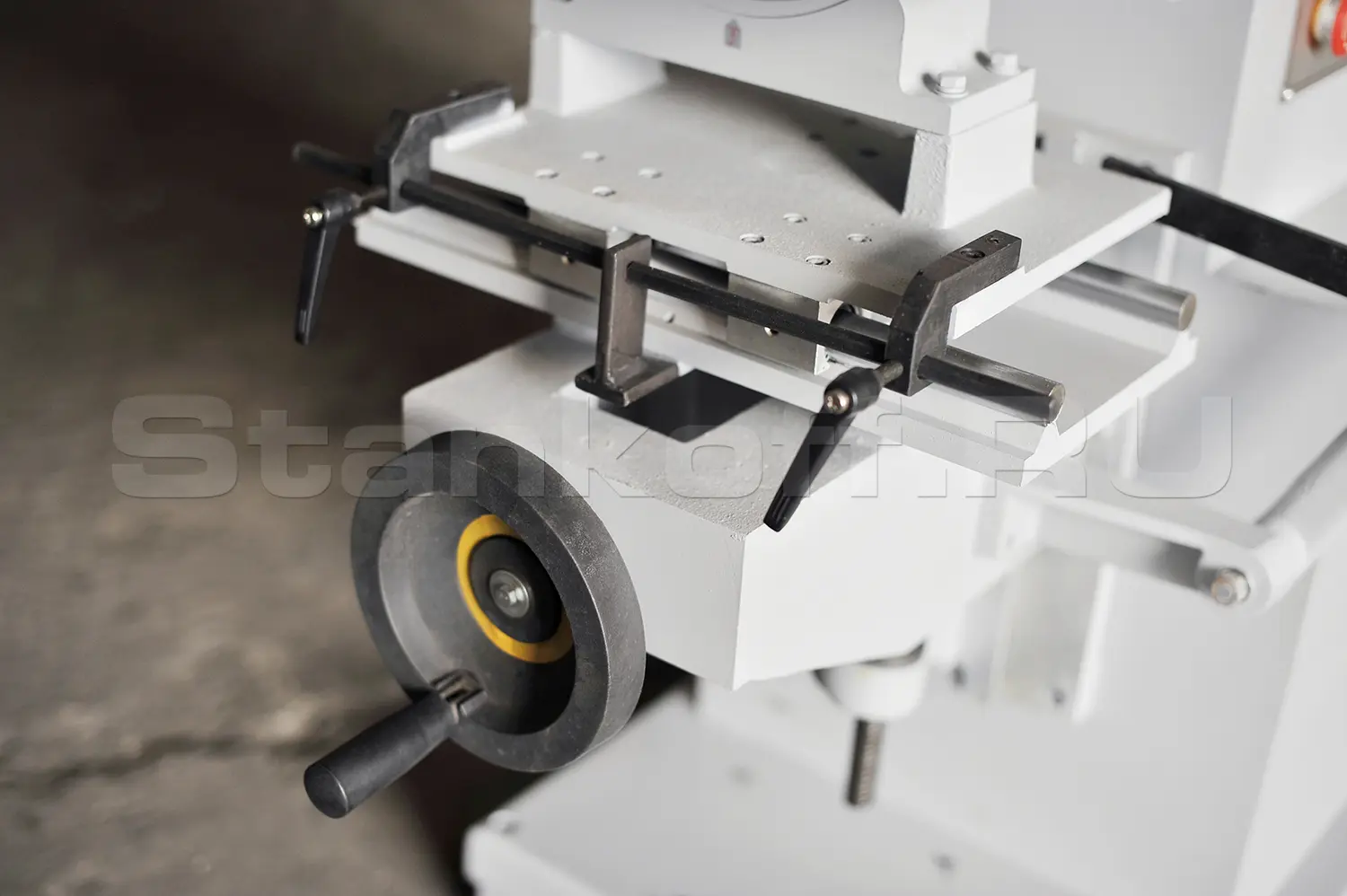

Продольно-поперечное перемещение осуществляется за счет специального крестового стола, а подъем-опускание за счет вращения маховика.

Зажим режущего инструмента

Зажим режущего инструмента в шпинделе осуществляется при помощи патрона.

Наклонный стол

Наклонный стол имеет шкалу, углы наклона от + 40° до - 40°.

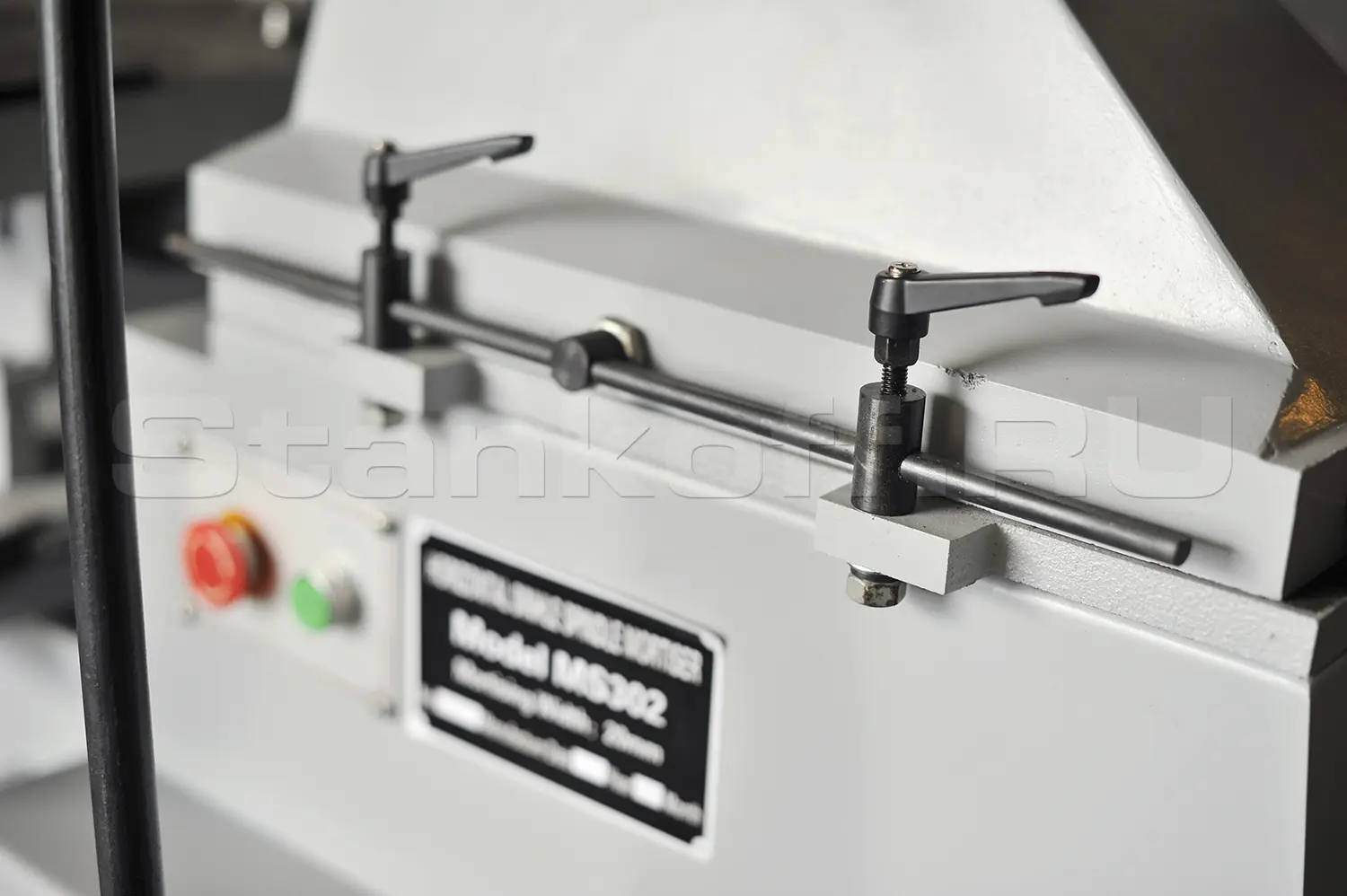

Ограничители хода

Ограничители хода просты и легко доступны.

Характеристики

Мощность электродвигателя, кВт	2,2
Частота вращения вала, об/мин.	3500
Максимальный диаметр инструмента, мм	20
Длина пазования, мм	260
Глубина пазования, мм	185
Регулировка по высоте пазования, мм	170
Угол поворота стола шпинделя в горизонтальной плоскости, град.	+40 -40
Размер рабочего стола, мм	570х310
Габариты станка, мм	1183х628х1136
Транспортные габариты, мм	1150х760х1040
Объём, м3	0,91
Вес, кг	200
