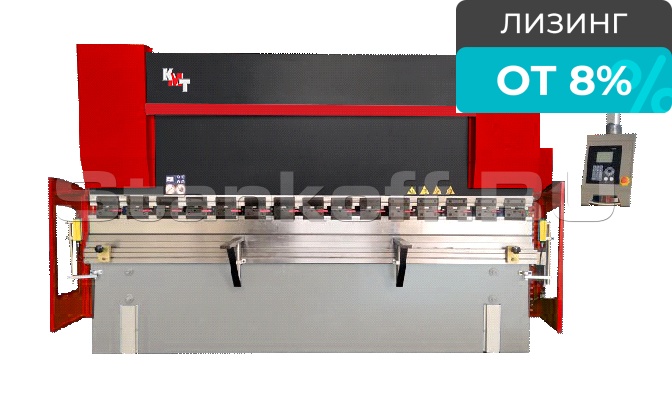

Гидравлический листогибочный пресс КМТ модель КРВ-P 63-2500

Name: Гидравлический листогибочный пресс КМТ модель КРВ-P 63-2500
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: КРВ-P 63-2500
Усилие, тонн: 63
Длина стола, мм: 3200
Расстояние между стойками, мм: 1950
Глубина зева, мм: 300
Ход пуансона, мм: 140

Все характеристики

Конструктив

Эти современные прессы разработаны для выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции, и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.

Стандартная поставка: пресс, оснащенный комплектом стандартного инструмента – пуансоном и матрицей, переносной пульт управления с напольными педалями.

Конструктивные особенности:

Контроллер E21 Professional

• Touch Screen дисплей;
• Язык на выбор: китайский, английский, русский;
• Поддержка функции программирования угла гиба, с автоматическим рассчитывать перемещения гибочной траверсы;
• Библиотека гибочного инструмента;
• Память программ в каждой программе до 25 рабочих шагов;
• Дополнительные опции: управление автоматической компенсацией прогиба рабочего стола

Электромеханический задний упор

Балка заднего упора перемещается при помощи высокоточных ШВП компании Hiwin (Тайвань) – точность 0,05 мм.

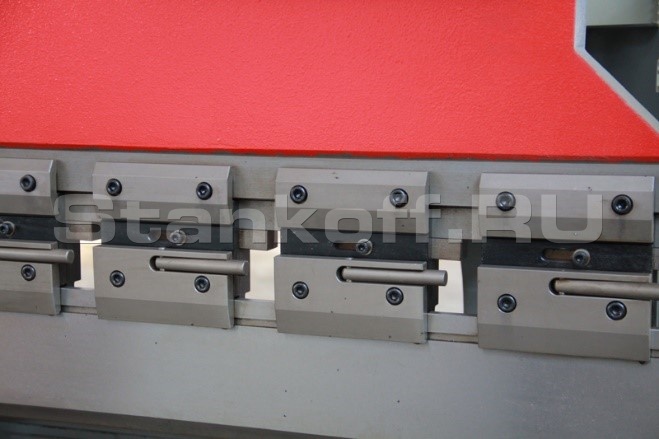

Система крепления инструмента AMADA-PROMECAM

Прессы комплектуются креплениями для быстрой смены пуансона.

Эргономичная панель управления

И удобная выносная педаль с кнопкой аварийного останова.

Инвертор

Прессы оснащены инвертором производства Delta (Тайвань). Электрическая компоненты и система безопасности марок SCHNIEDER (Франция).

Пуансон и Матрица

Пуансон + Матрица (4-х сторонняя многоручьевая на всю рабочую длину).

Схема работы станка

Таблица определения усилий листогибочного пресса

Характеристики

Усилие, тонн	63
Длина стола, мм	3200
Расстояние между стойками, мм	1950
Глубина зева, мм	300
Ход пуансона, мм	140
Высота открытия, мм	380
Ход заднего упора (X), мм	600
Макс. мощность двигателя, кВт (л.с.)	5,5
Габаритные параметры
Габаритные размеры станка, мм	2605 × 1725 × 2355
Вес, кг	3600

Калькулятор усилия гибки

Расчёт для станка КРВ-P 63-2500: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1950 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
