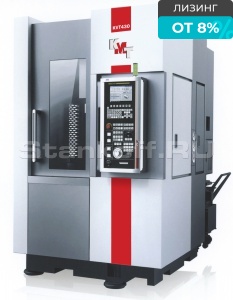

Вертикальный токарный станок с ЧПУ KVT500

Name: Вертикальный токарный станок с ЧПУ KVT500
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

Краткие характеристики

Артикул KVT500

Максимальный диаметр обработки над станиной, мм	500
Максимальная длина обработки, мм	350
Максимальный диаметр точения, мм	330
Торец шпинделя	А2-8
Диапазон скорости вращения шпинделя, об/мин	50-3000
Мощность шпинделя, кВт	15/18,5
Максимальный крутящий момент, Нм	447 (β) 680 (α)
Диаметр патрона, дюйм	10
Скорость быстрых перемещений по оси X, м/мин	30
Скорость быстрых перемещений по оси Z, м/мин	30
Ход по оси X, мм	200
Ход по оси Z, мм	400
Револьверная головка	8-горизонтальная
Сечение инструмента, мм	25х25/Ø40
Точность позиционирования по оси Х, мм	0,008
Точность позиционирования по оси Z, мм	0,008
Повторяемость по оси Х, мм	0,004
Повторяемость по оси Z, мм	0,005
Максимальная нагрузка, кг	300
Масса станка, кг	4500
Габаритные размеры, мм	2000х1370х2275

Все характеристики

Конструктив

Станина токарного станка изготовлена из плотного чугуна, который гасит любые вибрации и обеспечивает прочность. Из-за особого расположения станины вертикальный центр по-другому называют карусельным. Обработка осуществляется при силовом вращении одного или нескольких резцов из твердого металла. Нижняя поверхность заготовки недоступна для режущего инструмента, поэтому происходит обработка только верхних и боковых плоскостей. Такое решение позволяет обрабатывать массивные и изготавливать детали большого диаметра.

Благодаря вертикальному позиционированию заготовок, исключается ряд недочетов: дополнительная вибрация, уменьшается механическая нагрузка и устраняется перекос материала под давлением собственной массы. В итоге повышается качество операций и сокращается риск брака, ресурс оборудования становится больше.

Стандартная комплектация:

Система ЧПУ Fanuc 0i-TF;
ШВП Тайваньского производства;
Горизонтальная револьверная головка на 8-мь позиций, производства Тайвань;
Гидравлический 3-х кулачковый патрон, производства Тайвань;
Транспортер для удаления стружки;
Гидростанция;
Инструмент для обслуживания станка;
Документация на русском языке.

Дополнительная комплектация:

Система ЧПУ Fanuc 0i-TF α – мотор;
Гидравлический патрон увеличенного диаметра;
Револьверная головка с приводным инструментом.

Параметры проверки	Заводской стандарт
Точность обработки	IT 6 - IT 7
Округлость обрабатываемой заготовки, мм	0,005 / Ø 120
Цилиндричность обрабатываемой заготовки, мм	0,010 / Ø 120 х 150
Ровность обрабатываемой заготовки, мм	0,015 / Ø 300
Неровность поверхности обрабатываемой заготовки, мкм	Ra 1,6
Точность позиционирования, мм	Ось X 0,016
Точность позиционирования, мм	Ось Z 0,018
Точность повторяемости, мм	Ось X 0,005
Точность повторяемости, мм	Ось Z 0,006

Конструктивные особенности:

Станина

В качестве материала для станины использовался чугун высокой плотности, чтобы обеспечить высокую прочность и идеальное поглощение вибрации.

Шпиндель

Шпиндель приводится в движение напрямую главным двигатель через ременный шкив, чтобы уменьшить потерю мощности в механической трансмиссии и обеспечить быстрый и стабильный запуск шпинделя. Шпиндель обладает оптимальной точностью, низким подъемом температуры, маленькой тепловой деформацией, высокой точностью и особенностью поддержания относительной стабильности оси шпинделя при продолжительном использовании.

Специальный энкодер шпинделя, используемый вместо синхронной ременной передачи значительно снижает возможность поломки.

Двигатель шпинделя у станков данной модели передает движение посредством импортных узких клиновидных ремней, чтобы обеспечить высокую эффективность, низкий уровень шума и низкую вибрацию всей трансмиссионной системы, чтобы соответствовать требованиям обработки в условиях низкой скорости и высокого крутящего момента, высокой скорости и высокой мощности.

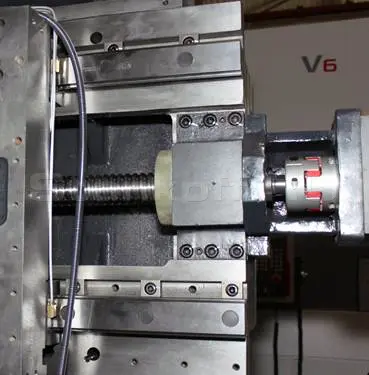

Система подач

Ось X и ось Z приводятся в движение серво двигателями, которые напрямую соединены с шариковыми винтами с помощью эластичных муфт. Шариковые винты используют способ установки, при котором фиксируются оба края.

На двух осях установлены импортные роликовые направляющие с высокой точностью и большой нагрузочной способностью. Шарики разделены опорными рамами, чтобы уменьшить фрикционное сопротивление, увеличение температуры и термическую деформацию во время быстрого перемещения, что в значительной степени улучшает точность обработки, скорость и эффективность производства.

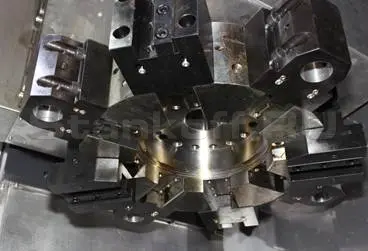

Револьверная головка

Существует множество конфигураций револьверных головок, пользователи могут свободно выбрать подходящую головку в соответствии с их нуждами и характером использования. Стандартная конфигурация: Горизонтальная 8-позиционная револьверная головка с серво приводом. Револьверная головка имеет высокую жесткость, надежную блокировку, быструю индексацию, высокую повторяемость позиционирования.

Система ЧПУ

В стандартной конфигурации станок оборудован системой ЧПУ FANUC 0i-Mate TD, которая обладает высокой эффективностью, высокой скоростью работы и высокой точностью обработки. Она удобна в эксплуатации, имеет множество функций и высокую надежность.

Две системы серво осей являются высокоточными цифровыми серво системами с высокоскоростным микропроцессором и функцией программного серво управления для обеспечения высокой скорости и высокой точности серво управления.

Характеристики

Максимальный диаметр обработки над станиной, мм	500
Максимальная длина обработки, мм	350
Максимальный диаметр точения, мм	330
Торец шпинделя	А2-8
Диапазон скорости вращения шпинделя, об/мин	50-3000
Мощность шпинделя, кВт	15/18,5
Максимальный крутящий момент, Нм	447 (β) 680 (α)
Диаметр патрона, дюйм	10
Скорость быстрых перемещений по оси X, м/мин	30
Скорость быстрых перемещений по оси Z, м/мин	30
Ход по оси X, мм	200
Ход по оси Z, мм	400
Револьверная головка	8-горизонтальная
Сечение инструмента, мм	25х25/Ø40
Точность позиционирования по оси Х, мм	0,008
Точность позиционирования по оси Z, мм	0,008
Повторяемость по оси Х, мм	0,004
Повторяемость по оси Z, мм	0,005
Максимальная нагрузка, кг	300
Масса станка, кг	4500
Габаритные размеры, мм	2000х1370х2275
