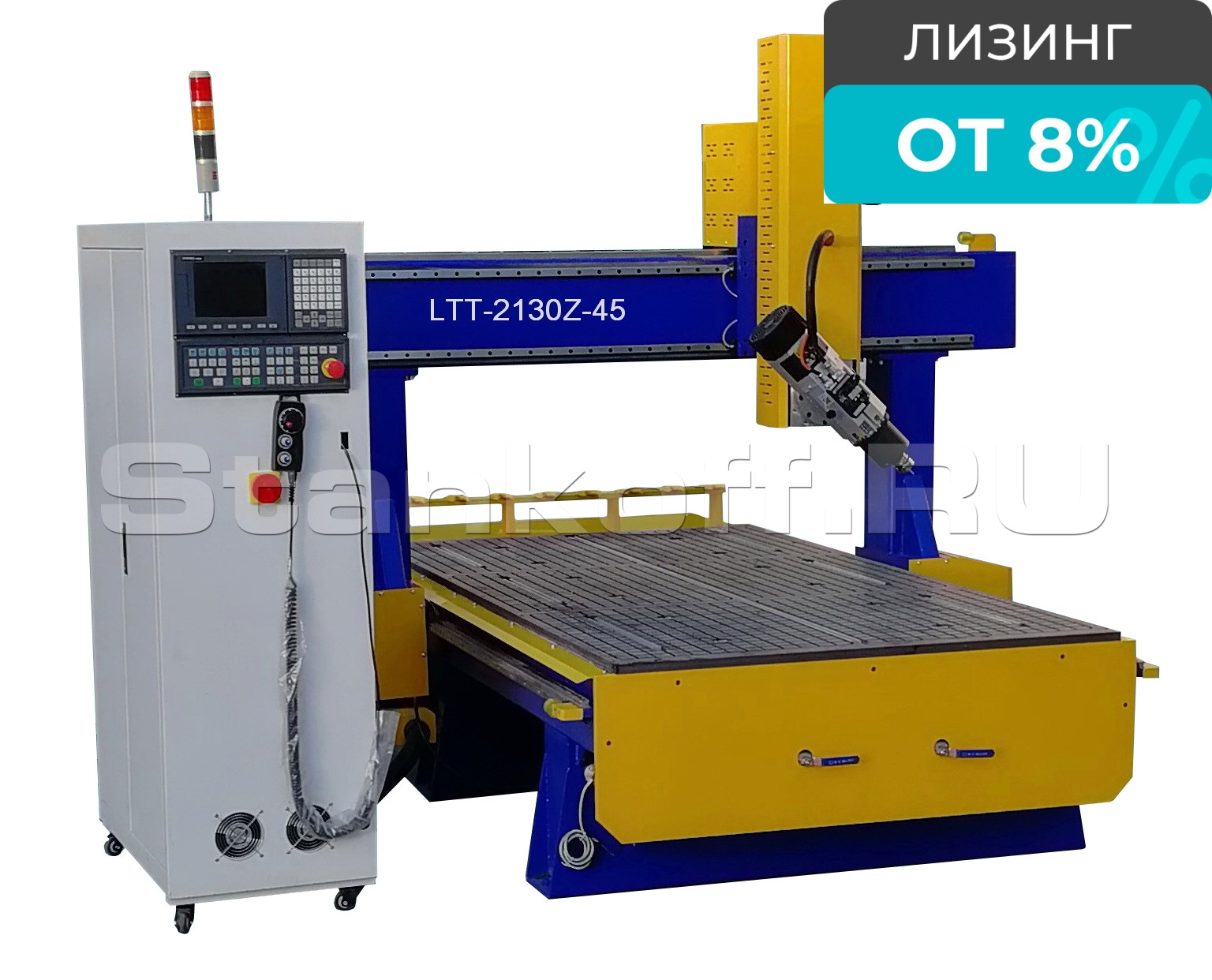

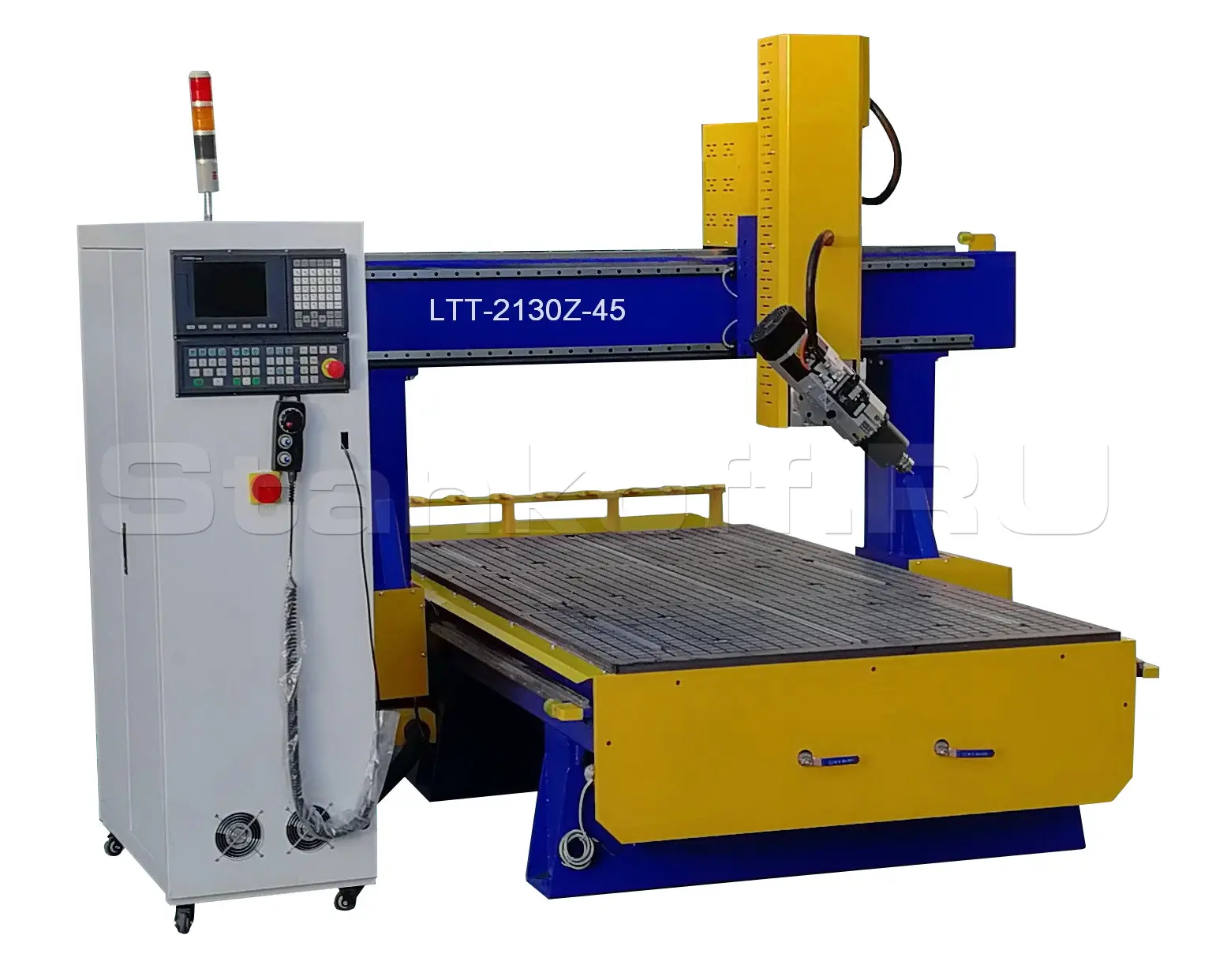

Фрезерный станок с ЧПУ с наклоняемым шпинделем LTT-2130Z-45

Name: Фрезерный станок с ЧПУ с наклоняемым шпинделем LTT-2130Z-45
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул LTT-2130Z-45

Ход шпинделя по оси X, мм	2100
Ход шпинделя по оси Y, мм	3000
Ход шпинделя по оси Z, мм	400-420
Размер рабочего стола, мм	2100х3000
Рабочий стол	Комбинированный (Вакуум+механика)
Смена инструмента	автомат
Максимальная скорость перемещения шпинделя, м/мин	20
Максимальная скорость гравирования, м/мин	8
Мощность шпинделя, кВт	9
Частота вращения шпинделя, об/мин	0-24 000
Напряжение	380V,50Hz/60Hz
Рабочие команды	HPGL、G коды
Габариты, мм	3650х2900х2500
Вес, кг	1450

Все характеристики

Модели серии

Все товары

LTT-1325Z

LTT-2130ZW

Конструктив

Данные станки широко используются в деревообрабатывающей промышленности, мебельном производстве, для обработки деталей при строительстве, декорировании, создания моделей. Станок с автоматической сменой инструмента используется в основном для обработки дерева.

Отличительные особенности:

В основе станка - жесткая стальная рамная конструкция;
Комбинированный рабочий стол 2100х3000 мм;
Поворотный шпиндель до 90°, 9 кВт, WHD;
Автоматическая смена инструмента.12 инструментов;
Система управления Syntec;
Линейные направляющие PMI;
Сервоприводы;
Водокольцевой вакуумный насос 5,5 кВт;
Централизованная система смазки.

Особенности конструкции

Поворотный высокооборотный шпиндель 24000об/мин. 9 кВт WHD.

Комбинированный рабочий стол с 2-мя зонами вакуумирования и ручном управлением.

Линейная смена инструмента. Магазин на 12 патронов.

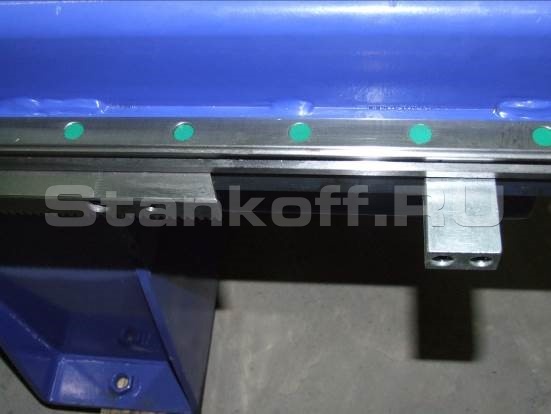

Плоские направляющие PMI по Х, Y.

Шарико-винтовая пара для перемещения по оси Z.

Косозубая передача шестерня-рейка на приводах по оси Х и Y.

Калибратор
Станок скомплектован калибратором для автоматизации при выставлении высоты инструмента.

Отдельно стоящий шкаф управления ис-ключает передачу вибрации при работе станка что гарантирует стабильную работу электроники.

Пульт тонкой настройки.

Драйверы SERVO.

Частотный преобразователь. Предназначен для управления двигателем шпинделя, где требуется высокая точность регулирования частоты вращения. Обеспечивает дости-жение максимального момента на валу двигателя и возможность прямого управ-ления этим моментом.

Вакуумный водоциркуляционный насос.

Характеристики

Ход шпинделя по оси X, мм	2100
Ход шпинделя по оси Y, мм	3000
Ход шпинделя по оси Z, мм	400-420
Размер рабочего стола, мм	2100х3000
Рабочий стол	Комбинированный (Вакуум+механика)
Смена инструмента	автомат
Максимальная скорость перемещения шпинделя, м/мин	20
Максимальная скорость гравирования, м/мин	8
Мощность шпинделя, кВт	9
Частота вращения шпинделя, об/мин	0-24 000
Напряжение	380V,50Hz/60Hz
Рабочие команды	HPGL、G коды
Габариты, мм	3650х2900х2500
Вес, кг	1450
