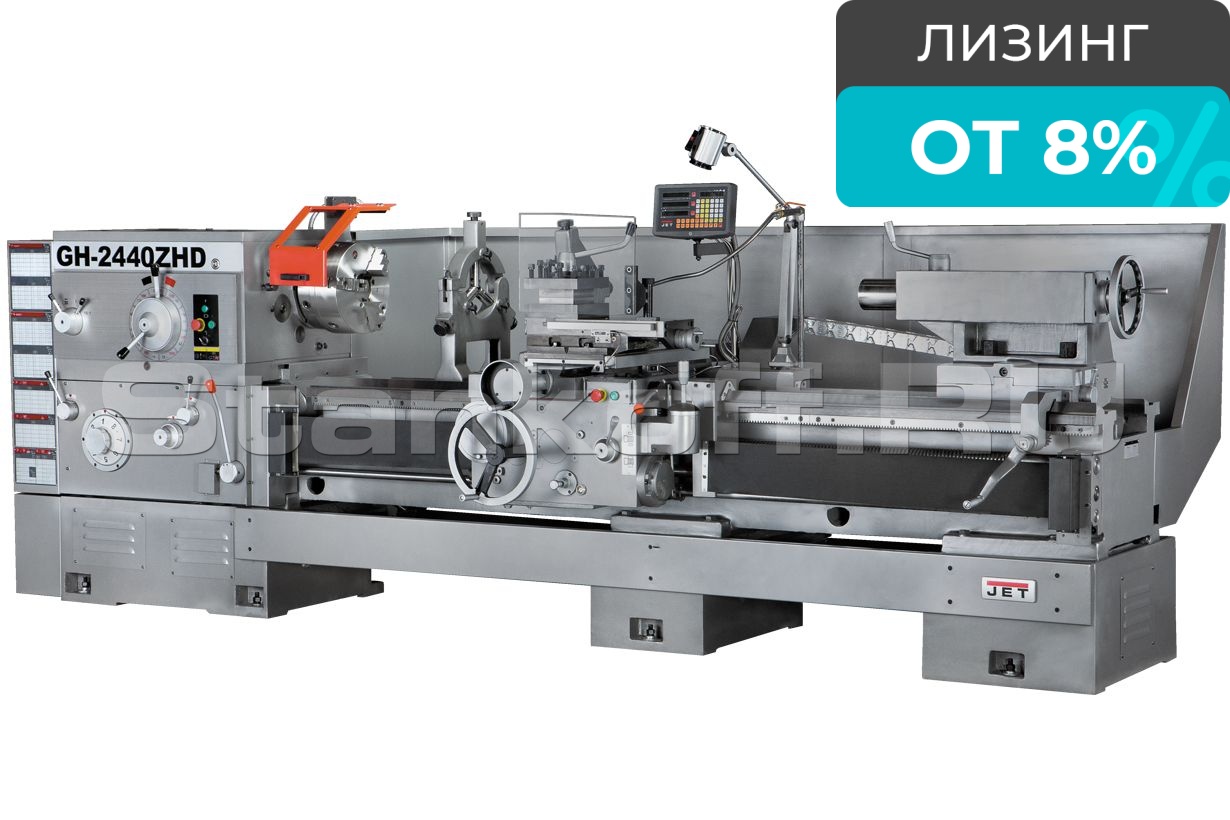

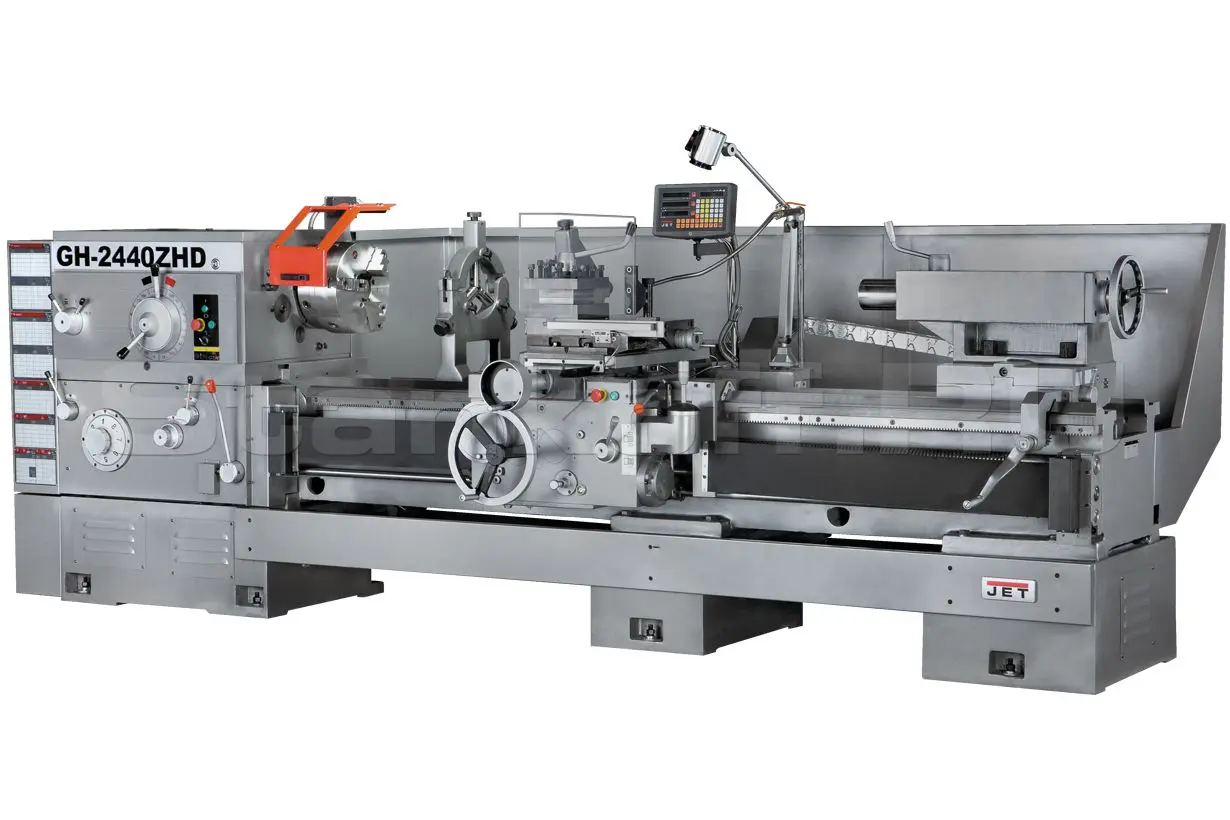

Токарно-винторезный станок по металлу JET GH-2440 ZHD DRO RFS
Краткие характеристики
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 630 |
| Диаметр обточки над съемным мостиком, gap, мм | 830 |
| Длина съёмного мостика, мм | 310 |
| Диаметр обточки над поперечным суппортом, мм | 370 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, об/мин | 7,5 - 1000 |
| Количество скоростей шпинделя, шт | 18 |
| Конус шпинделя | ø120 мм 1:20 |
| Присоединение шпинделя | D1-11 |
| Диаметр проходного отверстия шпинделя, мм | 105 |
| Диапазон продольной подачи, мм/об | 0,1 - 24,32 |
| Количество продольных подач, шт | 64 |
| Диапазон поперечной подачи, мм/об | 0,05 - 12,16 |
| Количество поперечных подач, шт | 64 |
| Диапазон метрической резьбы, мм | 1 - 240 |
| Количество метрических резьб, шт | 50 |
| Дюймовая резьба, TPI | 1 - 14 |
| Количество дюймовых резьб, шт | 26 |
| Модульная резьба, MP | 0,5 - 120 |
| Количество модульных резьб, шт | 53 |
| Диапазон питчевой резьба, DP | 1 - 28 |
| Количество питчевых резьб, шт | 24 |
| Шаг ходового винта, мм | 12 |
| Макс. размер резца, мм | 32 x 32 |
| Ход поперечного суппорта, мм | 440 |
| Ход верхнего суппорта, мм | 200 |
| Ускоренное перемещение продольного суппорта, м/мин | 4 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |

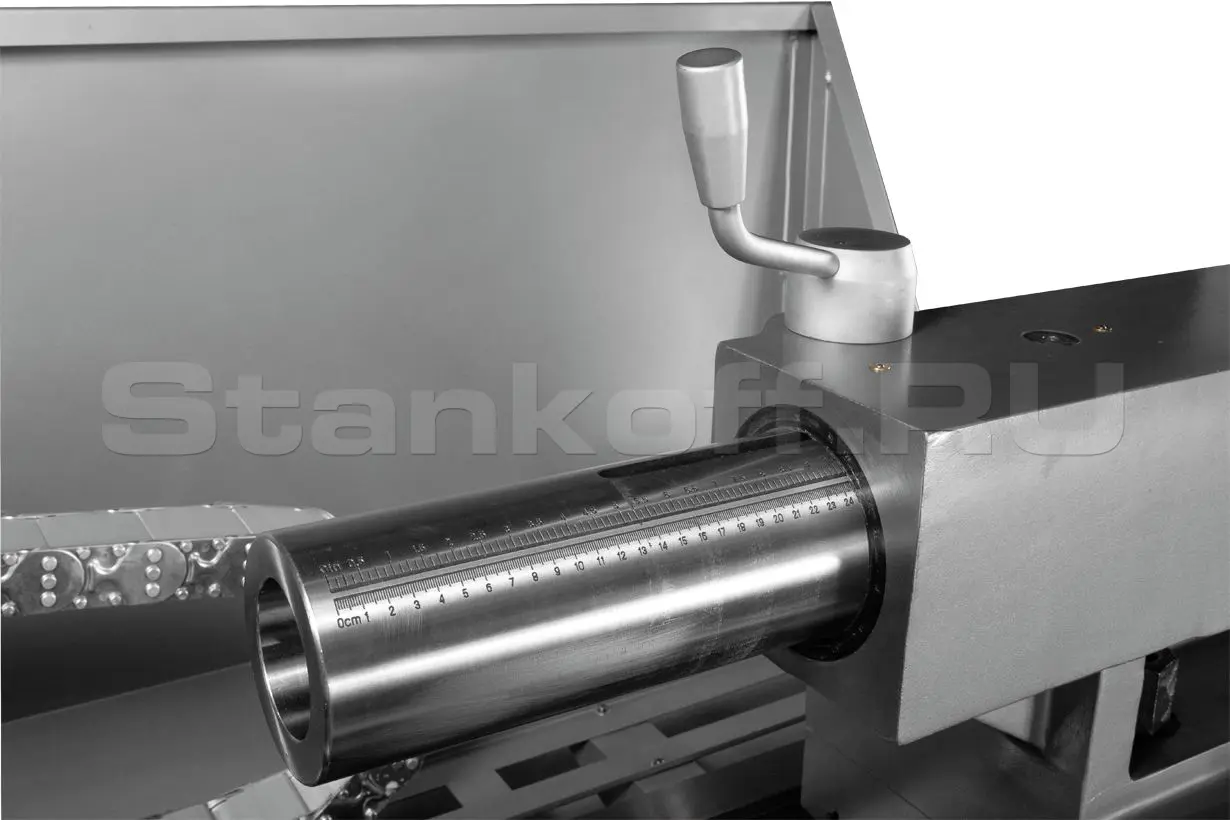

| Пиноль задней бабки | МК-6 |
| Ход пиноли задней бабки, мм | 230 |
| Диаметр пиноли, мм | 100 |
| Диапазон неподвижного люнета, мм | 20 - 170 |
| Диапазон подвижного люнета, мм | 25 - 130 |
| Расстояние между направляющими, мм | 560 |
| Мощность двигателя, кВт | 11 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Масса, кг | 2700 |
| Длина в упаковке, см | 330 |
| Ширина в упаковке, см | 160 |
| Высота в упаковке, см | 180 |
| Масса в упаковке, кг | 3100 |
| Объем бака СОЖ, л | 15 |
| Длина, мм | 3275 |
| Ширина, мм | 1393 |
| Высота, мм | 1537 |
Конструктив
GH-2440 ZHD DRO RFS - универсальный токарно-винторезный станок производства компании JET. Станки данной серии рассчитаны на тяжелые, длительные нагрузки и способны вести обработку с большим усилием резания. Это достигается за счет установки двигателя повышенной мощности (11 кВт), усиленным приводом шпинделя и особо жесткой рамы. Каленые шлифованные шестерни GH-2440 ZHD DRO RFS обеспечивают плавное и легкое переключение режимов работы и снижают шум привода. Максимально возможный диаметр обработки над станиной у данной модели - 630 мм, над суппортом - 370 мм, при снятом gap - до 830 мм. Расстояние между центрами в 1000 мм удовлетворит нужды большинства заказчиков. На данной модели предусмотрен механизм плавного пуска, который защищает привод от пиковых нагрузок и увеличивает срок его службы, для облегчения переключения режимов работы предусмотрен толчковый пуск двигателя. Станок имеет централизованную систему смазки всех критически важных узлов. Для эффективного охлаждения, снижения шума и продления ресурса работы привод шпинделя погружен в масляную ванну. Автоматическая коробка подач позволяет нарезать по предустановленным режимам 50 метрических, 53 модульных, 24 питьевых и 26 дюймовых резьба. Комплект поставки GH-2440 ZHD DRO RFS позволяет сразу же приступить к пусконаладке и быстро ввести станок в эксплуатацию. Для этого производитель в стандартную поставку включил два патрона, люнеты, планшайбу, систему подачи СОЖ, лампу освещения, инструмент для обслуживания и многое другое.
Особенности:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)

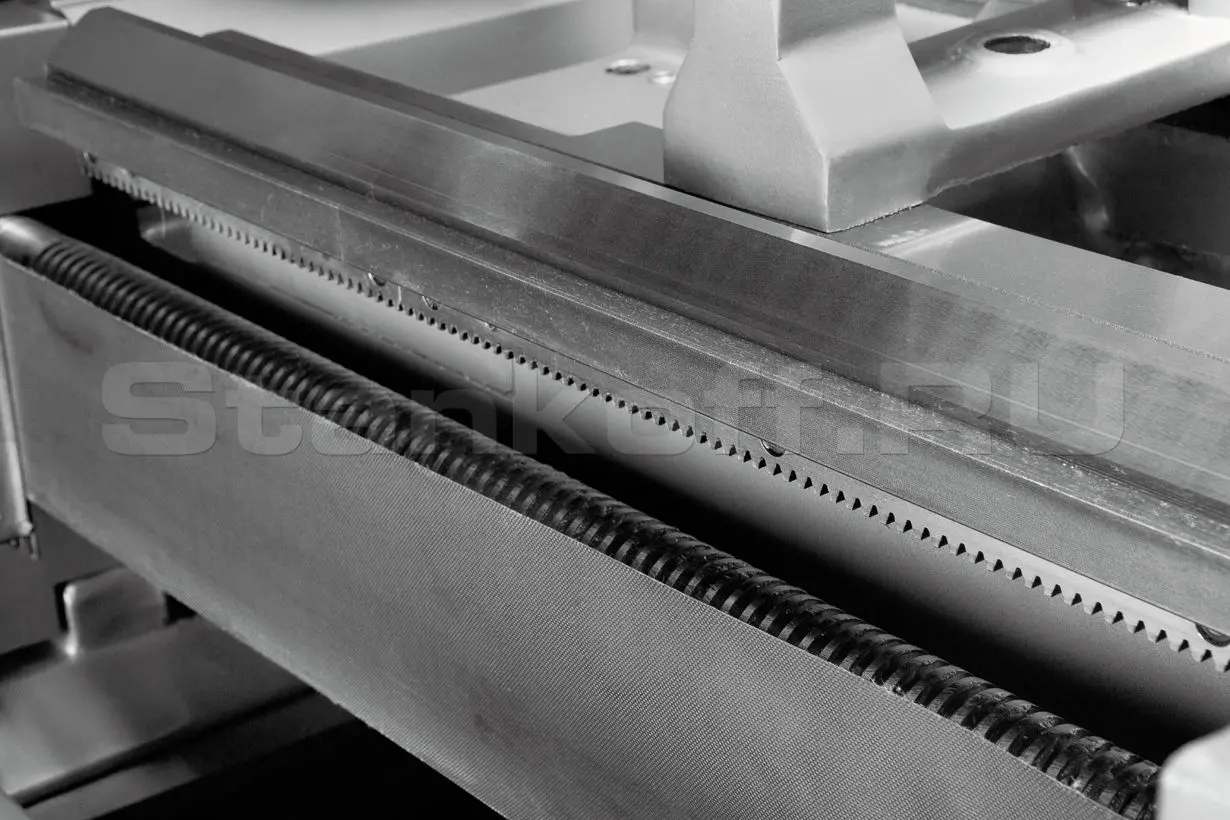

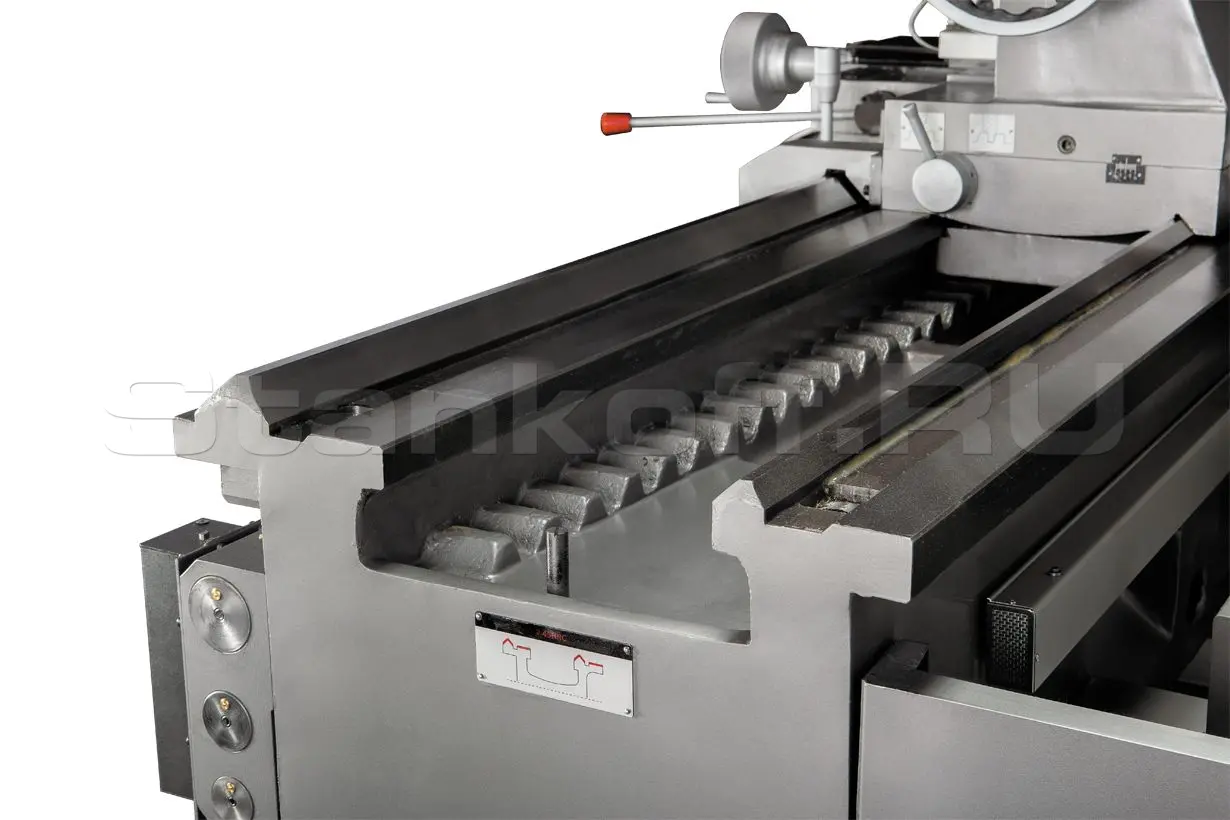

- Направляющие закалены и отшлифованы
- Передняя бабка с фрикционной муфтой
- Съемный мостик, для увеличения диаметра обработки на длине 310 мм

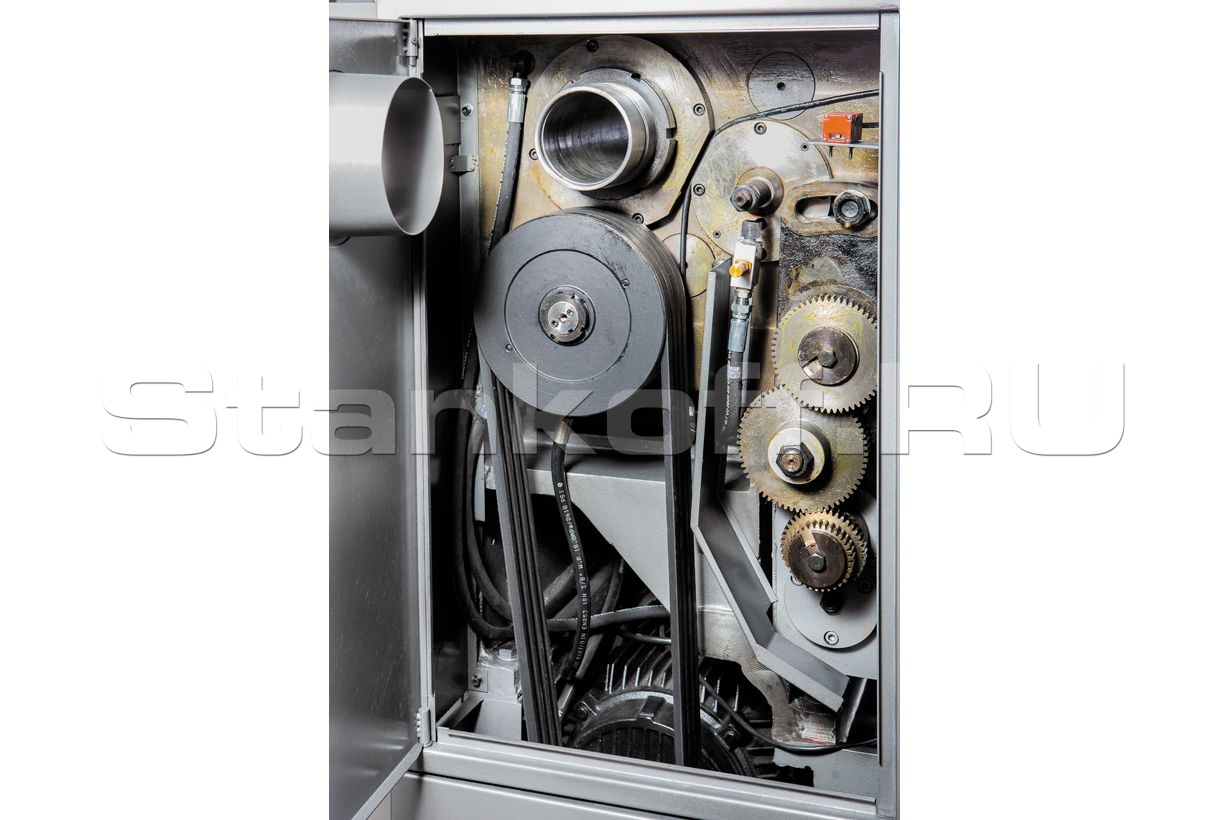

- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия

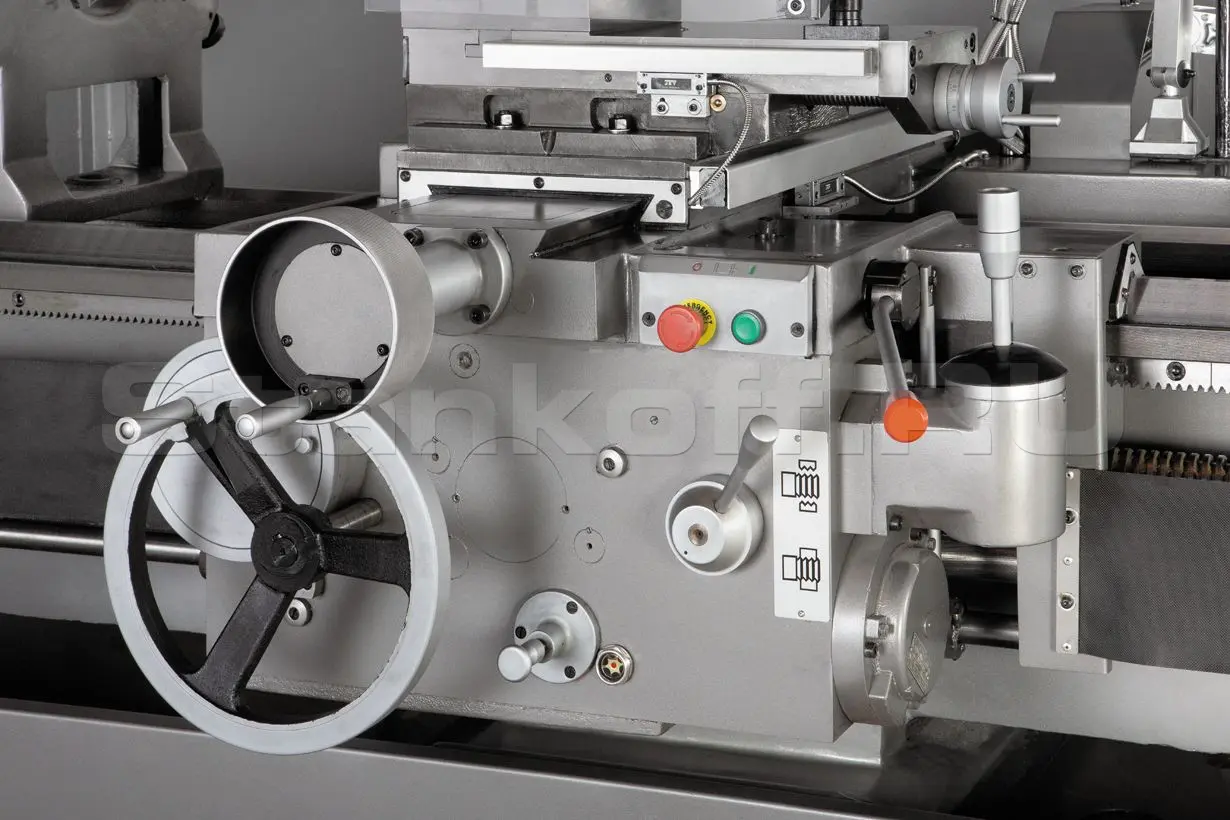

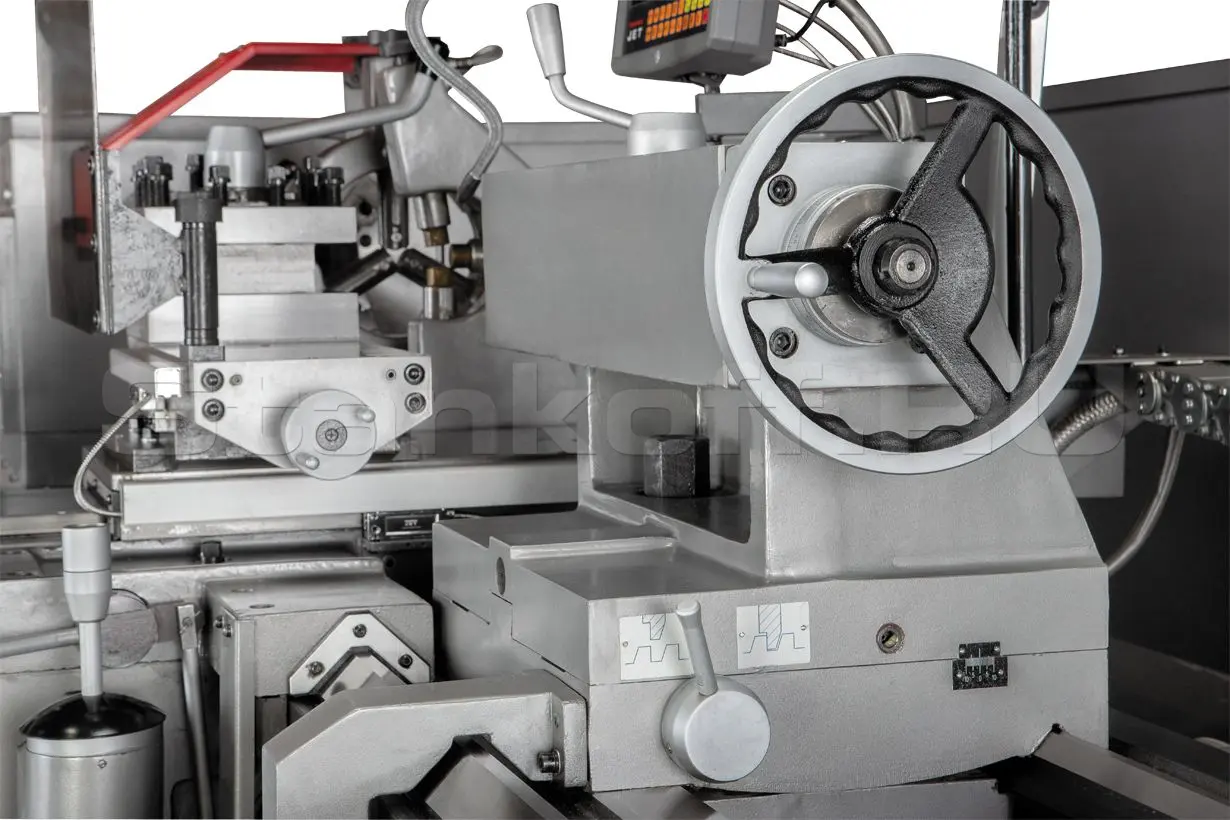

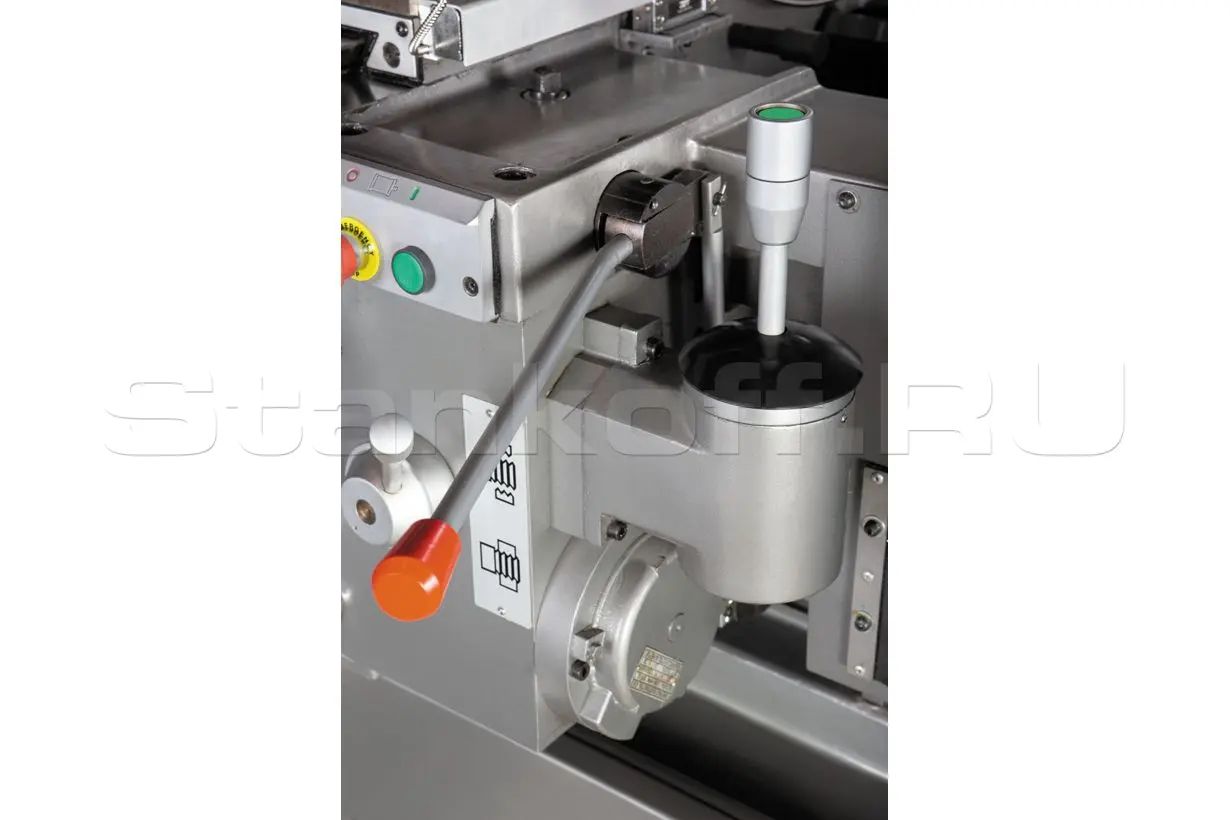

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок

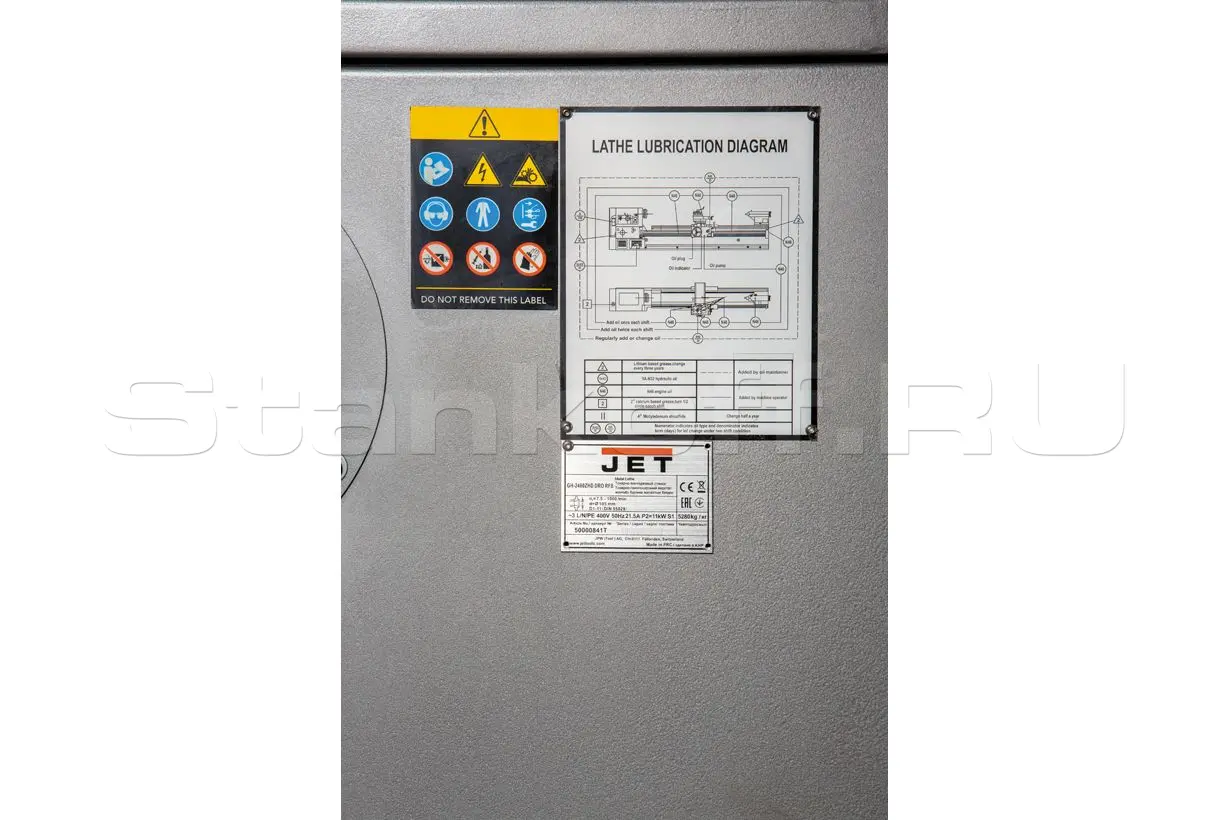

- Централизованная система подачи смазки продольного суппорта

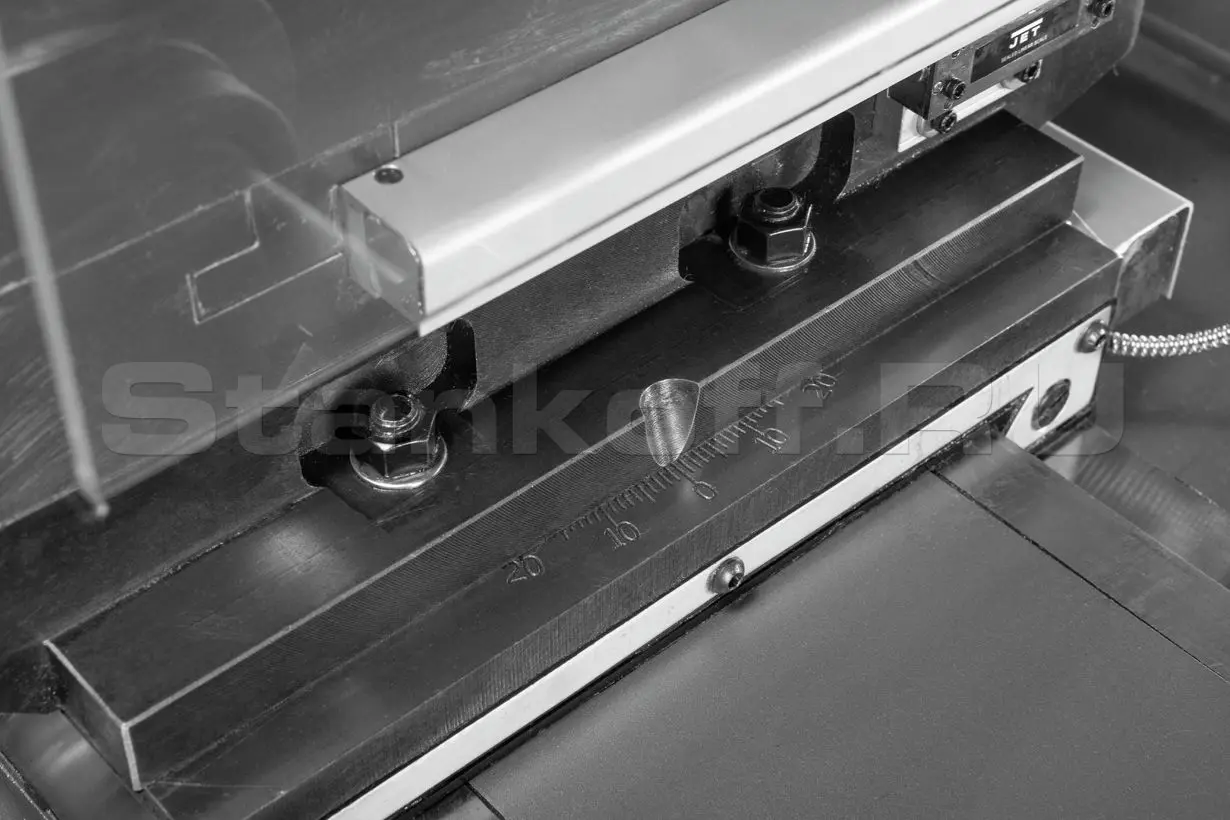

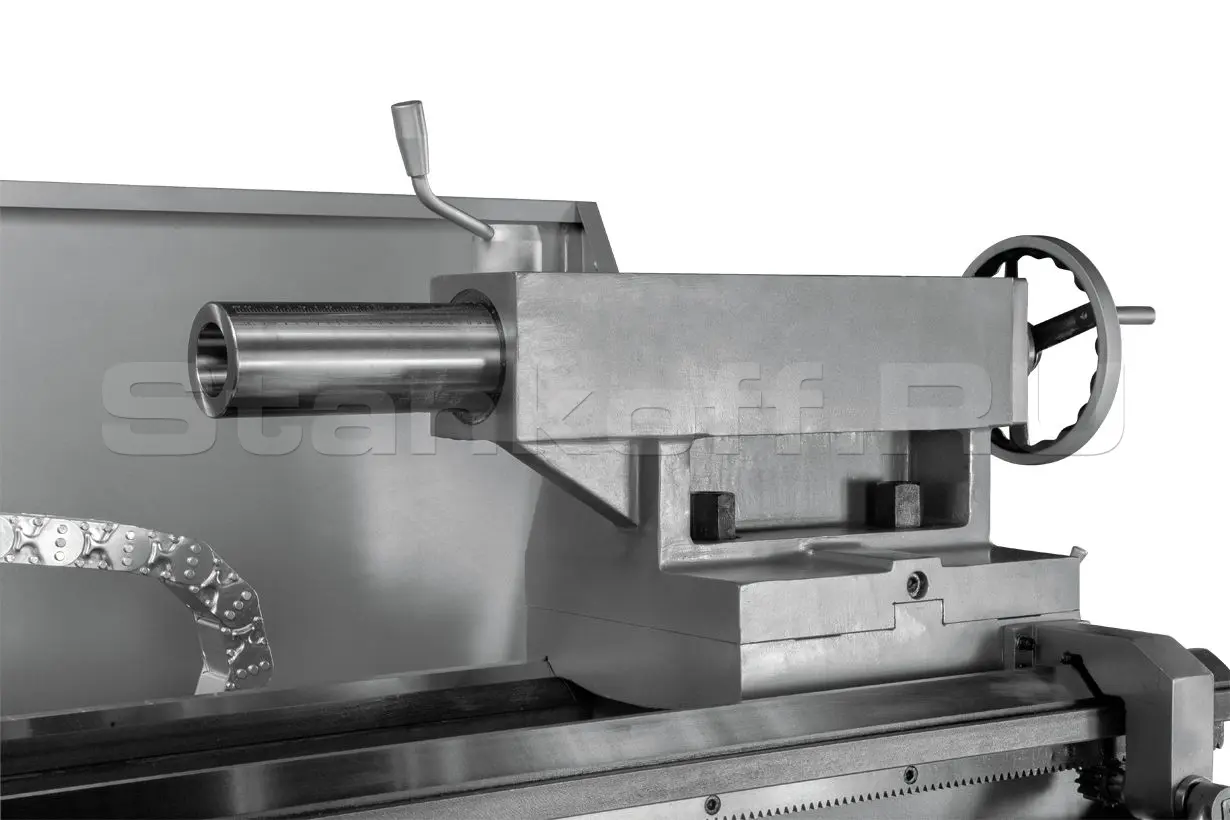

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Мощный двигатель 11 кВт
- Современный аналог 1М63, 16К30
Комплектация:
- 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками

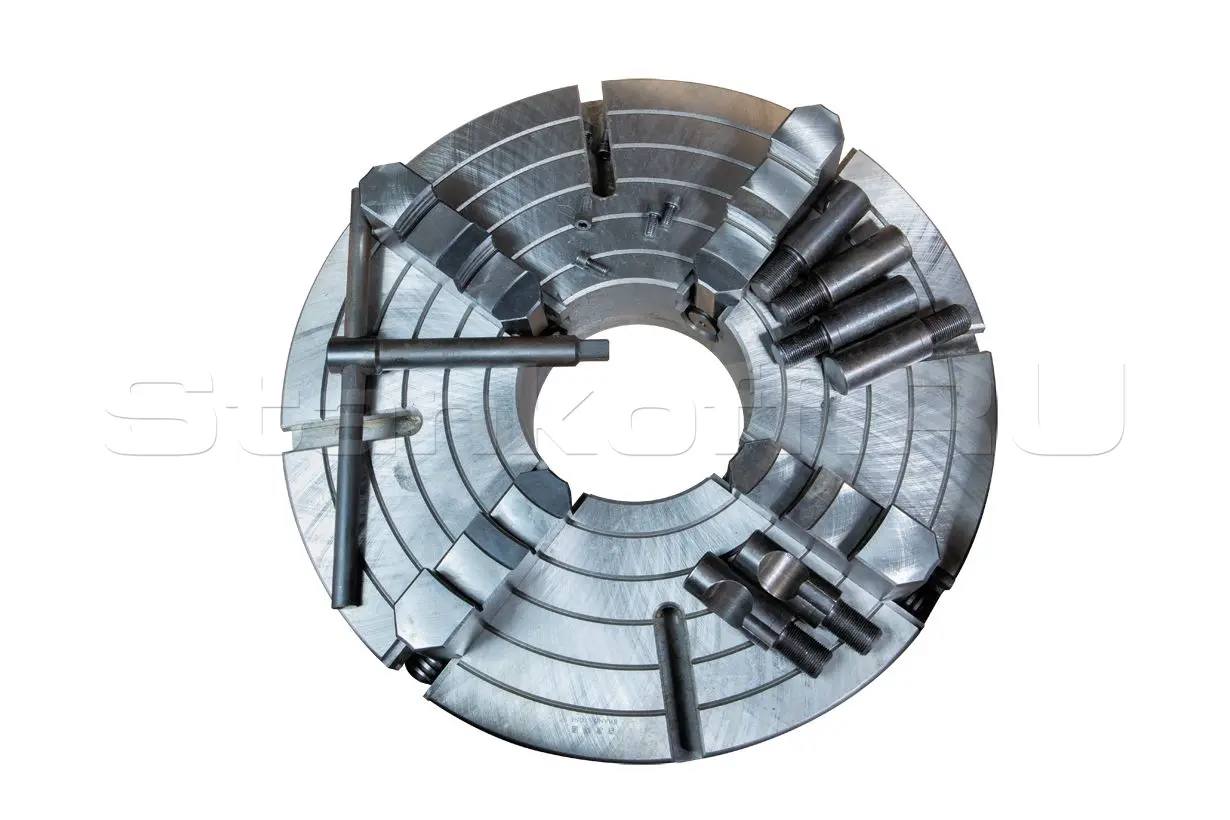

- 4-х кулачковая планшайба Ø500 мм

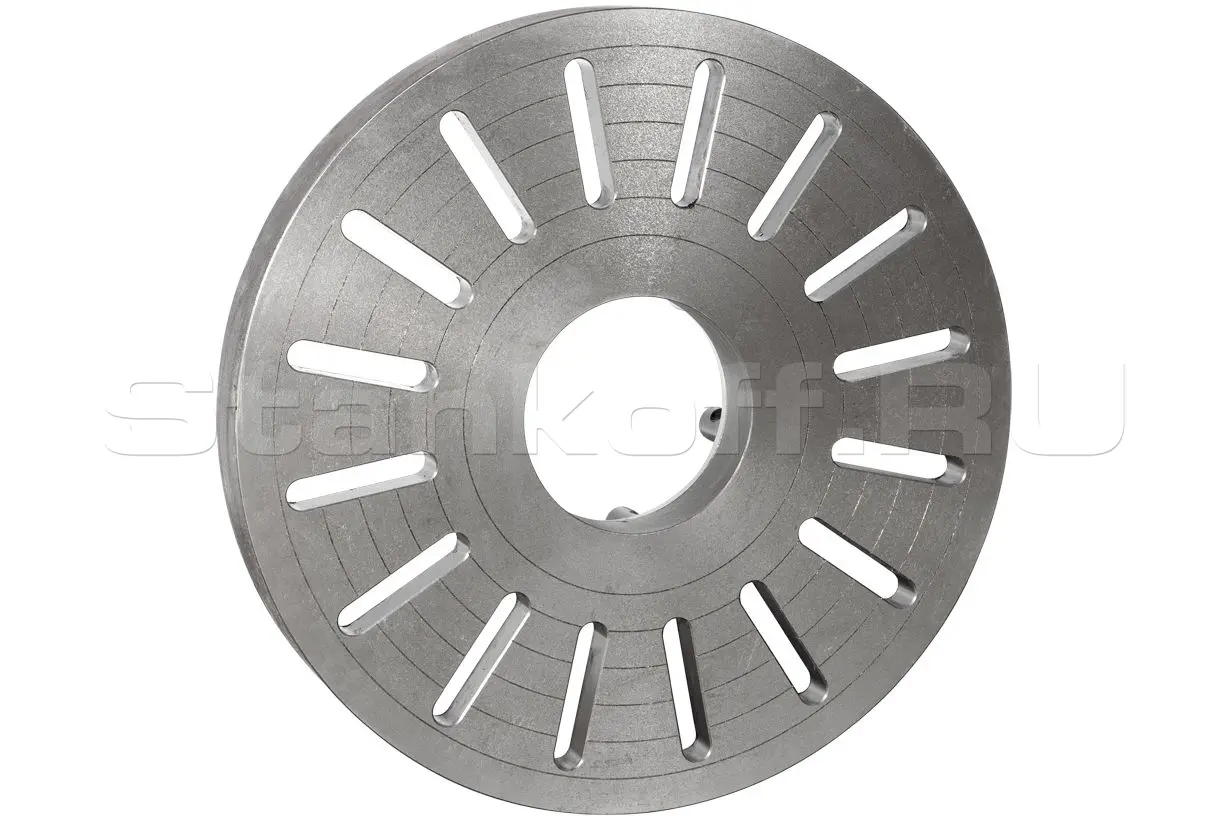

- Планшайба Ø650 мм

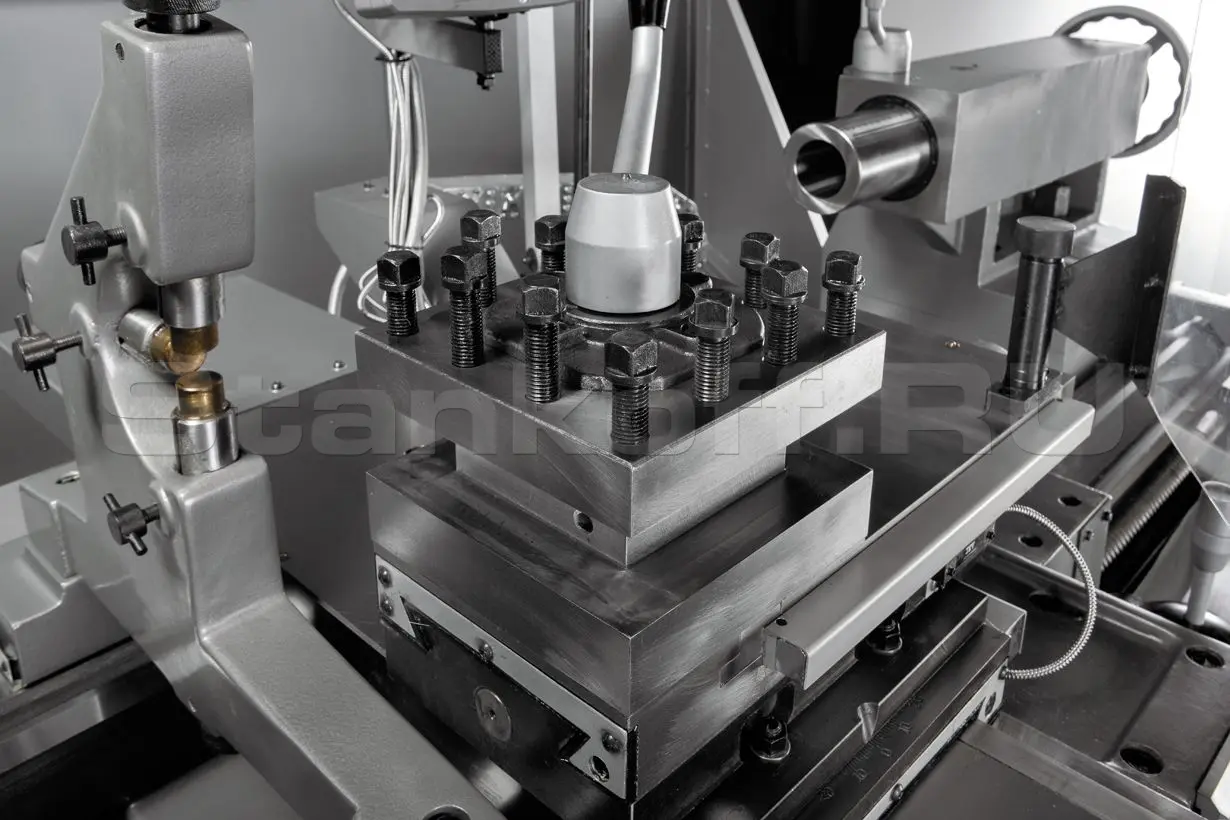

- 4-х позиционный резцедержатель с фиксатором

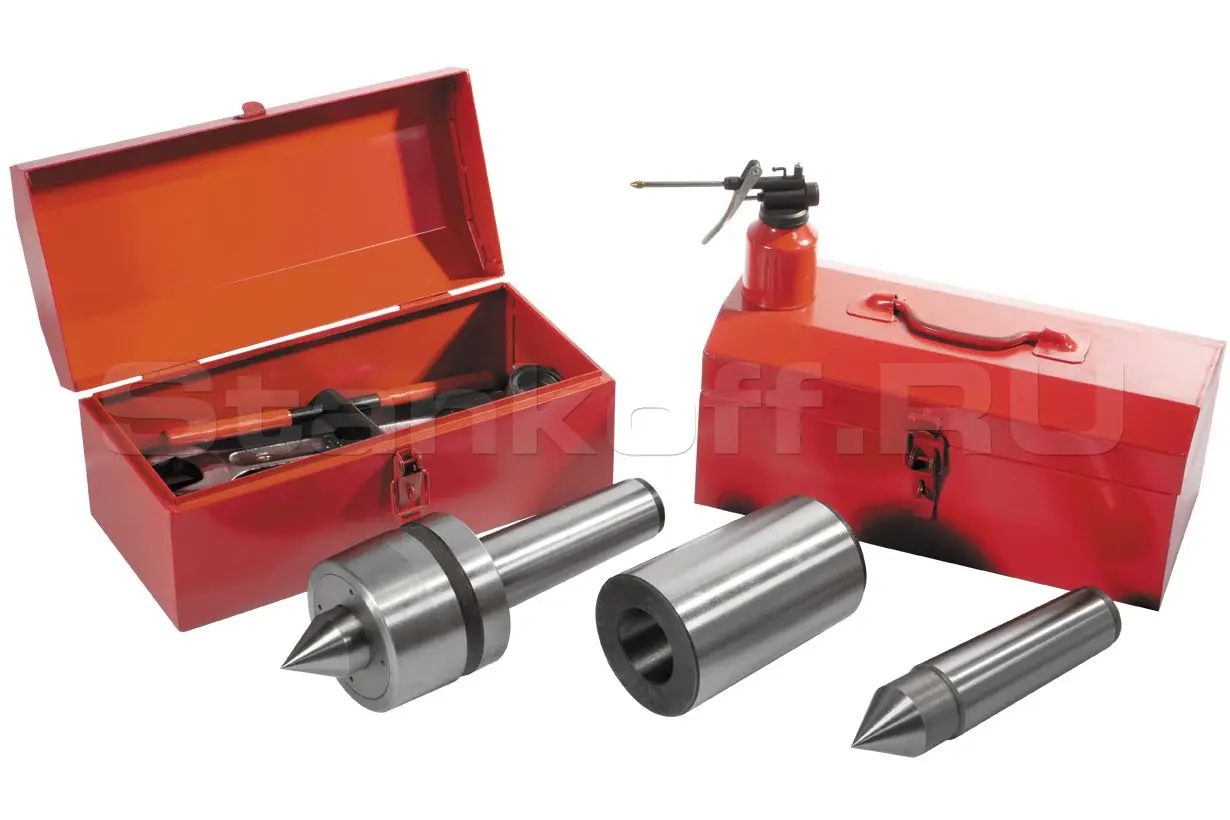

- Вращающийся упорный центр
- Невращающийся упорный центр
- Переходная втулка

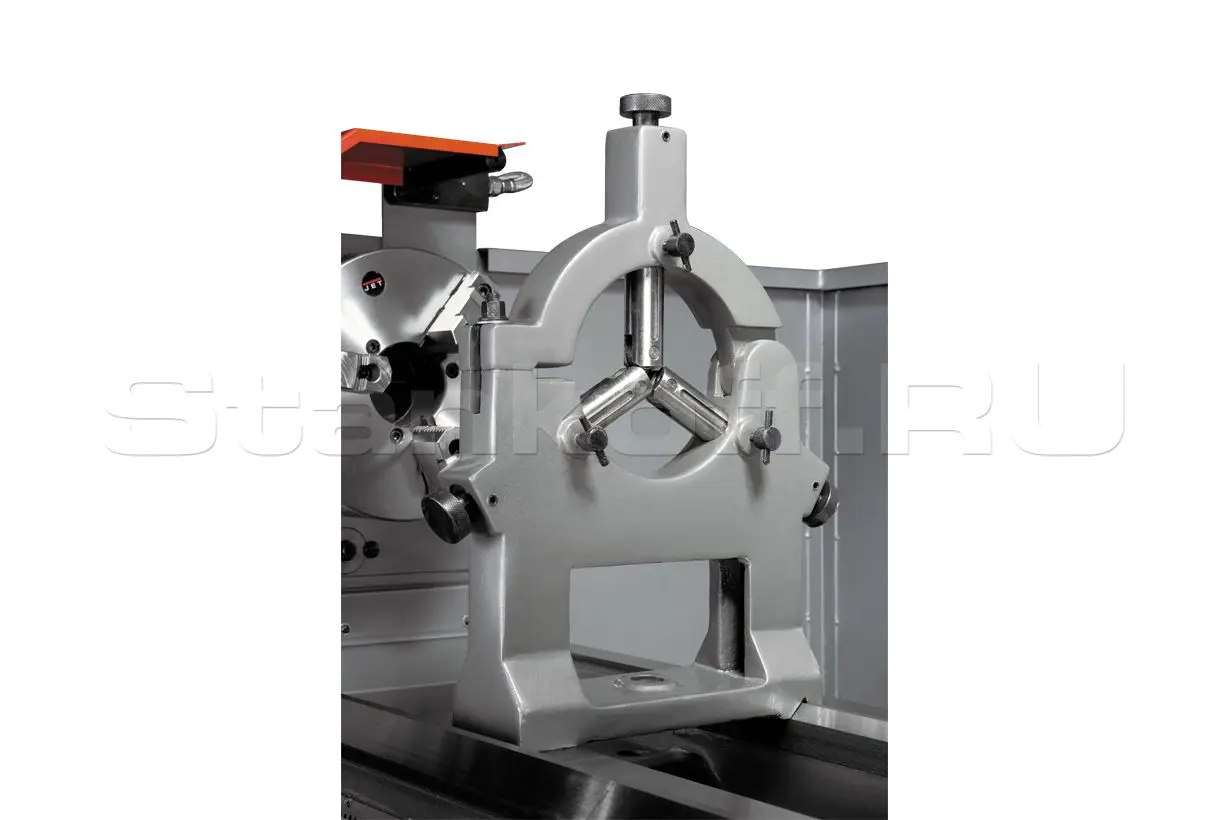

- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Ускоренное перемещение поперечного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка

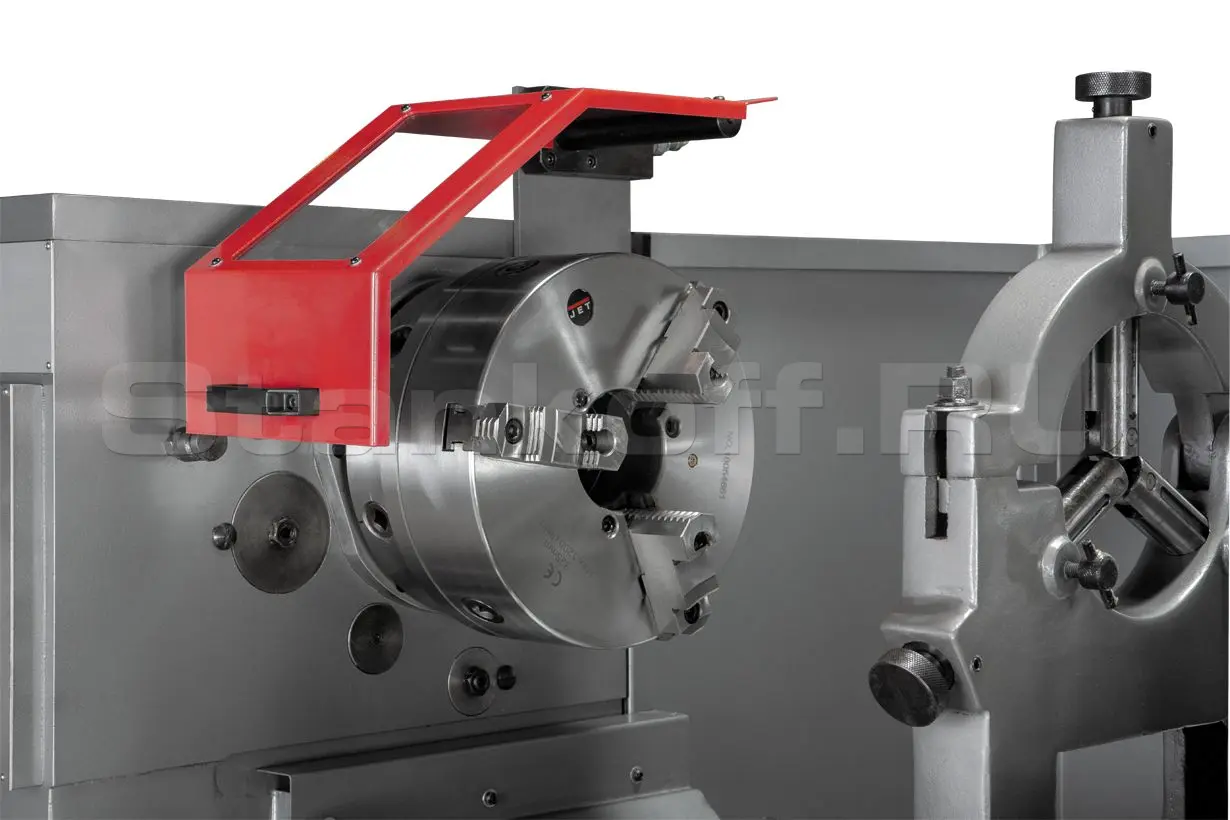

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта

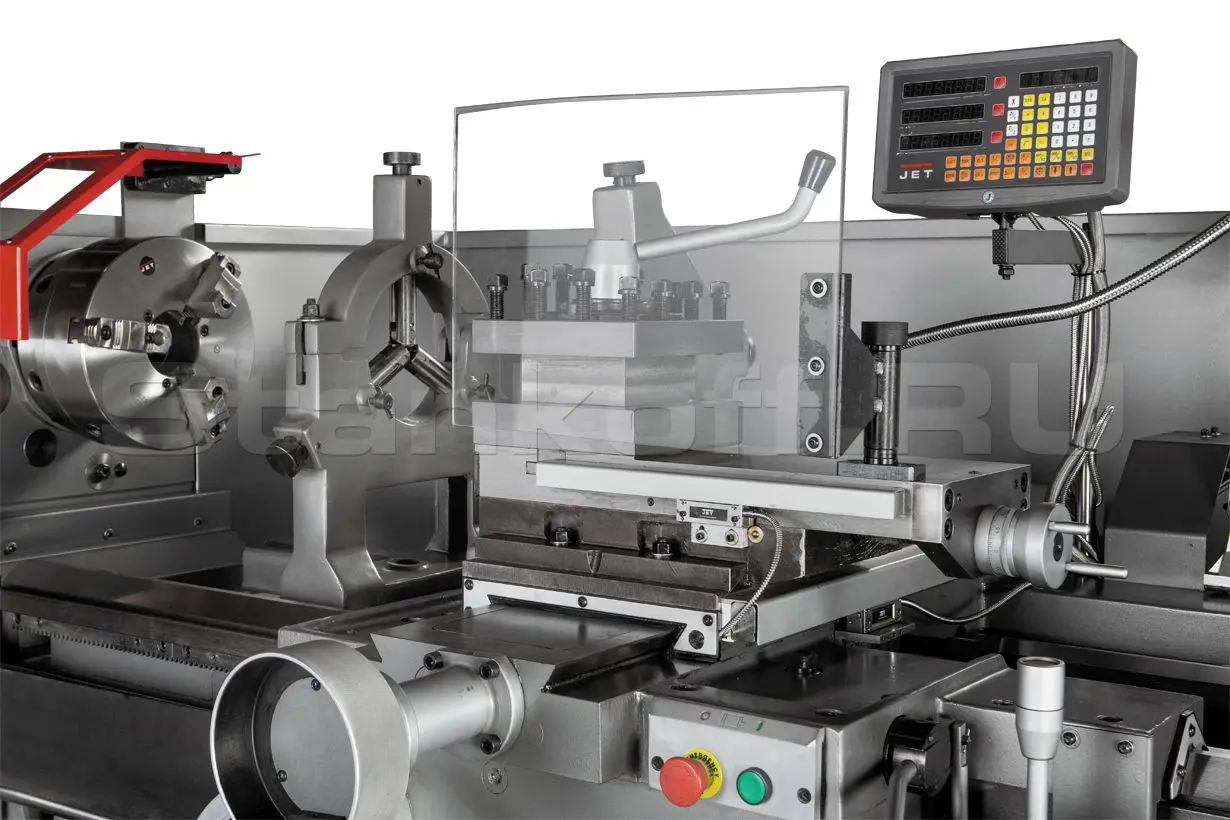

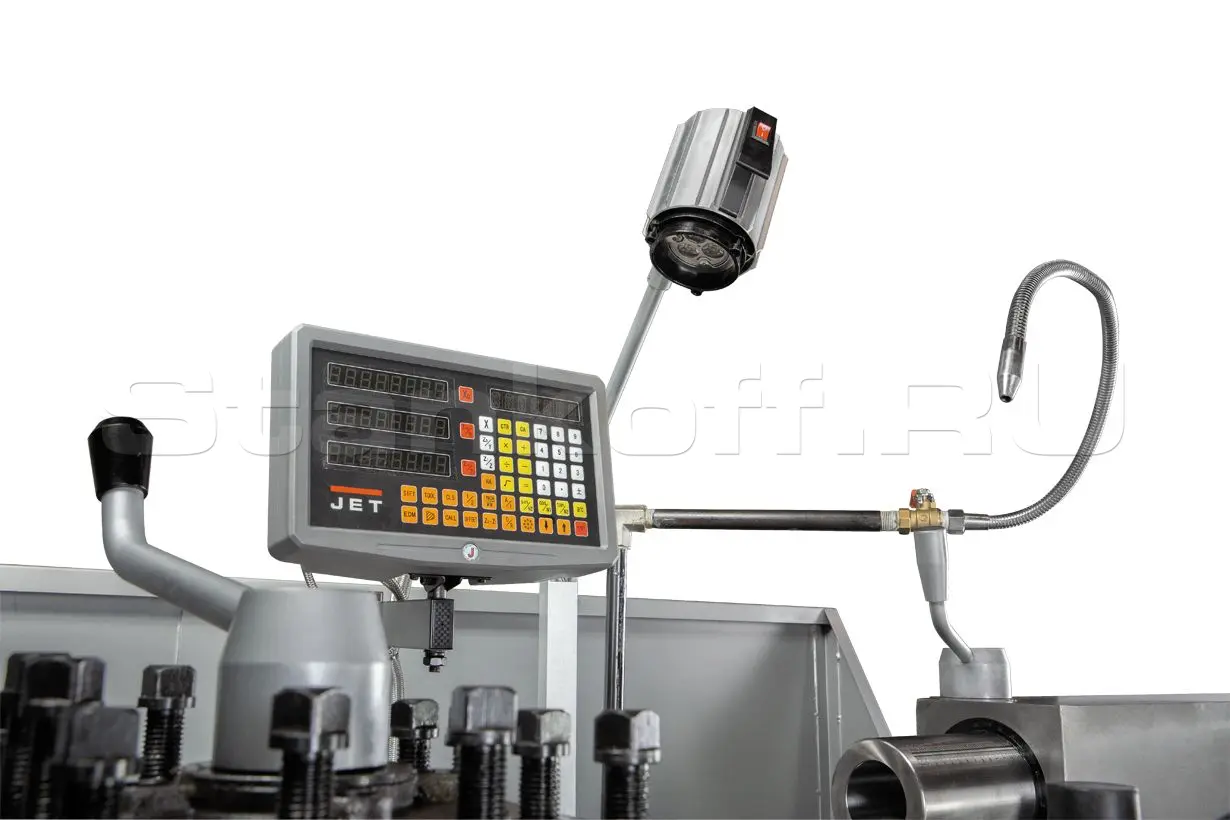

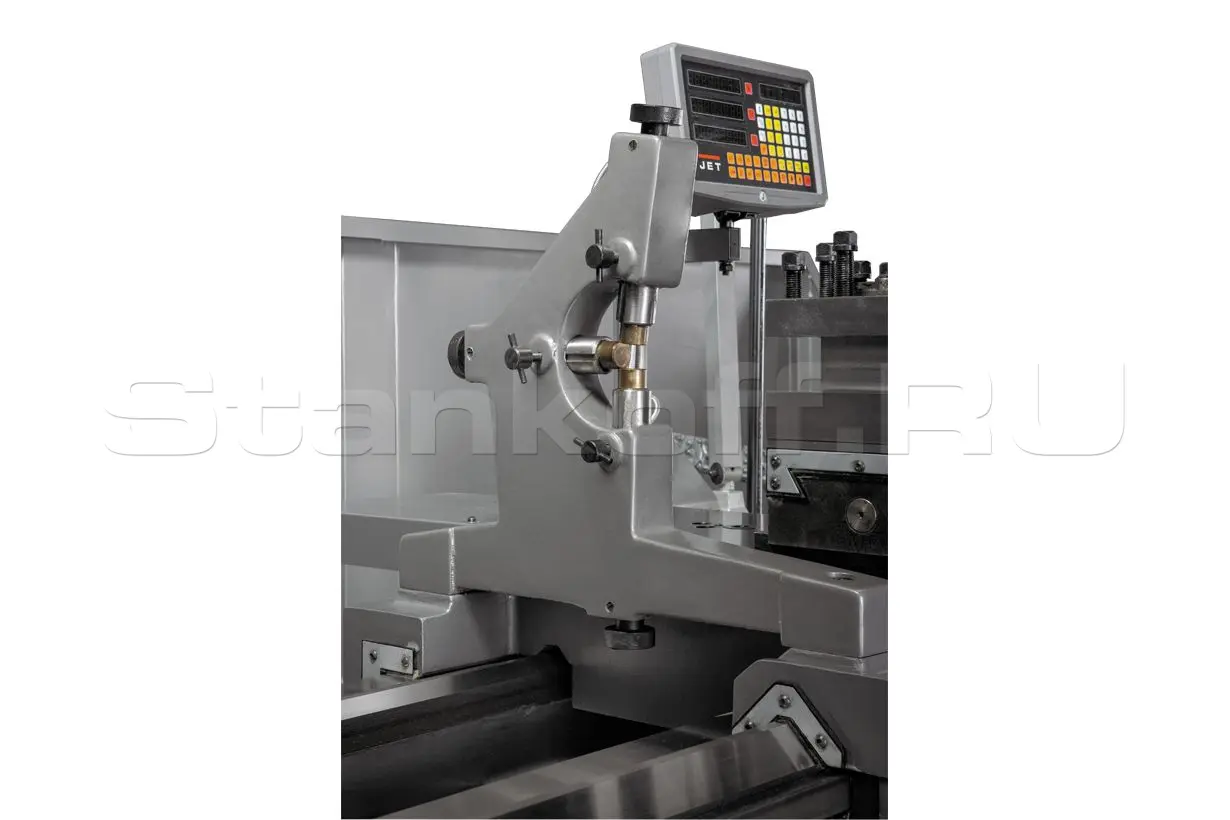

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя

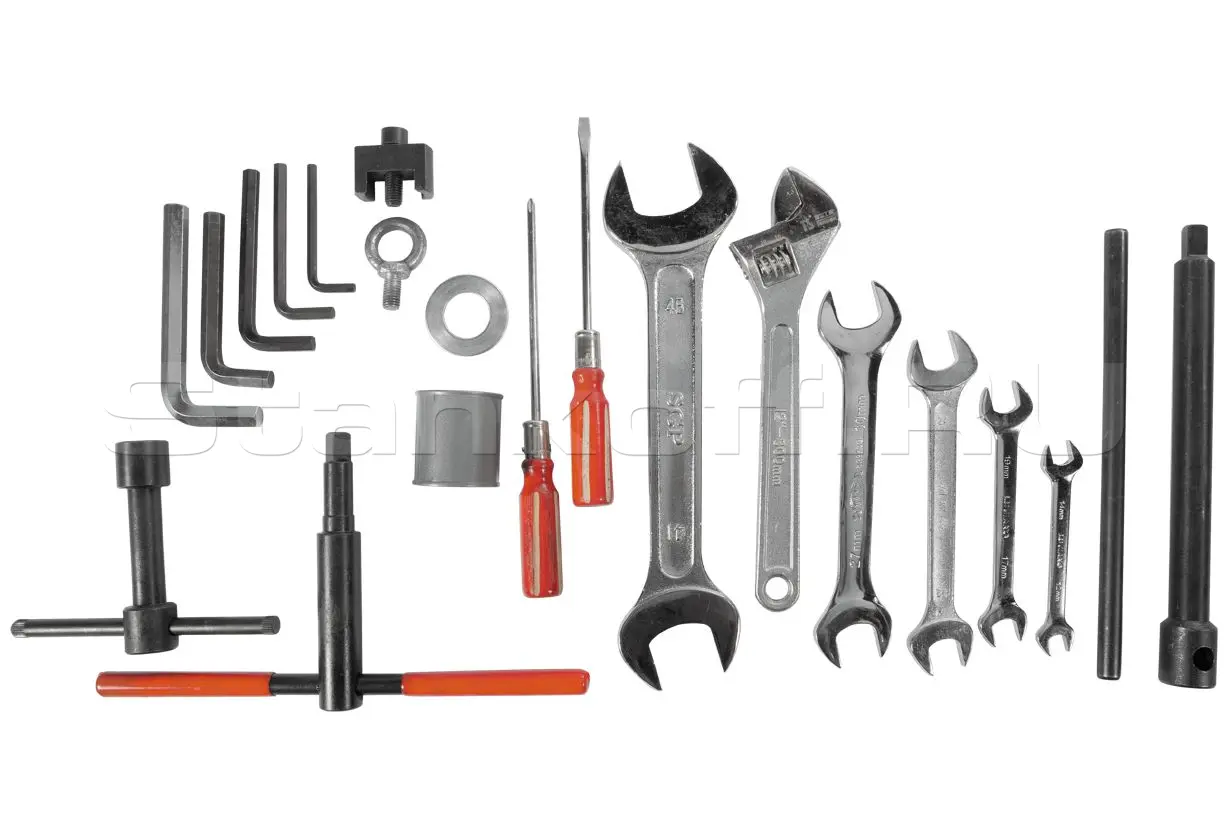

- Ящик с инструментом
- Руководство по эксплуатации

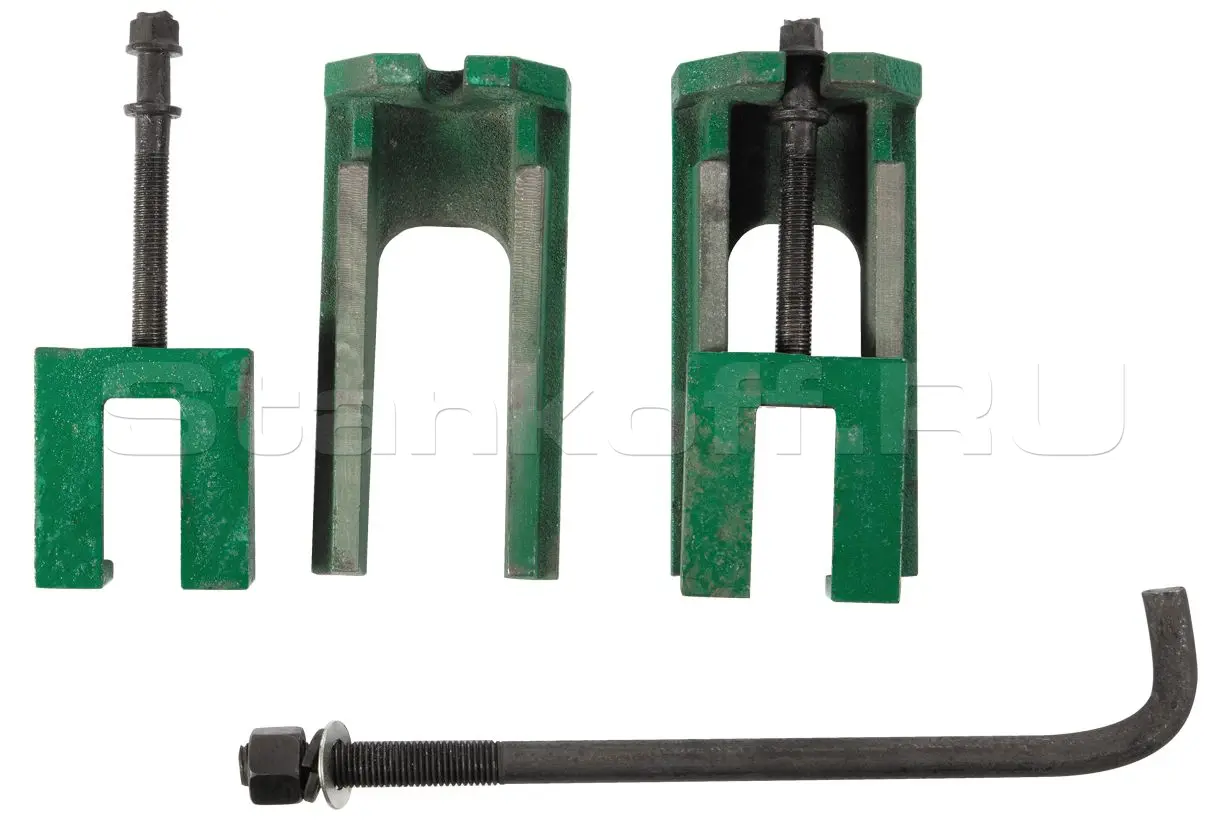

- Комплект виброопор
Характеристики
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 630 |
| Диаметр обточки над съемным мостиком, gap, мм | 830 |
| Длина съёмного мостика, мм | 310 |
| Диаметр обточки над поперечным суппортом, мм | 370 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, об/мин | 7,5 - 1000 |
| Количество скоростей шпинделя, шт | 18 |
| Конус шпинделя | ø120 мм 1:20 |
| Присоединение шпинделя | D1-11 |
| Диаметр проходного отверстия шпинделя, мм | 105 |
| Диапазон продольной подачи, мм/об | 0,1 - 24,32 |
| Количество продольных подач, шт | 64 |
| Диапазон поперечной подачи, мм/об | 0,05 - 12,16 |
| Количество поперечных подач, шт | 64 |
| Диапазон метрической резьбы, мм | 1 - 240 |
| Количество метрических резьб, шт | 50 |
| Дюймовая резьба, TPI | 1 - 14 |
| Количество дюймовых резьб, шт | 26 |
| Модульная резьба, MP | 0,5 - 120 |
| Количество модульных резьб, шт | 53 |
| Диапазон питчевой резьба, DP | 1 - 28 |
| Количество питчевых резьб, шт | 24 |
| Шаг ходового винта, мм | 12 |
| Макс. размер резца, мм | 32 x 32 |
| Ход поперечного суппорта, мм | 440 |
| Ход верхнего суппорта, мм | 200 |
| Ускоренное перемещение продольного суппорта, м/мин | 4 |
| Ускоренное перемещение поперечного суппорта, м/мин | 2 |
| Пиноль задней бабки | МК-6 |
| Ход пиноли задней бабки, мм | 230 |
| Диаметр пиноли, мм | 100 |
| Диапазон неподвижного люнета, мм | 20 - 170 |
| Диапазон подвижного люнета, мм | 25 - 130 |
| Расстояние между направляющими, мм | 560 |
| Мощность двигателя, кВт | 11 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Масса, кг | 2700 |
| Длина в упаковке, см | 330 |
| Ширина в упаковке, см | 160 |
| Высота в упаковке, см | 180 |
| Масса в упаковке, кг | 3100 |
| Объем бака СОЖ, л | 15 |
| Длина, мм | 3275 |
| Ширина, мм | 1393 |
| Высота, мм | 1537 |
