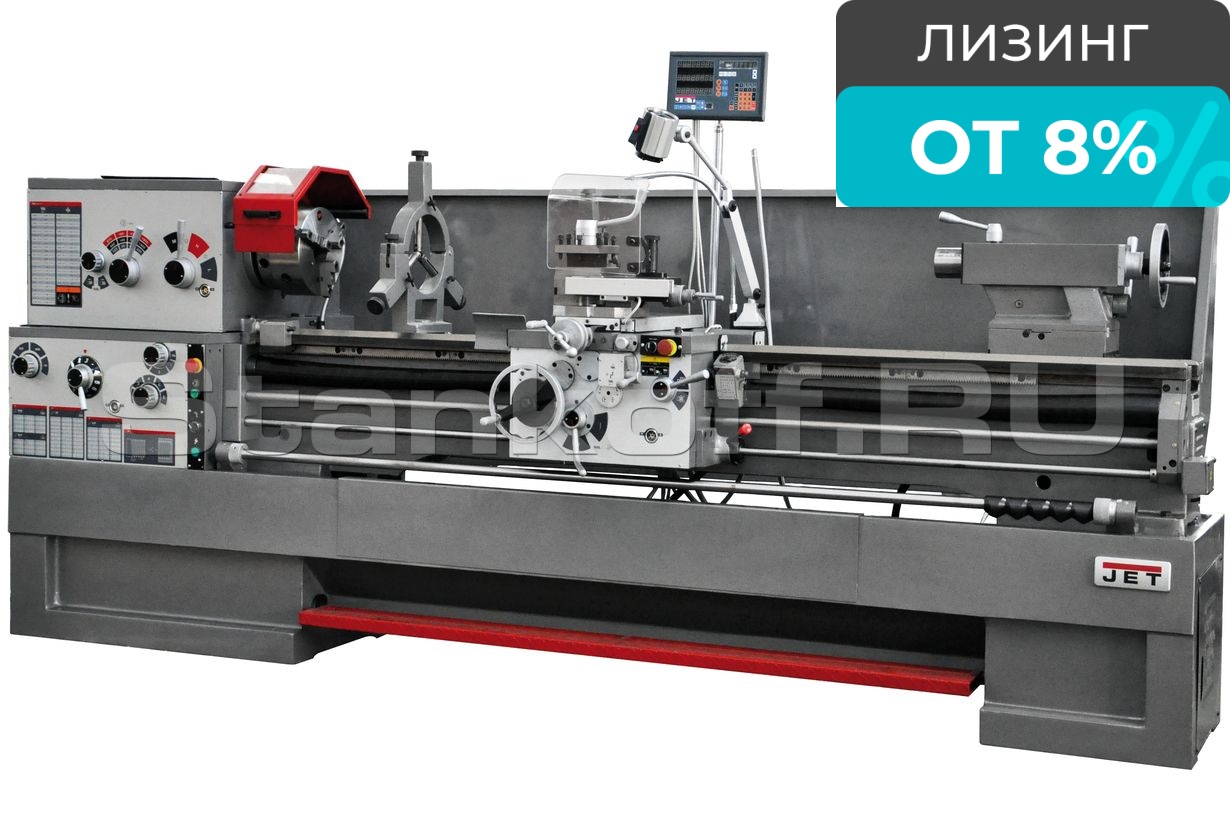

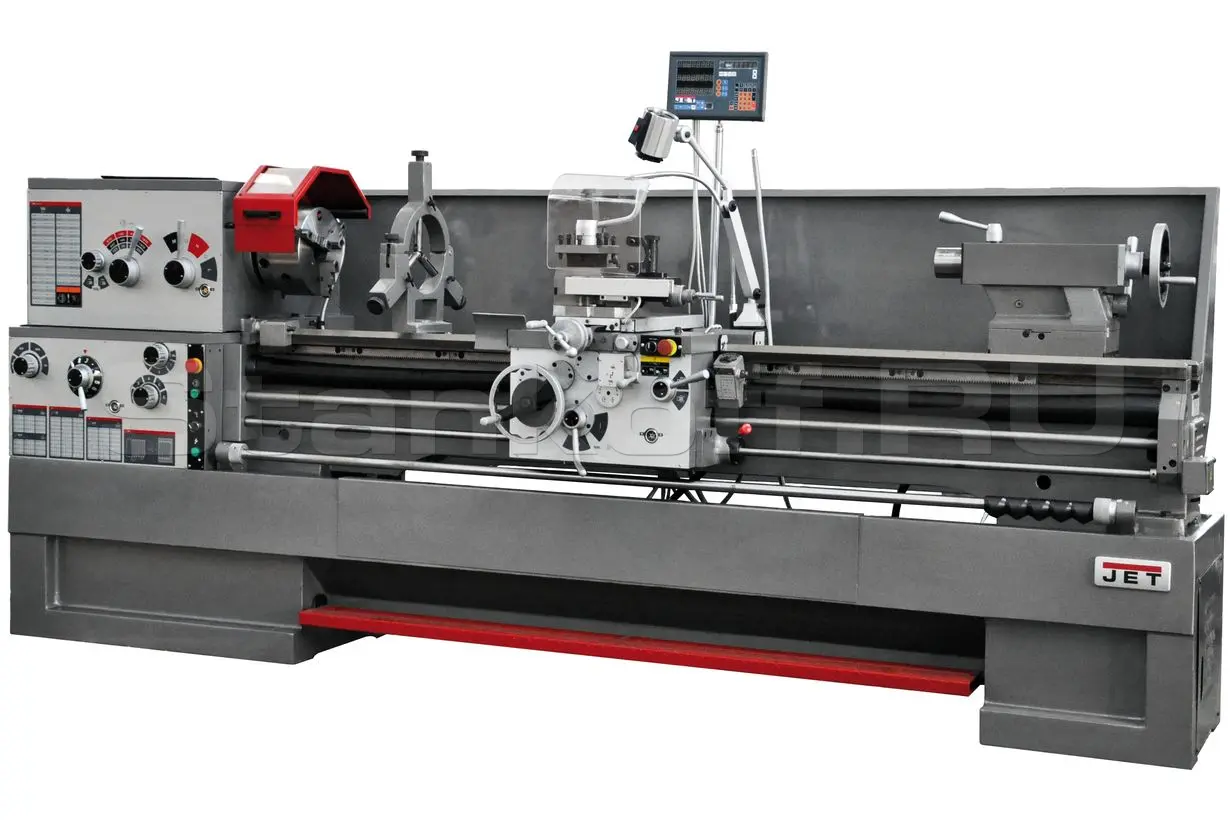

Токарно-винторезный станок Jet серии ZX GH-1860 ZX DRO RFS
Краткие характеристики
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 460 |
| Диаметр обточки над съемным мостиком, gap, мм | 698 |
| Длина съёмного мостика, мм | 310 |
| Диаметр обточки над поперечным суппортом, мм | 280 |
| Расстояние между центрами, мм | 1524 |
| Частота вращения шпинделя, об/мин | 25 - 1800 |
| Количество скоростей шпинделя, шт | 12 |
| Конус шпинделя | МК-7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,04-2,5 |
| Количество продольных подач, шт | 46 |
| Диапазон поперечной подачи, мм/об | 0,02-1,25 |
| Количество поперечных подач, шт | 36 |
| Диапазон метрической резьбы, мм | 0,5 - 20 |
| Количество метрических резьб, шт | 24 |
| Дюймовая резьба, TPI | 1-5/8 - 72 |
| Количество дюймовых резьб, шт | 61 |
| Модульная резьба, MP | 0,25 - 10 |
| Количество модульных резьб, шт | 20 |
| Диапазон питчевой резьба, DP | 3-1/4 - 96 |
| Количество питчевых резьб, шт | 45 |
| Шаг ходового винта, мм | 6 |
| Макс. размер резца, мм | 25 x 25 |
| Ход поперечного суппорта, мм | 228 |
| Ход верхнего суппорта, мм | 130 |
| Ускоренное перемещение продольного суппорта, м/мин | 5 |
| Ускоренное перемещение поперечного суппорта, м/мин | нет |
| Пиноль задней бабки | МК-5 |

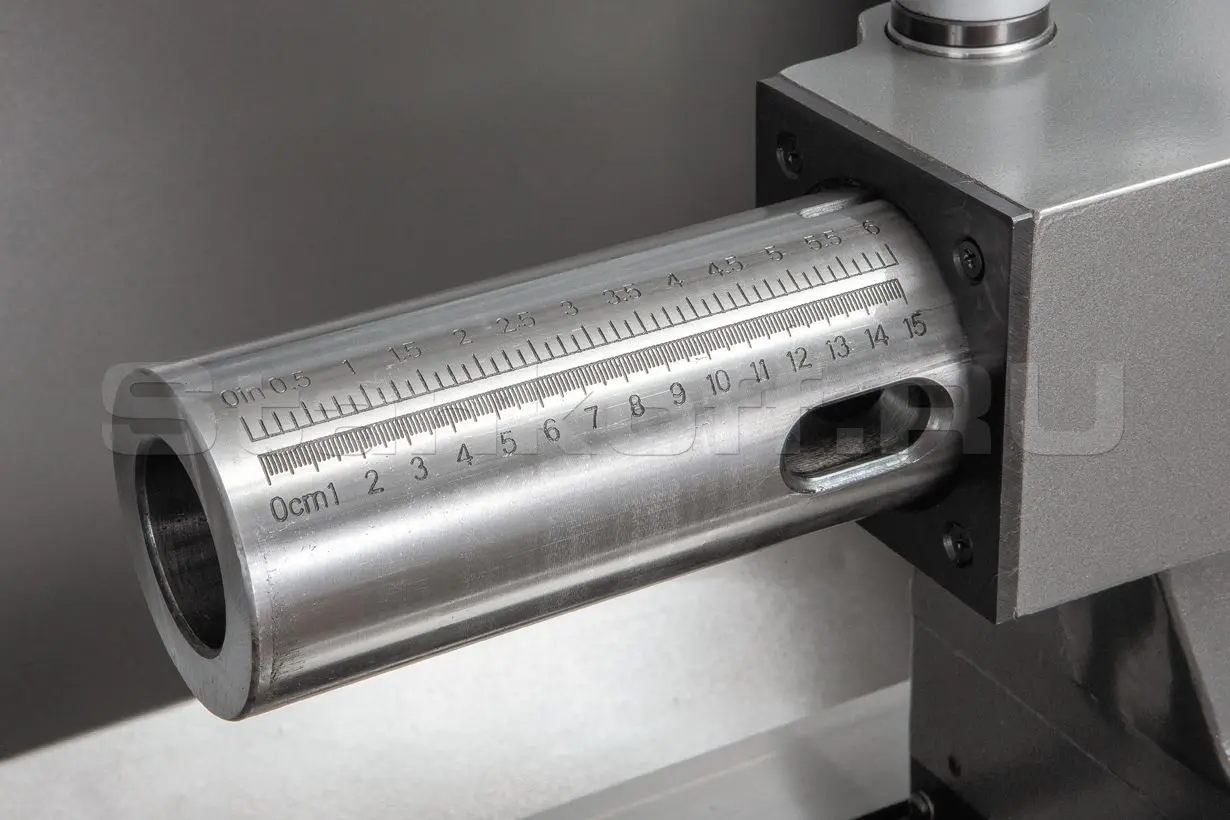

| Ход пиноли задней бабки, мм | 125 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 12 - 178 |
| Диапазон подвижного люнета, мм | 15 - 90 |
| Объем бака СОЖ, л | 18 |
| Расстояние между направляющими, мм | 340 |
| Мощность двигателя, кВт | 5,6 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Длина, мм | 2960 |
| Ширина, мм | 1016 |
| Высота, мм | 1241 |
| Масса, кг | 2628 |
| Длина в упаковке, см | 296 |
| Ширина в упаковке, см | 113 |
| Высота в упаковке, см | 168 |
| Масса в упаковке, кг | 2716 |
Конструктив
Скоростной высокоточный станок JET GH-1860 ZX DRO RFS предназначен для токарной обработки различных сортов стали, чугуна, алюминия, цветных металлов и сплавов, нарезания всех основных видов резьб. Он ориентирован на средние и крупные предприятия, ремонтные мастерские, где заказчики предъявляют особые требования к точности обработки, ее скорости и качеству. На данном станке можно обрабатывать заготовки до 460 мм над станиной, 280 мм над суппортом и до 698 мм при снятом мостике gap (с ограничением по длине 310 мм).
В этой модели расстояние между центрами увеличено до 1524 мм, для увеличения скорости работы с длинными заготовками предусмотрен режим быстрого перемещения суппорта. Станок комплектуется мощным асинхронным двигателем, позволяющим работать длительное время в условиях повышенных нагрузок. При этом биение шпинделя на превышает 9 микрон, а точность обработки составляет 0,01 мм. GH-1860 ZX DRO RFS оснащается устройством УЦИ, что существенно облегчает работу оператора, повышает скорость и точность обработки и снижает возможность появления брака.
Коробка подач станка полностью автоматическая, имеет 122 предустановленных продольных и поперечных режимов и позволяет нарезать практически все известные типы резьбы без перестановки шестерен. Скорость вращения шпинделя можно регулировать по 12 позициям, предусмотрена пониженная скорость 25 об/мин для нарезания резьбы плашкой. Также на GH-1860ZX DRO RFS установлена централизованная система подачи смазки. Станок поставляется в богатой комплектации.
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна

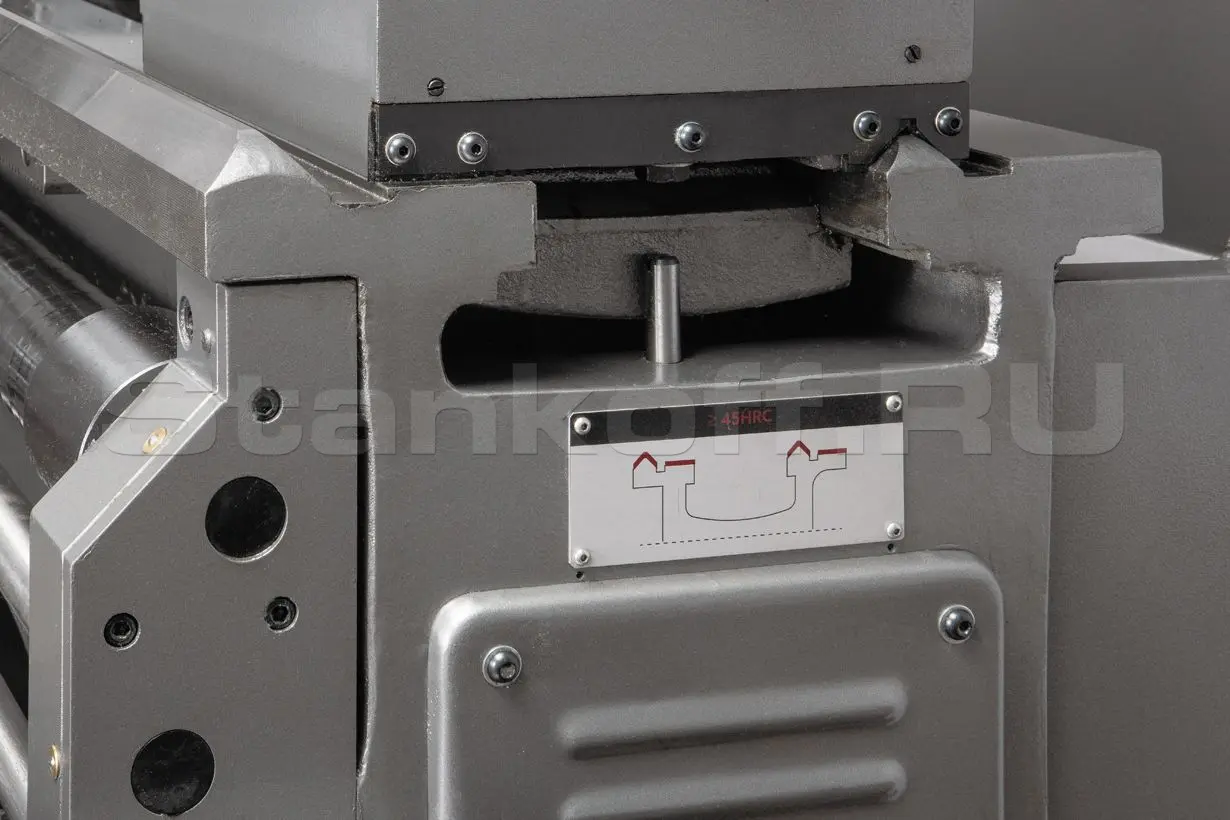

- Закаленные и отшлифованные направляющие станины

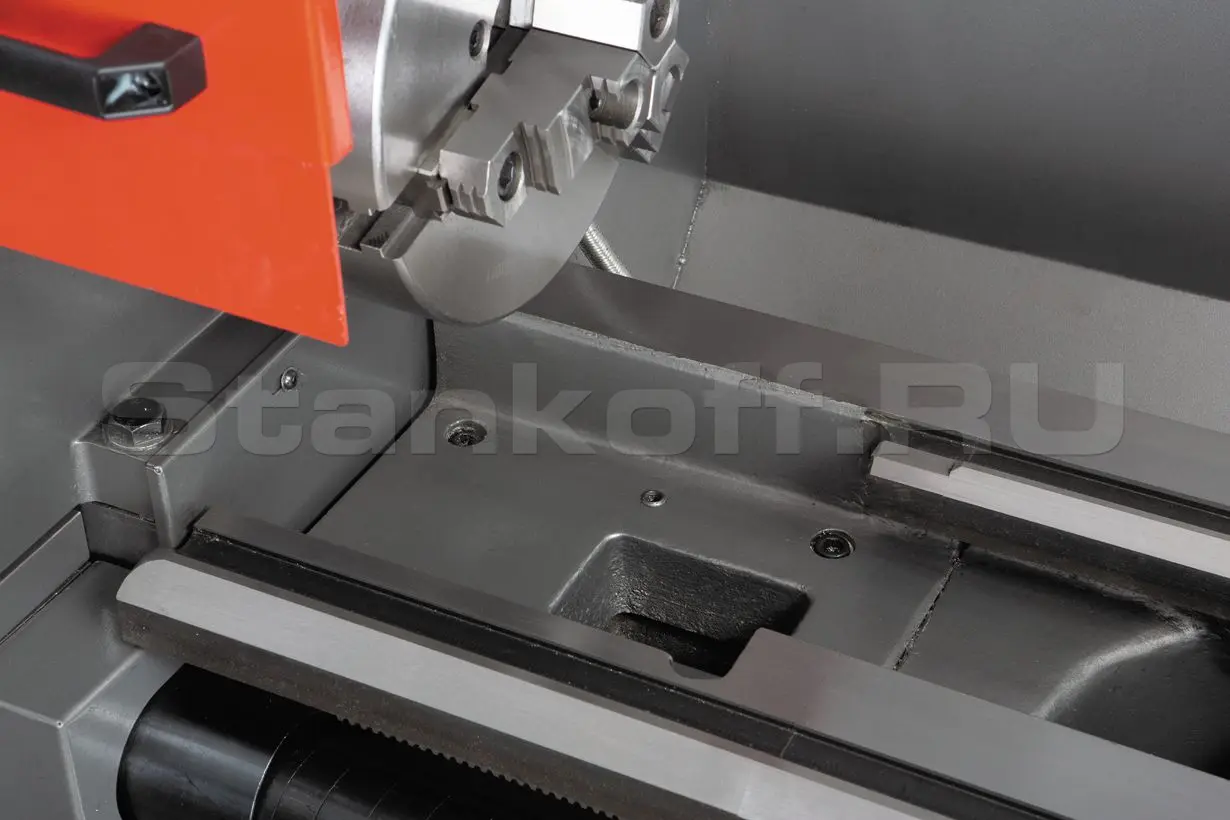

- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей

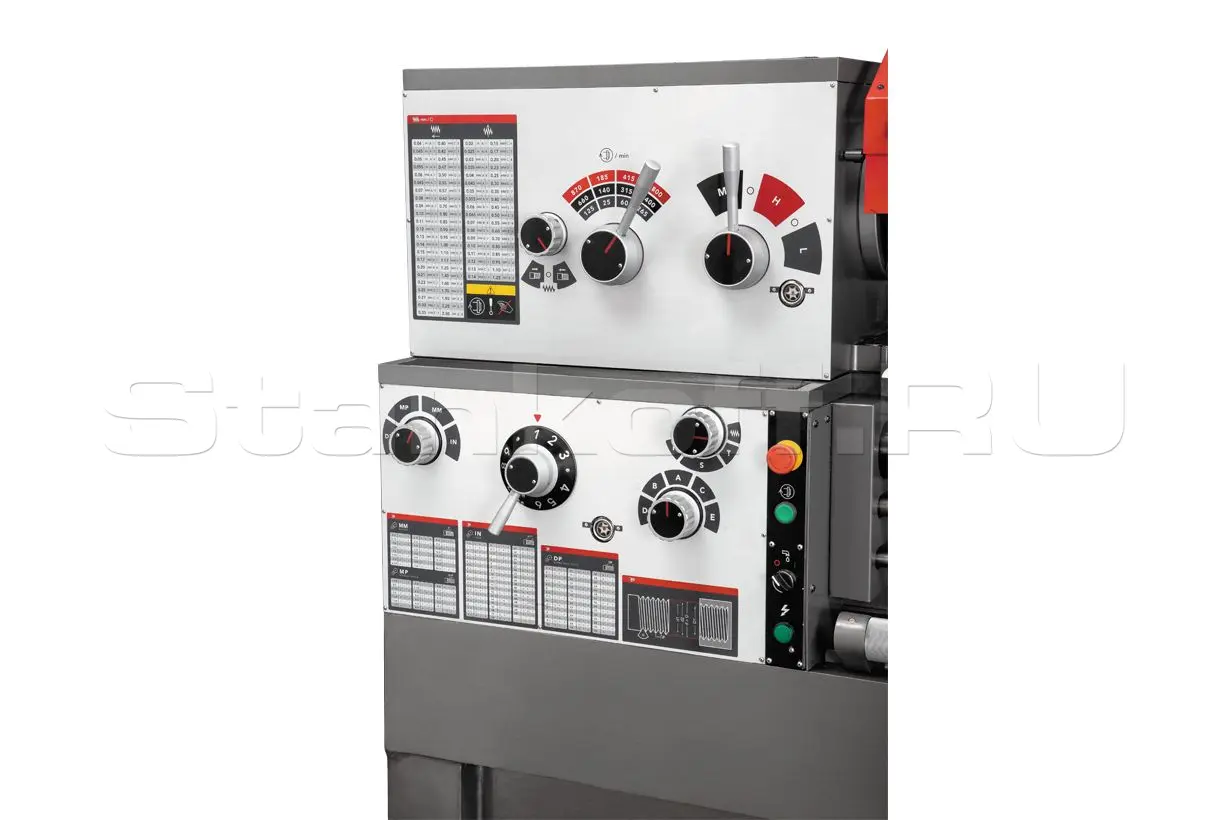

- Коробка передач позволяет нарезать резьбу без замены шестерен
- Механизм привода шпинделя постоянно работает в масляной ванне
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач

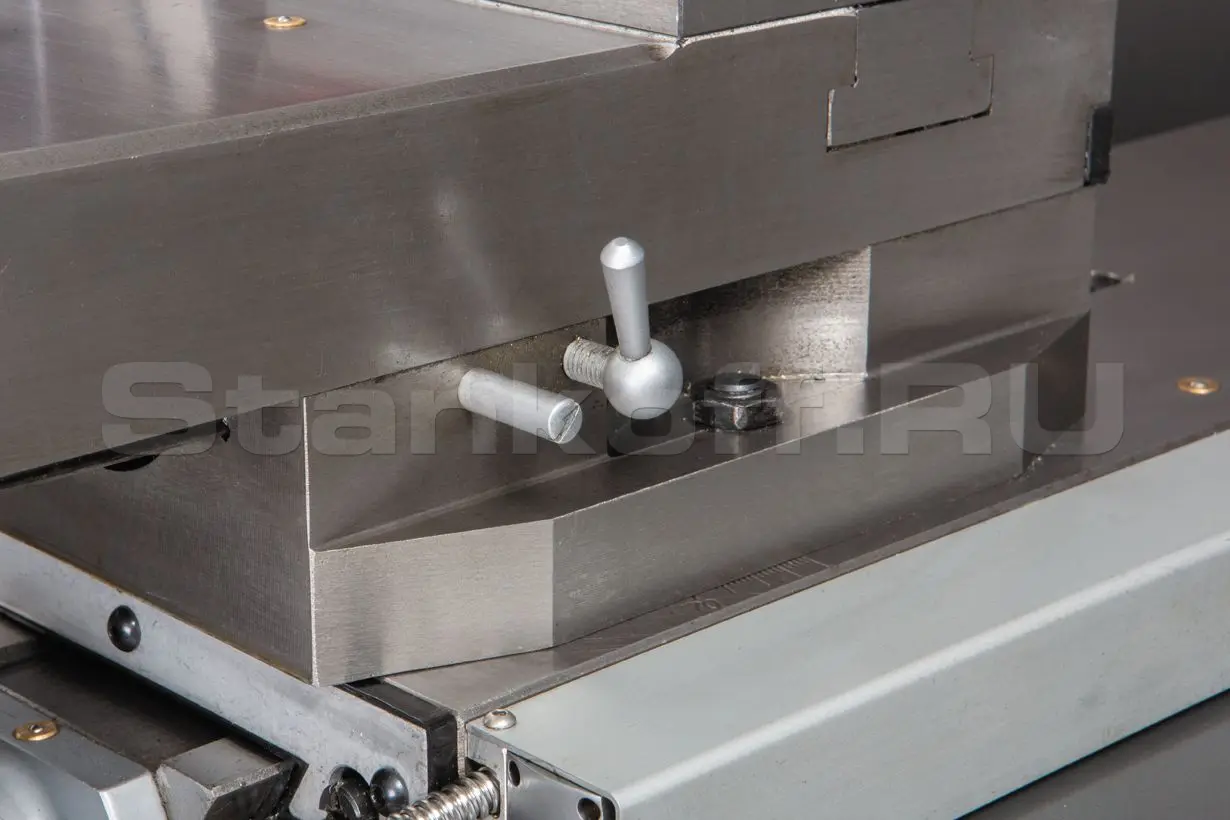

- Регулировка зазоров направляющих при помощи клиновых планок

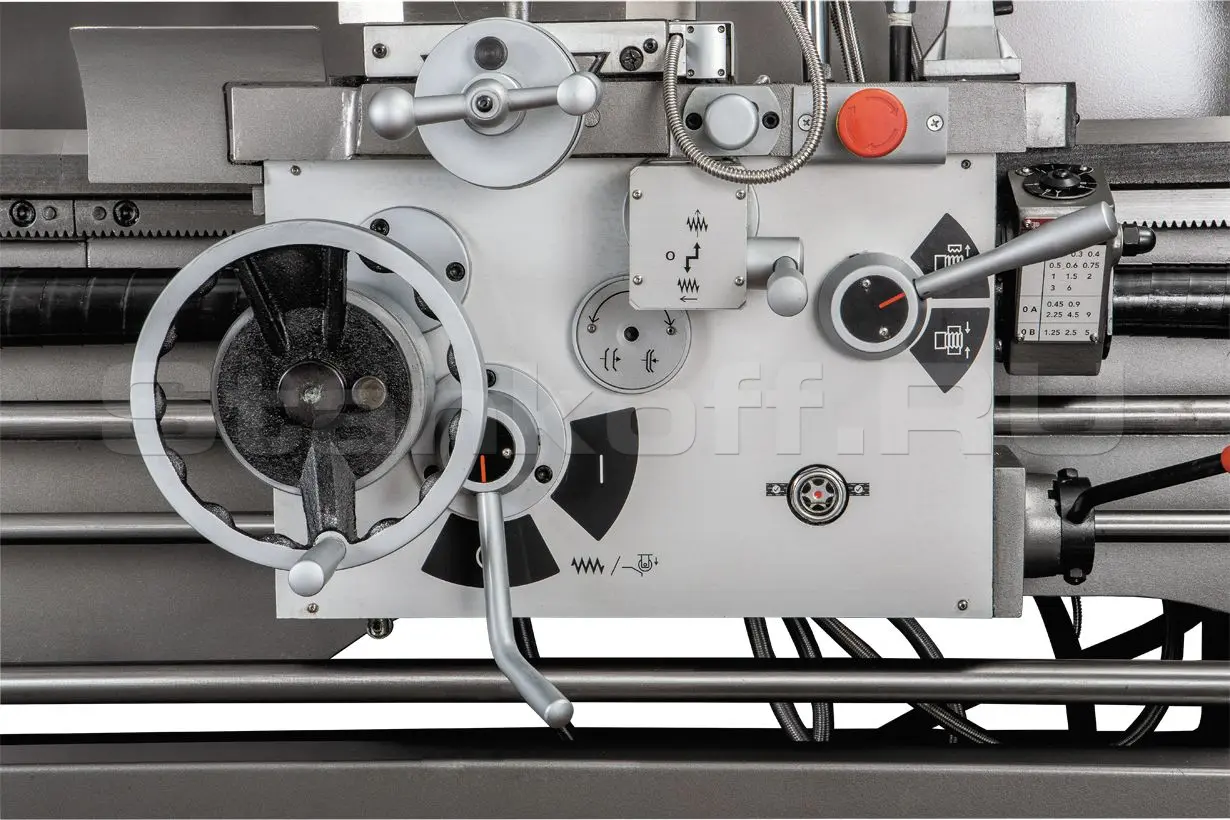

- Централизованная система подачи смазки продольного суппорта

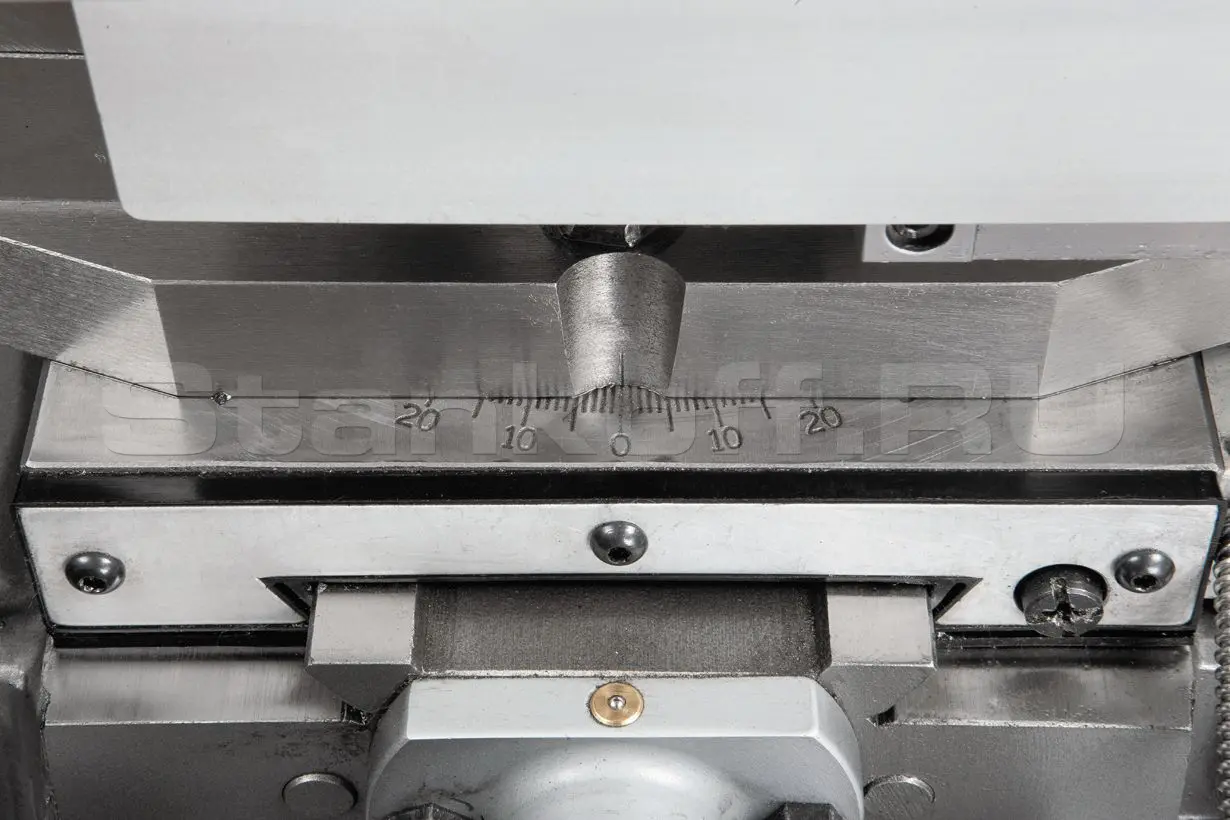

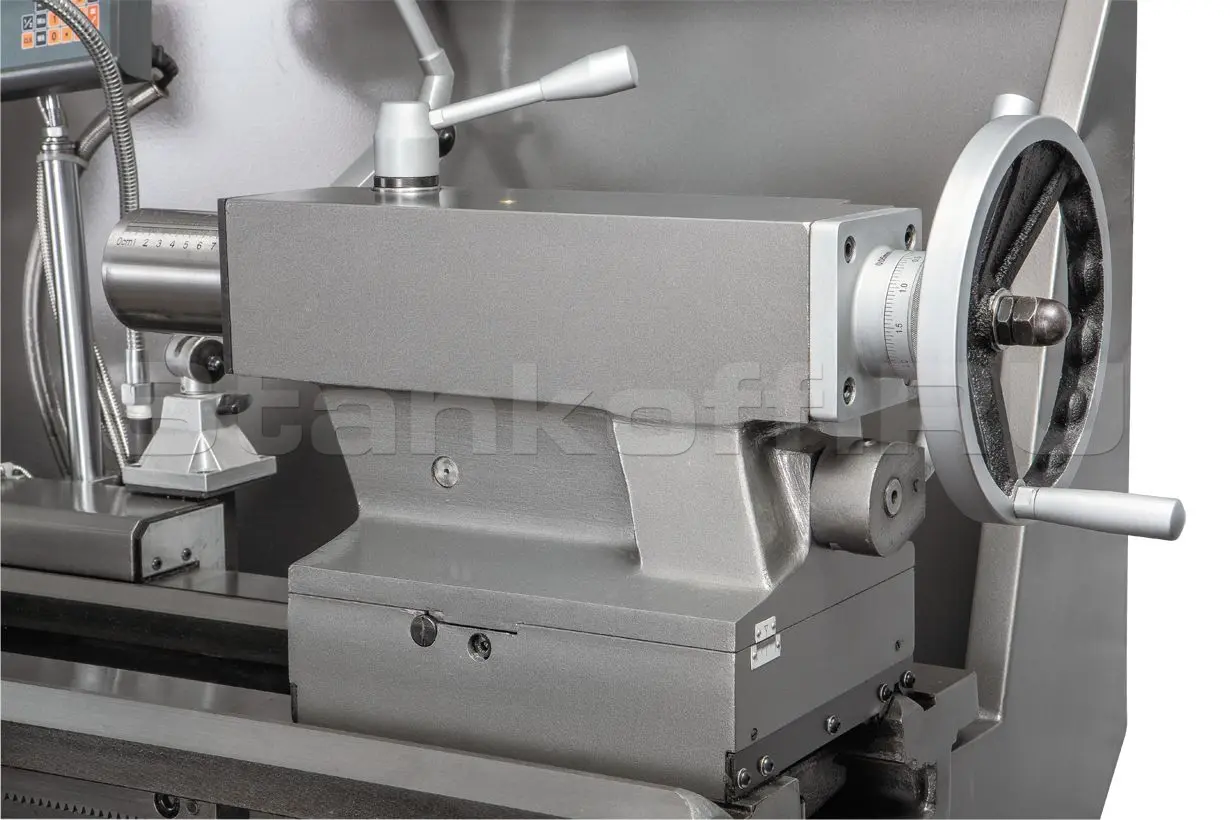

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Пятипозиционный управляющий вал с кулачками
- Ускоренное продольное перемещение суппорта (RFS)
- Современный аналог 1К62
Комплектация:
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø300 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Невращающийся упорный центр МК-5
- Переходная втулка МК-7 / МК-5
- Подвижный и неподвижный люнеты
- Ускоренное перемещение продольного суппорта
- Поддон для сбора стружки
- Задняя защитная стенка

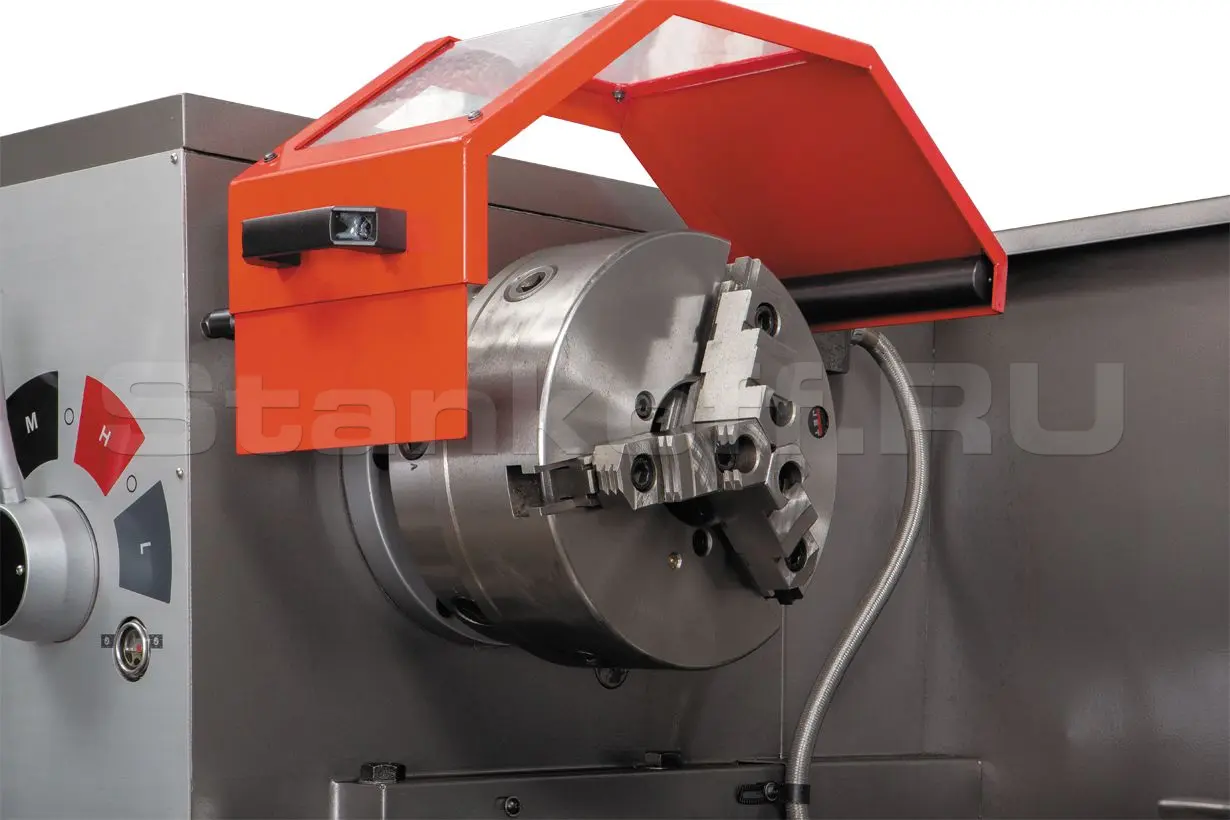

- Защитный экран патрона с концевым выключателем
- Защита резцедержателя

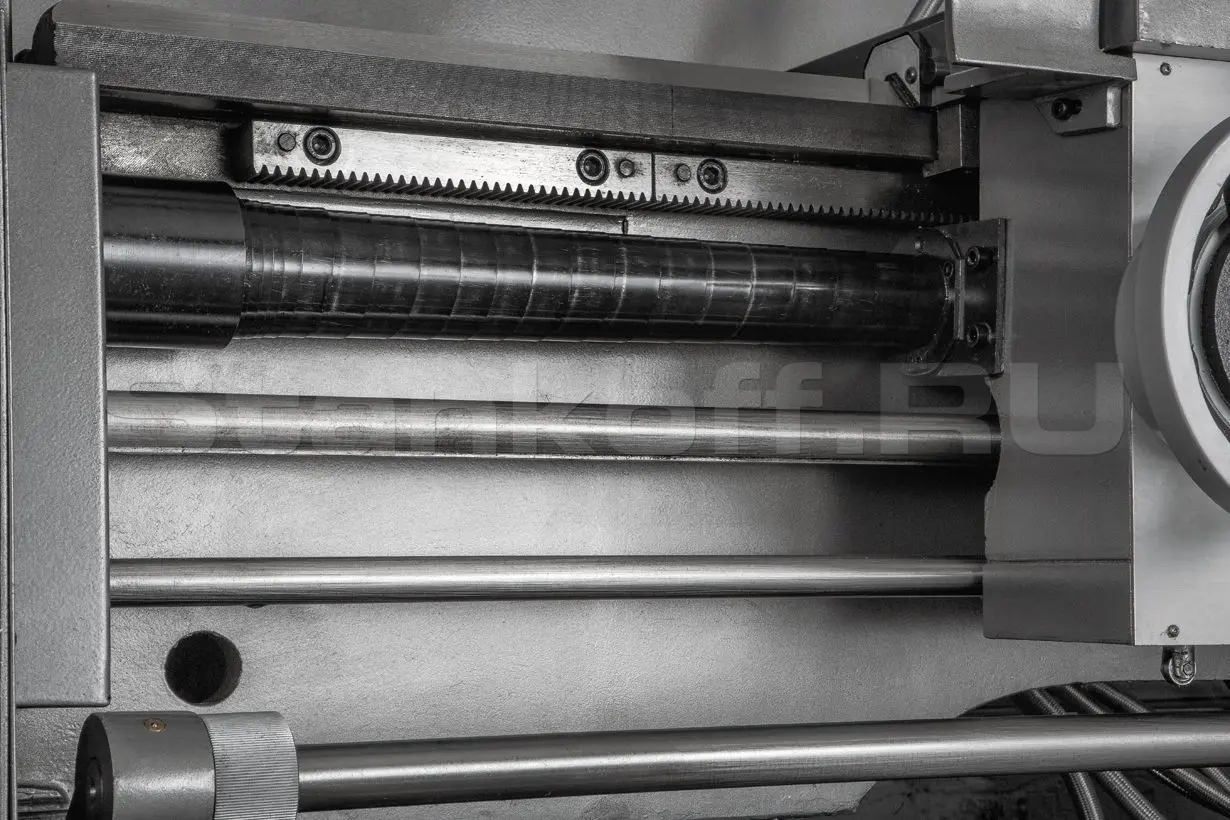

- Защита ходового винта

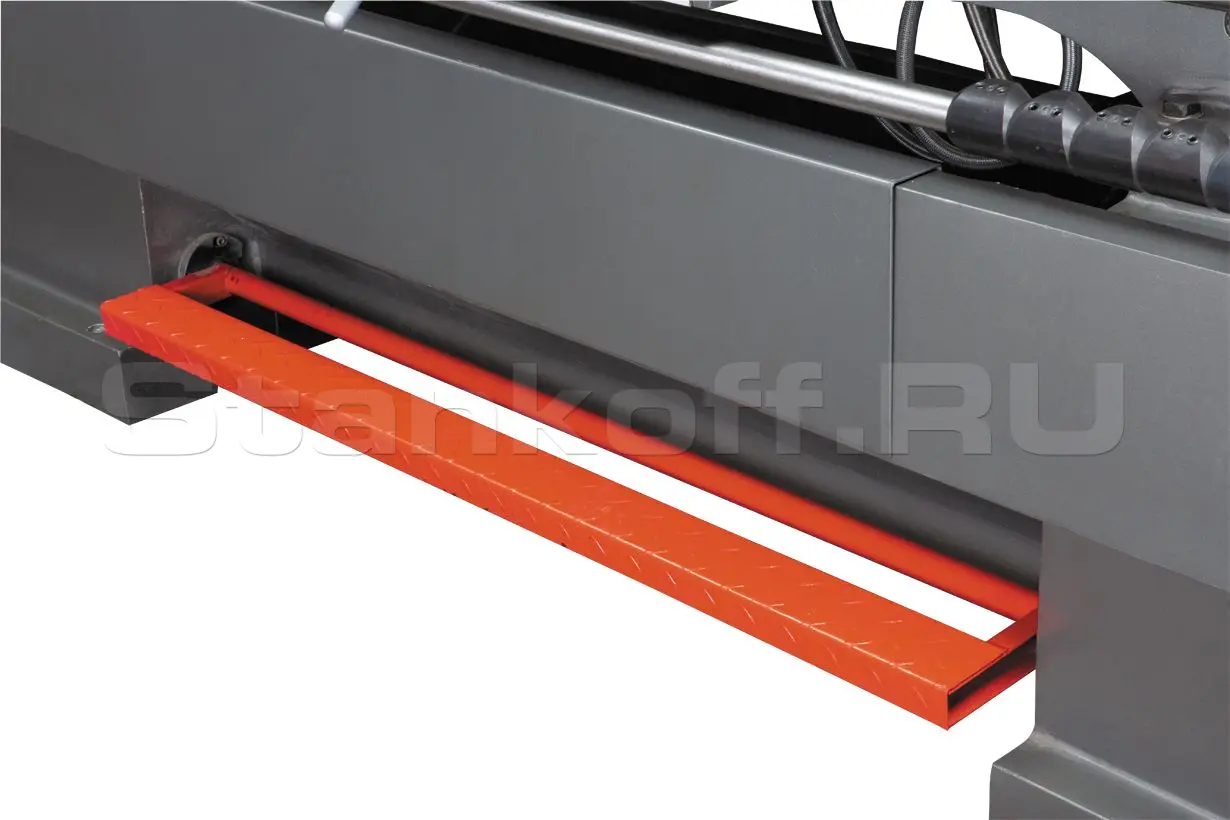

- Ножной тормоз шпинделя с концевым выключателем

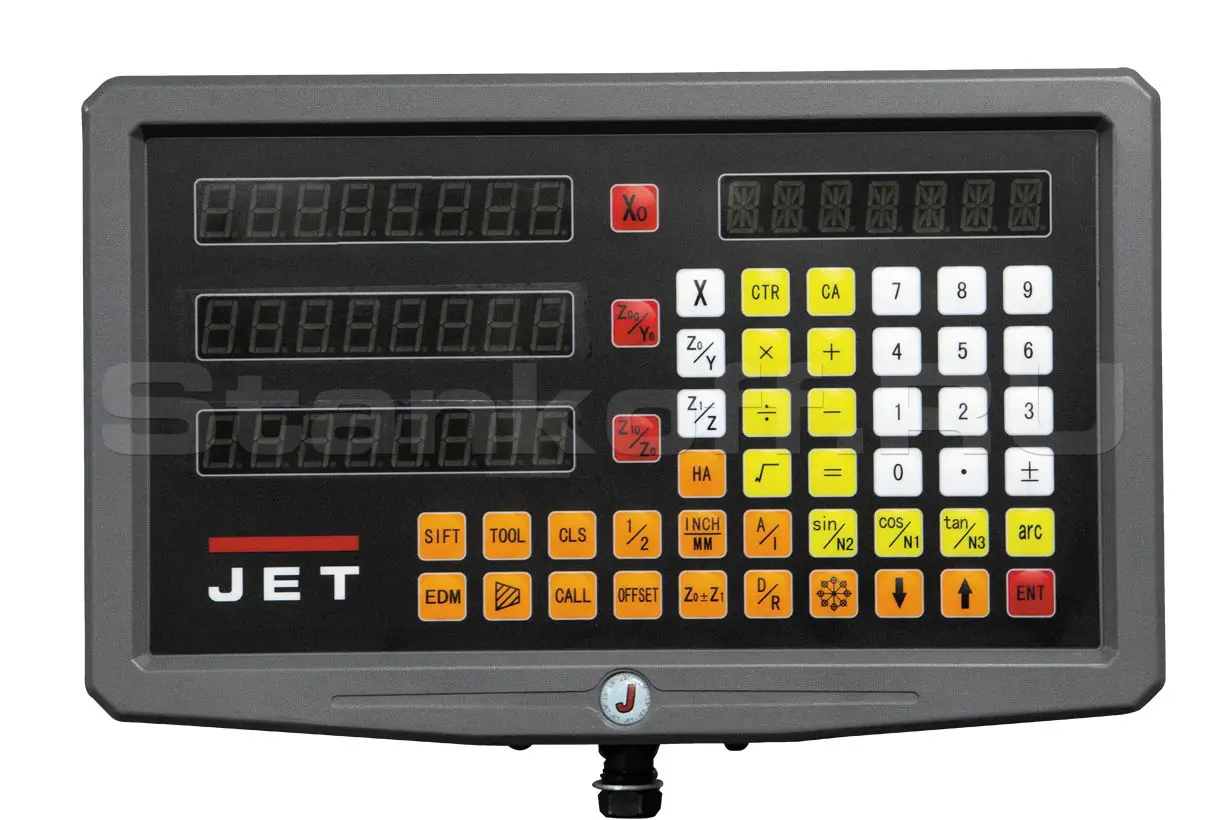

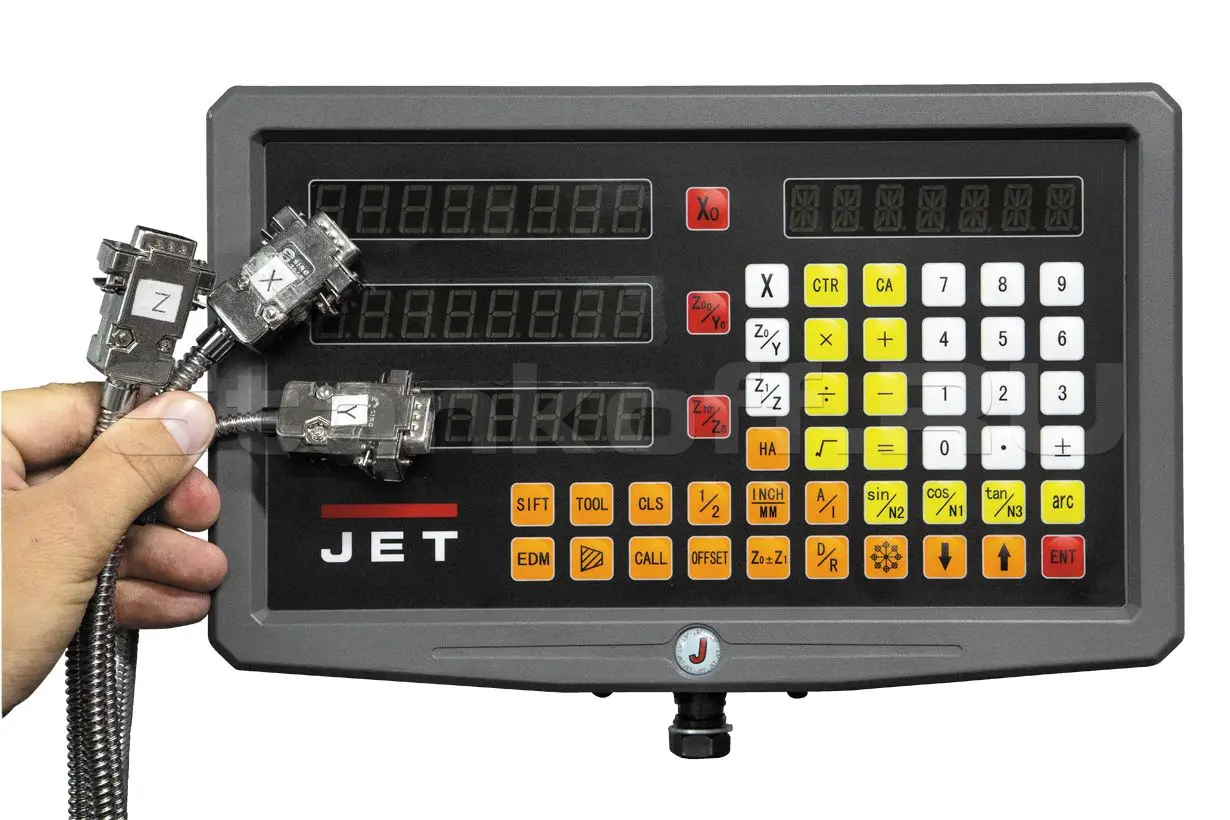

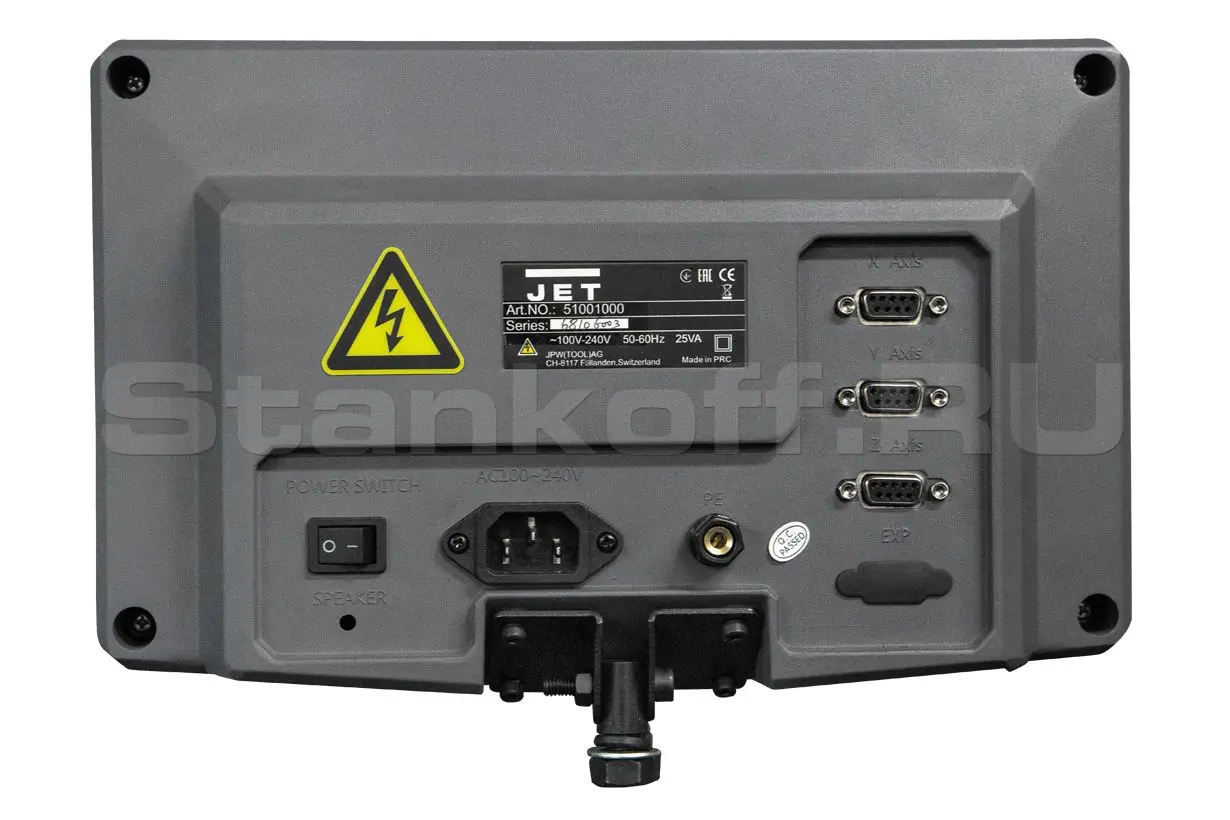

- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак

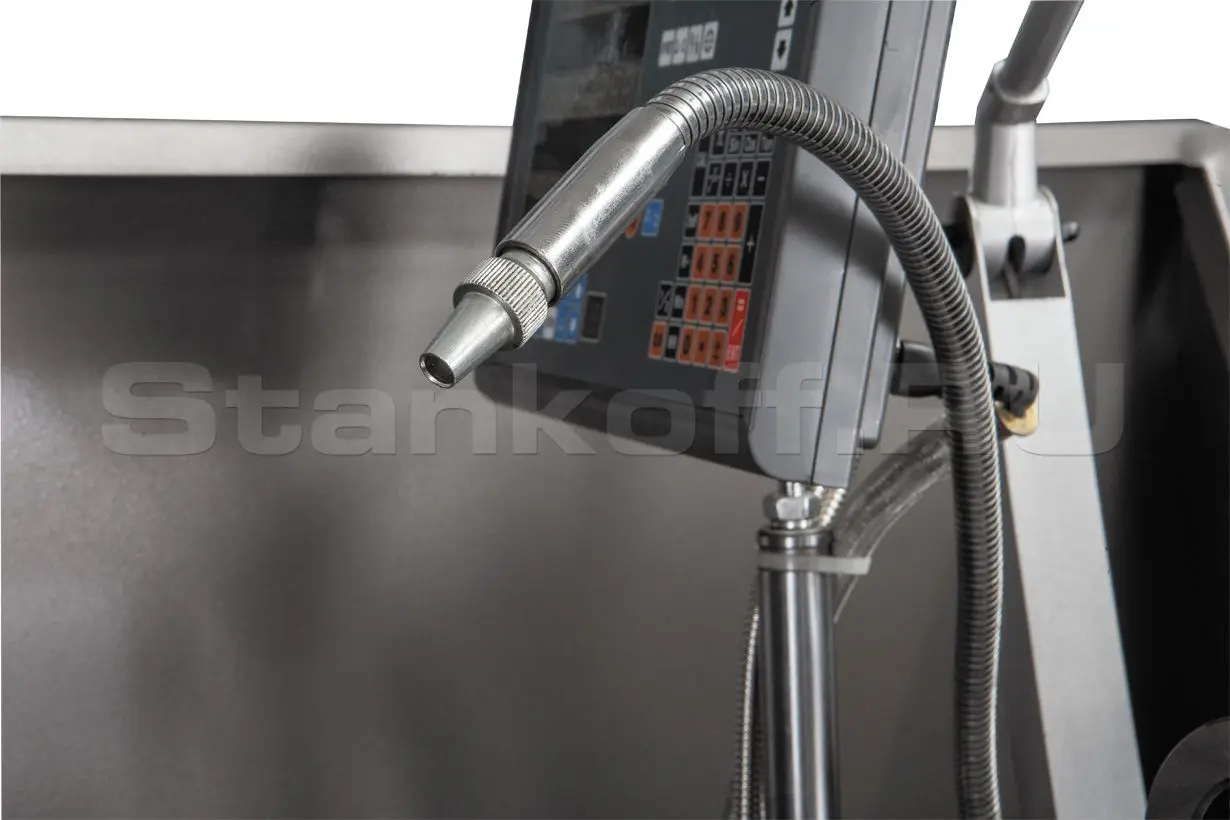

- Система подвода СОЖ

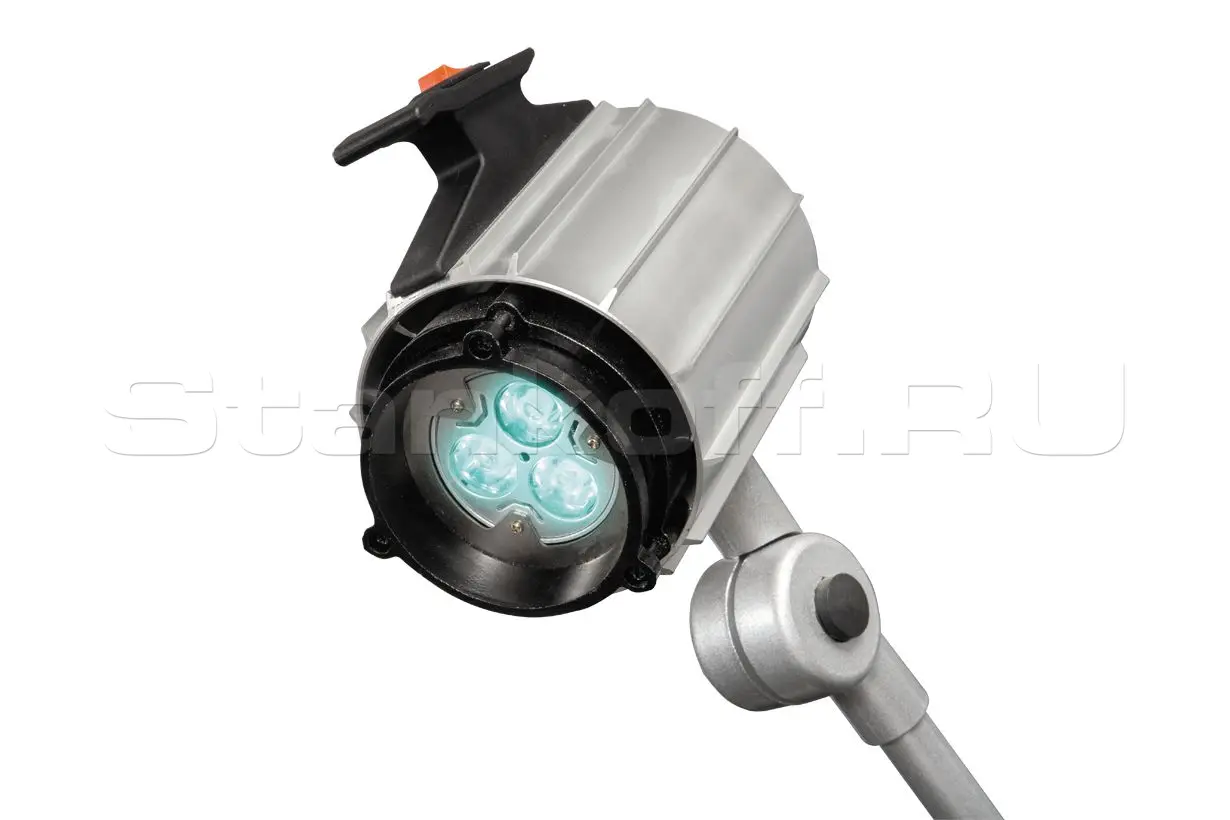

- Галогенная лампа местного освещения

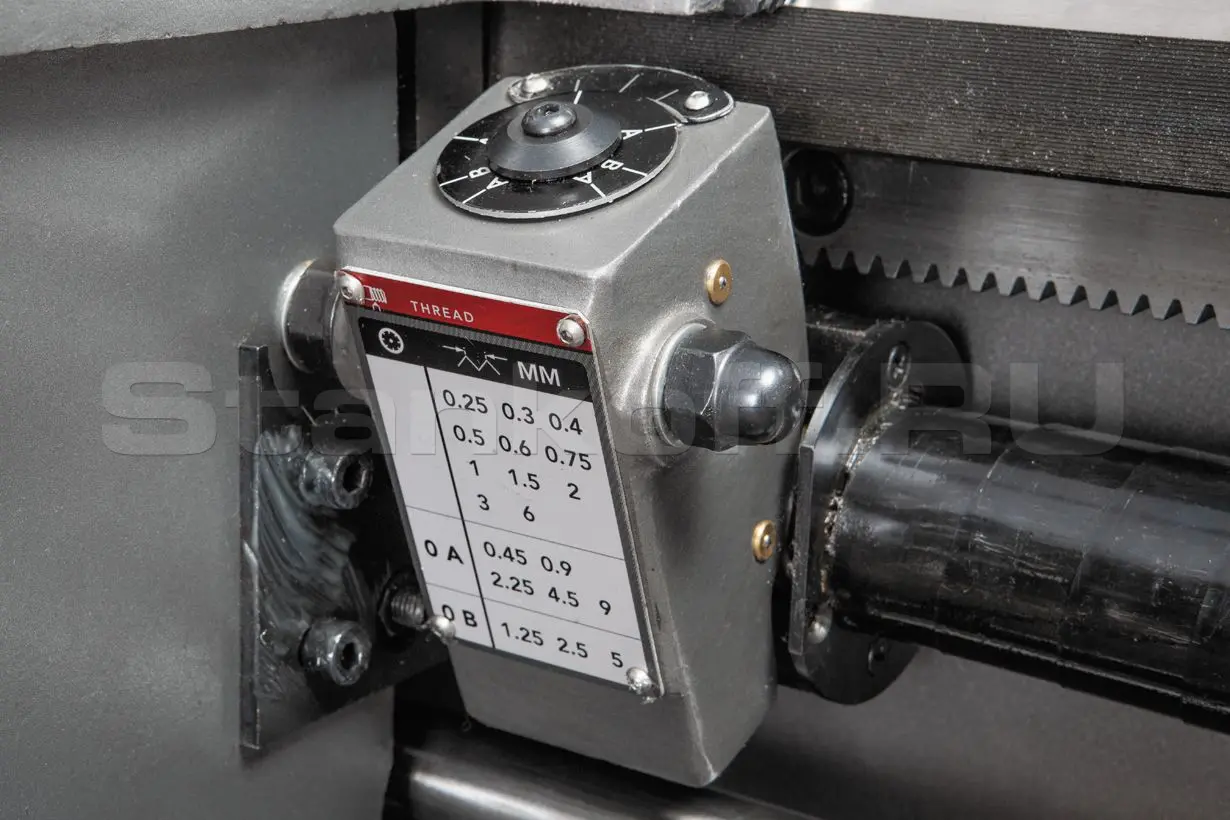

- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя

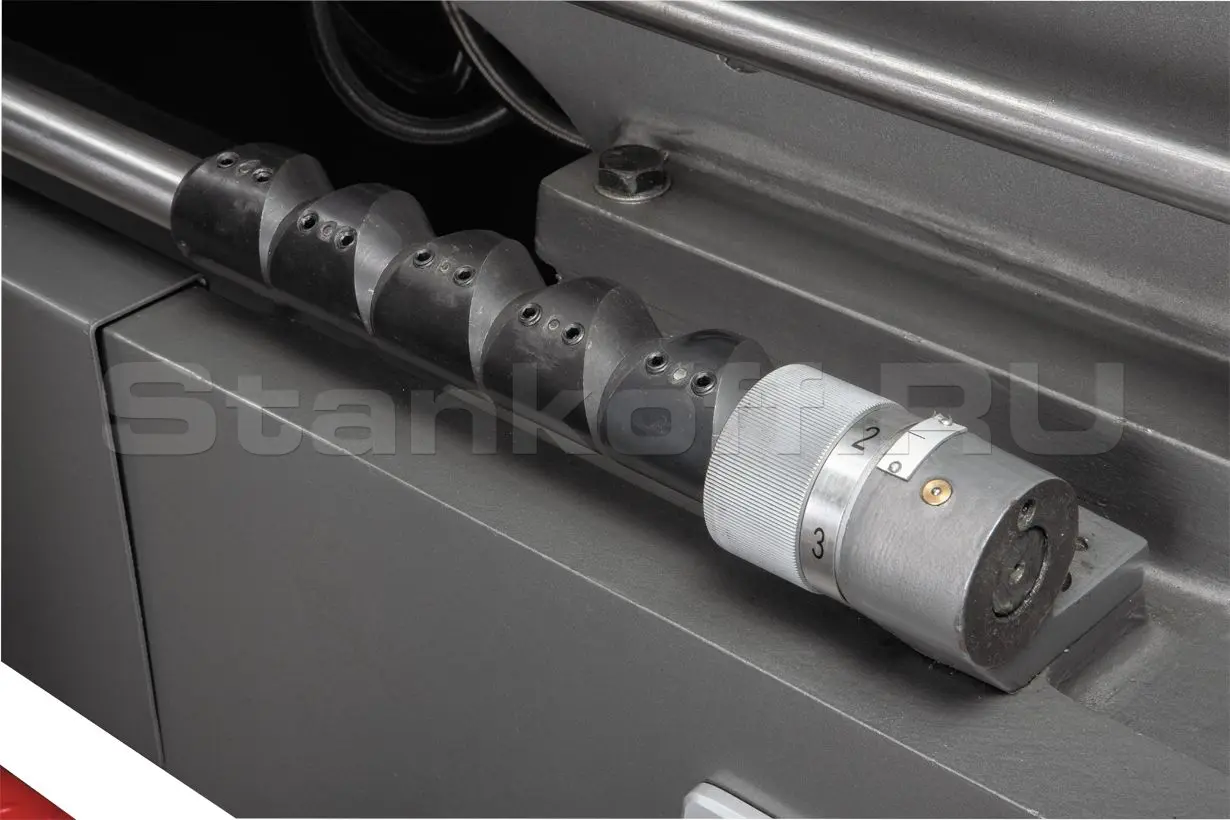

- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
Характеристики
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 460 |
| Диаметр обточки над съемным мостиком, gap, мм | 698 |
| Длина съёмного мостика, мм | 310 |
| Диаметр обточки над поперечным суппортом, мм | 280 |
| Расстояние между центрами, мм | 1524 |
| Частота вращения шпинделя, об/мин | 25 - 1800 |
| Количество скоростей шпинделя, шт | 12 |
| Конус шпинделя | МК-7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,04-2,5 |
| Количество продольных подач, шт | 46 |
| Диапазон поперечной подачи, мм/об | 0,02-1,25 |
| Количество поперечных подач, шт | 36 |
| Диапазон метрической резьбы, мм | 0,5 - 20 |
| Количество метрических резьб, шт | 24 |
| Дюймовая резьба, TPI | 1-5/8 - 72 |
| Количество дюймовых резьб, шт | 61 |
| Модульная резьба, MP | 0,25 - 10 |
| Количество модульных резьб, шт | 20 |
| Диапазон питчевой резьба, DP | 3-1/4 - 96 |
| Количество питчевых резьб, шт | 45 |
| Шаг ходового винта, мм | 6 |
| Макс. размер резца, мм | 25 x 25 |
| Ход поперечного суппорта, мм | 228 |
| Ход верхнего суппорта, мм | 130 |
| Ускоренное перемещение продольного суппорта, м/мин | 5 |
| Ускоренное перемещение поперечного суппорта, м/мин | нет |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки, мм | 125 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 12 - 178 |
| Диапазон подвижного люнета, мм | 15 - 90 |
| Объем бака СОЖ, л | 18 |
| Расстояние между направляющими, мм | 340 |
| Мощность двигателя, кВт | 5,6 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Длина, мм | 2960 |
| Ширина, мм | 1016 |
| Высота, мм | 1241 |
| Масса, кг | 2628 |
| Длина в упаковке, см | 296 |
| Ширина в упаковке, см | 113 |
| Высота в упаковке, см | 168 |
| Масса в упаковке, кг | 2716 |
