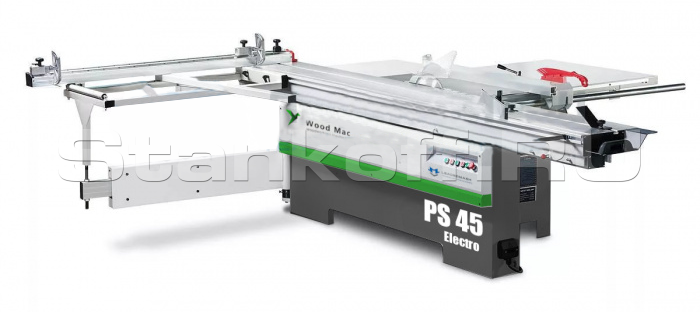

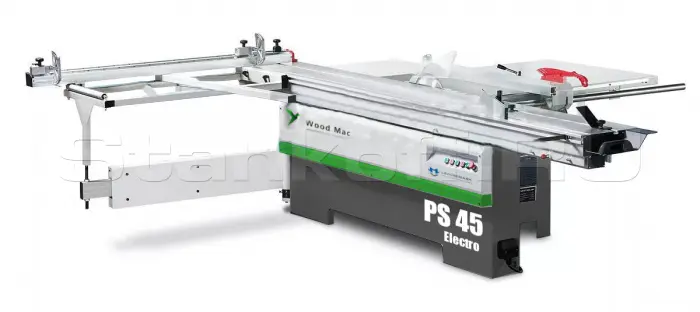

Форматно-раскроечный станок WoodMac PS 45 Electro

Name: Форматно-раскроечный станок WoodMac PS 45 Electro
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: PS 45 Electro
Тип каретки: Роликовая
Размеры каретки, мм: 3200 × 0

Все характеристики

Конструктив

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Схема обработки

Конструктивные особенности

Станина

Станина станка выполнена из толстостенного стального профиля, и обшита листовым материалом. Базовые поверхности для установки основного стола и подвижной каретки проходят механическую обработку в заданной плоскости за один установ на обрабатывающих центрах с ЧПУ.

Пильный блок

Форматно-раскроечный станок СТАРТ 45 имеет цельно-литую основу пильного блока, оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения вала основной пилы.

Основной и подрезной валы проходят проверку точности на биение. На пильных валах используются подшибники ведущего производителя компаниии “SKF”

Роликовая каретка

Роликовая система направляющих каретки, зарекомендовала себя на Российском рынке, как самая лучшая и долговечная. Данная конструкция обеспечивает абсолютно ровный базовый пропил, в сочетании с плавностью и легкостью хода. Теперь фиксатор каретки располагается в удобном для опера-тора месте, и дает возможность зафиксировать ее в любом положении по всей длине обратного хода!

Основная линейка с упорами

Одним из важнейшим фактором работы форматно-раскроечного станка является точность выставления раззмера. Станки START 45 оснащаются высококлассными основными телескопическими лиинейками. Флажковые упоры имеют надежную фиксацию, а увеличительные линзы находятся за флажком, что предотвращает их повреждение при работе.

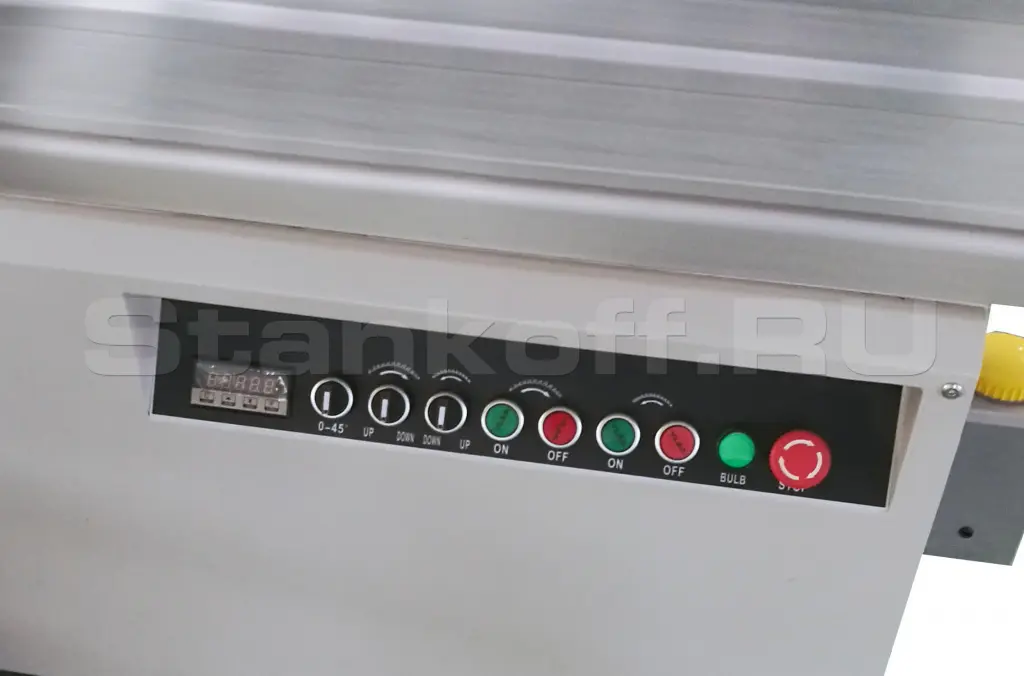

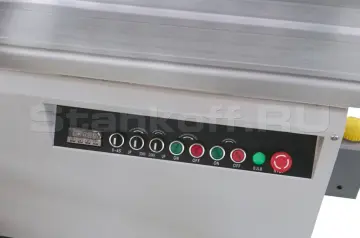

Наклон пильного диска

Станки оснащены наклоном пильного диска в диапазоне 0-45 градусов. Привод наклона пилы механический, для удоства работы оператора его расположили на фронтальной части станины, непосредственно в зоне работы оператора.

Основной форматный стол

Усиленная конструкция форматного стола на каретке, ребра жесткости опоры, и дополнительный поддерживающий профиль позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

Параллельный упор

Сам узел цельно-литой, перемещаемый по цилиндрической направляющей. Быстрая фиксация упора, и механизм точной доводки, позволяют быстро, точно и без особых усилий выставить необходимый размер. Максимальная ширина пропила по упор 1250мм.

Расширительный стол

В базовом исполнении станок оснащен двумя расширинтельными столами. Первый по ширине, для обеспечения максимального распила по боковому упору, второй стол задний, который является базовой опорой для отрезаемой детали, и удерживает ее на станке после распила.

Линейка для угловых резов

В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который позволяет работать с узкими и короткими деталями, как под прямым так и под любым другим углом.
