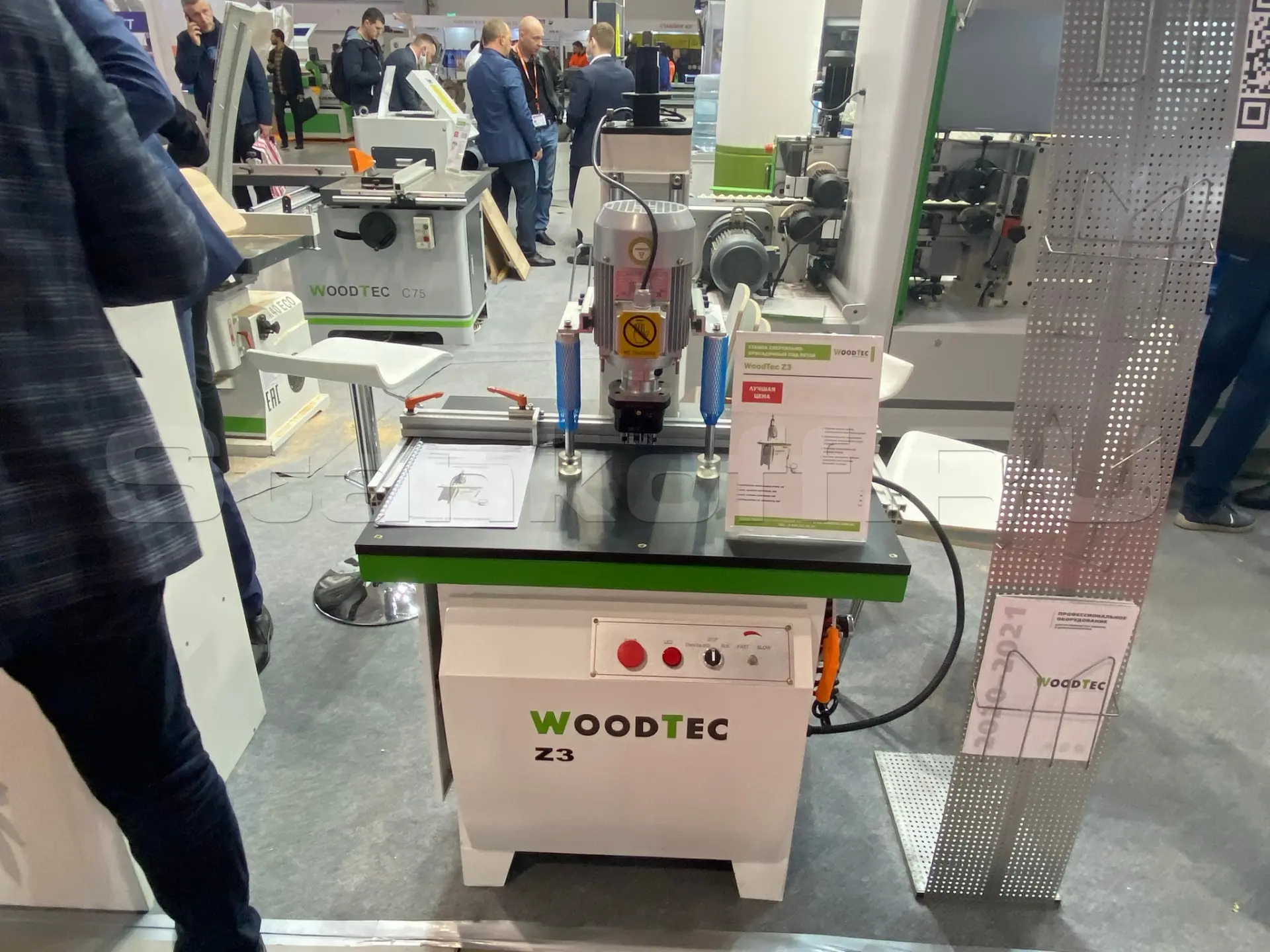

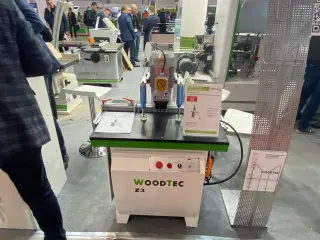

Станок сверлильно-присадочный под петли WoodTec Z3

Name: Станок сверлильно-присадочный под петли WoodTec Z3
Brand: WoodTec
Rating: 5 (1 reviews)

/ 2

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул WoodTec Z3

Количество сверлильных групп, шт.	1
Макс. диаметр сверления, мм	35
Максимальная глубина сверления, мм	60
Частота оборотов шпинделя, об/мин	2800
Мощность, кВт	1,5
Давление воздуха, МПа	0,6 - 0,8
Габариты, мм	800x750x1600
Вес, кг	150

Все характеристики

Конструктив

Предназначен для фрезерования отверстий в мебельных фасадах под петлю с креплением.

Схема обработки

Схема обработки изделия

Схема сборки готового изделия

Особенности:

Прижим детали четырьмя пневматическими цилиндрами;
Автоматическое управление рабочими операциями (старт-педаль);
Боковые линейки (2 шт.);
Линейка с 2-мя откидными упорами;
Пистолет для обдувки станка;

Конструктивные особенности:

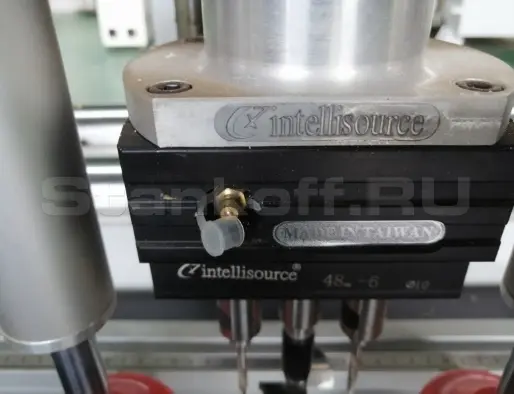

Сверлильная голова

3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.

Пневмоприжимы

Два пневматических прижима для быстрого фиксирования заготовки различной толщины.

Регулировка глубины сверления

Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

Комплект базирующих линеек

Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.

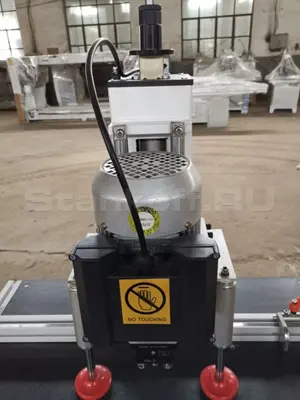

Электродвигатель

Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.

Подготовка сжатого воздуха

Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.

Пульт управления

Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.

Электрошкаф

Электрокомпоненты высокого качества. Гарантируют долгий срок эксплуатации.

Характеристики

Количество сверлильных групп, шт.	1
Макс. диаметр сверления, мм	35
Максимальная глубина сверления, мм	60
Частота оборотов шпинделя, об/мин	2800
Мощность, кВт	1,5
Давление воздуха, МПа	0,6 - 0,8
Габариты, мм	800x750x1600
Вес, кг	150
