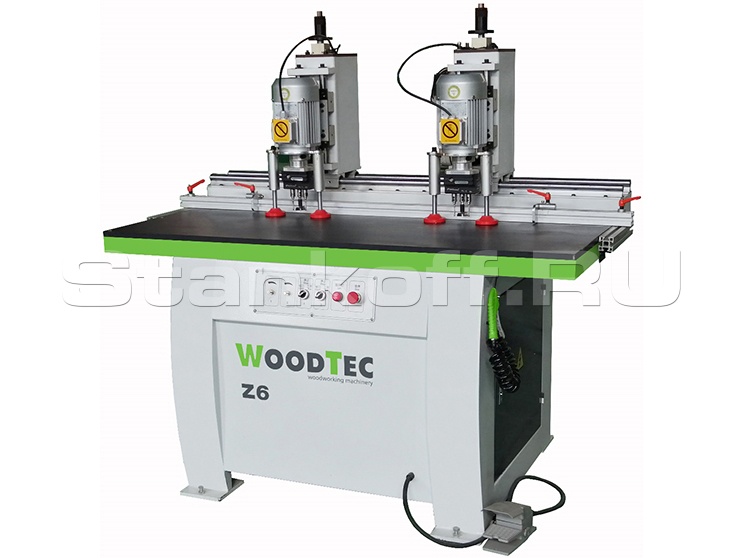

Станок сверлильно-присадочный под петли WoodTec Z6
Краткие характеристики
Артикул
WoodTec Z6
| Количество сверлильных групп, шт. | 2 |
| Макс. диаметр сверления, мм | 35 |
| Максимальная глубина сверления, мм | 60 |
| Частота оборотов шпинделя, об/мин | 2800 |
| Мощность, кВт | 3 |
| Давление воздуха, МПа | 0,6 - 0,8 |
| Габариты, мм | 1700x850x1690 |
| Вес, кг | 260 |
Конструктив
Предназначен для фрезерования отверстий в мебельных фасадах под петлю с креплением.
Схема обработки
Схема обработки изделия
Особенности:
- Прижим детали четырьмя пневматическими цилиндрами;
- Автоматическое управление рабочими операциями (старт-педаль);
- Боковые линейки (2 шт.);
- Линейка с 2-мя откидными упорами;
- Пистолет для обдувки станка;
- Перемещение сверлильной группы по направляющим D 25 мм.
Конструктивные особенности:

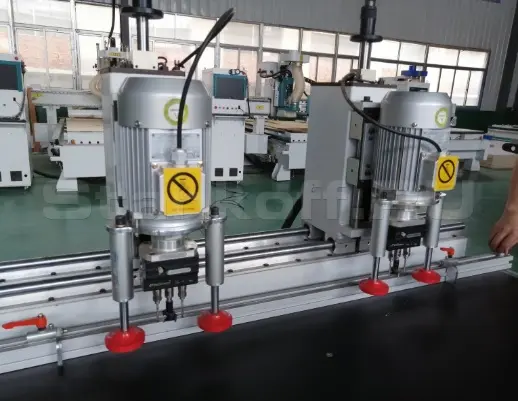

Сверлильная голова
3-х шпиндельная головка 48 х 6, имеет три патрона, один для концевой фрезы под выборку чашечного отверстия под петлю, а еще два для сверл под крепление петли.
Засверливание отверстий происходит одновременно с операцией фрезерования.
Засверливание отверстий происходит одновременно с операцией фрезерования.

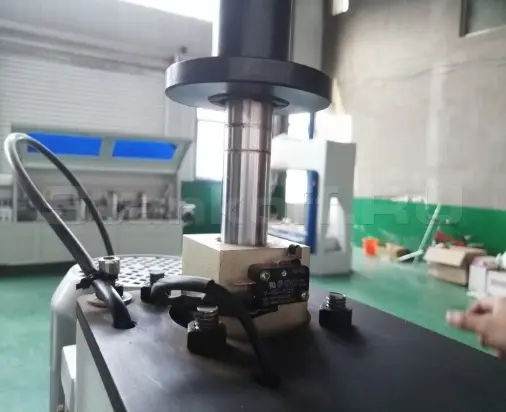

Регулировка глубины сверления
Станок оснащен быстрой настройкой глубины сверления при помощи винтовой системы. Обеспечивает перенастройку глубины сверления и точное сверление заданных параметров.

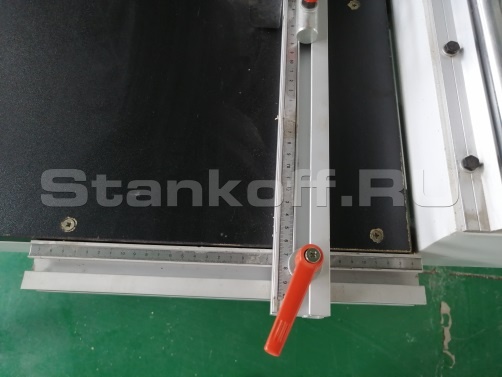

Комплект базирующих линеек
Станок оснащается 3-мя профильными алюминиевыми линейками. Две коротких (боковых). Одна длинная для поперечного базирования. Так же в комплект поставки входит 2 откидных упора для фиксации заготовки.
Электродвигатель
Привод сверлильного блока осуществляется двигателем мощность 1,5 кВт.
Подготовка сжатого воздуха
Узел подготовки сжатого воздуха, обеспечивает дополнительное исключение влаги, примесей грязи из воздуха, а так же позволяет осуществлять регулировку давления сжатого воз-духа и его контроль на входе в пневмосистему.
Пульт управления
Эргономичный и простой в исполнении пульт управления располагается на фронтальной панели станка. На пульте располагаются все основные функции, в т. ч. кнопка аварийной остановки станка.
Прецизионные направляющие
Настройка оборудования в соответствии с необходимым расстоянием между петлями осуществляется в ручном режиме путем их перемещения по прецизионным направляющим (D = 25 мм) повышенной жесткости, что гарантирует высокий уровень точности позиционирования сверлильного инструмента.
Характеристики
| Количество сверлильных групп, шт. | 2 |
| Макс. диаметр сверления, мм | 35 |
| Максимальная глубина сверления, мм | 60 |
| Частота оборотов шпинделя, об/мин | 2800 |
| Мощность, кВт | 3 |
| Давление воздуха, МПа | 0,6 - 0,8 |
| Габариты, мм | 1700x850x1690 |
| Вес, кг | 260 |
