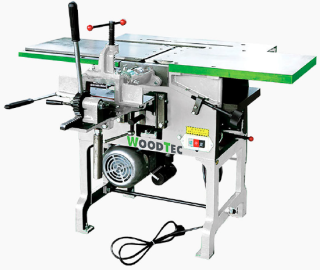

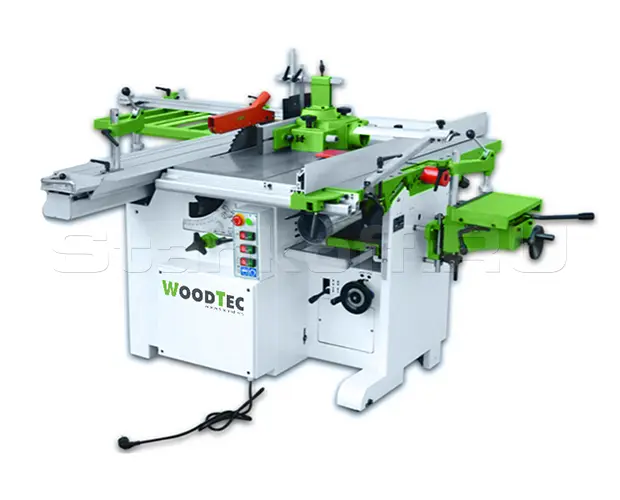

Станок комбинированный CM 530

Name: Станок комбинированный CM 530
Brand: WoodTec
Rating: 5 (16 reviews)

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул CM 530

Пильный узел:
Максимальное расстояние между параллельным упором, мм	880
Наклон пилы, °	0 - 45
Высота пропила при 90°, мм	75
Высота пропила при 45°, мм	45
Мощность двигателя, кВт	2,2
Диаметр основной пилы, мм	305
Размеры каретки, мм	1250 x 300
Ход каретки, мм	1250
Фуговальный узел:
Максимальная ширина строгания, мм	300
Мощность двигателя, кВт	2,2
Ширина столов, мм	310
Общая длина столов, мм	1300
Рейсмусовый узел:
Максимальная ширина строгания, мм	300
Максимальная толщина, мм	6 - 240
Скорость подачи, м/мин	7
Размер стола, мм	300 x 450
Фрезерный узел:
Рабочая высота шпинделя, мм	85
Мощность двигателя, кВт	2,2
Диаметр шпинделя, мм	32
Скорость вращения, об/мин	1750 / 3500 / 6700
Сверлильно-пазовальный узел:
Максимальный диаметр сверла/фрезы, мм	16
Габаритные размеры:
Длина, мм	1550
Ширина, мм	1140
Высота, мм	1050
Вес, кг	475

Все характеристики

Конструктив

Предназначен для выполнения столярных работ.

Область применения

Применяется на малых предприятиях, личных подсобных хозяйствах и крупных предприятиях как вспомогательное оборудование.

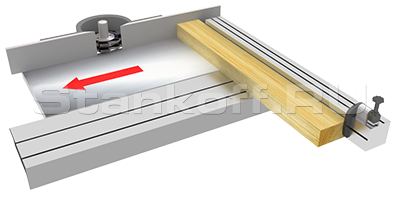

Схемы обработки

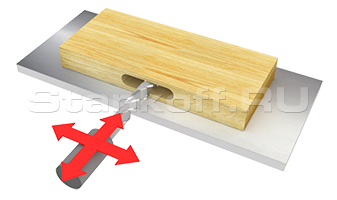

Фрезерование пазов и сверление отверстий

Отличительные особенности

3 отдельных электродвигателя;
Рабочие столы имеют литую, чугунную конструкцию;
Наклон пильного узла с градуировкой в 1° позволяет производить точный раскрой под углом до 45°;
Наличие шариковой форматно-раскроенной каретки обеспечивает высокую точность пиления;
Кожух фрезерного узла имеет механизм точной подстройки фрезерных щек и прижим для фрезерования тонких и узких заготовок.

Конструктивные особенности

Форматно-раскроечная каретка

Станок оснащен высокоточной кареткой, что обеспечивает высокую точность раскроя, с том числе при работе с наклоненным пильным диском.
Телескопическая опора каретки обеспечивает исключение люфта при пилении и позиционировании габаритных заготовок.

Строгальный узел

Строгальный узел станка имеет 3-х ножевой вал, что обеспечивает высокое качество строгания заготовок.
Столы изготовлены из чугуна усиленного ребрами жесткости, что исключает вибрации и улучшает качество строгания.

Сверлильно-пазовальный узел

Оснащен упорами ограничения ширины и глубины паза, а так же эксцентриковым прижимом.

Удлинительные столы

Участки продольного раскроя и реймусования, дополнительно оснащены удлинительными столами для работы с габаритными заготовками.

Характеристики

Пильный узел:
Максимальное расстояние между параллельным упором, мм	880
Наклон пилы, °	0 - 45
Высота пропила при 90°, мм	75
Высота пропила при 45°, мм	45
Мощность двигателя, кВт	2,2
Диаметр основной пилы, мм	305
Размеры каретки, мм	1250 x 300
Ход каретки, мм	1250
Фуговальный узел:
Максимальная ширина строгания, мм	300
Мощность двигателя, кВт	2,2
Ширина столов, мм	310
Общая длина столов, мм	1300
Рейсмусовый узел:
Максимальная ширина строгания, мм	300
Максимальная толщина, мм	6 - 240
Скорость подачи, м/мин	7
Размер стола, мм	300 x 450
Фрезерный узел:
Рабочая высота шпинделя, мм	85
Мощность двигателя, кВт	2,2
Диаметр шпинделя, мм	32
Скорость вращения, об/мин	1750 / 3500 / 6700
Сверлильно-пазовальный узел:
Максимальный диаметр сверла/фрезы, мм	16
Габаритные размеры:
Длина, мм	1550
Ширина, мм	1140
Высота, мм	1050
Вес, кг	475
